¿Cómo instalar correctamente un transmisor de presión sanitario?

Los transmisores de presión sanitarios son fundamentales en aplicaciones de alimentos, bebidas y farmacéuticas donde la higiene, la facilidad de limpieza y la seguridad del producto son primordiales. Pero una instalación inadecuada puede crear zonas muertas, atrapar contaminantes o dañar el diafragma. Entonces, ¿cuál es la forma correcta de instalar un transmisor de presión sanitario como el HPM760? Esta guía lo guía a través de los pasos clave y las mejores prácticas.

¿Por qué elegir el transmisor de presión sanitario HPM760?

El HPM760 presenta un diseño de diafragma empotrado con una estructura integral de acero inoxidable, lo que lo hace ideal para aplicaciones higiénicas. Las características clave incluyen:

• Membrana al ras: sin rincones muertos, antiobstrucción, fácil de limpiar

• Carcasa integral de acero inoxidable: robusta y resistente a la corrosión

• Pantalla digital in situ, con salida de señal remota simultánea

• Aletas de enfriamiento opcionales: mide medios hasta 180°C

• Múltiples conexiones de proceso: Tri‑Clamp, DIN, SMS

• Salidas flexibles: 4‑20 mA, HART, 0‑10 V

• Protección IP65: adecuada para entornos de lavado

Guía de instalación paso a paso

1. Seleccione el modelo correcto

Antes de la instalación, confirme que el modelo coincida con los requisitos de su aplicación:

• Rango de presión: presión manométrica de -100 kPa a 2,5 MPa, presión absoluta de 0 a 2,5 MPa

• Temperatura media – versión estándar hasta 80°C; con 3 aletas de refrigeración hasta 140°C; con 5 aletas de refrigeración hasta 180°C

• Conexión al proceso: Tri‑Clamp (1/2″ a 2″), DIN o SMS

• Señal de salida: 4‑20 mA, HART o 0‑10 V

• Materiales húmedos: opciones de diafragma de acero inoxidable 316L, Hastelloy C o tantalio

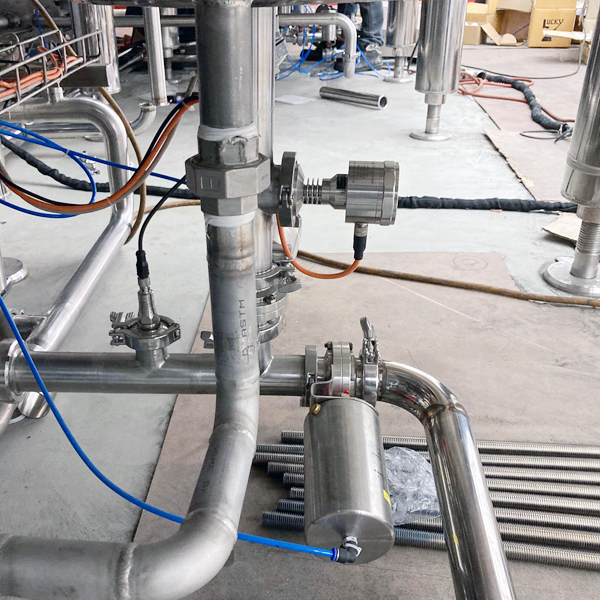

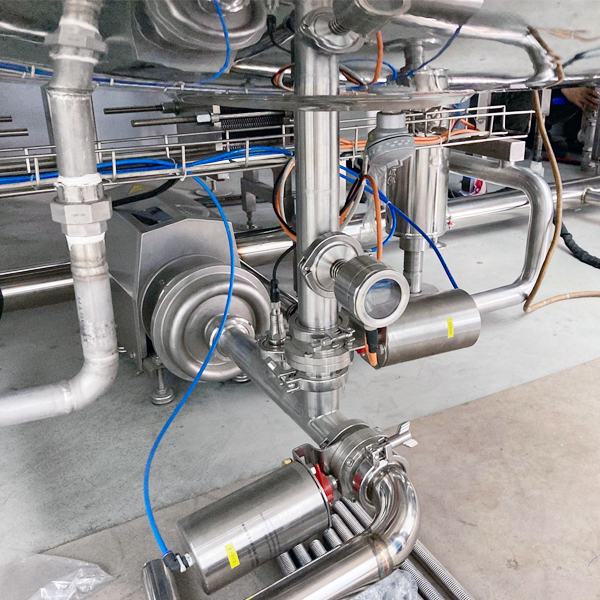

2. Elija la posición de instalación correcta

• Orientación: instale el transmisor con el diafragma hacia abajo u horizontalmente para evitar que el líquido se acumule en la superficie del diafragma. Para tuberías verticales, monte con la conexión del proceso apuntando hacia abajo.

• Accesibilidad: asegúrese de que la pantalla sea fácil de leer y que la conexión eléctrica sea accesible para el mantenimiento.

• Evite las vibraciones: manténgase alejado de áreas de alta vibración. Si es inevitable, utilice un soporte de montaje flexible.

3. Prepare la conexión del proceso

• Para conexiones Tri-Clamp: asegúrese de que la junta esté correctamente asentada y que la abrazadera esté apretada uniformemente para evitar fugas. No apriete demasiado, ya que esto puede distorsionar el diafragma.

• Para conexiones roscadas: use cinta de PTFE en las roscas, dejando las dos primeras roscas limpias para evitar que entre contaminación al sistema.

• Para conexiones de brida: alinee los orificios de los pernos de manera uniforme y apriete en forma cruzada al par recomendado.

4. Maneje el diafragma con cuidado

• Nunca toque el diafragma con objetos afilados: la membrana de lavado es delgada y puede dañarse fácilmente.

• No utilice el diafragma como punto de llave; utilice siempre las partes planas hexagonales de la conexión al proceso.

• Inspeccione el diafragma antes de la instalación; verifique si hay abolladuras, rayones o deformaciones que puedan afectar la precisión de la medición.

5. Conexión eléctrica

El HPM760 utiliza un conector M12 de 4 pines (código de pedido C5 o C5X). Siga la asignación de pines:

• Salida de dos cables de 4‑20 mA – Pin 1: Alimentación (+V), Pin 3: Alimentación (0V/+OUT)

• Salida de tres cables 0‑5 V/0‑10 V – Pin 1: Alimentación (+V), Pin 3: Alimentación (GND), Pin 2: Señal (+OUT)

• Blindaje del cable: conecte el blindaje a tierra en un extremo para minimizar el ruido eléctrico.

6. Puesta en servicio del sistema

• Presurice lentamente el sistema; evite picos repentinos de presión que podrían dañar el diafragma.

• Verifique si hay fugas: inspeccione todas las conexiones y sellos del proceso.

• Verifique la lectura: compare el valor mostrado con un manómetro de referencia.

• Ajuste el cero si es necesario; para los modelos HART, utilice un comunicador portátil para ajustar el cero y el intervalo.

Errores comunes para evitar

Pensamientos finales

La instalación de un transmisor de presión sanitario como el HPM760 requiere especial atención a la orientación, la protección del diafragma, el tipo de conexión y la gestión de la temperatura. Seguir estas pautas garantiza una medición de presión confiable, higiénica y precisa en aplicaciones de alimentos, bebidas y farmacéuticas. Si necesita ayuda para seleccionar la configuración de aletas de enfriamiento, la conexión al proceso o el material de diafragma adecuados para su aplicación, contáctenos para obtener asistencia técnica gratuita.
