¿Cómo instalar correctamente un transmisor de temperatura a prueba de explosiones?
Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-06-06 Origen:Sitio
¿Cómo instalar correctamente un transmisor de temperatura a prueba de explosiones?
Cuando necesita medir la temperatura en áreas peligrosas (piense en plantas petroquímicas, refinerías de petróleo o silos de granos), un transmisor de temperatura estándar no es suficiente. Necesita un dispositivo a prueba de explosiones que pueda resistir gases, vapores o polvo inflamables y al mismo tiempo ofrecer lecturas precisas y estables. Pero, ¿cómo se instala un transmisor de este tipo de forma segura y correcta? En esta guía, explicaremos la instalación del transmisor de temperatura a prueba de explosiones HTM208 utilizando las mejores prácticas del mundo real.
¿Qué hace que el HTM208 sea diferente?
El HTM208 está diseñado para entornos industriales difíciles. Utiliza un sensor PT100 o termopar y ofrece:
Rango de temperatura: desde –196 °C hasta +1500 °C (dependiendo del sensor)
Precisión: ±0,5% FS
Opciones de salida: 2 cables 4‑20 mA, RS485 o HART
Carcasa de aluminio IP66: hermética al polvo y protegida contra potentes chorros de agua
Estabilidad a largo plazo: ±0,2% FS/año
Protección incorporada: polaridad inversa, sobrecorriente y sobretensión
Su construcción robusta y sus certificaciones de seguridad lo convierten en una opción popular para atmósferas explosivas de Zona 1 y Zona 2.

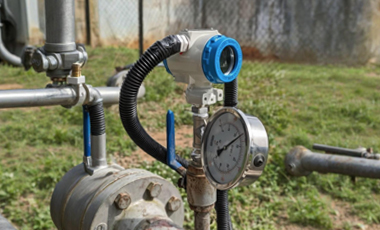

Instalación paso a paso
1. Elija la posición de montaje correcta
Instale el transmisor cerca del proceso pero lejos de la radiación de calor directa o vibraciones fuertes.
La conexión a proceso estándar es roscada (M20×1,5). Otras opciones incluyen G1/2, M27×2, triple abrazadera o brida.
Utilice una válvula entre el proceso y el transmisor; esto permite la extracción sin cerrar toda la línea.
Consejo: Apriete siempre el transmisor usando una llave en el hexágono del cuerpo, no en la carcasa o la conexión eléctrica.
2. Prepare la carcasa a prueba de explosiones
Antes de la instalación, asegúrese de que la cubierta de la carcasa esté completamente apretada. Una cubierta suelta rompe el sello a prueba de explosiones.
La carcasa es de aleación de aluminio fundido. Tanto los tornillos de puesta a tierra internos como los externos deben estar conectados a tierra de forma fiable; esto es obligatorio por motivos de seguridad.
3. Realice las conexiones eléctricas
El HTM208 utiliza un bucle de 4‑20 mA de 2 cables (o RS485/HART). Siga estas reglas cuidadosamente:
Utilice prensaestopas certificados que coincidan con la clasificación de áreas peligrosas.
Conecte los cables al bloque de terminales, luego fije las piezas de trabajo antiaflojamiento en ambos extremos de la cubierta; inclínelas ligeramente en ángulo y apriete los tornillos de bloqueo.
El extremo libre del cable debe conectarse a un dispositivo antideflagrante certificado para la misma zona.
Límites de suministro de energía:
Modelo | Rango de voltaje |
|---|---|
Normal | CC de 12 a 28 V |
A prueba de explosiones | CC de 12 a 26 V |
Resistencia de carga permitida: 0–600 Ω a 24 V (incluida la resistencia del cable). Superarlo puede provocar errores de salida.
4. Verifique las condiciones ambientales
Temperatura ambiente para modelos a prueba de explosiones: –40°C a +60°C.
Humedad de trabajo: ≤90% a +25°C.
Altitud: ≤2000m.
Presión atmosférica: 86–106 kPa.
Mantenerse dentro de estos límites es esencial para mantener válida la certificación a prueba de explosiones.
5. Realice comprobaciones finales de seguridad
Verifique que la profundidad de inserción y la rosca coincidan con su conexión a proceso.
Asegúrese de que el sensor (PT100 o termopar) sea compatible con el medio; las piezas húmedas son de acero inoxidable 304 o 316L.
Hacer una inspección visual: no hay cables dañados, cubiertas apretadas, conexión a tierra adecuada.
Reglas críticas de seguridad para modelos a prueba de explosiones
Trabajar en entornos peligrosos no deja lugar a atajos. Siga siempre estos principios:
Regla | Por qué es importante |
|---|---|
"Apagar antes de abrir" | Abrir la carcasa mientras está encendido puede generar una chispa. |
Sin modificaciones no autorizadas | Cambiar piezas internas anula la certificación. |
Utilice únicamente prensaestopas certificados | Las glándulas ordinarias rompen el camino ignífugo. |
Manténgase dentro del rango de temperatura ambiente | Superar los –40°C o +60°C puede dañar el sello. |
Errores comunes para evitar
Apretar demasiado el termopozo: esto puede dañar las roscas o distorsionar la punta del sensor.
Ignorar la longitud del cable: los cables largos aumentan la resistencia; manténgase dentro del límite de carga de 0 a 600 Ω.
Montar la carcasa al revés – Puede entrar condensación; oriente la entrada del cable hacia abajo.
Olvidar el tornillo de conexión a tierra: un suelo flotante provoca ruido eléctrico y reduce la seguridad.
Ejemplo de la vida real
Una planta química necesitaba monitorear la temperatura del reactor en un área de gas explosivo de la Zona 1. Eligieron el HTM208 con un sensor PT100, salida HART de 4‑20 mA y un cono de enfriamiento para proteger la carcasa del calor radiante. Después de conectar a tierra ambos tornillos y utilizar prensaestopas aprobados, el sistema pasó una estricta inspección del sitio y ha funcionado sin fallas durante más de 18 meses.
Pensamientos finales
Instalar un transmisor de temperatura a prueba de explosiones no es difícil, pero cada detalle importa. Siga las instrucciones del fabricante, respete las normas de seguridad y pruebe el bucle antes de ponerlo en servicio. El HTM208 combina hardware robusto con salidas flexibles, lo que lo convierte en una opción confiable para aplicaciones exigentes de control de temperatura.
¿Necesita ayuda para seleccionar el sensor correcto o configurar su bucle? Contáctenos: ofrecemos asesoramiento y soporte técnico gratuitos.
¡Manténgase seguro y mida con precisión!
