Interruptor de flujo

Una bomba que se seca, una línea de enfriamiento bloqueada o un filtro obstruido pueden destruir el equipo en minutos. Un interruptor de flujo es un centinela simple y confiable que observa su flujo y actúa de inmediato, sin necesidad de PLC ni programación compleja.

Aquí descubrirá interruptores de flujo para líquidos, gases y vapor, desde modelos de pistón mecánico e interruptores de dispersión térmica hasta tipos de pantalla digital y a prueba de explosiones. En esta página, lo ayudamos a elegir el principio de detección, la salida (interruptor de láminas, PNP/NPN, relé) y la conexión correctos para que su sistema permanezca seguro y sus procesos nunca se ejecuten sin flujo.

¿Qué es un interruptor de flujo?

Un interruptor de flujo es un dispositivo electromecánico o electrónico que detecta la presencia o ausencia de flujo en una tubería o conducto. Cuando el flujo excede o cae por debajo de una tasa preestablecida, el interruptor cambia de estado: abre o cierra un circuito, activa un relé o envía una señal a un PLC o alarma.

A diferencia de un medidor de flujo (que brinda una medición continua), un interruptor de flujo brinda una indicación simple de encendido/apagado: 'el flujo es demasiado bajo' o 'el flujo es demasiado alto'. Es resistente, fácil de instalar y está diseñado para años de funcionamiento sin mantenimiento.

Dos tecnologías comunes dominan la conmutación de flujo industrial:

• Interruptores de flujo mecánicos (de pistón): utilizan un pistón o paleta con resorte que se mueve con el flujo. Un imán en el interior activa un interruptor de láminas. Sencillos, económicos, con excelente repetibilidad y funcionan tanto con líquidos como con gases.

• Interruptores de flujo térmicos (calorimétricos): utilizan un sensor calentado y un sensor de referencia. El efecto de enfriamiento del medio que fluye modifica la diferencia de temperatura, que se convierte en una señal de conmutación. Sin piezas móviles, ideales para caudales bajos y medios agresivos, y funcionan con líquidos, gases e incluso algunos lodos.

Tipos de interruptores de flujo que ofrecemos

Nuestra cartera de interruptores de flujo cubre diseños de pistón mecánico, interruptores de dispersión térmica y modelos avanzados de pantalla digital.

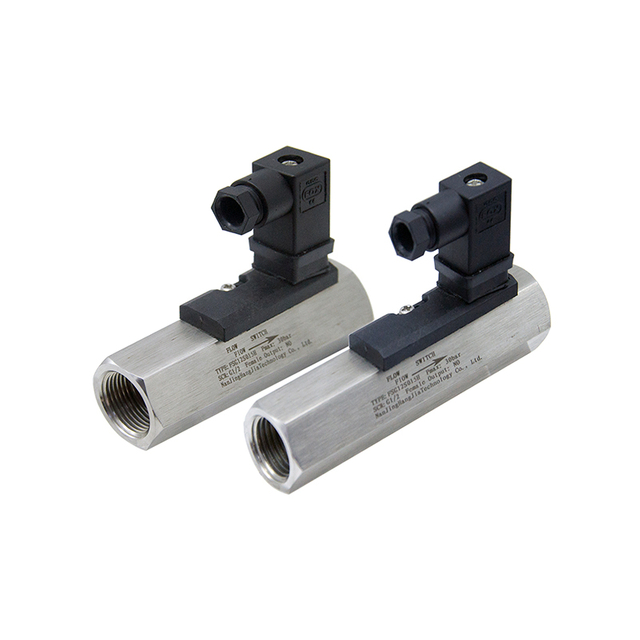

Interruptor de flujo de pistón mecánico (Serie FS / FCS20)

En el camino del flujo se encuentra un pistón accionado por resorte. Cuando el flujo empuja el pistón contra el resorte, un imán en el interior pasa por un interruptor de láminas, lo que activa la salida. Cuando el flujo se detiene, el resorte devuelve el pistón y el interruptor se reinicia. El punto de ajuste se puede ajustar cambiando el resorte (o usando un bypass ajustable). Estos interruptores son robustos, tienen una caída de presión muy baja y están disponibles en latón, aluminio anodizado o acero inoxidable.

Mejor cuando necesitas:

• Un interruptor de flujo de encendido/apagado simple y confiable para agua, aceite o aire.

• Bajo coste y fácil instalación en tuberías desde G1/4 hasta G1.

• Clasificación de contacto hasta 24 VDC / 220 VAC, 100 mA (reed).

• Tamaño compacto, buena repetibilidad, mínimo mantenimiento.

Interruptor de flujo de dispersión térmica (UNC‑F24 / HFM510)

Un interruptor de flujo térmico no tiene partes móviles. Contiene un sensor de temperatura calentado y un sensor de referencia. El flujo aleja el calor del sensor calentado, creando una diferencia de temperatura que es proporcional a la velocidad del flujo. Un comparador interno activa el interruptor cuando la diferencia de temperatura cruza un umbral establecido. El punto de ajuste se puede ajustar mediante un potenciómetro. Los modelos con gráficos de barras LED (4 verdes, 1 amarillo, 1 rojo) muestran el flujo en relación con el punto de ajuste. Hay disponibles versiones a prueba de explosiones (Ex d) para áreas peligrosas.

Mejor cuando necesitas:

• Sin piezas móviles: sin desgaste ni obstrucciones, ideal para aplicaciones sucias o de bajo flujo.

• Detección de velocidades de flujo muy bajas (1 cm/s para agua, 20 cm/s para aire).

• Operación con líquidos corrosivos o de alta pureza (sin contacto con partes móviles).

• Versión antideflagrante (Ex d) para zonas Zona 1/2.

• Pantalla digital con ajuste del punto de ajuste mediante pulsador (HFM510).

Interruptor de flujo térmico con pantalla digital (HFM510)

El HFM510 es un interruptor de flujo termoeléctrico con una pantalla LCD de 4 dígitos incorporada y configuración de botón pulsador. Proporciona dos salidas de conmutación PNP o NPN, salida analógica opcional de 4‑20 mA y modelos de salida de relé. La pantalla muestra la velocidad del flujo instantáneo (cm/s) y el estado del interruptor. Todas las piezas húmedas son de acero inoxidable 304 y la carcasa es IP67. Se puede utilizar para agua, aceite y aire, con rangos de medición de hasta 1 cm/s.

Mejor cuando necesitas:

• Lectura local de la velocidad del flujo y el estado del interruptor.

• Dos puntos de ajuste independientes (p. ej., alarma de flujo bajo y alarma de flujo alto).

• Salida analógica para monitoreo de tendencias.

• Configuración de salida flexible (PNP, NPN, relé o analógica).

Comparación rápida

Aplicaciones de interruptores de flujo por industria

Circuitos de refrigeración y lubricación

Las máquinas herramienta, los equipos de soldadura, los sistemas láser y los grandes transformadores dependen del flujo continuo de refrigerante. Un interruptor de flujo instalado en la línea de enfriamiento apaga el equipo o activa una alarma si el flujo cae por debajo de un nivel seguro, evitando el sobrecalentamiento y daños costosos.

Protección de la bomba

Cuando una bomba funciona en seco, los sellos y cojinetes fallan en cuestión de minutos. Un interruptor de flujo en el lado de descarga (detección de flujo bajo) detiene la bomba antes de que ocurran daños. Para las bombas de refuerzo, un interruptor de flujo puede arrancar la bomba cuando se demanda flujo y detenerla cuando cesa el flujo.

HVAC y agua helada

Las unidades de tratamiento de aire, enfriadores y sistemas de calderas utilizan interruptores de flujo para verificar que el agua o el glicol circulen antes de permitir que funcionen los compresores o calentadores. Se prefieren los interruptores térmicos (sin partes móviles) porque no quedan atrapados por los escombros.

Tratamiento químico y de agua

Las bombas dosificadoras, los filtros prensa y los sistemas de ósmosis inversa necesitan saber cuándo hay flujo. Un interruptor de flujo térmico con sonda de acero inoxidable resiste la corrosión. Los modelos a prueba de explosiones (UNC‑F24) se utilizan en áreas peligrosas donde hay presentes solventes o gases inflamables.

Sistemas de aire y gas

Las líneas de aire comprimido, los conductos de ventilación y los quemadores de gas requieren verificación de flujo. Los interruptores mecánicos funcionan para caudales más altos; Los interruptores térmicos son excelentes para velocidades de aire bajas (hasta 20 cm/s).

Cómo elegir el interruptor de flujo adecuado

Determinar el medio y el rango de flujo.

• Agua, aceite, aire (flujo moderado a alto): el interruptor de pistón mecánico (FS/FCS20) es económico y confiable.

• Flujo bajo, medios sucios, fluidos corrosivos: interruptor térmico (UNC‑F24 o HFM510) sin piezas móviles.

• Flujo muy bajo (p. ej., 1 cm/s de agua): el tipo térmico es la única opción.

Elija el tipo de salida

• Interruptor de láminas (contacto seco): para conexión directa a la entrada del PLC o relé pequeño (24 VCC/220 VCA, ≤100 mA). Utilice un relé de interposición para cargas más altas.

• Salida de transistor PNP o NPN: para circuitos de 24 VCC y PLC modernos. El abastecimiento (PNP) es el más común.

• Salida de relé (UNC‑F24, HFM510): puede conmutar cargas más grandes (hasta 4 A) directamente a bombas o alarmas.

• Salida analógica: para tendencias de velocidad de flujo además de conmutación.

Considere los requisitos de instalación

• Tamaño de tubería: los interruptores mecánicos están disponibles con roscas G1/4, G3/8, G1/2, G3/4, G1. Los interruptores térmicos utilizan una sonda roscada (p. ej., G1/2) que se inserta en la tubería a través de una protuberancia o una T soldada.

• Materiales: latón o aluminio anodizado para agua/aire en general; Acero inoxidable para medios corrosivos o de alta pureza.

• Clasificación de presión: interruptores mecánicos de hasta 50 bar (aluminio) o 100 bar (acero inoxidable). Interruptores térmicos hasta 100 bar.

• Temperatura – mecánica hasta 110 °C; térmico hasta 80 °C estándar (más alto bajo pedido).

Requisitos para áreas peligrosas

Para atmósferas explosivas de Zona 1 o Zona 2 (gas, vapor, polvo), elija el interruptor de flujo térmico a prueba de explosiones UNC‑F24 (Ex d IIC T6). No utilice un interruptor mecánico estándar.

Preguntas frecuentes sobre interruptores de flujo

¿Cuál es la diferencia entre un interruptor de flujo y un medidor de flujo?

Un interruptor de flujo proporciona una señal simple de encendido/apagado (flujo/sin flujo, o flujo por encima/por debajo de un punto de ajuste). Un medidor de flujo proporciona una lectura continua del caudal (por ejemplo, litros por minuto). Utilice un interruptor para protección, enclavamiento y alarmas. Utilice un medidor para monitorear el proceso y controlar los lotes.

¿Se puede utilizar un interruptor de flujo mecánico para caudales bajos?

La serie FS/FCS20 tiene modelos con puntos de ajuste tan bajos como 0,6 L/min (agua). Para flujos aún más bajos (p. ej., 0,1 L/min o cm/s), un interruptor de flujo térmico es más adecuado.

¿Cómo ajusto el punto de ajuste en un interruptor de flujo térmico?

En el UNC‑F24, gire el potenciómetro mientras observa el gráfico de barras LED. Gire en el sentido de las agujas del reloj para aumentar el punto de ajuste (lo que hace que sea más difícil cerrar el interruptor) y en el sentido contrario a las agujas del reloj para disminuirlo. En el HFM510, use los botones frontales: ingrese al menú, establezca el punto de conmutación deseado en cm/s y salga. La pantalla muestra la velocidad del flujo actual.

¿Puedo usar un interruptor de flujo con flujo pulsante (por ejemplo, de una bomba peristáltica)?

Sí, pero es posible que necesites agregar un estabilizador o aumentar el retraso de respuesta (si está disponible). Los interruptores térmicos pueden promediar la señal. En el caso de los interruptores mecánicos, las pulsaciones pueden provocar vibraciones; ayuda un relé de retardo en el circuito.

¿Qué sucede si un interruptor de flujo térmico se cubre con aceite o incrustaciones?

Una capa delgada y conductora puede afectar la precisión. Los interruptores térmicos son más tolerantes que los interruptores mecánicos (no tienen piezas móviles que se peguen), pero se debe evitar una acumulación importante. Para aplicaciones extremadamente sucias, considere un estilo de inserción con un programa de limpieza o un interruptor mecánico con una holgura de pistón mayor.

¿Necesito un tramo de tubería recto antes de un interruptor de flujo?

Para los interruptores de pistón mecánicos, algo de recorrido recto ayuda, pero no es crítico porque el pistón está en la corriente de flujo. Para los interruptores térmicos, se recomienda tener 5 × diámetros de tubería aguas arriba y 3 × aguas abajo para garantizar un perfil de velocidad representativo. Para espacios reducidos, los interruptores térmicos son más tolerantes que los medidores de turbina.

¿Por qué elegir nuestros interruptores de flujo?

Diseñamos y fabricamos interruptores de flujo utilizando dos tecnologías probadas en el campo (pistón mecánico y dispersión térmica) para cubrir la más amplia gama de aplicaciones.

Robusto y confiable

• Mecánico: pistón accionado por resorte, interruptor de lengüeta acoplado magnéticamente. No hay componentes electrónicos que puedan fallar. Adecuado para temperaturas de hasta 110 °C y presiones de hasta 100 bar.

• Térmico: sonda totalmente de acero inoxidable, electrónica de estado sólido, sin piezas móviles. Indicación de estado LED, opción a prueba de explosiones.

Fácil de instalar y configurar

• Conexiones roscadas compactas (G1/4 a G1) para una fácil inserción en tuberías existentes.

• Los modelos térmicos incluyen un potenciómetro o menú con pulsador; no se necesitan calibraciones para la mayoría de los medios.

• Protección IP65 a IP67, apto para uso interior o exterior.

Salidas flexibles

• Interruptor de láminas (NO/NC), transistor PNP/NPN, relé (hasta 4 A) y analógico de 4‑20 mA.

• Puntos de conmutación simples o dobles (HFM510) para alarmas bajas-altas.

Soporte rápido y personalización

Nuestros ingenieros lo ayudan a seleccionar la tecnología de interruptor de flujo adecuada según su fluido, tamaño de tubería, rango de flujo y condiciones ambientales. Podemos personalizar longitudes de sonda, tipos de rosca y calibraciones de puntos de ajuste para pedidos OEM.
