¿Cómo instalar correctamente un transmisor de presión universal?
Los transmisores de presión universales se utilizan ampliamente en aplicaciones industriales para medir la presión de líquidos, gases o vapor. Pero una instalación inadecuada puede provocar lecturas inexactas, desviación de la señal o incluso daños permanentes al sensor. Entonces, ¿cuál es la forma correcta de instalar un transmisor de presión universal como el HPM180? Esta guía lo guía a través de los pasos clave y las mejores prácticas.
¿Por qué elegir el transmisor de presión universal HPM180?
El HPM180 utiliza un núcleo de presión de silicio difuso de alta precisión con un circuito de acondicionamiento de señal incorporado, que convierte las señales de presión en salidas estándar de 4‑20 mA, 0‑5 V o 0‑10 V. Las características clave incluyen:
Amplio rango de presión: presión manométrica desde -100 kPa hasta 100 MPa, presión absoluta de 0 a 60 MPa
Alta precisión: hasta ±0,1% FS (personalizado)
Opciones de salida versátiles: 4‑20 mA, 4‑20 mA+HART, 0‑5 V, 0‑10 V
Múltiples conexiones de proceso: M20×1,5, G1/2 y opciones personalizadas
Amplia compensación de temperatura: de -20 °C a 85 °C (según la precisión)
Altos grados de protección: IP65 a IP68 disponibles
Materiales robustos: acero inoxidable 304 o 316L, con varias opciones de diafragma (316L, titanio, tantalio, Hastelloy C)
Guía de instalación paso a paso
1. Comprobaciones previas a la instalación
Verifique el modelo: confirme que el rango de presión, la señal de salida y la conexión del proceso coincidan con su aplicación.
Inspeccione el transmisor; verifique si hay algún daño visible en la carcasa, la rosca o el conector eléctrico.
Confirme la compatibilidad del medio: asegúrese de que los materiales humedecidos (diafragma, junta tórica) sean compatibles con su medio.
2. Seleccione la ubicación de montaje adecuada
Vibración: evite lugares con vibración excesiva. El HPM180 puede soportar vibraciones de hasta 10 g, pero las vibraciones fuertes y prolongadas pueden afectar la precisión.
Temperatura: mantenga las temperaturas ambiente y media dentro de los rangos especificados. Ambiente: -40°C a 85°C; Medio: -40°C a 125°C.
Accesibilidad: monte el transmisor en un lugar de fácil acceso para mantenimiento y lectura.
Orientación: para medios líquidos, instale el transmisor debajo del punto de toma para mantener inundada la línea de impulso. Para medios de gas, instálelo encima del punto de grifo.

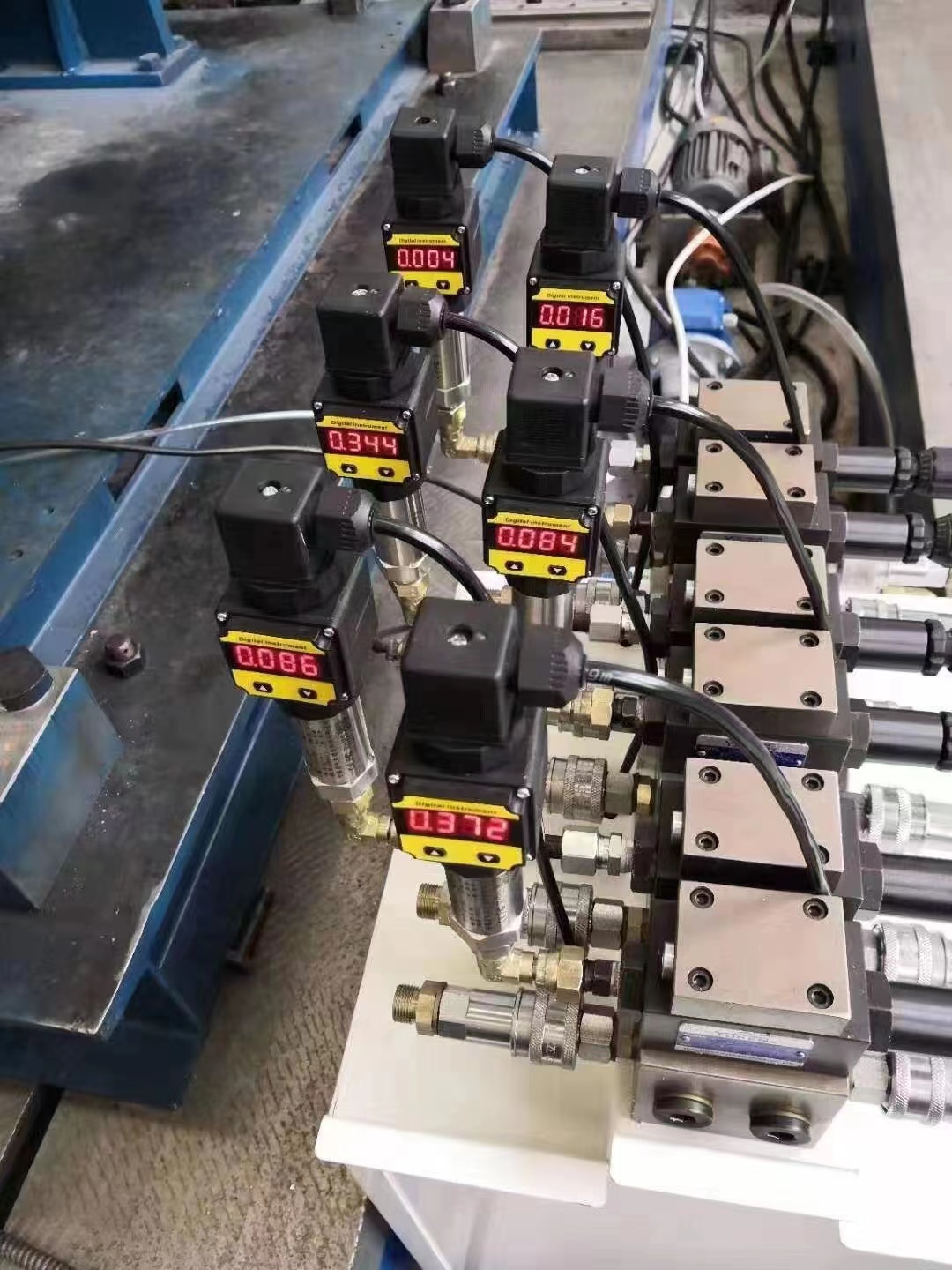

3. Instalación mecánica
Conexión de rosca: aplique cinta de PTFE o sellador de roscas a la rosca macho, dejando las dos primeras roscas limpias para evitar que entre contaminación al sistema.
Apriete: utilice una llave en las partes planas hexagonales del puerto de presión, nunca en la carcasa. Apriete firmemente pero no apriete demasiado.
Para aplicaciones CIP/SIP: asegúrese de que la superficie del diafragma no se dañe durante la instalación.
4. Conexión eléctrica
El HPM180 ofrece tres opciones de cableado. Consulte la guía de pedidos para conocer su configuración específica:
2 cables 4‑20 mA: conecta la alimentación y la señal en el mismo bucle. Alimentación: Rojo (+V), Negro (0V/+OUT).
3 cables 0‑5 V/0‑10 V: líneas de señal y alimentación separadas. Alimentación: Rojo (+V), Negro (GND), Señal: Azul (+OUT).
Importante: desconecte siempre la alimentación antes de realizar el cableado. Asegúrese de que el voltaje de la fuente de alimentación coincida con los requisitos del transmisor (por ejemplo, 8‑30 V para 4‑20 mA).
5. Puesta en servicio del sistema
Presurice lentamente el sistema y controle la señal de salida.
Verifique la lectura cero a presión atmosférica.
Verifique la lectura de escala completa con un estándar de referencia.
Para los modelos HART, utilice un comunicador portátil para ajustar el cero y el intervalo de forma remota.
Errores comunes para evitar
Error | Consecuencia | Solución |
|---|---|---|
Uso de la carcasa para apretar el transmisor | Daños en la carcasa o desalineación interna | Utilice siempre las partes planas hexagonales. |
Apretar demasiado el hilo | Daño en la rosca o distorsión del diafragma | Apretar al par recomendado |
Montaje con entrada de cable hacia arriba | La entrada de humedad daña la electrónica | Oriente la entrada del cable hacia abajo. |
Polaridad de cableado incorrecta | Daño al circuito interno. | Verifique el cableado antes de encender |
Sin cinta de PTFE en las roscas | Fuga en el punto de conexión | Utilice sellador de roscas adecuado |
Ignorar los límites de temperatura | Deriva de precisión o falla del sensor | Manténgase dentro de los rangos de temperatura especificados |
Pensamientos finales
Instalar un transmisor de presión universal como el HPM180 es sencillo si se siguen los procedimientos correctos. Siempre verifique su modelo, móntelo correctamente, cablee correctamente y pruébelo minuciosamente antes de ponerlo en servicio. Si necesita ayuda para seleccionar la señal de salida, el rango de presión o la conexión de proceso correctos para su aplicación, contáctenos para obtener asistencia técnica gratuita.
