¿Cómo instalar correctamente un interruptor de presión?

Los presostatos son esenciales para monitorear y controlar la presión en sistemas hidráulicos, neumáticos e industriales. Pero una instalación incorrecta puede provocar conmutaciones falsas, lecturas inestables o incluso fallas en el equipo. Entonces, ¿cuál es la forma correcta de instalar un presostato como el presostato inteligente HPM560? Esta guía lo guía a través de los pasos clave y las mejores prácticas.

¿Por qué elegir el presostato inteligente HPM560?

El HPM560 es un interruptor de presión totalmente electrónico con un sensor piezoresistivo de silicio y un diafragma aislado. Combina medición de presión, visualización, salida y control en una unidad compacta. Las características clave incluyen:

• Amplio rango de presión: desde -100 kPa hasta 60 MPa

• Alta precisión: ≤±0,5% FS

• Pantalla LED de 4 bits: lectura clara in situ

• Salidas de conmutación duales: PNP/NPN seleccionable, capacidad de carga de hasta 1,2 A

• Salida analógica: 4-20 mA para monitoreo remoto

• Respuesta rápida: tiempo de respuesta <4 ms

• Larga vida útil del interruptor: >1 millón de ciclos

• Protección IP65: adecuada para entornos industriales

• Amplio rango de temperatura: temperatura media de -25 °C a 80 °C

Guía de instalación paso a paso

1. Comprobaciones previas a la instalación

• Verifique el modelo: confirme que el rango de presión, el tipo de salida (PNP/NPN) y la conexión del proceso coincidan con su aplicación.

• Inspeccione la unidad: verifique si hay algún daño visible en la carcasa, la pantalla o la rosca.

• Lea el manual: revise el diagrama de cableado y las instrucciones de configuración de parámetros.

2. Seleccione la ubicación de montaje adecuada

• Vibración: evite lugares con vibración excesiva. El HPM560 puede soportar vibraciones de 10 g, pero las vibraciones fuertes y prolongadas pueden afectar la precisión.

• Temperatura: mantenga la temperatura ambiente entre -25 °C y 80 °C. Evite las fuentes de calor directas.

• Accesibilidad: monte el interruptor donde la pantalla sea fácil de leer y las teclas sean accesibles para ajustar los parámetros.

• Compatibilidad con los medios: asegúrese de que el material humedecido (acero inoxidable 304) sea compatible con sus medios.

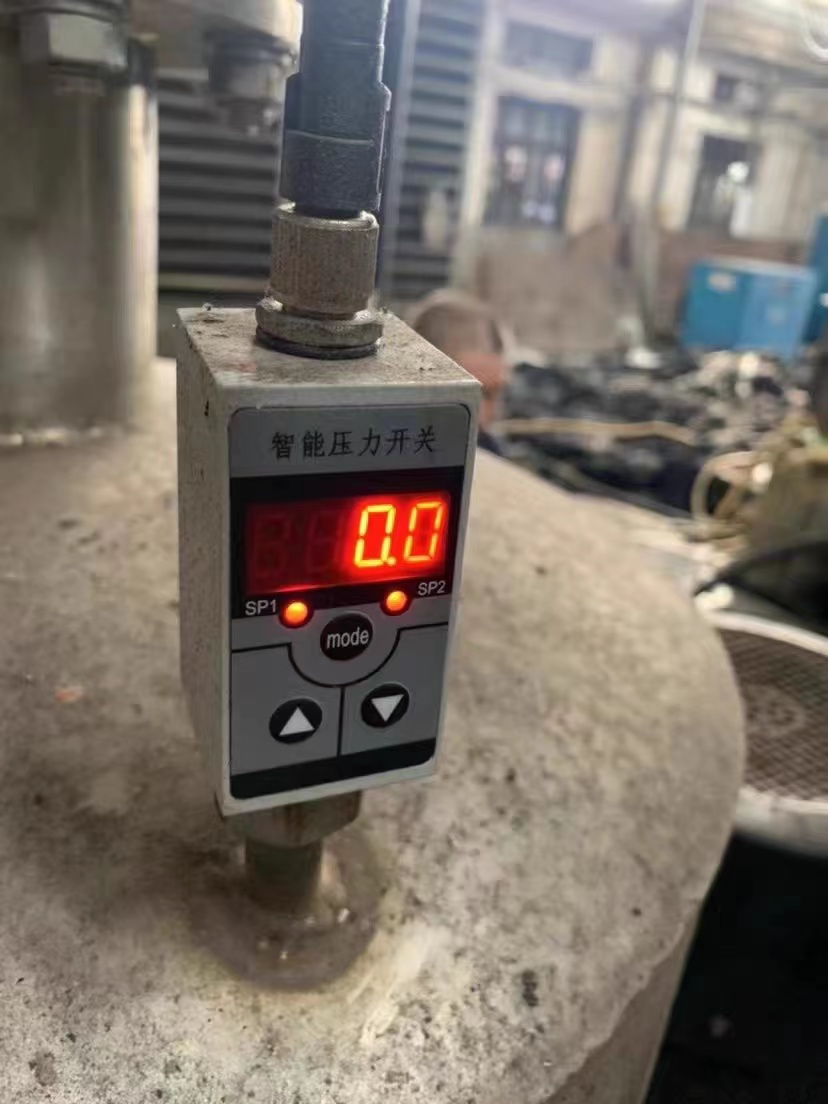

3. Instalación mecánica

• Conexión roscada: la conexión a proceso estándar es roscada. Aplique cinta de PTFE o sellador a la rosca macho, dejando las dos primeras roscas limpias para evitar la contaminación.

• Apriete: utilice una llave en las partes planas hexagonales del interruptor, nunca en la carcasa. Apriete firmemente pero no apriete demasiado.

• Orientación: monte el interruptor con la entrada del cable apuntando hacia abajo para evitar la entrada de humedad.

4. Conexión eléctrica

El HPM560 ofrece tres opciones de cableado. Consulte la guía de pedidos para conocer su configuración específica:

• Conector M12 estándar de 4 pines: la asignación de pines varía según el tipo de salida. Consulte el diagrama de cableado en la etiqueta del producto.

• Salida de cable: utilice cable blindado para salida analógica para minimizar el ruido eléctrico.

• Importante: desconecte siempre la alimentación antes de realizar el cableado. Conecte la fuente de alimentación (24VDC) con la polaridad correcta.

5. Configuración de parámetros

• Establecer puntos de conmutación: utilice las teclas frontales para configurar los valores de conmutación superior e inferior. Los valores se pueden establecer desde escala cero hasta escala completa.

• Seleccione el tipo de salida: elija PNP o NPN según su sistema de control.

• Ajustar el tiempo de retardo: configure el retardo de conmutación para evitar vibraciones en aplicaciones ruidosas.

• Pruebe la configuración: aplique presión y verifique que los indicadores LED y las salidas de conmutación respondan correctamente.

6. Puesta en servicio del sistema

• Presurice lentamente el sistema y controle la pantalla.

• Verifique la acción de conmutación en los puntos preestablecidos.

• Verifique la linealidad de la salida analógica (4-20 mA).

• Pruebe el sistema en condiciones normales de funcionamiento.

Errores comunes para evitar

Pensamientos finales

Instalar un interruptor de presión como el interruptor de presión inteligente HPM560 es sencillo si se siguen los procedimientos correctos. Siempre verifique su modelo, móntelo correctamente, cablee correctamente y pruébelo minuciosamente antes de ponerlo en servicio. Si necesita ayuda para seleccionar el interruptor de presión adecuado para su aplicación (ya sea que necesite salida PNP o NPN, un rango de presión específico o configuraciones personalizadas), contáctenos para obtener asistencia técnica gratuita.

¿Necesita un interruptor de presión confiable para su próximo proyecto? Consulte las especificaciones del HPM560 o solicite una cotización hoy.
