¿Cómo instalar correctamente un manómetro?
Los manómetros son uno de los instrumentos más comunes en las plantas industriales; los encontrará en bombas, tuberías, compresores y recipientes a presión. Pero a pesar de su simplicidad, la instalación incorrecta es una de las principales causas de fallas en los medidores, lecturas inexactas e incluso riesgos para la seguridad. Entonces, ¿cuál es la forma correcta de instalar un manómetro? Esta guía lo guía a través de los pasos clave y las mejores prácticas utilizando el manómetro de acero inoxidable HPB como referencia.

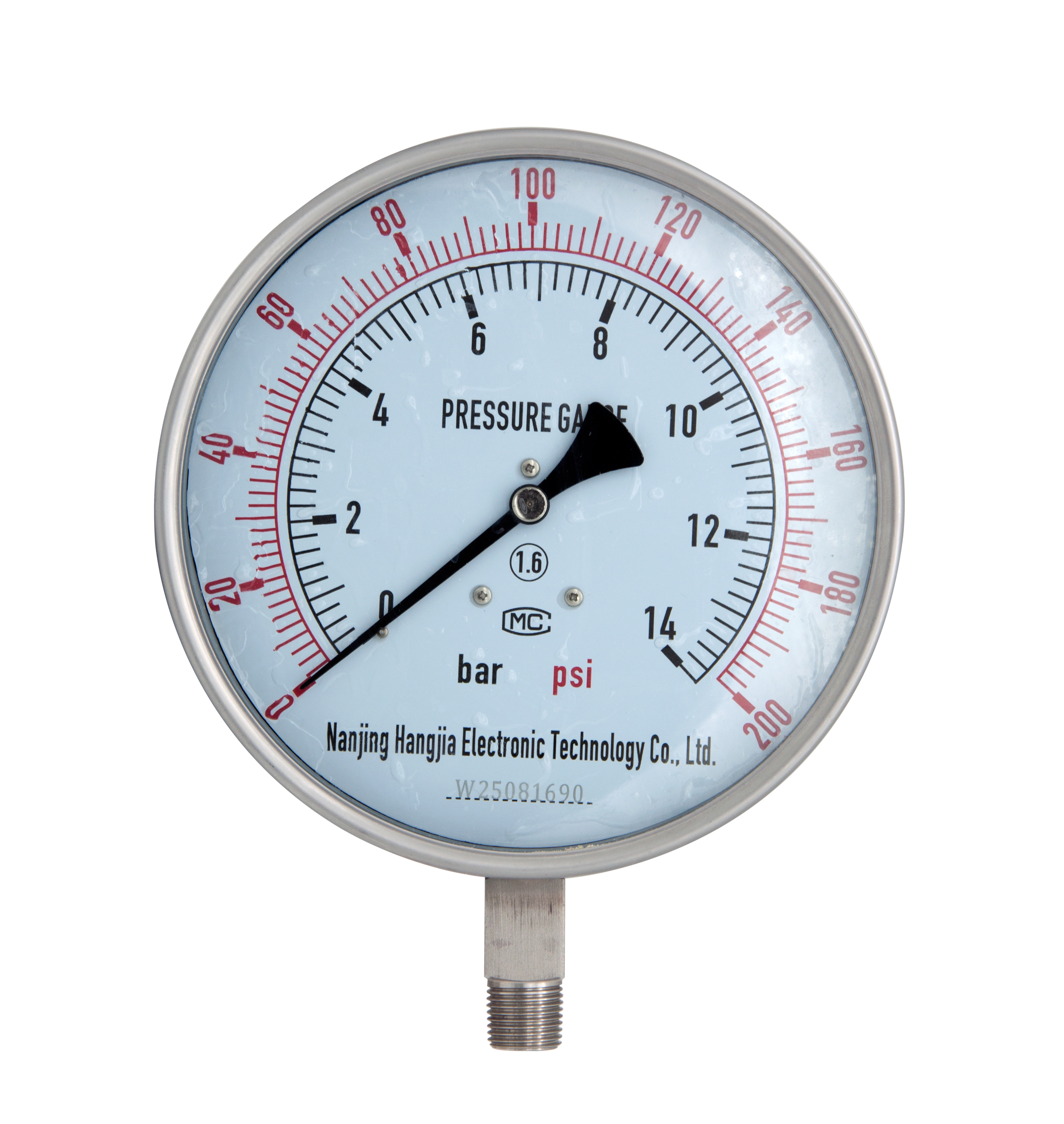

¿Por qué elegir el manómetro HPB?
La serie HPB está diseñada para medios líquidos y gaseosos corrosivos o no corrosivos que no son muy viscosos y no cristalizan. Es particularmente adecuado para las industrias química, petroquímica, alimentaria y bioquímica, así como para cualquier aplicación exigente. Las características clave incluyen:
Caja y anillo de acero inoxidable: duraderos y resistentes a la corrosión
Versión llena de aceite (glicerina): ideal para aplicaciones de vibración y presión dinámica
Múltiples tamaños: 1,5″(40 mm), 2″(50 mm), 2,5″(63 mm), 3″(75 mm) y 4″(100 mm)
Amplio rango de presión: 0,1 a 100 MPa
Tipos de conexión flexibles: M20×1,5, G1/2 o personalizados; Disponible en conexión axial (inferior) o radial (trasera)
Precisión: 1,6% o 2,5%
Guía de instalación paso a paso
1. Seleccione el calibre adecuado para su aplicación
Antes de la instalación, confirme que el medidor cumpla con los requisitos de su proceso:
Rango de presión: la presión de funcionamiento normal debe estar entre 1/3 y 2/3 de la escala completa para una precisión y longevidad óptimas.
Tamaño del dial: elija un dial más grande (por ejemplo, 4″/100 mm) para ubicaciones distantes o difíciles de leer.
Lleno de líquido o seco: si su aplicación implica vibración o pulsaciones de presión (por ejemplo, cerca de bombas o compresores), elija la versión llena de glicerina. El relleno de glicerina amortigua las vibraciones, los golpes mecánicos y las pulsaciones de presión, lo que permite lecturas estables y precisas.
2. Prepare el punto de instalación
Despresurice el sistema: libere siempre la presión antes de instalar o quitar cualquier manómetro.
Elija una ubicación adecuada: evite áreas con vibración excesiva, altas temperaturas o gases corrosivos. El medidor debe instalarse en una posición que sea de fácil lectura y acceso para mantenimiento.
Para vapor o medios de alta temperatura: instale un sifón flexible o un serpentín de enfriamiento entre el proceso y el medidor. El sifón atrapa el condensado, lo que protege el medidor del daño directo por calor. Llene el sifón con agua u otro líquido separador adecuado antes de la puesta en servicio.
3. Inspeccionar los hilos
Revise tanto las roscas macho en el medidor como las roscas hembra en la conexión del proceso para detectar rebabas, abolladuras o contaminación.
Limpiar los hilos si es necesario.
4. Aplicar sellador de roscas
Para roscas cónicas (por ejemplo, NPT): aplique cinta de PTFE o un sellador de roscas compatible a las roscas macho, pero deje las dos primeras roscas limpias para evitar que el sellador entre en el sistema.
Para roscas rectas (p. ej., paralelas G1/2): utilice una junta o un anillo de sellado en lugar de cinta adhesiva.
5. Apriete el medidor correctamente
Utilice siempre una llave en las partes planas (hexágono) del calibre, nunca en la caja o el anillo.
Apriete hasta que esté seguro; no apriete demasiado, ya que esto puede dañar las roscas o distorsionar el casquillo.
Para medidores axiales (con conexión inferior), asegúrese de que el dial mire hacia el operador. Para medidores radiales (de conexión posterior), oriente el dial en la posición de las 12 en punto para facilitar la lectura.
6. Controles finales
Presurice lentamente el sistema y verifique si hay fugas en todos los puntos de conexión.
Verifique que la aguja se mueva suavemente e indique la presión esperada.
Para medidores llenos de líquido, verifique que el tapón de llenado (en la posición de las 12 en punto) esté bien apretado para evitar fugas.
Errores comunes para evitar
Error | Consecuencia | Solución |
|---|---|---|
Usando el estuche para apretar el medidor | Daño al mecanismo interno o caja rota. | Utilice siempre las partes planas de la llave |
Apretar demasiado | Daño en la rosca o distorsión del encaje | Apriete hasta un tope firme, no más |
Instalación de un manómetro seco cerca de una bomba | Aleteo de la aguja, lecturas inexactas, desgaste prematuro | Utilice un manómetro lleno de glicerina para aplicaciones vibratorias. |
Sin sifón para servicio de vapor. | Daño por calor al medidor | Instale un sifón flexible o en forma de U |
Sellador que ingresa al sistema | Línea de impulso bloqueada o contaminación | Deja los dos primeros hilos limpios. |
Montaje con el dial al revés | Difícil de leer; posible fuga de llenado de líquido | Oriente el dial a las 12 en punto. |
Pensamientos finales
Instalar un manómetro puede parecer sencillo, pero seguir el procedimiento correcto es esencial para lograr precisión, confiabilidad y seguridad. Seleccione siempre el calibre adecuado para su aplicación, prepare el punto de instalación adecuadamente y utilice la técnica de ajuste correcta. Si no está seguro de qué modelo de HPB se adapta a su proceso (ya sea que necesite un manómetro seco para servicio general o una versión llena de glicerina para aplicaciones vibratorias), contáctenos para obtener asistencia gratuita para la selección.
