Transmisor de presión sanitaria

La medición de presión precisa e higiénica no es negociable en la producción de alimentos, bebidas y productos farmacéuticos. Un transmisor de presión estándar con cavidades o roscas puede atrapar residuos del producto, lo que provoca crecimiento bacteriano e inspecciones fallidas.

Aquí descubrirá transmisores de presión sanitarios con diseños de diafragma al ras, conexiones de triple abrazadera y materiales que resisten una limpieza CIP/SIP agresiva. Desde la medición de nivel básica en tanques de lácteos hasta el monitoreo de reactores de alta temperatura, lo ayudamos a elegir el rango de presión, la señal de salida y el conector higiénico correctos para que su proceso se mantenga limpio, seguro y conforme.

¿Qué es un transmisor de presión sanitario?

Definición y principio de funcionamiento del transmisor de presión sanitaria

Un transmisor de presión sanitario es un dispositivo de medición de presión diseñado específicamente para aplicaciones donde la higiene, la facilidad de limpieza y la prevención de la contaminación son fundamentales. A diferencia de los transmisores industriales estándar, los modelos sanitarios cuentan con un diafragma plano o al ras que queda al ras con la conexión del proceso. Esto elimina zonas muertas, grietas e hilos donde podrían acumularse bacterias, residuos de productos o agentes de limpieza.

Dentro del transmisor, un elemento sensor de presión, ya sea un núcleo piezoresistivo de silicio (lleno de aceite) o un sensor capacitivo de cerámica seca, convierte la presión aplicada en una señal eléctrica. El diafragma de descarga entra en contacto directamente con el medio del proceso y transmite la presión al elemento sensor a través de una pequeña cantidad de fluido de llenado (aceite de silicona, aceite de oliva o un medio apto para uso alimentario). Luego, el circuito de acondicionamiento de señal genera una señal estándar de 4‑20 mA, 0‑10 V o HART para la conexión a PLC, controladores o pantallas.

Debido a que toda la superficie humedecida es lisa, pulida (normalmente Ra ≤ 0,8 µm) y libre de grietas, el transmisor se puede limpiar eficazmente in situ (CIP) y esterilizar in situ (SIP) sin necesidad de desmontarlo.

Manómetro, absoluto y sellado para aplicaciones sanitarias

Los transmisores sanitarios están disponibles en tres tipos de referencia de presión:

• Presión manométrica: mide la presión relativa a la atmósfera ambiental. Más común para tanques abiertos, tuberías y biorreactores.

• Presión absoluta: utiliza una referencia de vacío sellada. Se utiliza para envasado al vacío, liofilización y sistemas cerrados donde se necesita compensación de presión de vapor.

• Presión manométrica sellada: referenciada a una presión atmosférica fija dentro de la carcasa. Adecuado para procesos sanitarios de alta presión (p. ej., homogeneizadores).

Tipos de transmisores de presión sanitarios que ofrecemos

Nuestra cartera de transmisores sanitarios cubre diseños de diafragma plano, capacitivos cerámicos y de alta temperatura. Todos los modelos cuentan con piezas húmedas de acero inoxidable 316L y una variedad de conexiones de proceso higiénicas.

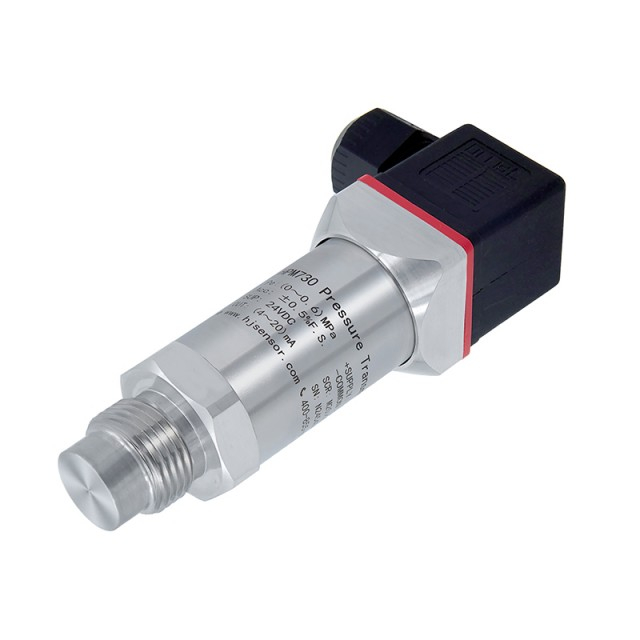

Transmisor de presión higiénico de diafragma plano (HPM710)

El HPM710 utiliza un núcleo de presión de silicio con un diafragma rasante de acero inoxidable 316L. El extremo de medición es compacto y robusto y utiliza aceite de silicona estándar o aceite de oliva como medio de transmisión de presión. Las aletas de enfriamiento opcionales permiten temperaturas del medio hasta rangos más altos. Este modelo es ideal para medios viscosos, incrustados o que se bloquean fácilmente en plantas de alimentos, lácteos y farmacéuticas.

Mejor cuando necesitas:

• Un transmisor de diafragma empotrado totalmente 316L resistente.

• Presión manométrica, absoluta o sellada desde -100 kPa hasta 40 MPa.

• Salidas de 4‑20 mA, 0‑5/0‑10 V o RS485.

• Aletas de enfriamiento opcionales para medios calientes (p. ej., aceite caliente, procesamiento de alimentos).

Transmisor de diafragma plano capacitivo cerámico (HPM718)

El HPM718 emplea un sensor capacitivo cerámico seco (Al₂O₃ ≥ 96 %) sin aceite de relleno en su interior. El diafragma plano está hecho de cerámica o 316L, lo que ofrece una excelente resistencia a la corrosión y al desgaste. Este transmisor destaca a bajas presiones (hasta 2,5 kPa a escala completa) y tiene una capacidad de sobrecarga muy alta (hasta docenas de veces el rango). Está completamente libre de riesgo de contaminación por aceite, ideal para servicios de oxígeno, agua ultrapura y procesos que no toleran ningún aceite.

Mejor cuando necesitas:

• Sensor cerámico seco y sin aceite para una limpieza absoluta.

• Medición de micropresión (tan baja como 0,025 bar/2,5 kPa).

• Alta protección contra sobrecargas y excelente resistencia a la corrosión.

• Aplicaciones de alimentos, bebidas y farmacéuticas donde se debe evitar la contaminación del proceso.

Transmisor de presión sanitaria Tri‑Clamp (HPM720 / HPM760)

Estos transmisores están diseñados para montaje directo en tuberías y recipientes sanitarios mediante accesorios de triple abrazadera (DIN 32676, ISO 2852). El diafragma al ras queda al ras con la férula de la abrazadera, lo que garantiza que no quede atrapado el producto. Disponible con o sin pantalla LED integrada (HPM760 ofrece pantalla digital en el sitio). Las aletas de enfriamiento opcionales (3 o 5 piezas) extienden la capacidad de temperatura del medio hasta 180 ℃. HPM720 admite comunicación HART; HPM760 agrega una pantalla local.

Mejor cuando necesitas:

• Conexiones estándar de triple abrazadera (1/2', 1', 1‑1/2', 2') para una fácil integración en líneas sanitarias existentes.

• Lectura de presión in situ (HPM760) más señal remota de 4‑20 mA.

• Aplicaciones de alta temperatura (hasta 180 ℃ con aletas de refrigeración).

• Medición de presión o nivel de alimentos, lácteos, cervecería y productos farmacéuticos.

Comparación rápida

Aplicaciones de transmisores de presión sanitarios por industria

Los transmisores sanitarios se utilizan dondequiera que se requiera pureza del producto, facilidad de limpieza y cumplimiento normativo.

Comida y bebida

Desde pasteurizadores de lácteos hasta fermentadores de cerveza, los transmisores sanitarios miden la presión para el nivel del tanque, el monitoreo del filtro y la presión de la línea. Los diafragmas al ras evitan la acumulación de producto y los materiales cumplen con las normas de la FDA. HPM718 con sensor cerámico es excelente para aplicaciones de baja presión como el monitoreo de carbonatación.

Usos típicos:

• Nivel del tanque de almacenamiento de leche.

• Presión del recipiente de fermentación de cerveza.

• Presión de la tubería de almíbar y salsa.

• Monitoreo de presión de la línea de retorno CIP.

Farmacéutico y biotecnología

Los biorreactores, fermentadores y líneas de llenado estériles requieren una limpieza absoluta y esterilización por vapor. Los transmisores deben soportar ciclos SIP repetidos (hasta 140 ℃ de vapor). Las opciones preferidas son HPM720 con relleno de aceite de oliva y diafragma 316L, o cerámica seca HPM718. Las conexiones Tri‑clamp permiten un desmontaje rápido para la esterilización en autoclave.

Usos típicos:

• Control de presión del biorreactor.

• Presión del circuito de agua estéril para inyección (WFI).

• Pruebas de integridad de filtros (presión diferencial).

Cosméticos y cuidado personal

Los productos viscosos como cremas, lociones y geles obstruyen fácilmente los puertos de presión estándar. Los transmisores de diafragma plano (HPM710, HPM718) montados con una membrana al ras o extendida evitan la obstrucción y son fáciles de limpiar entre cambios de lote.

Cómo elegir el transmisor de presión sanitario adecuado

Rango de presión y sobrecarga

Seleccione un rango donde la presión de funcionamiento normal se encuentre entre el 30 % y el 80 % de la escala completa. Para presiones bajas (< 100 mbar), un sensor cerámico seco (HPM718) proporciona mejor resolución y protección contra sobrecargas. Para presiones altas (hasta 40 MPa), es adecuado el HPM710 con núcleo de silicio.

Conexión de proceso

Las aplicaciones sanitarias casi siempre requieren una grifería higiénica:

• Tri‑clamp (accesorio de abrazadera): el más común. Tamaños: 1/2', 1', 1‑1/2', 2'. Normas: ISO 2852, DIN 32676, 3‑A.

• DIN 11851 (unión roscada): utilizada en plantas lácteas y farmacéuticas europeas.

• SMS (estándar sueco): para algunas líneas de alimentación.

• Varivent – ​​para aplicaciones asépticas.

Asegúrese de que el diafragma de descarga del transmisor coincida con el tipo de accesorio y el tamaño de su recipiente o tubería.

Materiales húmedos y fluido de relleno

• Material del diafragma: el acero inoxidable 316L es estándar. Para medios altamente corrosivos, se encuentran disponibles Hastelloy C o Tantalum.

• Líquido de llenado: el aceite de silicona estándar funciona para la mayoría de las aplicaciones. Para alimentos/farmacéuticos donde podrían ocurrir fugas accidentales, use aceite de oliva (que cumpla con las normas de la FDA) u otros líquidos de llenado aptos para alimentos. Los sensores cerámicos secos (HPM718) eliminan la necesidad de cualquier líquido de llenado.

Compatibilidad de temperatura y limpieza

Si el proceso involucra medios calientes o ciclos CIP/SIP, considere:

• Sin aletas de refrigeración: temperatura del medio de hasta 80 ℃ (HPM720/760) o 100 ℃ (HPM718).

• Con aletas de refrigeración: 3 aletas hasta 140 ℃, 5 aletas hasta 180 ℃ (HPM720/760). HPM710 se puede personalizar para temperaturas más altas.

• Asegúrese de que los componentes electrónicos del transmisor se mantengan dentro de los límites ambientales mediante el uso de una aleta de enfriamiento o un soporte remoto.

Señal de salida

• 4‑20 mA: estándar industrial, adecuado para cables largos.

• 4‑20 mA + HART: permite configuración y diagnóstico digitales.

• 0‑5/0‑10 V: para tramos cortos y controladores de entrada de voltaje.

• RS485 / Modbus – para redes digitales.

Pantalla local

Para aplicaciones donde los operadores necesitan ver la presión en el sitio (por ejemplo, parque de tanques, plataforma de filtro), elija un modelo con una pantalla integral como HPM760.

Preguntas frecuentes sobre transmisores de presión sanitarios

¿Qué hace que un transmisor de presión sea 'sanitario'?

Un transmisor de presión sanitario tiene un diafragma plano o al ras que se asienta al ras con la conexión del proceso, sin dejar cavidades, roscas o espacios muertos donde se puedan acumular productos o bacterias. Está fabricado con materiales resistentes a la corrosión (normalmente acero inoxidable 316L) con un acabado superficial liso (Ra ≤ 0,8 µm). Debe ser compatible con los procedimientos de limpieza CIP y SIP y, a menudo, cuenta con certificaciones 3‑A, FDA o EHEDG.

¿Puedo utilizar un transmisor de presión industrial estándar en una planta de alimentos?

No: los transmisores estándar tienen puertos de presión roscados con volúmenes muertos donde el producto puede alojarse y estropearse, lo que provoca contaminación y auditorías fallidas. Utilice siempre un verdadero transmisor de diafragma empotrado sanitario para aplicaciones de contacto con alimentos.

¿Cuál es la diferencia entre HPM710 y HPM718?

HPM710 utiliza un sensor piezoresistivo de silicio con llenado de aceite. Ofrece rangos de presión más altos (hasta 40 MPa) y es muy robusto. HPM718 utiliza un sensor capacitivo cerámico seco, sin llenado de aceite, que es ideal para presiones muy bajas (hasta 2,5 kPa), sobrecarga elevada y aplicaciones donde la contaminación por aceite es inaceptable (p. ej., oxígeno, agua ultrapura).

¿Necesito aletas de refrigeración?

Si la temperatura del medio excede la clasificación ambiental del transmisor (normalmente 85 ℃), necesitará aletas de refrigeración. Para medios de hasta 140 ℃, utilice 3 aletas; hasta 180 ℃, utilice 5 aletas. Las aletas disipan el calor antes de que llegue a la electrónica. Sin aletas, los componentes electrónicos pueden sobrecalentarse, desviarse o fallar.

¿Cómo limpio un transmisor de presión sanitario?

La mayoría de los transmisores sanitarios están diseñados para limpieza in situ (CIP). El diafragma suave y el accesorio higiénico permiten que la solución de limpieza fluya por la superficie sin quitar el transmisor. Siga siempre las recomendaciones del fabricante en cuanto a temperatura, presión y compatibilidad del agente de limpieza. Para SIP (esterilización con vapor), asegúrese de que el transmisor esté clasificado para la temperatura y duración del vapor requeridas.

¿Qué salida debo elegir para una instalación sanitaria nueva?

4‑20 mA es el más común porque es inmune al ruido y funciona a largas distancias. Si necesita configuración remota o datos de diagnóstico, elija 4‑20 mA + HART. Para una interfaz de operador local, considere un transmisor con una pantalla integrada (HPM760).

¿Por qué elegir nuestros transmisores de presión sanitarios?

Diseñamos y fabricamos transmisores de presión sanitarios específicamente para las industrias de alimentos, bebidas, farmacéutica y biotecnológica. Cada modelo está construido teniendo como base principios higiénicos.

Diseño de diafragma verdaderamente al ras

Nuestros transmisores cuentan con diafragmas planos soldados con láser a la conexión del proceso, sin dejar espacios ni grietas. Las superficies están electropulidas (opcional) para mejorar la facilidad de limpieza y la resistencia a la corrosión.

Trazabilidad y cumplimiento de materiales

Todas las piezas húmedas son de acero inoxidable 316L y los certificados de materiales están disponibles previa solicitud. Los líquidos de llenado incluyen aceite de silicona estándar, aceite de oliva (FDA) o opciones cerámicas sin aceite. Admitimos los requisitos 3‑A y EHEDG para instalaciones calificadas.

Conexiones y salidas de proceso flexibles

Tri‑clamp (todos los tamaños estándar), DIN 11851, SMS y bridas personalizadas. Salidas: 4‑20 mA, HART, 0‑10 V, RS485. Las pantallas integrales, las aletas de refrigeración y las longitudes de los cables se pueden configurar según su pedido.

Soporte rápido y personalización

Entendemos que los procesos sanitarios varían ampliamente. Nuestro equipo de ingeniería le ayuda a seleccionar el material de diafragma, el fluido de llenado, la conexión de proceso y la interfaz eléctrica adecuados para su aplicación específica, ya sea una línea de retorno CIP de baja presión o un homogeneizador de alta presión.

Lo que obtienes:

• Asesoramiento específico para cada aplicación por parte de ingenieros con experiencia en procesos sanitarios.

• Respuesta rápida en configuraciones personalizadas (diafragmas especiales, rangos de temperatura extendidos).

• Documentación completa para expedientes reglamentarios (certificados, informes de pruebas).
