Garantice un control perfecto de los niveles de líquido con nuestros interruptores de nivel. Diseñados para brindar simplicidad y efectividad, nuestros interruptores ofrecen una detección confiable de niveles altos y bajos de líquido para evitar desbordamientos o funcionamiento en seco. Con una construcción robusta y una instalación sencilla, nuestros interruptores de nivel son adecuados para una amplia gama de aplicaciones, desde procesos industriales hasta bombas de sumidero residenciales. Elija nuestros interruptores para su tranquilidad y una gestión eficiente del nivel de líquido.

Interruptor de nivel

Una bomba que se seca, un tanque que se desborda o un silo que se llena en exceso pueden costarle horas de inactividad y miles de dólares en daños. Un interruptor de nivel es un protector simple y confiable que vigila los niveles altos y bajos y actúa de inmediato, sin necesidad de PLC ni programación compleja.

Aquí descubrirá interruptores de nivel para líquidos, polvos, gránulos y lodos, desde interruptores de capacitancia que funcionan con medios pegajosos hasta interruptores de diapasón que ignoran la espuma y la acumulación. En esta página, lo ayudamos a elegir el principio de detección, la salida (PNP/NPN/relé) y la conexión de proceso correctos para que su sistema permanezca seguro y sus materiales nunca se agoten ni se derramen.

¿Qué es un interruptor de nivel?

Un interruptor de nivel es un dispositivo electromecánico o electrónico que detecta la presencia o ausencia de material en un punto específico de un tanque, tolva o tubería. Cuando el material llega al punto de conmutación, el dispositivo cambia de estado: abre o cierra un circuito, activa un relé o envía una señal a un PLC o alarma.

A diferencia de un transmisor de nivel continuo, un interruptor de nivel proporciona una indicación simple de encendido/apagado (nivel alto, nivel bajo o control de bomba). Es resistente, fácil de instalar y extremadamente confiable porque no tiene piezas móviles (en la mayoría de los diseños electrónicos) o tiene muy pocas piezas mecánicas.

Dos tecnologías comunes dominan la conmutación de nivel industrial:

• Interruptores de nivel de capacitancia: miden el cambio de capacitancia entre una sonda y la pared del tanque (o un electrodo de referencia). Cuando el medio cubre la sonda, la constante dieléctrica cambia, lo que activa el interruptor. Funcionan bien con líquidos, polvos y lodos conductores y no conductores, y pueden recubrirse con PTFE para productos químicos agresivos.

• Interruptores de nivel de diapasón: un cristal piezoeléctrico hace que el diapasón vibre a su frecuencia natural (alrededor de 300 Hz). Cuando la horquilla se sumerge en el material, la amplitud de vibración disminuye significativamente. La electrónica detecta este cambio y conmuta la salida. Los diapasones son ideales para líquidos, fluidos viscosos y sólidos ligeros porque son inmunes a la espuma, la turbulencia y la mayoría de los recubrimientos.

Tipos de interruptores de nivel que ofrecemos

Nuestra cartera de interruptores de nivel cubre las dos tecnologías más utilizadas: capacitancia (barrido de frecuencia) y diapasón. Ambos están disponibles con piezas húmedas de acero inoxidable y una variedad de salidas.

Interruptor de nivel de capacitancia (HWM11)

El HWM11 utiliza un campo eléctrico de alta frecuencia para medir la capacitancia entre la sonda y el medio. Debido a que el aire y el medio del proceso tienen diferentes constantes dieléctricas, el interruptor detecta de manera confiable los estados cubiertos y descubiertos. Una lámpara indicadora incorporada muestra el estado (apagado = descubierto, encendido = cubierto). El interruptor no se ve afectado por la espuma: puede detectar líquido a través de la espuma o ignorar la espuma que se encuentra encima del líquido. Incluso puede detectar lodos adhesivos conductores, agua pura, polvo metálico, polvo plástico y polvos ultrafinos. El umbral de alarma se puede configurar in situ mediante un programador portátil, lo que facilita la calibración para diferentes medios.

Mejor cuando necesitas:

• Detección de medios pegajosos, conductores o de bajo dieléctrico (DC ≥1,5).

• Funcionamiento con espuma, revestimiento o condensación.

• Un interruptor compacto, de montaje lateral o superior.

• Versión estándar o de alta temperatura (hasta 235 °C).

• Salida NPN/PNP (NO/NC), 12‑30 VCC.

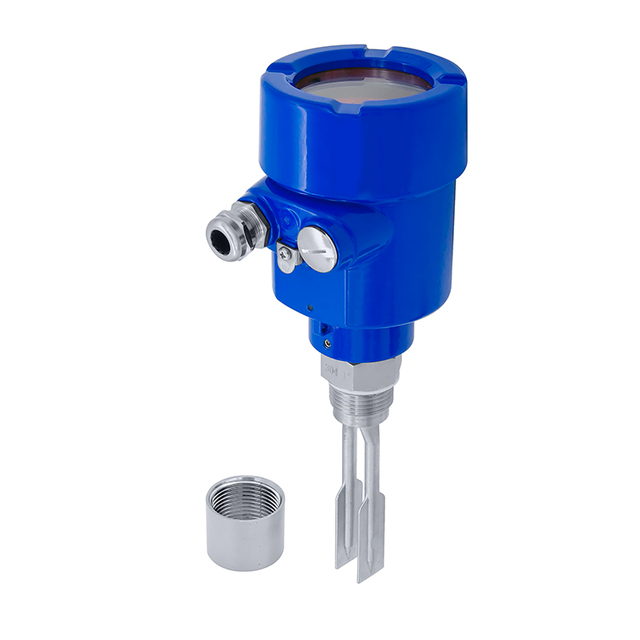

Interruptor de nivel de diapasón (HYM610)

El HYM610 utiliza un cristal piezoeléctrico para hacer vibrar el diapasón. Cuando la horquilla se sumerge en el material, la amortiguación de la resonancia provoca una caída brusca de la amplitud y un cambio de frecuencia/fase. La electrónica interna la convierte inmediatamente en una señal de conmutación. El interruptor está disponible con salida de contacto de relé (para alimentación de CA o CC) o salida de voltaje de CC. Un indicador LED muestra la horquilla vibrando (verde) o cubierta (rojo). La carcasa es de aluminio fundido a presión (IP66) y la horquilla es de acero inoxidable 304 o 316. Las conexiones a proceso incluyen roscas o bridas.

Mejor cuando necesitas:

• Detección de nivel fiable para líquidos (densidad ≥0,6 g/cm³) y sólidos/polvos ligeros.

• Inmunidad a la espuma, turbulencias y variaciones de la constante dieléctrica.

• Funcionamiento directo de bombas o válvulas mediante contactos de relé (hasta 2 A).

• Medios de alta temperatura de hasta 150 °C (estándar) o personalizados más altos.

• Instalación sencilla: no se necesita calibración para la mayoría de los medios.

Comparación rápida

Aplicaciones de interruptores de nivel por industria

Agua y aguas residuales

Las estaciones de bombeo, los pozos de bombeo y los tanques de almacenamiento necesitan una protección confiable de bajo nivel para evitar que las bombas funcionen en seco y alarmas de alto nivel para evitar desbordamientos. Los interruptores de diapasón (HYM610) son ideales para aguas residuales porque no se ven afectados por la espuma ni los desechos flotantes.

Química y petroquímica

Los líquidos corrosivos, los disolventes y los lodos agresivos exigen piezas húmedas químicamente resistentes. El HWM11 con revestimiento de PEEK/PTFE y sonda 316L puede manejar ácidos, álcalis y muchos disolventes. El principio de capacitancia funciona incluso con constantes dieléctricas cambiantes.

Comida y bebida

Silos para harina, azúcar o cereales y tanques para almíbares o aceites. Los interruptores de diapasón (HYM610) son higiénicos (Ra <0,8 μm bajo pedido) y fáciles de limpiar. Los interruptores de capacitancia se pueden utilizar para productos pegajosos como miel o chocolate.

Farmacéuticos

Circuitos, fermentadores y sistemas de manipulación de polvo de agua de alta pureza (WFI). Ambos tipos de interruptores están disponibles con 316L electropulido y abrazaderas o roscas sanitarias.

Sólidos y polvos a granel

Cemento, pellets de plástico, polvo de carbón y polvos metálicos. Se prefieren los interruptores de diapasón porque no se ven afectados por la acumulación de polvo y pueden instalarse verticalmente o en ángulo. Los interruptores de capacitancia funcionan bien para polvos muy finos (por ejemplo, tóner, harina).

Cómo elegir el interruptor de nivel correcto

Determinar las propiedades del medio.

• Líquido con espuma o cambio de constante dieléctrica → diapasón (HYM610) suele ser la mejor opción; la espuma no humedece el tenedor, pero el líquido que se encuentra debajo sí lo hace.

• Lodo pegajoso, recubierto o conductor → capacitancia (HWM11): se puede programar para ignorar la acumulación y detectar el producto detrás de ella.

• Polvo o gránulos finos → cualquiera de los dos funciona, pero el diapasón es más común porque se limpia solo (la vibración sacude el polvo ligero).

• Constante dieléctrica baja (p. ej., aceites, plásticos) → la capacitancia puede necesitar un electrodo de referencia o una calibración especial; El diapasón es más fácil.

• Alta temperatura (>150 °C) → HWM11 con opción de alta temperatura (235 °C) es adecuado; para diapasón, consultar personalizado.

Salida y potencia

• Control directo de bomba o relé de alarma: HYM610 con salida de contacto de relé (220 VCA o 24 VCC) es simple y no requiere un PLC.

• PLC/controlador con entradas de CC: HWM11 con NPN/PNP (24 VCC) es fácil de interconectar.

• Cables largos o zonas peligrosas: utilice un interruptor de salida de relé con barrera intrínsecamente segura.

Conexión e instalación del proceso

• Roscado – G1/2, G1, NPT – estándar para montaje lateral en tanques o tuberías.

• Bridas: para tanques grandes o de alta presión.

• Sanitario (tri‑clamp): disponible bajo pedido.

• Montaje superior: para alarma de alto nivel (prevención de sobrellenado). Asegúrese de que la horquilla o sonda se extienda por debajo del punto de alarma deseado.

• Montaje lateral: para alarma de nivel bajo (protección de bomba) o nivel intermedio.

Condiciones ambientales

• Exterior / polvoriento / lavable: IP66 (HYM610) o IP67 (HWM11 con conector M12) son adecuados.

• Alta vibración ambiental: el diapasón es insensible a las vibraciones de baja frecuencia; La capacitancia puede necesitar filtrado.

Preguntas frecuentes sobre el cambio de nivel

¿Cuál es la diferencia entre un interruptor de nivel y un transmisor de nivel?

Un interruptor de nivel proporciona una salida de encendido/apagado simple (por ejemplo, relé cerrado cuando está cubierto). Le indica 'el nivel está por encima de X' o 'por debajo de Y'. Un transmisor de nivel proporciona una señal continua de 4‑20 mA proporcional al nivel. Utilice un interruptor para alarma, control de bomba o enclavamiento. Utilice un transmisor para inventario o monitoreo continuo.

¿Puede un interruptor de nivel de diapasón detectar espuma?

No, los diapasones están diseñados para ignorar la espuma porque la espuma tiene baja densidad y no humedece el diapasón lo suficiente. En realidad, esto es una ventaja: puedes montar la horquilla debajo de la capa de espuma para detectar el nivel real del líquido. Si necesita detectar la presencia de espuma, se puede configurar un interruptor de capacitancia (HWM11) para que responda a la espuma.

¿Un interruptor de nivel de capacitancia requiere calibración para cada medio?

Sí, el HWM11 permite la configuración in situ del umbral de alarma (AL1) utilizando un programador portátil. Puede configurar el 'valor en el aire' y el 'valor en medio' para materiales de bajo y alto dieléctrico. Esto sólo lleva unos minutos y garantiza una conmutación fiable.

¿Cuál es la densidad mínima para un interruptor de diapasón?

El HYM610 funciona de manera confiable con líquidos con una densidad ≥0,6 g/cm³ (la mayoría de líquidos, aceites y solventes a base de agua). Para líquidos más livianos (por ejemplo, algunos solventes o GLP), un interruptor de capacitancia puede ser más adecuado.

¿Puedo utilizar un interruptor de nivel en un proceso de alta temperatura?

Sí. La versión estándar HWM11 funciona hasta 115 °C y la versión de alta temperatura hasta 235 °C (personalizada). El estándar HYM610 funciona hasta 150 °C. Para temperaturas más altas, por favor contáctenos para diseños especiales.

¿Cómo evito falsas alarmas debido a la acumulación de material?

En el caso de los diapasones, la vibración autolimpiante normalmente evita la acumulación. Para materiales pegajosos, el interruptor de capacitancia HWM11 se puede programar con un umbral de alarma que ignora el cambio dieléctrico del recubrimiento (por ejemplo, configure AL1 en un valor que solo se active cuando la sonda esté completamente cubierta por el producto, no por un recubrimiento fino).

¿Por qué elegir nuestros interruptores de nivel?

Diseñamos y fabricamos interruptores de nivel de diapasón y de capacitancia que funcionan de manera confiable en condiciones industriales exigentes, desde productos químicos corrosivos hasta productos alimenticios pegajosos y silos polvorientos.

Construcción robusta de grado industrial

• Materiales húmedos: acero inoxidable 304/316L, PEEK, revestimiento de PTFE para medios corrosivos.

• Carcasa: aluminio fundido a presión (IP66) o acero inoxidable (IP67).

• Rango de temperatura: estándar hasta 150 °C, opciones de alta temperatura hasta 235 °C.

• Clasificación de presión: hasta 10 MPa (100 bar) para interruptor de capacitancia.

Fácil de instalar y configurar

• Ajuste in situ: el HWM11 se puede calibrar con un programador portátil en minutos.

• No se necesita calibración: el diapasón HYM610 funciona nada más sacarlo de la caja para la mayoría de líquidos y sólidos; La sensibilidad se puede ajustar con un potenciómetro.

• Indicadores de estado LED: muestran la potencia, la vibración de la horquilla y el estado del interruptor.

Salidas flexibles y potencia

• Relé (DPDT): para control directo de bomba o alarma (220 VCA o 24 VCC).

• NPN/PNP (NO/NC): para entradas de PLC o controlador (12‑30 VCC).

• Modo a prueba de fallos alto o bajo, seleccionable por seguridad.

Soporte rápido y personalización

Le ayudamos a elegir la tecnología de detección, la longitud de la sonda, la conexión al proceso y la salida correctas para su material específico. Para pedidos OEM o de proyectos, podemos personalizar longitudes de sonda, recubrimientos especiales y diseños de alta temperatura. Hay muestras disponibles para realizar pruebas.
