Transmisor de nivel sumergible

La medición precisa de niveles en tanques, pozos, ríos y estaciones de bombeo es esencial para el control de procesos, el monitoreo ambiental y la gestión del agua. Un transmisor de nivel defectuoso puede provocar que los tanques se desborden, que las bombas funcionen en seco o que el inventario sea inexacto.

Aquí descubrirá transmisores de nivel sumergibles para agua, aguas residuales, agua de mar y líquidos corrosivos, desde modelos de uso general hasta versiones capacitivas cerámicas, antiarena, antialgas y de diámetro pequeño. En esta página, lo ayudamos a elegir el rango de medición, la señal de salida, el material del cable y los accesorios de montaje correctos para que su monitoreo de nivel sea confiable, incluso en condiciones difíciles.

¿Qué es un transmisor de nivel sumergible?

Un transmisor de nivel sumergible (también llamado sonda de nivel hidrostático) mide la presión hidrostática ejercida por una columna de líquido sobre él. La presión es directamente proporcional a la altura (nivel) del líquido cuando se conoce la densidad del líquido. El transmisor se baja al tanque, pozo o canal abierto y está completamente sellado contra el medio ambiente.

En el interior, un sensor de presión (normalmente un elemento capacitivo cerámico o piezoresistivo de silicio) convierte la presión hidrostática en una señal eléctrica. Un cable ventilado permite que la presión atmosférica llegue a la parte posterior del sensor, por lo que la salida es la presión manométrica real (es decir, sólo la columna de líquido, no afectada por los cambios barométricos). Luego, el circuito de acondicionamiento de señal emite una señal estándar de 4‑20 mA, 0‑10 V o RS485 a un controlador o pantalla.

Debido a que todo el conjunto está encapsulado y soldado, se puede sumergir continuamente a profundidades de hasta 500 metros o más.

Principio de medición de nivel hidrostático

La presión en el fondo de una columna de líquido es: P = ρ × g × h, donde:

• P = presión hidrostática (Pa)

• ρ = densidad del líquido (kg/m³)

• g = aceleración gravitacional (≈9,81 m/s²)

• h = altura del líquido (m)

El transmisor mide P y, con densidad conocida, se calcula el nivel (h). La mayoría de los transmisores de nivel sumergibles están calibrados de fábrica en metros de columna de agua (mH₂O) o pies de agua (ftH₂O). Para líquidos con diferentes densidades (p. ej., combustible, productos químicos), el transmisor se puede calibrar en consecuencia o se puede aplicar el factor de densidad en el sistema de control.

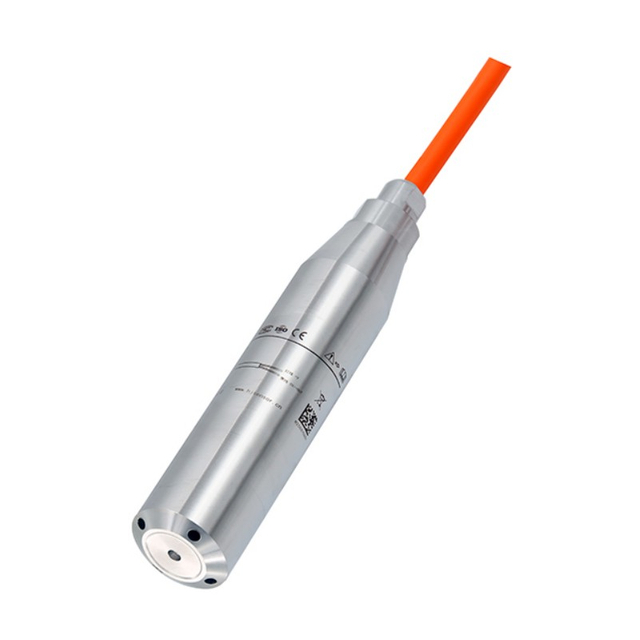

Tipos de transmisores de nivel sumergibles que ofrecemos

Nuestra cartera de transmisores de nivel sumergibles cubre una amplia gama de aplicaciones, desde agua limpia en pozos profundos hasta aguas residuales agresivas y agua de mar costera.

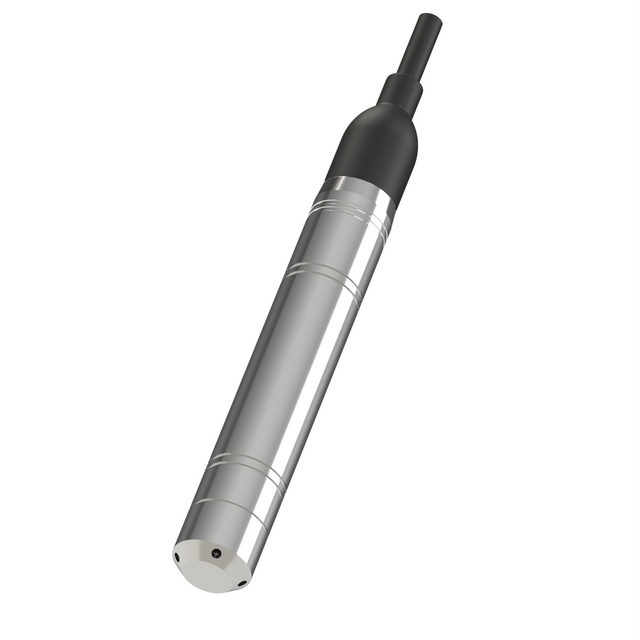

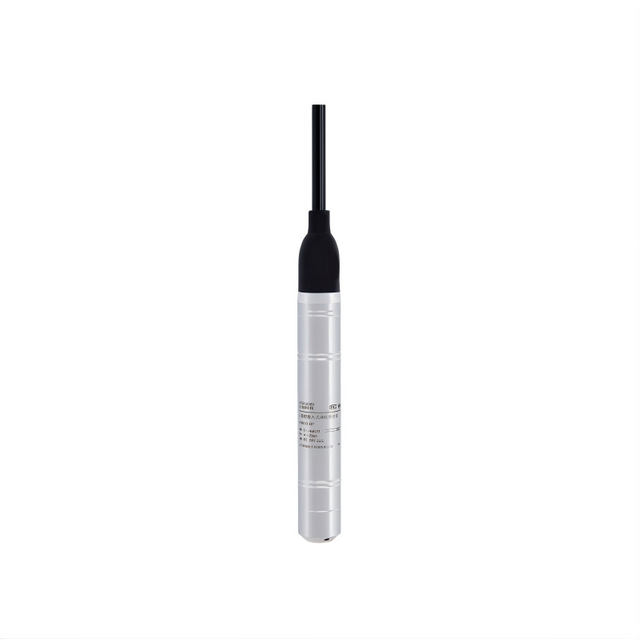

Transmisor de nivel sumergible de uso general (HPM410)

El HPM410 es el caballo de batalla de la medición de nivel sumergible. Utiliza un sensor de presión piezorresistivo de silicio, una carcasa de acero inoxidable 316L completamente soldada y una construcción encapsulada con doble sellado. El cable ventilado está disponible con cubierta de poliuretano (PU) o nitrilo (NBR). Varía de 1 a 500 mH₂O con una precisión típica de ±0,5% FS (opcional ±0,2% FS). La amplia compensación de temperatura y las múltiples salidas (4‑20 mA, HART, RS485, relé) lo hacen adecuado para la mayoría de las aplicaciones industriales y municipales.

Mejor cuando necesitas:

• Una sonda sumergible robusta, totalmente de acero inoxidable.

• Protección IP68 para inmersión continua.

• Medición de nivel en depósitos de agua, ríos, estaciones de bombeo y pozos de agua subterránea.

• Opciones de salida: 4‑20 mA (2 cables), 0‑10 V, RS485 o HART.

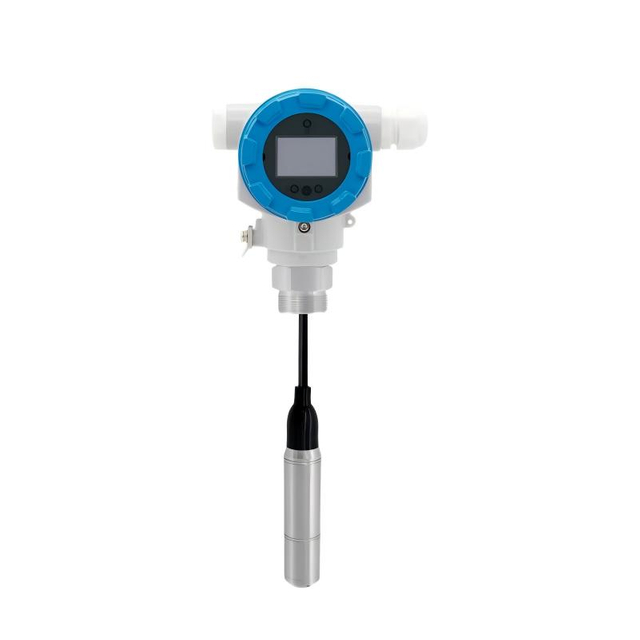

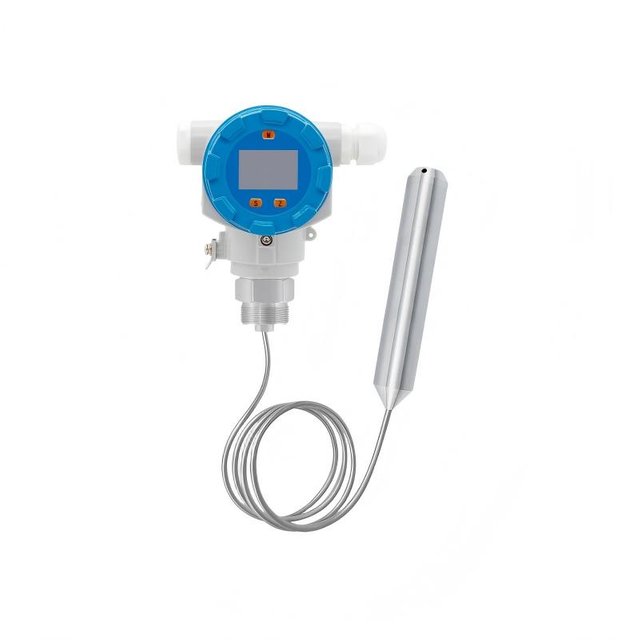

Transmisor de nivel sumergible tipo dividido con pantalla (HPM420W)

El HPM420W separa la sonda sensora (sumergible) de la carcasa de la electrónica (parte superior). La sonda contiene el sensor de presión y está completamente sellada según IP68. Una caja de conexiones con una pantalla local y botones de configuración está montada sobre el suelo, lo que facilita la configuración y la lectura sin necesidad de sacar la sonda del pozo. Ideal para pozos profundos, yacimientos y sitios donde se requiere indicación in situ.

Mejor cuando necesitas:

• Visualización local del valor de nivel a nivel del suelo.

• Profundidad de sonda de hasta 300 mH₂O.

• Fácil calibración sin levantar la sonda.

• Salidas de 4‑20 mA, HART, RS485 o relé.

Transmisor de nivel de diámetro pequeño (Φ19 mm) (HPM4119)

Diseñado para pozos estrechos, tuberías pequeñas o puntos de acceso restringido, el HPM4119 tiene una sonda ultradelgada de 19 mm de diámetro. A pesar de su pequeño tamaño, ofrece una alta precisión (hasta ±0,1 % FS) y un rango de hasta 350 mH₂O. La carcasa de 316L completamente soldada y el cable de PU o NBR garantizan confiabilidad a largo plazo.

Mejor cuando necesitas:

• Inserción a través de una abertura muy pequeña (por ejemplo, un pozo de 1 pulgada).

• Alta precisión para monitoreo de aguas subterráneas o aplicaciones de laboratorio.

• Opciones de bajo voltaje (2,8~5,5 V) para registradores de datos que funcionan con baterías.

Transmisor de nivel antiarena y algas (HPM410-C)

En ríos, lagos y aguas costeras, la arena, el limo y las plantas acuáticas pueden obstruir o dañar una sonda sumergible estándar. El HPM410‑C cuenta con un anillo de filtro personalizado (316L o cerámica) que evita la entrada de partículas y evita que las algas acuáticas se enrollen alrededor del diafragma. El anillo del filtro es extraíble y limpiable. Este modelo está diseñado para entornos desafiantes con alto contenido de sedimentos o crecimiento biológico.

Mejor cuando necesitas:

• Protección contra arena, escombros y algas.

• Despliegue a largo plazo en ríos, embalses o tomas de agua de refrigeración.

• Sonda 316L más anillo de filtro cerámico opcional.

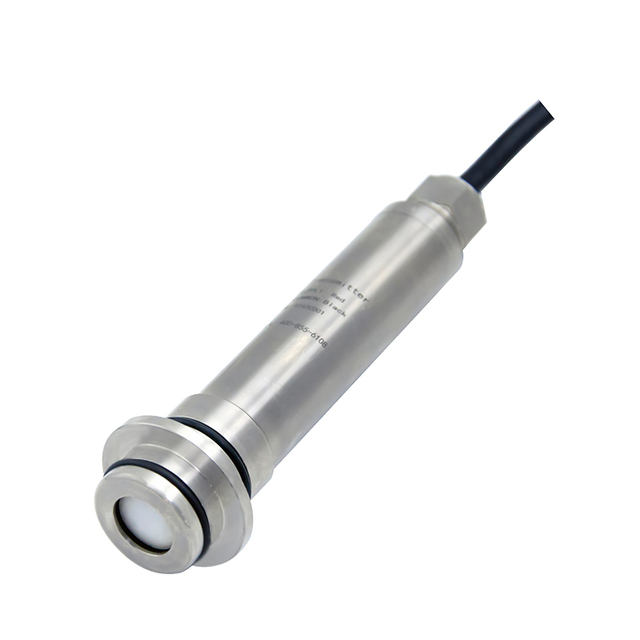

Transmisor de nivel sumergible capacitivo cerámico (HPM47W‑CSN)

Para medios corrosivos (agua de mar, productos químicos, aguas residuales con alta salinidad) o donde la confiabilidad a largo plazo es crítica, el HPM47W-CSN utiliza un sensor capacitivo cerámico de 99,9% Al₂O₃. La sonda totalmente 316L o de aleación de titanio y el cable fluoroplástico (FEP) brindan una excelente resistencia a los productos químicos, la sal y los rayos UV. El sensor cerámico seco (sin llenado de aceite) significa que no hay riesgo de contaminación y tiene una capacidad de sobrecarga muy alta.

Mejor cuando necesitas:

• Resistencia a la corrosión: agua de mar, plantas químicas, tratamiento de aguas residuales.

• Alta protección contra sobrecarga (hasta 600 kPa para un sensor de 10 kPa).

• Medición sin aceite para aplicaciones ultrapuras o sensibles.

• Precisión tan buena como ±0,25% FS.

Comparación rápida

Aplicaciones de transmisores de nivel sumergibles por industria

Agua y aguas residuales

Estaciones de bombeo, control de bombas, tanques de almacenamiento y canales abiertos. Un transmisor de nivel sumergible detecta directamente el nivel del agua y puede iniciar/detener bombas mediante una salida de relé o enviar una señal de 4‑20 mA a un PLC. El HPM410 (general) y el HPM420W (con pantalla) son opciones comunes. Para aguas residuales con desechos, el HPM410‑C con anillo de filtro evita la obstrucción.

Monitoreo de aguas subterráneas y pozos profundos

Monitoreo ambiental de acuíferos, perforaciones y pozos de remediación. Las sondas de diámetro pequeño (HPM4119) encajan en carcasas de pozos angostas. Se encuentra disponible una alta precisión (±0,1% FS) para un seguimiento preciso del nivel freático. La estabilidad a largo plazo es esencial para despliegues de varios años.

Marino y costero

El nivel del agua de mar, el control de las mareas y los tanques de lastre de los barcos requieren materiales resistentes a la corrosión. El HPM47W‑CSN con sonda de titanio y cable fluoroplástico resiste la corrosión del agua salada. Los sensores capacitivos cerámicos no se ven afectados por los residuos de sal.

Tanques de procesos químicos e industriales

Medición de nivel de ácido, álcali, disolvente o agua ultrapura. Elija el HPM47W‑CSN con sensor cerámico (sin aceite) y cable de PTFE/Teflón. Los materiales húmedos se pueden especificar para que coincidan con la compatibilidad química.

Riego y Canales Abiertos

Los ríos, canales y embalses suelen tener arena, barro y crecimiento acuático. El diseño antiarena y algas del HPM410‑C mantiene el diafragma limpio. El anillo del filtro se puede quitar fácilmente para limpiarlo.

Cómo elegir el transmisor de nivel sumergible adecuado

Rango de medición (profundidad)

Seleccione un rango donde el nivel máximo esperado esté entre el 70% y el 100% de la escala completa del transmisor. No lo sobredimensione: un transmisor de 20 mH₂O en un tanque de 2 m tendrá una resolución deficiente. Alcances típicos: 1 m, 2 m, 5 m, 10 m, 20 m, 50 m, 100 m, hasta 500 m.

Material y longitud del cable

• Poliuretano (PU): bueno para agua dulce, aguas residuales y uso general; resistente a la abrasión.

• Nitrilo (NBR) – resistente al aceite; Adecuado para agua aceitosa o combustible.

• Fluoroplástico (FEP/PFA): excelente resistencia química a líquidos agresivos (ácidos, disolventes).

La longitud del cable debe pedirse al menos entre 1 y 2 m más que la profundidad máxima del agua para permitir holgura y terminación en la superficie.

Tecnología de sensores

• Piezoresistivo de silicio (diafragma 316L): uso general, buena precisión y rentabilidad.

• Capacitivo cerámico (Al₂O₃): excelente resistencia a la corrosión, alta sobrecarga, sin aceite, pero más caro.

Señal de salida

• 4‑20 mA (2 hilos): el más común, alimentado por bucle, inmune a cables largos.

• 0‑10 V (3 cables): para tramos cortos y controladores de entrada de voltaje.

• RS485 / Modbus: comunicación digital, red multipunto, también puede generar temperatura (en algunos modelos).

• Salida de relé: control directo de la bomba (p. ej., HPM410 con opción de relé).

Accesorios (kits de montaje)

• Pieza de montaje roscada (W1): para fijar la sonda a un tubo o soporte fijo.

• Clip para cable (W8): asegura el cable en la parte superior del tanque o del pozo.

• Soporte de montaje en ángulo recto (W4): para montaje en pared.

• Martillo pesado (W2 arriba o W3 abajo): mantiene la sonda sumergida y vertical en agua corriente.

• Tubo protector: para entornos turbulentos o de alto flujo.

Preguntas frecuentes sobre transmisores de nivel sumergibles

¿Cuál es la diferencia entre un transmisor sumergible y un transmisor de presión estándar?

Un transmisor de nivel sumergible está diseñado para inmersión continua. Tiene una carcasa hermética, encapsulada y soldada (IP68), un cable ventilado que permite la referencia atmosférica y, a menudo, un cono o filtro para proteger el diafragma. Un transmisor de presión estándar solo puede ser IP65/IP67 y no está diseñado para uso permanente bajo el agua.

¿Necesito un cable ventilado?

Sí, para la mayoría de aplicaciones de nivel sumergible. El cable ventilado permite que la parte posterior del sensor haga referencia a la presión atmosférica, por lo que la salida refleja verdaderamente la presión hidrostática de la columna de líquido, independientemente de los cambios barométricos. Los sensores sin ventilación (absolutos) necesitarían compensación barométrica en tiempo real. Nuestros transmisores sumergibles utilizan cables ventilados con un tubo de ventilación lleno de desecante para evitar la entrada de humedad.

¿Cómo instalo un transmisor de nivel sumergible?

1. Asegure el cable en la parte superior del tanque/pozo usando un clip para cables o un soporte de montaje. No permita que el cable soporte todo el peso de la sonda; utilice un protector contra tirones o una abrazadera para cables.

2. Baje la sonda suavemente hasta la profundidad deseada (normalmente el nivel más bajo que desea medir).

3. Para agua corriente o tanques grandes, utilice un martillo pesado (peso inferior) o un tubo protector para mantener la sonda en su lugar y evitar su movimiento.

4. Conecte los cables de señal a su controlador o pantalla. Para alimentación por bucle de 4‑20 mA, conecte el cable rojo a +V (por ejemplo, 24 V) y el cable negro a la entrada de su controlador (que va a tierra).

5. Mantenga el tubo de ventilación (dentro del cable) abierto y seco; no permita que entre agua en el tapón de ventilación en el extremo superior.

¿Qué sucede si entra agua en el tubo de ventilación?

El agua en el tubo de ventilación bloqueará la referencia atmosférica, provocando lecturas erróneas y posiblemente dañando el sensor. Mantenga siempre seca la tapa del respiradero del cable ventilado y por encima del nivel potencial del agua. Para instalaciones en exteriores, proteja el extremo del cable de la lluvia y la condensación.

¿Puedo medir el nivel en un líquido con diferente densidad (p. ej., diésel, ácido)?

Sí. El transmisor viene calibrado de fábrica en metros de agua (ρ≈1000 kg/m³). Para un líquido con densidad D (kg/m³), el nivel real = (rango equivalente de agua) × (1000/D). Alternativamente, podemos calibrar el transmisor de manera personalizada para su densidad de líquido específica. Contáctenos para calibraciones especiales.

¿Con qué frecuencia se debe calibrar un transmisor de nivel sumergible?

Para aplicaciones municipales e industriales, lo habitual es cada 12 a 24 meses. Para el seguimiento ambiental, cada 2 o 3 años puede ser suficiente. Nuestros transmisores tienen una estabilidad a largo plazo de ±0,2% FS/año. Si las lecturas varían más allá de lo esperado, verifique que no haya suciedad en el diafragma, obstrucción del tubo de ventilación o daños en el cable antes de recalibrar.

¿Por qué elegir nuestros transmisores de nivel sumergibles?

Diseñamos y fabricamos transmisores de nivel sumergibles que sobreviven a las condiciones del mundo real: pozos profundos, ríos fangosos, tanques corrosivos y estaciones de bombeo turbulentas. Cada sonda está completamente soldada, probada a presión y eléctrica al 100% antes del envío.

Construcción robusta

• Sonda de titanio o acero inoxidable 316L completamente soldada: sin fugas en los sellos.

• Múltiples opciones de cables: PU, NBR, fluoroplástico para cada entorno.

• Encapsulado completo con doble sellado: protección IP68 para inmersión continua.

• Tubo de ventilación lleno de desecante: mantiene la humedad fuera del recorrido del aire de referencia.

Amplio rango y precisión

• Va desde 1 mH₂O hasta 500 mH₂O.

• Precisión: ±0,5% FS estándar, ±0,2% FS o ±0,1% FS opcional.

• Compensación de temperatura de -10 °C a +80 °C.

Diseños para aplicaciones específicas

• Minidiámetro (19 mm) para perforaciones estrechas.

• Antiarena y algas con anillo filtrante extraíble.

• Capacitivo cerámico para medios agresivos y corrosivos.

• Tipo dividido con pantalla para una fácil lectura en el sitio.

Accesorios completos

Suministramos piezas de montaje roscadas, clips para cables, soportes, martillos pesados, tubos protectores y cajas de conexiones IP68: todo lo que necesita para una instalación profesional.

Soporte rápido y personalización

Nuestro equipo de ingeniería lo ayuda a seleccionar el rango, la longitud del cable, la señal de salida y los accesorios de montaje correctos. Para líquidos especiales, podemos calibrar de forma personalizada a cualquier densidad. Para pedidos OEM o de proyectos, ofrecemos longitudes de sonda personalizadas, cables específicos del cliente y marcas especiales.
