Interrupción de presión electrónica

Un transmisor de presión estándar le indica la presión. Un interruptor de presión electrónico actúa sobre él: activa una alarma, enciende una bomba o cierra una válvula cuando la presión cruza su punto de ajuste. Para la automatización que necesita una conmutación rápida y confiable sin un PLC, la respuesta es un presostato electrónico.

Aquí descubrirá presostatos electrónicos para gas, líquido y vapor, desde interruptores industriales compactos hasta presostatos diferenciales y controladores inteligentes con pantalla y salida analógica.

En esta página, lo ayudamos a elegir el rango de presión correcto, la salida del interruptor (PNP/NPN/relé) y características adicionales para que su sistema responda exactamente cuando debería.

¿Qué es un interruptor de presión electrónico?

Un interruptor de presión electrónico es un dispositivo que monitorea la presión y abre o cierra un circuito eléctrico cuando se alcanza un umbral de presión preestablecido. A diferencia de los presostatos mecánicos (que utilizan un diafragma o pistón accionado por resorte), los interruptores electrónicos utilizan un sensor de presión de estado sólido (normalmente un núcleo cerámico o piezoresistivo de silicio) y un circuito de acondicionamiento de señal. Cuando la presión medida cruza el punto de ajuste, la salida del interruptor alterna, enviando instantáneamente una señal a un relé, PLC o directamente a una bomba o válvula solenoide.

La mayoría de los presostatos electrónicos también ofrecen:

• Pantalla digital local (LED u OLED) que muestra la presión en vivo.

• Puntos de ajuste e histéresis ajustables mediante botones.

• Salida analógica (4‑20 mA o 0‑10 V) junto con salidas de conmutación.

• Opciones de comunicación como RS485 / Modbus.

Son más precisos, más repetibles y más duraderos que los interruptores mecánicos porque no hay resortes mecánicos que se desvíen o se cansen.

Normalmente Abierto / Normalmente Cerrado y PNP / NPN

• Normalmente abierto (NO): el interruptor está abierto cuando la presión está por debajo del punto de ajuste; se cierra cuando la presión excede el punto de ajuste.

• Normalmente cerrado (NC): el interruptor está cerrado por debajo del punto de ajuste; se abre cuando la presión excede el punto de ajuste.

• PNP (fuente): cambia el suministro positivo a la carga. Común en PLC y controladores.

• NPN (hundimiento): cambia el suelo a la carga. Los sistemas regionales más antiguos o específicos pueden utilizar NPN.

Nuestros interruptores se pueden configurar para NO/NC y PNP/NPN según sea necesario.

Tipos de interruptores de presión electrónicos que ofrecemos

Nuestra gama de presostatos electrónicos cubre modelos de uso general, diferenciales y multifunción inteligentes.

Presostato compacto (HPM510)

El HPM510 es un interruptor de presión electrónico simple y rentable en una carcasa totalmente de acero inoxidable. Utiliza un sensor piezoresistivo de silicio con diafragma de aislamiento y emite una única señal de interruptor de relé (normalmente abierto o normalmente cerrado). Sin pantalla, es ideal para aplicaciones donde solo se necesita una salida de interruptor limpia.

Mejor cuando necesitas:

• Una salida de interruptor de relé (≤24 V 2 A).

• Presión manométrica o absoluta desde -100 kPa hasta 60 MPa.

• Tamaño pequeño y construcción totalmente inoxidable para entornos hostiles.

• Sin pantalla, sin salida analógica: control simple de encendido/apagado.

• Punto de ajuste ajustable (mediante potenciómetro) desde cero hasta fondo de escala.

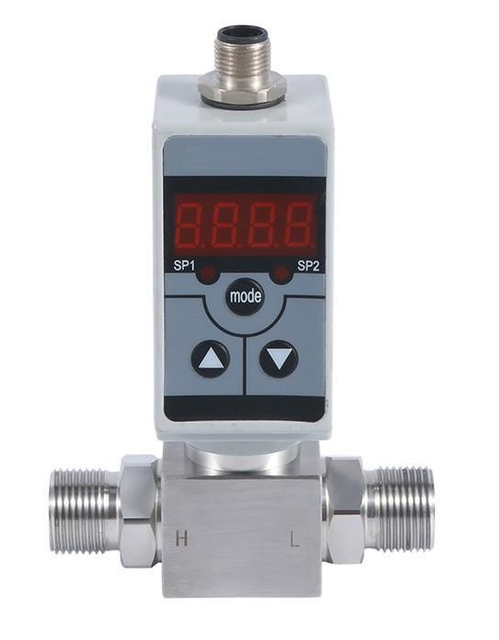

Interruptor de presión diferencial compacto (HPM530)

El HPM530 es un interruptor de presión diferencial con una pantalla LED de 4 dígitos, dos salidas de interruptor electrónico (PNP/NPN) y una salida analógica opcional de 4‑20 mA. Mide la presión diferencial a través de filtros, elementos de flujo o nivel en tanques sellados. Los puertos de presión están roscados para instalación directa.

Mejor cuando necesitas:

• Medición de presión diferencial (0~0,01 MPa hasta 3,5 MPa).

• Ajuste de display y teclado en sitio.

• Salidas conmutadas de 2 vías (cada una ≤1,2 A) más salida analógica.

• Presión estática hasta 20 MPa.

Presostato inteligente con pantalla y salida analógica (HPM560)

El HPM560 combina medición, visualización y control de presión en una sola unidad. Tiene una pantalla LED de 4 bits, dos salidas de conmutación electrónica (PNP/NPN, capacidad de carga 1,2 A) y una salida analógica de 4‑20 mA. El punto de conmutación se puede configurar en cualquier lugar entre cero y escala completa, y el retardo de conmutación es configurable. La carcasa incluye indicadores LED para cada acción del interruptor.

Mejor cuando necesitas:

• Tanto la salida conmutada como la analógica en el mismo dispositivo.

• Pantalla LED clara para lectura local.

• Alta precisión (±0,5 % FS) y baja deriva de temperatura (±0,02 % FS/℃).

• Amplio rango de presión (-100 kPa a 60 MPa).

Presostato inteligente de alto rendimiento (HPM5010)

El HPM5010 es un dispositivo multifunción premium construido alrededor de una MCU industrial ARM, un convertidor AD de alta precisión y un sensor de presión estable. Cuenta con una pantalla OLED autoiluminada (giratoria de 180°), tres botones grandes retroiluminados y un cuerpo principal que puede girar 330° para una fácil visualización. Ofrece dos salidas de conmutación PNP, una salida analógica (0‑5 V, 0‑10 V o 4‑20 mA), además de Modbus‑RTU a través de RS485. Los modos de conmutación incluyen histéresis o ventana, con un retraso de hasta 1000 s.

Mejor cuando necesitas:

• Funciones avanzadas: pantalla OLED, comunicación RS485, modos de conmutación flexibles.

• Menú multilingüe (chino, inglés).

• Alta visibilidad en ambientes oscuros.

• Integración con sistemas de control digitales.

Comparación rápida

Aplicaciones de interruptores de presión electrónicos

Sistemas hidráulicos y neumáticos

Monitoree la descarga de la bomba, la obstrucción del filtro o la presión del acumulador. Configure un interruptor de alta presión para detener la bomba y un interruptor de baja presión para arrancarla. Los interruptores electrónicos responden mucho más rápido que los interruptores mecánicos y no se ven afectados por la vibración.

Control de bomba y nivel del tanque

Utilice un interruptor de presión para mantener el nivel del tanque de agua. Cuando la presión cae (nivel bajo), el interruptor arranca la bomba; cuando la presión aumenta (nivel alto), detiene la bomba. El HPM560 con pantalla muestra la presión actual y la salida analógica puede enviar una señal continua a un indicador remoto.

Monitoreo de filtro y presión diferencial

Instale un interruptor de presión diferencial (HPM530) a través de un filtro. Cuando la caída de presión excede el punto de ajuste (filtro obstruido), el interruptor activa una alarma o un ciclo de limpieza. La salida analógica puede registrar el ΔP a lo largo del tiempo.

Protección de máquinas en la fabricación

En prensas, máquinas de moldeo por inyección o bancos de pruebas, un interruptor de presión puede cancelar el ciclo si la presión es demasiado baja o demasiado alta, evitando daños a las herramientas o productos.

Cómo elegir un interruptor de presión electrónico

Rango y tipo de presión

Seleccione un rango donde la presión de funcionamiento normal esté entre el 30 % y el 80 % de la escala completa. Determine si necesita medición calibre, absoluta o diferencial. Para el diferencial, asegúrese de que la presión estática sea ≤ 20 MPa (HPM530).

Cambiar salida y carga

¿Cuántos puntos de conmutación independientes necesitas? ¿Uno (HPM510) o dos (HPM530, HPM560, HPM5010)? Verifique el voltaje y la corriente de la carga. Nuestros interruptores normalmente manejan 24 V/1,2 A o 2 A. Para cargas más grandes, use el interruptor para energizar un contactor.

Salida analógica

Si necesita transmitir una señal de presión continua a un PLC o pantalla, elija un modelo con salida analógica (HPM560, HPM5010, opcional en HPM530). Esto reemplaza un transmisor de presión separado.

Pantalla e interfaz de usuario

Para un monitoreo local y un fácil ajuste, es esencial un modelo con una pantalla LED u OLED brillante. El HPM5010 OLED tiene retroiluminación y es legible con cualquier iluminación. La rotación del cuerpo principal permite un ángulo de visión óptimo después de la instalación.

Comunicación (RS485/Modbus)

Para la integración en una red de automatización digital (p. ej., SCADA, puerta de enlace IoT), elija HPM5010 con RS485 Modbus‑RTU. Puede leer la presión, los puntos de ajuste y el estado del interruptor digitalmente.

Conexión ambiental y de procesos

Todos los modelos son IP65, piezas húmedas de acero inoxidable (304 o 316L). Conexiones de proceso: G1/4, G1/2, M20×1,5 o personalizadas. La temperatura del medio oscila entre -40 ℃ y 120 ℃ según el modelo.

Preguntas frecuentes sobre el interruptor de presión electrónico

¿Cuál es la diferencia entre un presostato mecánico y uno electrónico?

Un interruptor mecánico utiliza un diafragma o pistón con resorte que mueve físicamente un microinterruptor. Tiene piezas móviles, sufre fatiga y deriva y tiene una precisión limitada (±2 % FS o peor). Un interruptor electrónico utiliza un sensor de estado sólido, no tiene piezas móviles, ofrece una precisión de ±0,5 % FS, una larga vida útil (millones de ciclos) y puede incluir una pantalla y una salida analógica.

¿Puede un presostato electrónico reemplazar tanto un manómetro como un transmisor?

Sí. Modelos como HPM560 y HPM5010 combinan una pantalla local (que reemplaza un medidor), dos salidas de interruptor (que reemplazan un interruptor mecánico) y una salida analógica (que reemplaza un transmisor). Esto reduce los componentes, el cableado y el espacio del panel.

¿Cómo configuro el punto de conmutación?

En modelos con pantalla y botones (HPM530, HPM560, HPM5010), simplemente aplique presión o use el menú para ingresar el punto de ajuste deseado. También se puede ajustar la histéresis (la diferencia entre encendido y apagado). Para HPM510 sin pantalla, use un destornillador pequeño para ajustar el potenciómetro mientras monitorea la presión con un manómetro de referencia.

¿Qué es la histéresis y por qué es importante?

La histéresis evita una conmutación rápida cuando la presión ronda el punto de ajuste. Por ejemplo, un punto de ajuste de arranque de la bomba de 5 bar con una histéresis de 1 bar arrancará la bomba a 5 bar y la detendrá a 6 bar (o dependiendo de la configuración). La histéresis ajustable evita ciclos molestos.

¿Puedo utilizar un presostato electrónico en un área a prueba de explosiones?

Los modelos aquí mostrados no están certificados Ex d. Para áreas peligrosas, consulte nuestra serie de transmisores de presión a prueba de explosiones (HPM288, etc.), que también puede proporcionar salidas de conmutación a través de un relé separado en un área segura o utilizar una barrera intrínsecamente segura. Contáctenos para soluciones Ex.

¿Cuál es el ciclo de vida de la salida de relé?

El relé HPM510 está clasificado para >1 millón de operaciones. Los interruptores electrónicos (PNP/NPN) no tienen contactos móviles, por lo que su vida útil es prácticamente ilimitada en condiciones eléctricas nominales.

¿Por qué elegir nuestros presostatos electrónicos?

Combinamos sensores de presión de silicio confiables con electrónica inteligente para ofrecer interruptores precisos, fáciles de usar y diseñados para entornos industriales.

Robusto y confiable

• Carcasa totalmente de acero inoxidable o aluminio, protección IP65.

• Sin resortes mecánicos, sin deriva ni fatiga.

• Protección contra sobrecarga y protección contra polaridad inversa.

Configuración flexible

• Elija salidas de relé, PNP o NPN.

• Puntos de conmutación simples o dobles, además de salida analógica opcional.

• Muchas conexiones de proceso (G1/4, M20×1,5, NPT, etc.).

• Pantallas con cuerpos giratorios (HPM5010) para una mejor visualización.

Fácil de instalar y operar

• Ajuste del setpoint in situ mediante potenciómetro o botones digitales.

• La pantalla LED u OLED clara muestra la presión en vivo y el estado del interruptor.

• Tiempo de respuesta rápido (<10 ms a <30 ms).

Soporte rápido y servicio OEM

Podemos personalizar rangos de presión, lógica de conmutación, unidades de visualización y conexiones eléctricas para pedidos por volumen. Para la creación de prototipos, hay muestras disponibles. Nuestro equipo técnico responde preguntas de configuración dentro de un día hábil.
