¿Cómo instalar correctamente un caudalímetro electromagnético?

Los medidores de flujo electromagnéticos son esenciales para medir líquidos conductores en industrias como la de tratamiento de agua, química, alimentaria y metalúrgica. Pero una instalación incorrecta puede provocar lecturas inexactas, señales inestables o incluso daños al sensor. Entonces, ¿cuál es la forma correcta de instalar un caudalímetro electromagnético como el HFM100? Esta guía lo guía a través de los pasos clave y las mejores prácticas.

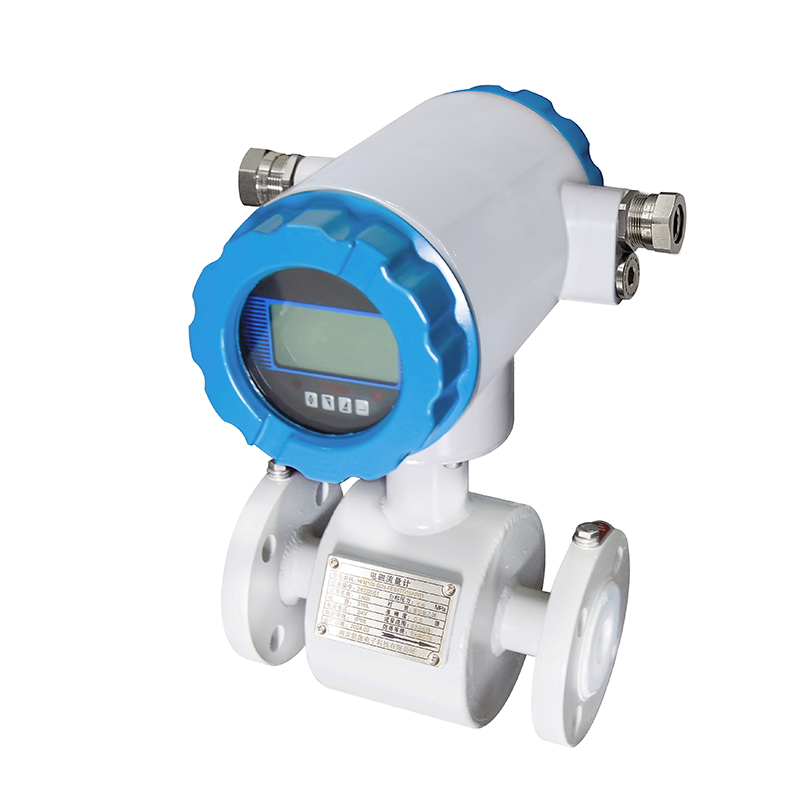

¿Por qué elegir el caudalímetro electromagnético HFM100?

El HFM100 funciona según la ley de inducción electromagnética de Faraday, lo que lo hace ideal para medir líquidos conductores (≥20μS/cm) como ácidos, álcalis, lodos y pulpa. Las características clave incluyen:

• Amplio rango de diámetros: DN6 a DN3000

• Múltiples materiales de revestimiento: CR, PTFE, FPM, PU, ​​F46, PFA para compatibilidad con diversos medios

• Múltiples opciones de electrodos: 316L, Hastelloy B/C, titanio, tantalio, platino

• Alta precisión: pendiente de 0,5 % o 1,0 %

• Salidas flexibles: 4‑20 mA, pulso, RS485, HART

• Versiones a prueba de explosiones disponibles: Ex db ia q [ia Ga] IIC T6 Gb

• Amplio rango de temperatura – sensor: -25°C a 180°C

Guía de instalación paso a paso

1. Comprobaciones previas a la instalación

• Verifique el modelo: confirme que el diámetro nominal, el material del revestimiento y el material del electrodo coincidan con su aplicación.

• Verifique el medio; asegúrese de que la conductividad del fluido sea >20 μS/cm. El medidor no puede medir aceites, gases ni líquidos no conductores.

• Inspeccione el sensor: verifique si hay daños en el revestimiento, los electrodos o las caras de la brida.

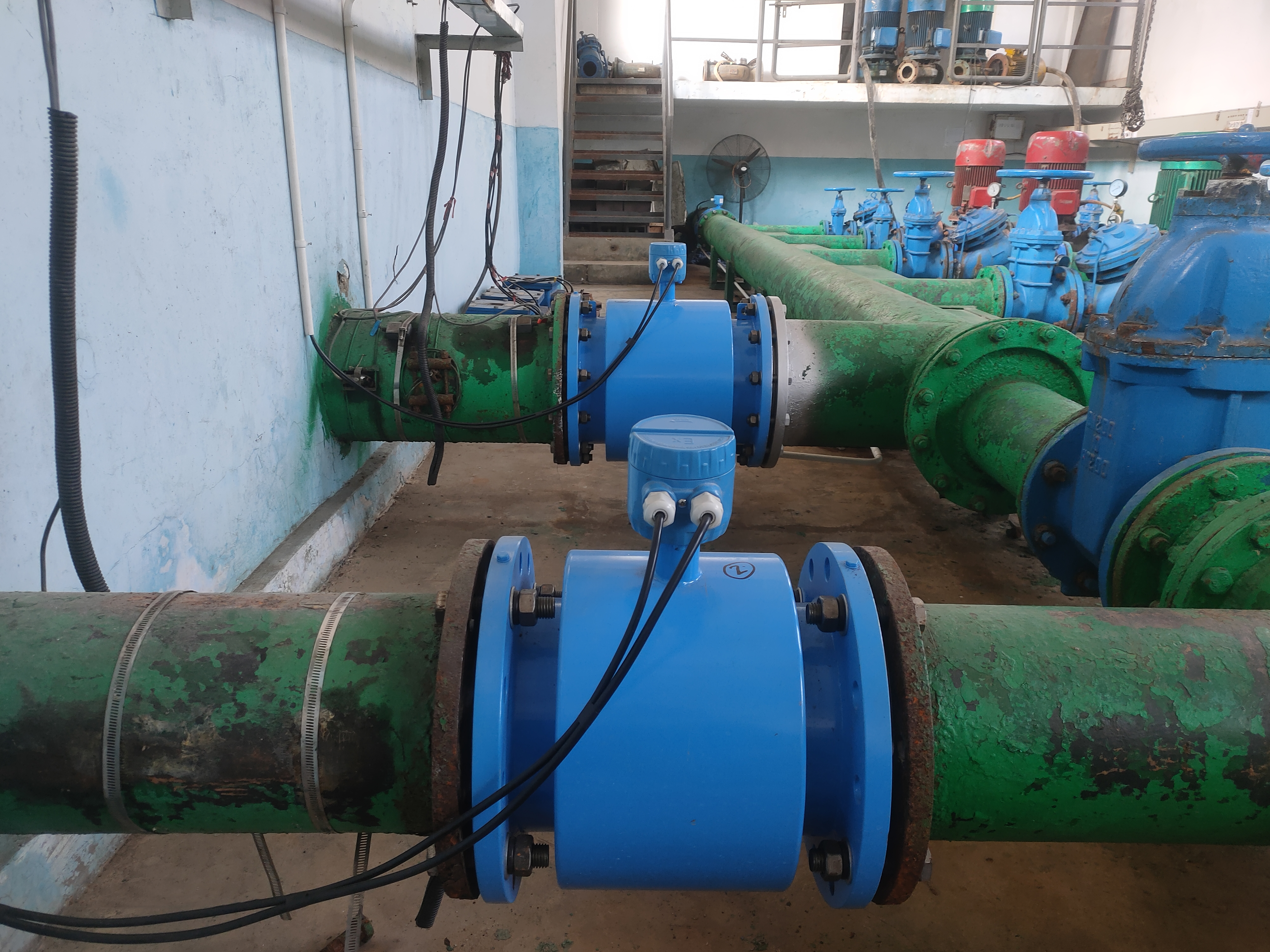

2. Seleccione la ubicación correcta

• Requisito de tubería llena: el medidor de flujo debe instalarse en una sección donde la tubería siempre esté completamente llena de líquido. Evite los puntos altos de la tubería donde se puedan acumular burbujas de aire.

• Tuberías rectas: asegúrese de que las tuberías tengan longitudes rectas suficientes: al menos 5 × DN aguas arriba y 3 × DN aguas abajo del sensor.

• Vibración: evite lugares con vibración excesiva. Para entornos vibrantes, utilice una instalación de tipo separado.

• Interferencia magnética: manténgase alejado de campos magnéticos fuertes (por ejemplo, motores grandes, transformadores).

3. Orientación de montaje

• Instalación horizontal: instale el sensor en un tubo horizontal con los electrodos a los lados (en las posiciones de las 3 y las 9 en punto). Esto evita que se acumulen burbujas en los electrodos.

• Instalación vertical: la instalación vertical es aceptable para flujo ascendente, asegurando que la tubería permanezca llena.

• Nunca lo instale con electrodos en la parte superior o inferior; esto puede atrapar burbujas de aire o sedimentos, provocando errores de medición.

4. Puesta a tierra

Una conexión a tierra adecuada es esencial para los medidores de flujo electromagnéticos para evitar interferencias de ruido eléctrico.

• Conecte a tierra el sensor: conecte los anillos de conexión a tierra (o electrodos de conexión a tierra) a una conexión a tierra adecuada.

• Conecte a tierra el convertidor: asegúrese de que la carcasa del convertidor esté conectada a tierra por separado.

• Para tuberías de plástico o revestidas: instale anillos de conexión a tierra en ambos extremos del sensor.

5. Conexiones eléctricas

• Cable de señal: utilice cables blindados exclusivos para la conexión del sensor al convertidor. Mantenga el cable lo más corto posible (se recomienda <100 m para el tipo integrado).

• Alimentación – conectar 24VDC o 220VAC según el modelo. Verifique la descripción del bloque de terminales antes de realizar el cableado.

• Conexiones de salida: conecte salidas de 4‑20 mA, de pulso o RS485 al sistema de control según sea necesario.

• Prensaestopas: asegúrese de que los prensaestopas estén sellados adecuadamente para mantener la clasificación IP65/IP67.

6. Puesta en servicio del sistema

• Verifique el cableado: verifique que todas las conexiones estén seguras y correctas.

• Encendido: aplique energía y verifique que la pantalla LCD muestre un inicio normal.

• Detección de tubería vacía: confirme que la alarma de tubería vacía esté funcionando correctamente.

• Ajuste a cero: con la tubería llena y el flujo detenido, realice la calibración a cero a través del menú del convertidor.

• Configuración de rango: configure el rango de flujo de acuerdo con los requisitos de su proceso.

• Verifique las lecturas: compare la lectura de flujo con una medición de referencia, si es posible.

Errores comunes para evitar

Pensamientos finales

La instalación de un medidor de flujo electromagnético como el HFM100 requiere especial atención a la posición de la tubería, la orientación de los electrodos, la conexión a tierra y los requisitos de la tubería recta. Seguir estas pautas garantiza una medición de flujo precisa y confiable y una estabilidad a largo plazo. Si necesita ayuda para seleccionar el material de revestimiento, el tipo de electrodo o el método de instalación adecuados para su aplicación específica, contáctenos para obtener asistencia técnica gratuita.

¿Necesita un medidor de flujo electromagnético confiable para su próximo proyecto? Consulte las especificaciones del HFM100 o solicite una cotización hoy.
