¿Cómo instalar correctamente un transmisor de presión diferencial de silicio monocristalino?
Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-06-13 Origen:Sitio
¿Cómo instalar correctamente un transmisor de presión diferencial de silicio monocristalino?
Los transmisores de presión diferencial son esenciales para medir el flujo, el nivel y la presión de líquidos, gases o vapor en industrias como la petrolera, química, eléctrica y siderúrgica. Pero una instalación inadecuada puede provocar lecturas inexactas, desviaciones o incluso daños al equipo. Entonces, ¿cuál es la forma correcta de instalar un transmisor de presión diferencial de alto rendimiento como el transmisor de presión diferencial de silicio monocristalino HPM82 ? Esta guía lo guía a través de los pasos clave y las mejores prácticas.
¿Por qué elegir el HPM82?
El HPM82 utiliza un sensor de silicio monocristalino basado en MEMS con compensación inteligente de temperatura y presión estática. Los beneficios clave incluyen:
Amplio rango: de –1 kPa a 1 kPa (S1) o –6 kPa a 6 kPa (S2), con una relación de reducción de 3:1.
Alta precisión: ±0,1 % para TD 1:1, ±0,1 % × TD para una reducción más alta.
Construcción robusta: carcasa de aleación de aluminio IP66, múltiples materiales resistentes a la corrosión (316L, Hastelloy C, tantalio, diafragma chapado en oro).
Salida flexible: 4‑20mA con protocolo HART.
Opciones a prueba de explosiones: Ex db IIC T4…T6 y Ex ia II CT6.
Fácil de usar: pantalla LCD retroiluminada de 5 dígitos, tres botones locales para ajuste in situ.
Guía de instalación paso a paso
1. Seleccione la ubicación correcta
Elija un lugar alejado de vibraciones, calor directo y vapores corrosivos.
Temperatura ambiente para uso general: –40 a 85°C (para llenado de aceite de fluorocarbono: –10 a 60°C).
Asegúrese de que el transmisor sea fácilmente accesible para mantenimiento y lectura de la pantalla.
2. Orientación de montaje

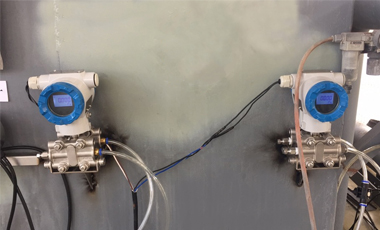

El HPM82 se puede montar vertical u horizontalmente utilizando el soporte de 2 pulgadas suministrado (tableta o soporte en ángulo recto).
Para medición de flujo de líquido, gas o vapor: Monte el transmisor debajo de la placa de orificio o elemento de flujo para mantener las líneas de impulso inundadas de líquido y evitar burbujas de gas.

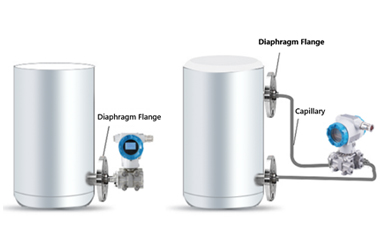

Para medición de nivel (tanque abierto): Monte el lado de baja presión ventilado a la atmósfera, el lado de alta presión conectado al fondo del tanque.
Para medición de nivel (tanque cerrado): Conecte ambos lados de alta y baja presión. Utilice recipientes de condensado para el servicio de vapor.
3. Tubería de impulso
Mantenga las líneas de impulso lo más cortas posible, con una pendiente de al menos 1:10 hacia abajo desde las tomas de proceso hasta el transmisor.
Utilice el mismo diámetro y longitud para los lados de alta y baja presión para minimizar los errores diferenciales.
Instale válvulas de aislamiento (p. ej., colectores de tres o cinco válvulas) para permitir el ajuste a cero y la extracción del transmisor sin detener el proceso.
4. Conexiones eléctricas
Utilice cable de par trenzado blindado. Conecte el blindaje a tierra solo en un extremo.
Para la comunicación HART, asegúrese de una resistencia de carga de al menos 250 Ω en el bucle.
Fuente de alimentación: CC 10,5–45 V para servicio general; CC 10,5–26 V para versiones con seguridad intrínseca/a prueba de explosiones.
Entrada de cable: M20×1,5 rosca hembra. Utilice prensaestopas a prueba de explosiones para áreas peligrosas.
5. Ajuste de cero y span
Después de la instalación y antes de presurizar, ventile ambos puertos de presión a la atmósfera (para el medidor DP) y ajuste el cero usando los tres botones locales o un comunicador HART.
El cero y el intervalo se pueden migrar dentro de ±20 % del rango máximo utilizando el software de configuración o el terminal portátil.
El protocolo HART permite el ajuste remoto de cero/span y la selección de salida de raíz cuadrada para la medición de flujo.
6. Prueba de fugas y puesta en servicio
Abra lentamente las válvulas de aislamiento. Nunca abra repentinamente las válvulas del lado de alta y de baja; use primero la válvula de compensación.
Verifique si hay fugas en todas las conexiones.
Supervise la pantalla LCD para obtener lecturas estables. Para aplicaciones de flujo, habilite la salida de raíz cuadrada si aún no está configurada.
Errores comunes para evitar
Error | Consecuencia | Solución |
|---|---|---|
Montaje del transmisor encima del proceso para gas/vapor húmedo | El condensado se drena y provoca errores de medición. | Monte debajo o use recipientes para condensado |
Usando líneas de impulso de diferentes longitudes | Errores de presión estática | Mantenga ambas líneas idénticas |
Olvidar abrir la válvula ecualizadora antes de retirar el transmisor | Daño por sobrepresión al sensor | Siga siempre el procedimiento del colector de tres válvulas. |
No conectar a tierra el escudo | Ruido y lecturas inestables. | Escudo de tierra en un extremo |
Exceso de presión estática (16 MPa para HPM82) | Daño permanente del sensor | Verifique la presión del proceso antes de la instalación. |
Pensamientos finales
La instalación adecuada de un transmisor de presión diferencial de silicio monocristalino como el HPM82 garantiza un rendimiento confiable, estabilidad a largo plazo y operación segura. Siga las pautas del fabricante, respete las condiciones del proceso y utilice siempre los materiales correctos para sus medios. Si necesita ayuda para seleccionar el material de diafragma o el aceite de llenado adecuado para su aplicación específica, contáctenos; estaremos encantados de ayudarle.
¿Necesita un transmisor de presión diferencial confiable para su próximo proyecto? Consulte las especificaciones del HPM82 o solicite una cotización hoy.
