¿Cómo instalar correctamente un indicador de nivel magnético?

Los indicadores de nivel magnéticos se utilizan ampliamente en aplicaciones de control de procesos industriales, petroquímicos y metalúrgicos, especialmente en entornos de alta temperatura y alta presión. Pero una instalación incorrecta puede provocar lecturas falsas, flotadores atascados o incluso daños al equipo. Entonces, ¿cuál es la forma correcta de instalar un indicador de nivel magnético como el HYM‑UZ? Esta guía lo guía a través de los pasos clave y las mejores prácticas.

¿Por qué elegir el indicador de nivel magnético HYM‑UZ?

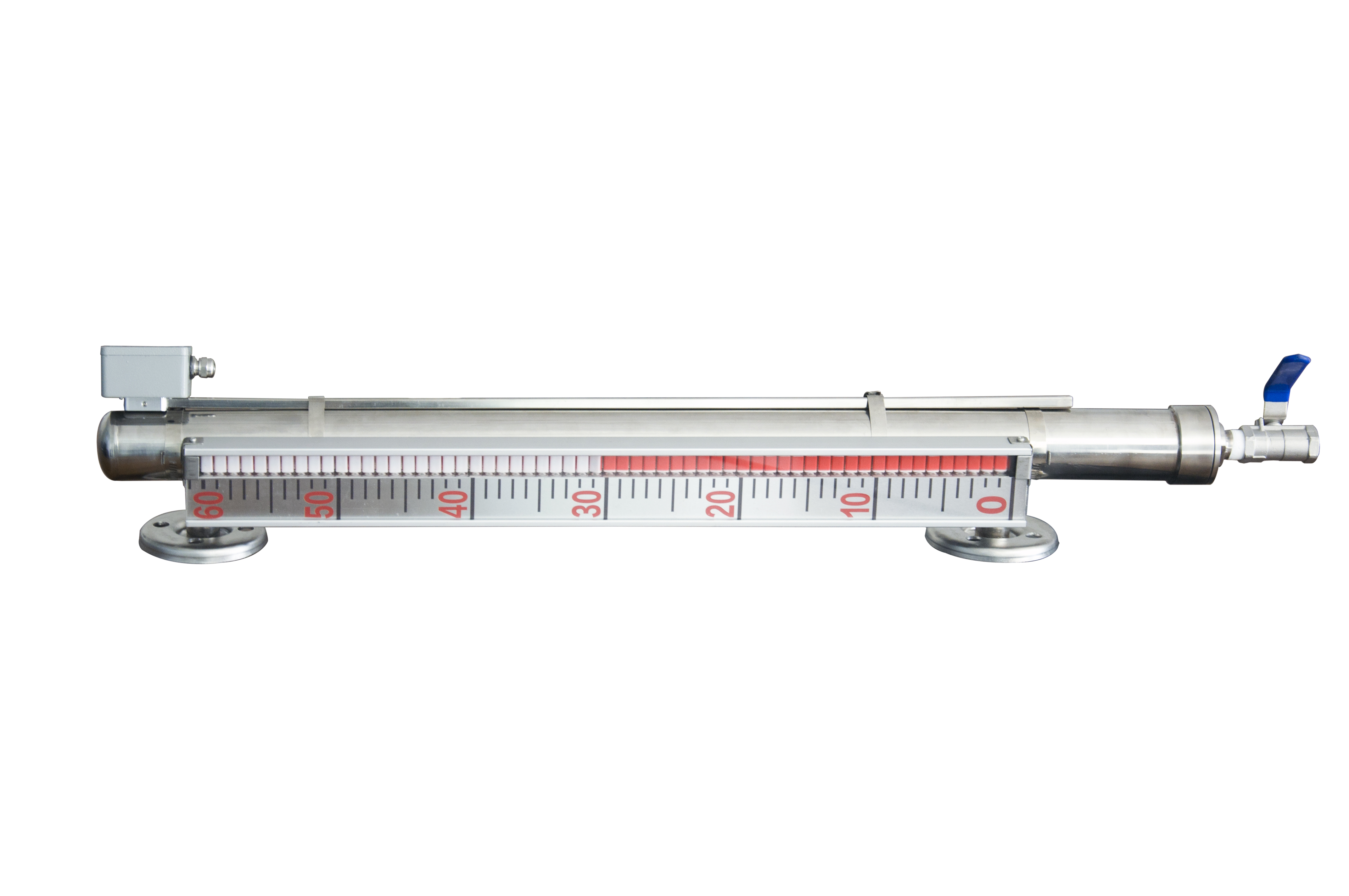

El HYM‑UZ consta de una cámara conectada al tanque mediante tuberías de derivación, con un flotador equipado con un imán que sube y baja con el nivel del líquido. Este movimiento gira banderas magnéticas rojas/blancas para proporcionar una indicación visual clara del nivel: rojo para líquido, blanco para espacio de vapor. Las características clave incluyen:

• Amplio rango de medición: 200 mm a 10 000 mm

• Alta precisión: ±10 mm

• Amplio rango de temperatura – –150°C a 400°C

• Capacidad de presión: hasta 10,0 MPa

• Múltiples opciones de materiales: 304, 316L, PE, PP, UPVC, revestido con PTFE y personalizados

• Transmisor opcional: 4‑20 mA, RS485 o HART para monitoreo remoto

• Tipos especiales disponibles: versiones anticorrosión, a prueba de explosiones, con camisa de vapor y de baja temperatura

Guía de instalación paso a paso

1. Comprobaciones previas a la instalación

• Verifique el modelo: confirme que el material de la cámara, el flotador y las conexiones del proceso coincidan con los requisitos de su pedido y aplicación.

• Verifique el flotador: asegúrese de que se mueva libremente dentro de la cámara. Retire cualquier material de embalaje o tapones protectores antes de la instalación.

• Inspeccione las banderas: asegúrese de que las banderas magnéticas roja y blanca giren suavemente y no estén atascadas.

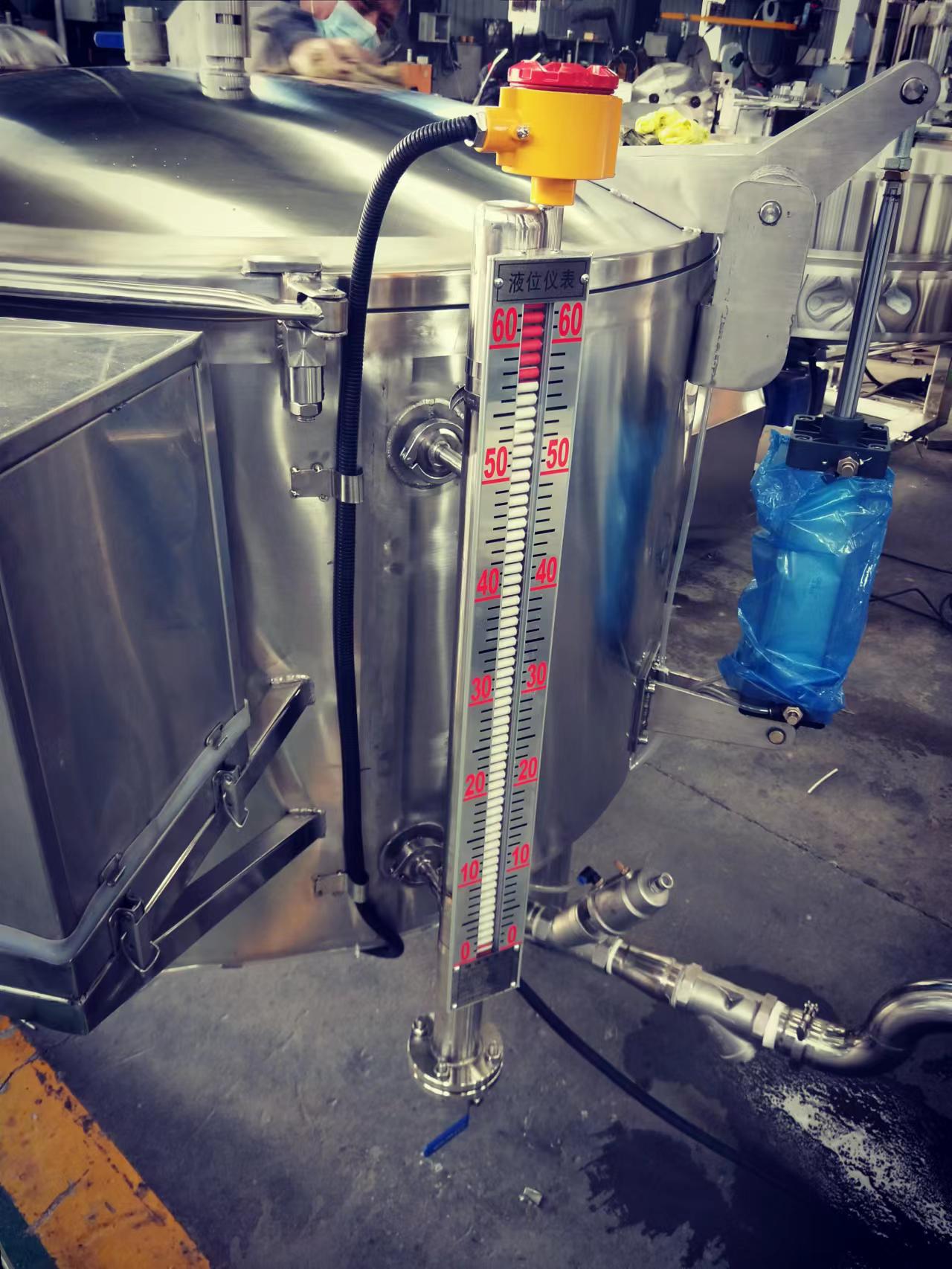

2. Montaje de la cámara

• Montaje vertical: la cámara debe instalarse verticalmente (dentro de ±2°) para garantizar que el flotador se mueva libremente.

• Tubería de derivación: conecte las tuberías de derivación superior e inferior al tanque. La conexión superior debe regresar al espacio de vapor y la conexión inferior al espacio de líquido.

• Válvulas de aislamiento: instale válvulas de aislamiento entre el tanque y la cámara. Esto permite el mantenimiento y limpieza sin necesidad de drenar el tanque.

• Para modelos con camisa de vapor: conecte la entrada y salida de vapor para aplicaciones con calefacción para evitar la solidificación del medio.

3. Instalación del flotador

• Orientación del flotador: instale el flotador con el extremo del imán hacia arriba (marcado en el cuerpo del flotador). La instalación inversa hará que el indicador muestre un nivel incorrecto.

• Inserción suave: inserte el flotador lentamente en la cámara para evitar daños por impacto. Nunca dejes caer el flotador.

• Para los modelos montados en la parte superior, utilice un alambre guía o una varilla para asegurarse de que el flotador entre recto en la cámara.

4. Conexiones de proceso

• Conexiones de brida: alinee las bridas, instale juntas y apriete los pernos de manera uniforme en forma cruzada. Material de junta recomendado: PTFE o grafito para resistencia química.

• Conexiones roscadas: aplique cinta de PTFE a las roscas macho y apriete al par recomendado. No apriete demasiado.

• Conexiones de triple abrazadera: utilice juntas y abrazaderas adecuadas para garantizar un sellado seguro y sin fugas.

5. Instalación del transmisor (opcional)

• Monte el transmisor de nivel magnético HYM880 (o equivalente) en la cámara.

• Conecte la señal de salida (4‑20 mA, RS485 o HART) al sistema de control.

• Asegúrese de que el prensaestopas esté correctamente sellado, especialmente para los modelos a prueba de explosiones.

• Calibre el transmisor según los parámetros de rango y densidad.

6. Puesta en servicio del sistema

• Abra lentamente las válvulas de aislamiento para permitir que entre líquido en la cámara. Una presurización repentina puede dañar el flotador.

• Observe las banderas magnéticas: deberían girar suavemente a medida que aumenta el nivel del líquido.

• Verifique si hay fugas en todos los puntos de conexión.

• Para salida remota, verifique que la señal coincida con la lectura visual.

• Ajuste el cero y el intervalo si es necesario utilizando la configuración integrada del transmisor.

Errores comunes para evitar

Ejemplo de aplicación en el mundo real

Una planta química necesitaba una indicación de nivel fiable para un reactor de alta temperatura (250 °C) que contenía ácido corrosivo. Instalaron el HYM‑UZ con una cámara de 316L, un flotador revestido de PTFE y una opción con camisa de vapor para evitar la cristalización media. La cámara se montó verticalmente con válvulas de aislamiento y se conectó al tanque mediante bridas DN50. Se agregó un transmisor HYM880 con salida HART de 4‑20 mA para monitoreo remoto. Después de la puesta en servicio, el sistema proporcionó lecturas de nivel estables y precisas sin problemas de mantenimiento durante más de dos años, incluso en condiciones corrosivas y de alta temperatura.

Pensamientos finales

La instalación adecuada de un indicador de nivel magnético es esencial para una medición de nivel precisa y confiable y una larga vida útil. Verifique siempre la orientación del flotador, monte la cámara verticalmente y utilice los materiales correctos para su aplicación. Si no está seguro de qué modelo HYM‑UZ se adapta a su proceso (ya sea que necesite una versión estándar, un tipo de baja temperatura o una opción con camisa de vapor), contáctenos para obtener asistencia gratuita para la selección.

¿Necesita un indicador de nivel magnético confiable para su próximo proyecto? Consulte las especificaciones de HYM‑UZ o solicite una cotización hoy.

— El equipo de ingeniería de Hangjia
