¿Cómo instalar correctamente un medidor de nivel por radar?

Los medidores de nivel por radar son esenciales para la medición de nivel sin contacto en industrias como el tratamiento de agua, el procesamiento químico y la minería. Pero una instalación incorrecta puede provocar lecturas inestables, pérdida de señal o mediciones inexactas. Entonces, ¿cuál es la forma correcta de instalar un medidor de nivel por radar como el HYM503? Esta guía lo guía a través de los pasos clave y las mejores prácticas.

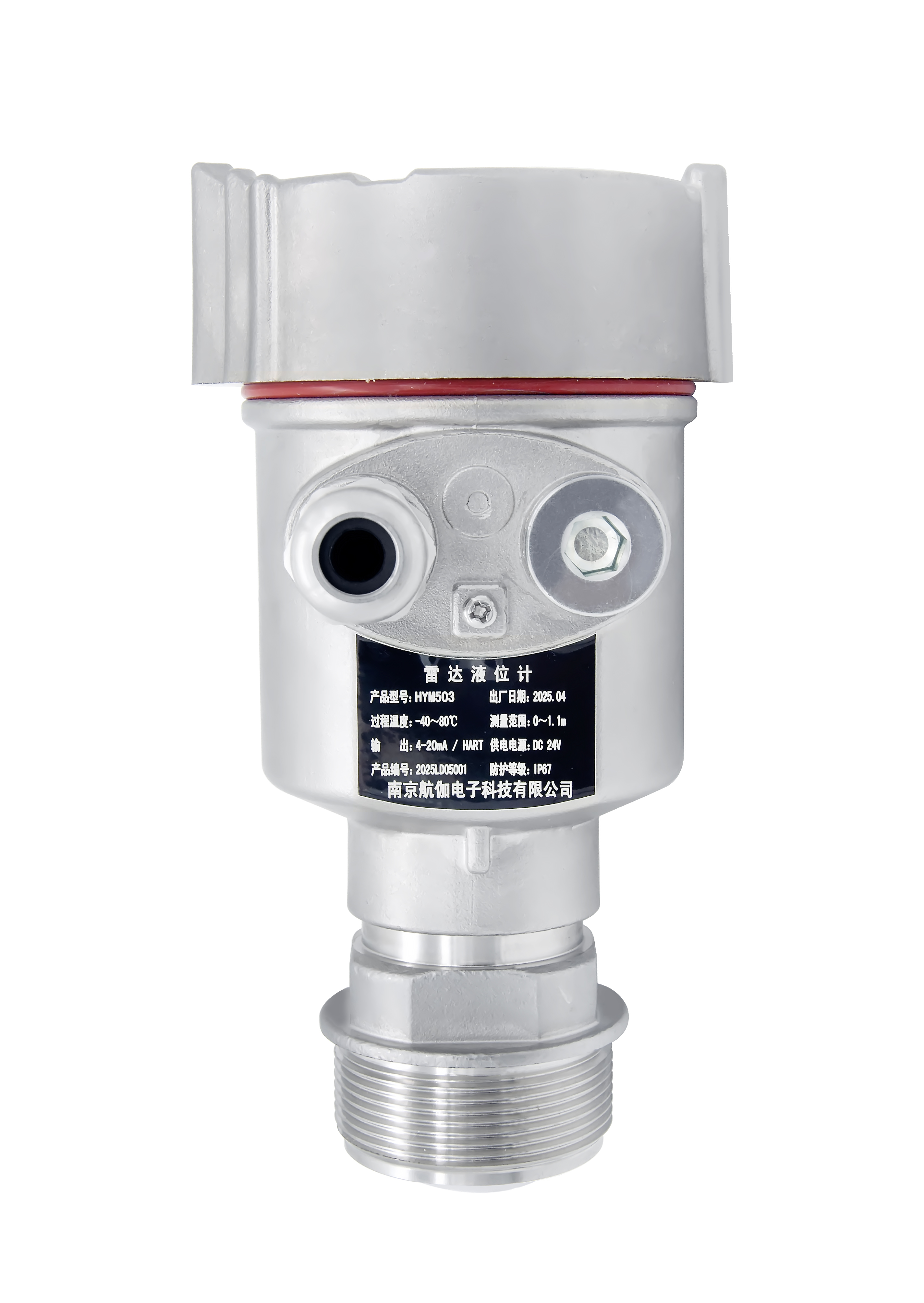

¿Por qué elegir el medidor de nivel por radar HYM503?

El HYM503 utiliza tecnología de onda continua de frecuencia modulada (FMCW) para una medición de nivel sin contacto de alta precisión. Las características clave incluyen:

• Amplio rango de medición: hasta 120 metros

• Alta precisión: ±2 mm (para un alcance de 30 m)

• Múltiples opciones de antena: PTFE, SS304 con PTFE, adecuadas para entornos corrosivos y de alta temperatura

• Salidas flexibles: 4‑20 mA, HART, Modbus

• Gran adaptabilidad: funciona con polvo, grumos, polvos y líquidos

• Protección IP66: robusta para exteriores y entornos hostiles

• Configuración sencilla: mediante teclas integradas, dispositivo portátil HART o software para PC

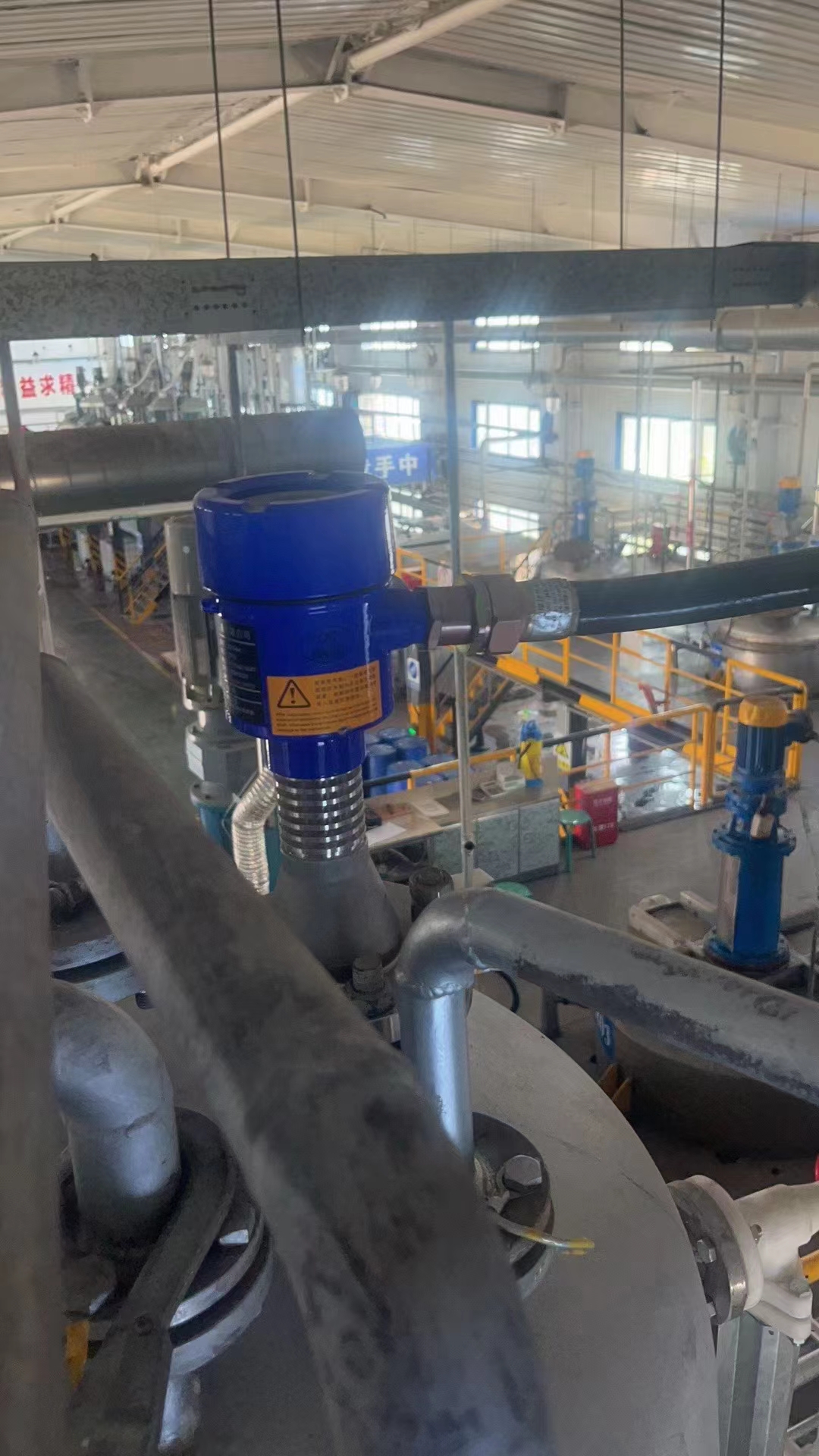

Guía de instalación paso a paso

1. Seleccione la posición de instalación correcta

• Evite obstrucciones: el haz de la antena debe tener un camino despejado hacia la superficie medida. Evite instalaciones cerca de paredes de tanques, escaleras o estructuras internas.

• Evite chorros de llenado; no instale el medidor directamente encima de la entrada de material. La caída del material puede provocar falsos reflejos y errores de medición.

• Para tanques cónicos: coloque el medidor de modo que el haz golpee directamente el fondo del tanque. La instalación descentrada puede provocar lecturas inexactas a niveles bajos.

• Para pozos tranquilizadores o tuberías de derivación: se recomiendan para superficies turbulentas o espuma, ya que proporcionan una superficie de reflexión estable.

2. Elija el tipo de antena adecuado

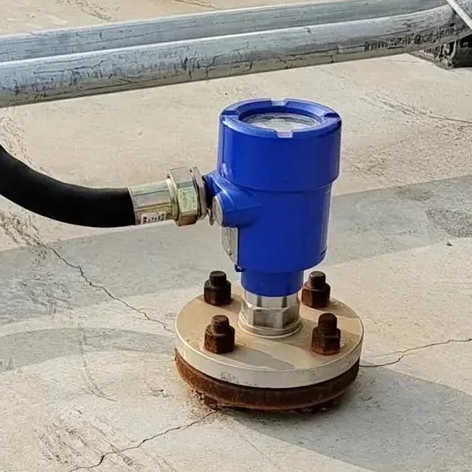

El HYM503 admite conexiones de rosca, soporte o brida; seleccione el método de montaje adecuado según el diseño de su tanque.

3. Orientación de montaje

• Montaje vertical: instale el medidor con la antena mirando hacia abajo. El ángulo del haz es de ±4° (o menos para antenas más grandes). La instalación inclinada puede provocar la desviación de la señal.

• Espacio libre: garantice un espacio suficiente entre la antena y el nivel máximo de material para evitar contacto o recubrimiento.

• Para tanques de plástico, es posible que se necesiten placas de metal o pozos amortiguadores para mejorar la reflexión de la señal si el medio tiene una constante dieléctrica baja.

4. Conexión eléctrica

• Fuente de alimentación: 18‑36 VCC. Utilice una fuente de alimentación regulada para un funcionamiento estable.

• Cableado de salida: conecte 4‑20 mA, HART o Modbus según su sistema de control.

• Blindaje de cables: utilice cables de par trenzado blindados para las líneas de señal. Conecte el blindaje a tierra en un extremo.

• Prensaestopas: garantice un sellado adecuado para mantener la protección IP66.

5. Configuración y configuración

• Configuración de parámetros: utilice las teclas integradas para configurar el rango de medición, el modo de salida y el tipo de aplicación.

• Comunicación HART: para configuración remota, utilice un dispositivo portátil HART o un software para PC.

• Función de aprendizaje: el HYM503 incluye una función de aprendizaje para excluir ondas de interferencia y adaptarse a entornos de tanques complejos.

6. Puesta en servicio

• Verifique la intensidad de la señal; después de la instalación, verifique la calidad de la señal y la curva del eco.

• Ajuste la configuración si es necesario: si se detectan ecos falsos, ajuste el umbral o utilice la función de aprendizaje para filtrarlos.

• Verifique la medición: compare el nivel mostrado con la medición manual o un sensor de referencia.

Errores comunes para evitar

Pensamientos finales

La instalación de un medidor de nivel de radar como el HYM503 requiere especial atención a la posición, la selección de la antena, la trayectoria del haz y las conexiones eléctricas. Seguir estas pautas garantiza una medición de nivel precisa y confiable y una estabilidad a largo plazo. Si necesita ayuda para seleccionar el tipo de antena o el método de instalación correcto para su tanque, contáctenos para obtener asistencia técnica gratuita.

¿Necesita un medidor de nivel por radar confiable para su próximo proyecto? Consulte las especificaciones del HYM503 o solicite una cotización hoy.

Resumen: Esta guía proporciona instrucciones paso a paso para instalar el medidor de nivel por radar HYM503, y cubre la selección de posición, elección de antena, orientación de montaje, cableado, configuración y puesta en servicio. Destaca errores comunes, como posicionamiento incorrecto o rutas de señal bloqueadas, e incluye un ejemplo de aplicación del mundo real. Una instalación adecuada garantiza una medición de nivel precisa y estable en entornos industriales desafiantes.
