¿Qué transmisor de presión sanitario maneja alta presión?

¿Pueden sus sensores de proceso sobrevivir a un pico de presión masivo sin comprometer la esterilidad de todo su lote? En sectores exigentes como el de productos lácteos, bebidas y productos biofarmacéuticos, los ingenieros de planta caminan constantemente en la cuerda floja. A un lado de la instalación, los transmisores industriales estándar manejan fácilmente la alta presión pero albergan bacterias peligrosas en hilos ocultos y patas muertas. Por otro lado, los sensores sanitarios típicos permanecen perfectamente limpios, pero con frecuencia fallan o se descalibran cuando son golpeados por una fuerte tensión mecánica.

Para afrontar esta paradoja operativa diaria, los administradores de instalaciones deben evaluar rigurosamente su instrumentación. Los sensores de nivel de líquido de baja presión estándar simplemente no sobrevivirán aquí. En esta guía completa, desglosaremos los factores de ingeniería críticos involucrados en la selección de un transmisor de presión sanitario duradero . Aprenderá exactamente cómo la instrumentación especialmente diseñada resiste los duros picos de alta presión y los intensos ciclos de lavado térmico sin sacrificar la integridad higiénica.

Conclusiones clave

• Refuerzo estructural especializado: un sensor higiénico estándar no está diseñado universalmente para soportar tensiones mecánicas extremas. Necesita modelos específicos diseñados con diafragmas de descarga engrosados ​​para evitar la ruptura de la membrana durante sobretensiones repentinas de la bomba.

• Materiales húmedos avanzados: el uso de aleaciones o cerámicas de primera calidad proporciona una resistencia vital contra productos químicos de limpieza agresivos y condiciones de alta sobrepresión, lo que evita la deformación permanente del sensor.

• Dinámica de presión térmica: Los procesos de alta presión en instalaciones sanitarias generan inherentemente un calor intenso. El aislamiento térmico especializado es absolutamente fundamental para sobrevivir a los ciclos térmicos estándar de limpieza in situ y esterilización in situ.

• Cumplimiento estricto: cualquier instrumentación implementada en aplicaciones alimentarias o farmacéuticas debe cumplir con estrictos estándares de la industria, como las pautas 3-A, EHEDG y FDA. Esto garantiza cero contaminación del proceso.

El desafío: combinar alta presión con estándares higiénicos

Los ingenieros que trabajan en sectores sanitarios se enfrentan a un dilema mecánico único. Tienen la tarea de medir presiones extremas del sistema y, al mismo tiempo, mantener un entorno completamente estéril y sin grietas. Un compromiso en cualquiera de los frentes conduce directamente a pérdidas catastróficas de lotes o fallas críticas de seguridad.

En aplicaciones sanitarias, la alta presión se refiere a procesos que superan con creces los niveles estándar de transporte de fluidos. Considere una planta de homogeneización de lácteos. Para descomponer eficazmente las moléculas de grasa, los líquidos se hacen pasar a través de válvulas microscópicas a presiones que oscilan entre 150 y 400 bar. De manera similar, las bombas de alta presión utilizadas en los patines de filtración de flujo cruzado farmacéuticos generan una inmensa fuerza mecánica dinámica. Los sensores estándar generalmente están calibrados para monitorear el nivel del tanque de baja presión. En consecuencia, fallarán rápidamente o sufrirán una grave desviación de la calibración cuando se expongan a estas cargas intensas y pulsantes.

Además, los sensores industriales tradicionales de alta presión son innegablemente robustos, pero son totalmente inadecuados para entornos estériles. Con frecuencia cuentan con conexiones roscadas, puertos de detección empotrados o tramos muertos estrechos. Estos elementos de diseño específicos crean zonas muertas microscópicas donde los medios de proceso se estancan. Este estancamiento proporciona un caldo de cultivo para las colonias bacterianas. Además, la instrumentación industrial estándar puede utilizar sellos de elastómero que no son de calidad alimentaria o fluidos de llenado internos que plantean un grave riesgo de contaminación en caso de que se produzca una rotura del diafragma.

Principales tecnologías: ¿Qué arquitectura de sensores gana?

Seleccionar la tecnología de detección correcta es fundamental para la confiabilidad a largo plazo. Los diferentes materiales de diafragma y arquitecturas de sensores internos reaccionan de manera única al estrés mecánico, la vibración de alta frecuencia y los medios abrasivos.

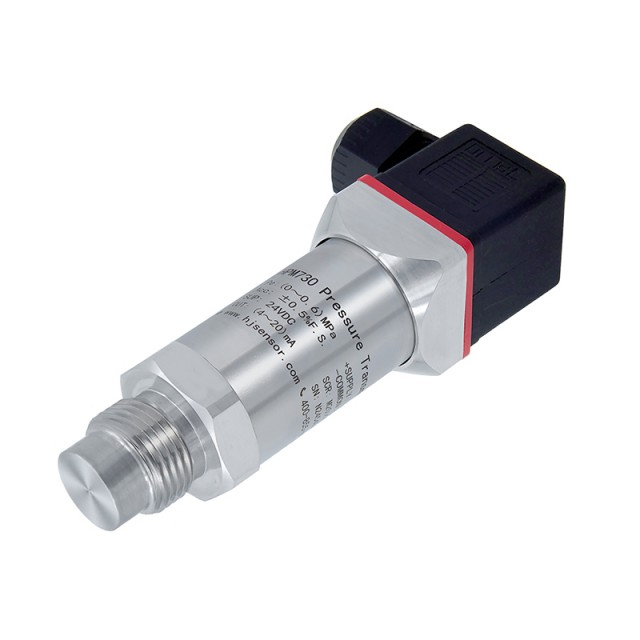

Cerrar la brecha entre robustez y esterilidad requiere un especialmente diseñado transmisor de presión higiénico de alta presión . Esta clase especializada de instrumentación combina durabilidad industrial de servicio pesado con un cumplimiento sanitario absoluto. Por ejemplo, los modelos avanzados están diseñados para manejar rangos extremos de hasta 100 MPa manteniendo una cara de detección perfectamente nivelada. Al incorporar arquitecturas internas estructuralmente reforzadas, estos transmisores brindan lecturas precisas de alta presión sin introducir el más mínimo riesgo de contaminación en la línea de proceso.

La característica que define a cualquier sensor higiénico es su diafragma enrasado. Esta superficie perfectamente plana se alinea perfectamente con la pared interior de la tubería, evitando activamente la acumulación de medios pegajosos. Para aplicaciones altamente intensivas, un transmisor de presión de diafragma rasante de alto rango está diseñado con membranas de espesor exclusivo. Utilizando acero inoxidable 316L de primera calidad y roscas de descarga especializadas G1 o G1/2, este refuerzo geométrico deliberado permite que la membrana metálica absorba picos repentinos de presión. Maneja fácilmente los efectos agresivos del golpe de ariete sin perder integridad estructural ni cambiar su línea base de medición.

Detrás de la membrana metálica rasante, muchos transmisores sanitarios de alto rendimiento dependen de chips de silicio piezoresistivos. El espacio microscópico entre el diafragma de descarga externo y el chip de silicio interno se llena con un volumen mínimo de fluido del sistema aprobado por la FDA, como el aceite sintético Neobee. Cuando el fluido del proceso empuja contra el diafragma de descarga, el aceite interno transfiere esa fuerza exacta al chip de silicio altamente sensible. Esta tecnología específica ofrece una precisión excepcional, histéresis mínima y tiempos de respuesta ultrarrápidos en sistemas de alta presión que fluctúan rápidamente.

Gestión del calor: la dinámica de presión térmica

En las modernas instalaciones farmacéuticas y de procesamiento de alimentos, la presión y la temperatura están indisolublemente ligadas. Las líneas de proceso de alta presión, en particular las utilizadas en pasteurización o esterilización por vapor, implican inherentemente cargas térmicas extremas que pueden destruir fácilmente los componentes electrónicos estándar.

Al especificar un sensor para entornos de alta presión, los ingenieros de planta deben tener en cuenta simultáneamente la dinámica térmica. Los medios de proceso bajo inmensa presión generan calor naturalmente a través de la fricción y la compresión. Más allá del proceso en sí, los agresivos protocolos de limpieza necesarios para mantener una higiene estricta someten a los sensores a un choque térmico severo.

Para mantener una esterilidad absoluta sin el costoso tiempo de inactividad que supone el desmantelamiento de los sistemas de tuberías, las instalaciones dependen en gran medida de protocolos de lavado automatizados. Estos ciclos limpian la infraestructura con productos químicos cáusticos y vapor a alta presión, manteniendo frecuentemente la temperatura a 150 °C durante períodos prolongados. Para sobrevivir a este entorno brutal, un transmisor de presión higiénico de alta temperatura es absolutamente esencial. Estas sofisticadas unidades cuentan con aletas de refrigeración integradas mecanizadas directamente en el cuello del sensor. Esta extensión física distancia los delicados circuitos electrónicos del calor extremo de la conexión del proceso. Además, utilizan aceites de relleno de calidad alimentaria especializados para altas temperaturas, diseñados para resistir la ebullición o la expansión bajo cargas térmicas intensas.

Durante un ciclo de esterilización por vapor estándar, un sensor puede experimentar un cambio brutal de temperatura, saltando de una temperatura ambiente de 20 °C a 150 °C en cuestión de segundos. Un sensor estándar presentará una grave desviación de la salida bajo este rápido choque térmico, lo que provocará lecturas de presión falsas. Los transmisores sanitarios premium están equipados con microprocesadores avanzados que compensan automáticamente estos gradientes repentinos de temperatura. Esto garantiza que la señal de salida permanezca estable, precisa y confiable durante todo el ciclo de limpieza.

Características clave a buscar en instrumentos sanitarios de alta presión

Al evaluar las hojas de especificaciones, quienes toman decisiones deben mirar mucho más allá del rango operativo básico. Varios parámetros técnicos críticos dictan exactamente qué tan bien funcionará un sensor cuando se lo someta a un ambiente estéril de alta presión.

En primer lugar, es vital comprender las distinciones cruciales entre presión operativa estándar, sobrepresión y presión de estallido. Cuando un técnico cierra rápidamente una válvula sanitaria, induce un aumento de fluido que puede triplicar momentáneamente la presión del sistema. Los compradores deben verificar que los límites de sobrecarga del sensor excedan cómodamente el pico de presión potencial máximo de su sistema de bomba específico.

Además, la higiene depende en gran medida de la suavidad microscópica de las partes mojadas. La rugosidad de la superficie, denominada valor Ra, debe controlarse estrictamente. Para la mayoría de aplicaciones sanitarias estándar, es obligatorio un valor Ra inferior a 0,8 µm. Para procesos biofarmacéuticos ultrapuros, las superficies electropulidas con un Ra inferior a 0,4 µm son el estándar de la industria. Esta extrema suavidad previene activamente la adhesión bacteriana, incluso cuando se fuerza un medio pegajoso contra la superficie con altos caudales.

La alta presión dicta fundamentalmente el tipo de conexión mecánica que se puede utilizar de forma segura. Si bien las Tri-Clamps estándar son omnipresentes en toda la industria alimentaria, son muy propensas a ceder o a reventar la junta bajo una presión extrema que supera los 40 bar. Para sistemas sanitarios de alta presión, los ingenieros especifican abrazaderas de alta presión de alta resistencia, conexiones roscadas DIN 11851 o conexiones roscadas al ras especializadas selladas con juntas tóricas de elastómero que cumplen con la FDA para garantizar un sello a prueba de fugas.

Tendencias de la industria: el cambio hacia instrumentación inteligente y de alta sobrecarga

El panorama de la instrumentación industrial está evolucionando rápidamente. Impulsados ​​por las demandas de una mayor eficiencia operativa y normas de seguridad más estrictas, estamos viendo un cambio significativo en la forma en que las plantas de procesos abordan la adquisición de instrumentación. Los administradores de instalaciones ya no se limitan a comprar hardware. En cambio, están invirtiendo en puntos de datos precisos para optimizar los variadores de frecuencia en bombas de alta presión.

Al utilizar transmisores de presión de alta precisión con tiempos de respuesta increíblemente rápidos, los sistemas de control modernos pueden acelerar dinámicamente las velocidades de las bombas. Esto evita la sobrepresurización, reduce el consumo total de energía y minimiza el desgaste mecánico de la infraestructura. Además, la integración de la conectividad IO-Link se está convirtiendo rápidamente en un requisito estándar. Este protocolo digital permite el monitoreo continuo de la condición y el mantenimiento predictivo. Los operadores de plantas ahora pueden detectar fatiga del sensor o desviaciones menores en la calibración mucho antes de que ocurra una falla catastrófica de alta presión, lo que reduce drásticamente el tiempo de inactividad no programado.

Aplicaciones industriales para sensores sanitarios de alta presión

Los sensores sanitarios de alta presión se implementan en múltiples sectores donde la integridad higiénica y el rendimiento mecánico robusto son igualmente críticos. En estos entornos exigentes, los sensores industriales estándar introducirían graves riesgos de contaminación, mientras que los sensores sanitarios básicos simplemente fallarían bajo la tensión mecánica.

La industria de alimentos y bebidas depende en gran medida de procesos de alta presión para garantizar la estabilidad del producto, extender la vida útil y mejorar la sensación en boca. La homogeneización es un buen ejemplo. En las instalaciones de procesamiento de lácteos, homogeneizadores masivos fuerzan la leche a través de válvulas estrechas a presiones que generalmente oscilan entre 150 y 400 bar. Esta intensa acción mecánica rompe los glóbulos de grasa, impidiendo la separación de la crema. Monitorear este violento proceso requiere un sensor capaz de soportar implacables pulsaciones de presión dinámica mientras mantiene una superficie nivelada y sin grietas. Además, el procesamiento de alta presión utiliza presión hidrostática extrema para inactivar patógenos sin degradar los perfiles nutricionales, lo que exige sensores de descarga altamente duraderos en las líneas de alimentación.

En la fabricación biofarmacéutica, mantener un sobre operativo estéril no es negociable. Los sensores sanitarios de alta presión son parte integral de los patines de cromatografía líquida, donde se bombean costosas soluciones tampón y mezclas biológicas complejas a través de columnas de resina densamente empaquetadas. El control preciso de la presión evita costosos daños a la columna y garantiza una eficacia de separación óptima. Los sistemas de filtración de flujo tangencial también requieren mediciones continuas de presión diferencial. Estos sistemas operan a presiones elevadas para forzar los permeados a través de membranas semipermeables, lo que requiere sensores que ofrezcan alta precisión y estricto cumplimiento de las pautas actuales de buenas prácticas de fabricación.

Guía del comprador: pasos prácticos para ingenieros

Navegar por el proceso de adquisiciones requiere un enfoque sistemático y orientado a los detalles. Debe asegurarse de que el instrumento seleccionado cumpla con exigencias mecánicas severas y requisitos reglamentarios estrictos.

Paso 1: Determine el rango de presión máxima real
No base su selección únicamente en la presión operativa nominal. Calcule el máximo potencial de pico inesperado, como picos de arranque de la bomba o cierres repentinos de válvulas. Asegúrese de que la clasificación de presión de prueba del sensor supere cómodamente este máximo calculado para evitar la fatiga prematura del diafragma.

Paso 2: Elija el material de diafragma adecuado
Evalúe la composición química de los medios de proceso y los agentes de limpieza. Para el procesamiento de alimentos estándar, el acero inoxidable 316L proporciona una excelente flexibilidad y resistencia a la corrosión. Sin embargo, si las operaciones diarias implican medios altamente abrasivos o entornos propensos a golpes de presión extrema, un transmisor de presión de diafragma cerámico al ras es la opción más duradera. La cerámica es inherentemente más dura que el acero y ofrece una resistencia al desgaste excepcional y límites de sobrecarga notables sin deformación permanente.

Paso 3: Verificar las certificaciones y llenar los fluidos
Un verdadero instrumento sanitario debe estar respaldado por documentación verificable. Solicite certificados de materiales y asegúrese de que el dispositivo cumpla totalmente con los estándares sanitarios 3-A y las regulaciones de la FDA con respecto a materiales húmedos. Lo más importante es verificar que cualquier líquido de llenado interno sea apto para uso alimentario para garantizar una seguridad absoluta en el raro caso de que se rompa la membrana.

Paso 4: Evaluar el costo total de propiedad
Los equipos de adquisiciones deben cambiar el enfoque del precio de compra inicial al costo total de propiedad. La instalación de un sensor estándar más económico en una línea de alta presión conduce inevitablemente a recalibraciones frecuentes, roturas del diafragma y tiempos de inactividad no programados. La inversión inicial en un transmisor de diafragma empotrado robusto y de alto rango reduce significativamente la frecuencia de mantenimiento y ofrece un costo mucho menor durante el ciclo de vida del equipo.

Conclusión

Medir presiones extremas en ambientes estériles requiere ingeniería altamente especializada. Los sensores industriales estándar introducen riesgos de contaminación inaceptables, mientras que los sensores sanitarios básicos frecuentemente se rompen bajo condiciones mecánicas intensas.

Para garantizar el éxito operativo y salvaguardar sus instalaciones, debe seleccionar equipos diseñados específicamente para entornos higiénicos de alto estrés. Ya sea que se utilice un diafragma de descarga de acero inoxidable fuertemente reforzado o tecnología cerámica avanzada, elegir la instrumentación correcta garantiza absoluta seguridad del producto y eficiencia del proceso. Permite a su planta mantener un estricto cumplimiento normativo sin el dolor de cabeza que supone el reemplazo constante de sensores.

¿Está listo para actualizar su monitoreo de procesos? Revise siempre atentamente las fichas técnicas y calcule sus picos máximos de presión antes de tomar una decisión final. Explore hoy la gama completa de instrumentación de alto rendimiento en HJ Sensor y consulte con nuestro equipo de ingeniería para especificar el transmisor exacto que exige su aplicación de alta presión.

Preguntas frecuentes

¿Cuál es la presión máxima que puede manejar un transmisor de presión sanitario?

Mientras que los transmisores sanitarios estándar suelen soportar presiones de funcionamiento de hasta 40 o 60 bar, los modelos especializados de alta presión están diseñados para condiciones mucho más extremas. Dependiendo de la conexión de proceso específica, el diseño de la carcasa de alta resistencia y el material del diafragma reforzado, las variantes de alta presión pueden manejar con seguridad hasta 400 bar, y algunos modelos especializados alcanzan hasta 1000 bar. Es fundamental consultar la hoja de datos del fabricante para verificar tanto el rango operativo como los límites de sobrepresión para su configuración específica.

¿Por qué elegir un diafragma rasante cerámico en lugar de acero inoxidable?

Los diafragmas cerámicos, generalmente construidos con óxido de aluminio de alta pureza, ofrecen una resistencia a la abrasión superior en comparación con el acero inoxidable 316L estándar. No se deforman fácilmente ni sufren fatiga del metal bajo picos de alta presión agresivos y repetidos. Además, la cerámica es altamente resistente a los ácidos y químicos de limpieza corrosivos, lo que hace que estos transmisores sean increíblemente duraderos en entornos de lavado hostiles donde el acero inoxidable podría eventualmente picarse o degradarse.

¿Puede un transmisor higiénico de alta presión sobrevivir a la limpieza CIP y SIP?

Sí, siempre que esté especificado y diseñado explícitamente como modelo de alta temperatura. Estos sensores especializados están construidos con extensiones de enfriamiento, aisladores térmicos y fluidos de llenado de alta temperatura aptos para uso alimentario que protegen los sensibles componentes electrónicos internos. Esta construcción robusta les permite soportar el calor extremo (que a menudo alcanza hasta 150 °C) asociado con los procesos de esterilización por vapor y lavado químico sin experimentar deriva térmica o fallas catastróficas.

¿Qué sucede si un transmisor de presión sanitario experimenta un evento de sobrepresión?

Si la presión del sistema excede momentáneamente el límite máximo de sobrepresión del sensor, el delgado diafragma de aislamiento puede deformarse permanentemente o romperse por completo. Un diafragma deformado provoca cambios severos en la calibración y lecturas consistentemente inexactas. Peor aún, una ruptura puede provocar que el fluido de llenado interno se filtre y contamine los medios del proceso sanitario. Esto resalta exactamente por qué calcular su sobretensión potencial máxima y seleccionar un sensor con una clasificación de presión de prueba suficientemente alta es crucial para la seguridad del sistema.

¿Qué conexiones de proceso son mejores para aplicaciones sanitarias de alta presión?

Si bien las Tri-Clamps estándar son omnipresentes en la industria de alimentos y bebidas, a menudo son insuficientes para aplicaciones de alta presión debido al grave riesgo de que la abrazadera ceda o se rompa la junta. Las aplicaciones de alta presión generalmente requieren abrazaderas de alta presión de alta resistencia, conexiones roscadas higiénicas especializadas como roscas de descarga G1/2 o G1 equipadas con sellos de elastómero específicos que cumplen con la FDA o conexiones de brida sanitaria diseñadas específicamente para evitar fugas bajo estrés mecánico extremo.

¿Con qué frecuencia se deben calibrar los transmisores sanitarios de alta presión?

La frecuencia de calibración depende en gran medida de la gravedad de la aplicación. En ambientes altamente dinámicos de alta presión, como líneas de homogeneización sujetas a pulsaciones intensas y limpieza frecuente con vapor, los ingenieros generalmente recomiendan verificar la calibración cada 6 a 12 meses. Sin embargo, el uso de un transmisor con un diafragma reforzado o un elemento sensor cerámico reduce significativamente la fatiga mecánica, extendiendo a menudo el intervalo de calibración requerido en comparación con los sensores estándar de membrana delgada.

¿Cuál es la diferencia entre un diafragma rasante y un diafragma estándar en aplicaciones de alta presión?

Un diafragma estándar a menudo se encuentra empotrado dentro de un puerto o cavidad roscada, lo que funciona bien para la hidráulica industrial estándar pero crea zonas muertas donde las bacterias prosperan. Una membrana enrasada está soldada perfectamente plana con la conexión al proceso, lo que garantiza que no se puedan acumular medios. En aplicaciones sanitarias de alta presión, esta membrana de descarga debe ser especialmente gruesa o corrugada para soportar la fuerza mecánica sin deformarse, mientras que una membrana de descarga estándar se rompería fácilmente bajo la misma tensión.
