¿Puede un transmisor de presión sanitario medir la presión baja?

Medir ligeros cambios de presión sin poner en riesgo la higiene es un gran dolor de cabeza para los operadores de la planta. Te enfrentas a un dilema constante. ¿Da prioridad a capturar variaciones de presión extremadamente sutiles o cumple estrictamente con el cumplimiento sanitario?

La pregunta central es sencilla. ¿Puede un instrumento higiénico captar realmente estas microvariaciones? Sí. Un dispositivo especializado maneja eficazmente la baja presión. Pero requiere diseños de sensores muy específicos y una ingeniería mecánica precisa.

En esta guía de ingeniería, descubrirá cómo se combinan sensores cerámicos avanzados, membranas planas y criterios de selección inteligentes para resolver este complejo obstáculo industrial.

Conclusiones clave

• La tecnología especializada es obligatoria: los transmisores industriales estándar luchan con rangos de baja presión. Captar la micropresión con precisión requiere tecnologías capacitivas o piezoresistivas avanzadas diseñadas específicamente para tuberías sanitarias.

• Los sensores cerámicos dominan: los elementos cerámicos de alta pureza brindan una sensibilidad excepcional, resistencia a la corrosión inherente y una sólida protección física contra la sobrepresión.

• Los diafragmas al ras evitan la contaminación: la implementación de un diseño plano y sin grietas garantiza la eliminación completa de las zonas muertas donde proliferan las bacterias. Mantiene la membrana ultrafina necesaria para detectar cambios mínimos.

• Aplicaciones de campo amplio: Los instrumentos de precisión son fundamentales para el monitoreo del nivel de líquido del biorreactor, el control ambiental de salas blancas y el diagnóstico del sistema de filtración.

• Costo total de propiedad: es vital equilibrar el precio inicial con el rendimiento a largo plazo. Los transductores higiénicos de alta calidad minimizan los ciclos de mantenimiento, previenen la contaminación de lotes y extienden la vida útil operativa general.

Tendencias de la industria que impulsan la precisión de la micropresión

Veamos hacia dónde se dirige la industria. Los cambios recientes en el procesamiento de alimentos y productos farmacéuticos muestran un movimiento masivo hacia la biofabricación continua. Esta transición exige un control mucho más estricto sobre los entornos de micropresión. Los organismos reguladores como la FDA y la EMA también están intensificando su escrutinio sobre la integridad de los datos y la facilidad de limpieza de los equipos.

A medida que el procesamiento por lotes tradicional da paso al flujo continuo, el margen operativo de error se reduce drásticamente. Los responsables de las plantas ya no pueden confiar en las caídas de presión estimadas. Los sensores sanitarios de alta precisión ya no son actualizaciones opcionales. Son componentes críticos para la supervivencia regulatoria y la optimización de procesos.

La realidad de la medición de baja presión en entornos higiénicos

La medición de baja presión en un entorno sanitario presenta un conjunto único de obstáculos mecánicos. Los sensores industriales estándar suelen ser inadecuados. La instrumentación moderna se basa en arquitecturas altamente especializadas para resolver el conflicto entre una sensibilidad extrema y una higiene estricta.

En la fabricación farmacéutica y la biotecnología, baja presión normalmente significa rangos de medición por debajo de 100 mbar, aproximadamente 1,45 psi. A veces cae a sólo unos pocos milibares. El desafío físico fundamental reside en la relación fuerza-área. La baja presión ejerce una fuerza excepcionalmente pequeña sobre la membrana del sensor. Para registrar una desviación física mensurable, el diafragma del sensor debe ser increíblemente delgado. Si el diafragma es demasiado rígido, la micropresión no logra generar una señal electrónica confiable. Esto conduce directamente a errores de medición e inestabilidad del proceso.

En aplicaciones no sanitarias, los ingenieros suelen utilizar cavidades internas o diafragmas enrollados para amplificar la señal. Sin embargo, los entornos higiénicos prohíben estrictamente estos diseños. Cualquier grieta crea un espacio donde los medios del producto quedan atrapados. Estas áreas actúan como caldo de cultivo para las bacterias, comprometiendo la esterilidad de todo el lote. La ingeniería moderna ha resuelto este problema mediante materiales avanzados y sofisticados mecanismos internos de transferencia de señales.

Resolviendo el problema de la contaminación con diafragmas de descarga

Para cumplir con los estrictos estándares regulatorios, incluidos FDA, EHEDG y 3-A SSI, manteniendo al mismo tiempo la precisión de las mediciones, los fabricantes desarrollaron arquitecturas mecánicas especializadas. La superficie sensible plana es la piedra angular absoluta de la medición sanitaria.

Un transmisor de presión sanitario de diafragma rasante está diseñado para que la membrana sensora quede completamente al ras con la pared interior del tanque o sistema de tuberías. Esta geometría específica elimina las piernas muertas. El fluido no puede estancarse ni evadir los protocolos de limpieza de rutina.

Al proporcionar una superficie lisa, el diseño plano permite una ejecución perfecta de limpieza y esterilización in situ. Los productos químicos cáusticos de alta velocidad pueden barrer la cara del sensor sin obstrucciones. Por ejemplo, cuando un sistema CIP descarga soda cáustica a 2,5 metros por segundo, la membrana de lavado garantiza que todo el material orgánico se elimine por completo entre lotes de producción.

Debido a que el diafragma orientado al proceso debe resistir la tensión mecánica de la limpieza mientras detecta micropresiones, la construcción interna es vital. Muchos instrumentos utilizan una membrana de aislamiento respaldada por un volumen microscópico de líquido de relleno aprobado por la FDA. La baja presión del proceso empuja contra la cara exterior. La fuerza se transfiere a través de este fluido incompresible a un elemento interno altamente sensible, lejos de medios agresivos.

El poder de la tecnología cerámica en micropresión

Si bien los diafragmas de acero inoxidable con relleno de aceite son comunes, la tecnología cerámica ha surgido rápidamente como la principal solución para la medición de micropresión en entornos higiénicos exigentes.

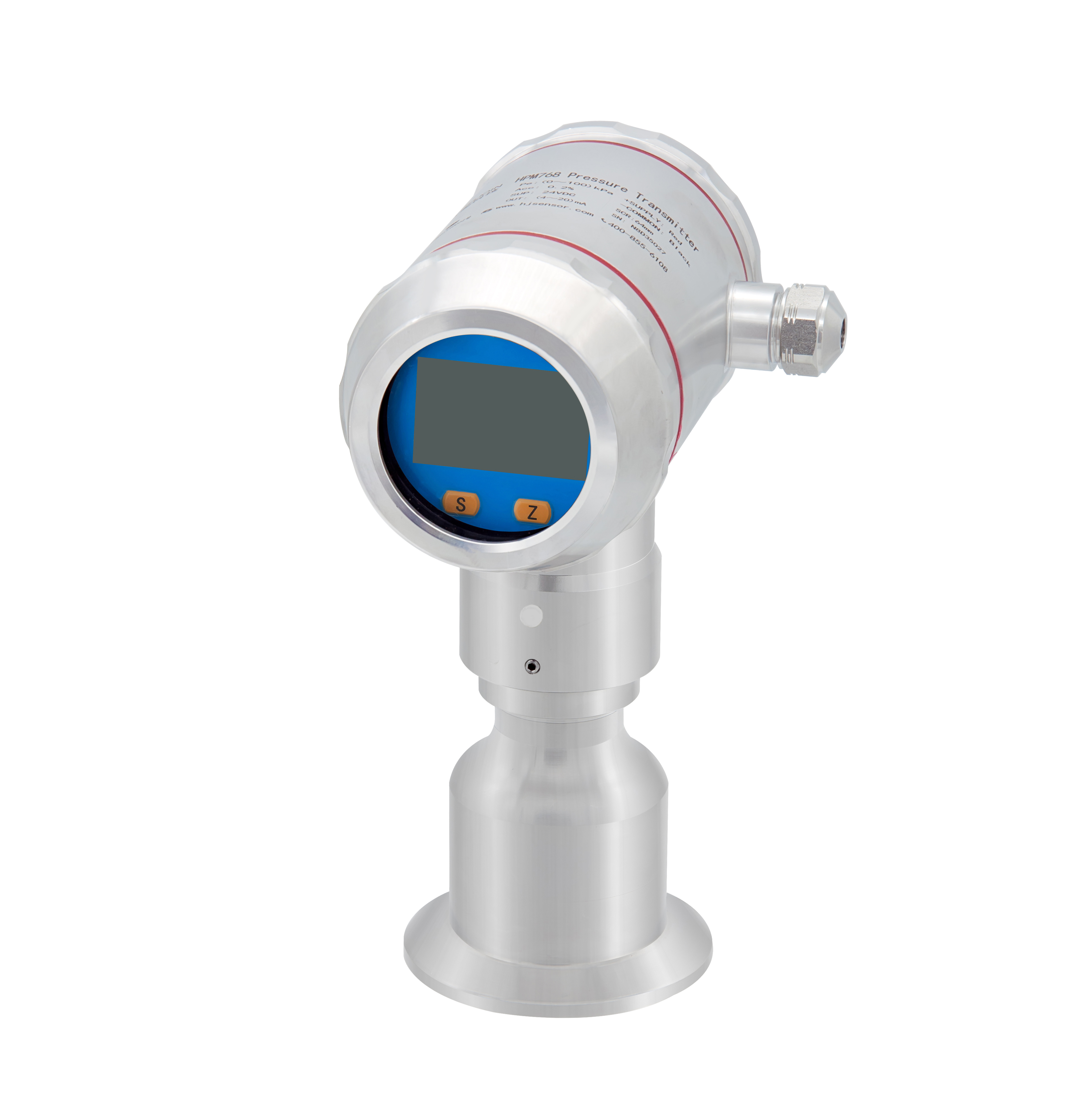

Un transmisor de presión sanitario cerámico de baja presión utiliza un elemento sensor fabricado con un 99,9 por ciento de óxido de aluminio de alta pureza. Este material posee propiedades físicas únicas. Es increíblemente rígido y dimensionalmente estable. Sin embargo, el mecanizado de precisión puede reducirlo a una delgadez extrema.

En una configuración capacitiva, el diafragma cerámico actúa como una placa de un condensador. A medida que se aplica micropresión, el diafragma se desvía en cantidades microscópicas. La electrónica integrada convierte instantáneamente este cambio de capacitancia en una señal digital precisa de 4-20 mA. Además, la cerámica de alta pureza resiste casi todos los productos químicos de limpieza corrosivos. Operar como una celda seca significa que no hay riesgo de que se filtre contaminación por aceite a los medios de proceso.

Los picos repentinos de presión, como el golpe de ariete durante el cierre rápido de la válvula, con frecuencia destruyen los sensores sensibles. Los diafragmas metálicos estándar se deforman fácilmente en estas condiciones. Los sensores cerámicos ofrecen naturalmente enormes capacidades de sobrepresión. La cara sensora está sostenida por un sustrato rígido ubicado apenas micrómetros detrás de ella. Actúa como una parada física. El sensor puede soportar eventos de sobrepresión de hasta 100 veces el rango de medición nominal sin un cambio permanente del punto cero.

Comparación de núcleos: metal frente a cerámica para baja presión

Aplicaciones de campo clave para transductores de alta precisión

Comprender la física es sólo la mitad de la ecuación. Aplicándolo correctamente a los procesos industriales es donde surge el verdadero valor operativo. Estos instrumentos altamente sensibles se implementan en varios casos de uso críticos donde la precisión y la pureza se cruzan.

En instalaciones farmacéuticas y cerveceras, es fundamental determinar el volumen exacto de líquido dentro de un tanque de fermentación. Los ingenieros logran esto midiendo la presión hidrostática en el fondo del recipiente. En biorreactores piloto de pequeña escala, la presión hidrostática total es extremadamente baja. Se requiere un transductor de presión higiénico de rango bajo de alta precisión para convertir esta ligera fuerza en una lectura de nivel precisa. Una variación de presión de solo 5 mbar puede alterar la velocidad de alimentación del medio y arruinar el crecimiento óptimo del cultivo celular.

Específicamente, la investigación biotecnológica requiere entornos estrictamente controlados. Las salas blancas utilizan presión de aire positiva para garantizar que los contaminantes transportados por el aire sean expulsados ​​hacia afuera cuando se abren las puertas. Las diferencias entre las zonas de las salas blancas a menudo se miden en fracciones de milibares. Transductores sensibles monitorean continuamente estas ligeras presiones positivas en los sistemas HVAC.

La filtración sanitaria elimina las impurezas antes del envasado final. A medida que el filtro captura partículas, comienza a obstruirse, provocando una caída de presión a través de la membrana. La instalación de transmisores de baja presión aguas arriba y aguas abajo permite a los operadores controlar la presión diferencial. Estos datos indican a los equipos de mantenimiento exactamente cuándo un filtro se acerca al final de su vida útil, optimizando los costos operativos.

Guía de ingeniería: elección de la instrumentación adecuada

Seleccionar la instrumentación correcta requiere una evaluación cuidadosa de la física del sensor y el diseño mecánico. Los ingenieros deben mirar más allá de los rangos básicos y evaluar cómo funciona el dispositivo en condiciones de procesamiento rigurosas.

En la medición de baja presión, las variables ambientales ejercen una influencia desproporcionada en la precisión. La temperatura es el factor más importante. Durante los ciclos SIP estándar, el equipo está expuesto a vapor que supera los 135 grados Celsius. Para un sensor convencional lleno de aceite, la rápida expansión térmica hace que los fluidos internos presionen contra el diafragma. Esto se registra como un falso pico de presión, conocido como deriva de temperatura.

Al medir micropresiones, una expansión térmica menor eclipsa por completo los datos reales del proceso. Por lo tanto, debe seleccionar un transmisor de presión cerámico de micropresión equipado con compensación activa de deriva de temperatura. Los dispositivos de alta gama utilizan termistores internos y aletas de refrigeración para soportar temperaturas SIP de hasta 150 grados Celsius. La electrónica integrada aplica algoritmos complejos en tiempo real para corregir la señal de salida.

La integración física del sensor es igualmente crítica. Las conexiones higiénicas deben cumplir estrictamente con los estándares de la industria. Tri-Clamp utiliza una junta y una abrazadera mecánica para crear un sello perfecto. Para aplicaciones que requieren conexiones roscadas, las roscas sanitarias especializadas, como el conector para tubería de leche DIN 11851, garantizan que la ruta del fluido permanezca nivelada. La rugosidad de la superficie debe mantenerse por debajo de Ra 0,76 micrómetros para inhibir la adhesión bacteriana.

Gestión de estados de vacío y presión negativa

La ingeniería de procesos implica frecuentemente una dinámica de fluidos compleja. Los sistemas de bombeo, la destilación al vacío y las líneas de embotellado a menudo experimentan estados de presión negativa junto con flujos positivos estándar.

Una consulta técnica común es si un único transmisor de presión sanitario analógico puede medir con precisión condiciones de baja presión positiva y negativa. La respuesta empírica es sí, siempre que esté calibrado como sensor compuesto. Los sensores de presión manométrica hacen referencia a la presión atmosférica ambiental utilizando un cable ventilado. Cuando el proceso cae por debajo del ambiente, el sensor lo registra como un valor de calibre negativo, como 200 mbar negativos.

Medir el vacío presenta desafíos físicos específicos. En los sensores tradicionales llenos de aceite, las condiciones de vacío profundo hacen que el aceite de silicona interno se desgasifique o hierva a temperatura ambiente. Esto daña permanentemente la membrana. Debido a que un sensor capacitivo cerámico es una celda seca sin fluido interno, es completamente inmune a la desgasificación. Maneja condiciones de vacío total repetidamente sin degradación.

Evaluación del costo total de propiedad y confiabilidad

Las decisiones de adquisición en la automatización de procesos implican equilibrar el gasto de capital inicial con la confiabilidad operativa a largo plazo. En el ámbito de la medición de micropresión, este equilibrio es delicado.

El mercado está saturado de sensores genéricos y económicos. Si bien funcionan adecuadamente en líneas de servicios públicos de alta presión, introducen graves riesgos en entornos higiénicos de baja presión. Las alternativas de bajo costo utilizan diafragmas de acero inoxidable más delgados y de menor calidad. Son muy susceptibles a la fatiga mecánica y a la deriva del punto cero. En un biorreactor, una deriva no detectada puede provocar la pérdida de un lote de producción completo. El impacto financiero de un solo lote arruinado supera exponencialmente los ahorros obtenidos al comprar un instrumento presupuestario.

Evaluar el costo total de propiedad es esencial. Los transmisores de alta calidad fabricados con materiales de primera calidad como el acero inoxidable 316L ofrecen una excelente resistencia a la soda cáustica y al ácido nítrico. Invertir en tecnología cerámica prolonga drásticamente la esperanza de vida. Una unidad de bajo costo puede requerir reemplazo cada 12 meses debido a la degradación química. Por el contrario, un modelo cerámico de alta ingeniería funciona de manera confiable durante más de 5 años, lo que reduce el tiempo de inactividad por mantenimiento.

Conclusión

Medir variaciones mínimas de presión en entornos higiénicos es totalmente posible con la instrumentación correcta. La ingeniería moderna ha superado con éxito los desafíos de equilibrar una sensibilidad extrema con protocolos de limpieza agresivos.

La elección de un sensor cerámico especializado o un dispositivo de diafragma rasante de alta ingeniería garantiza la precisión necesaria para un control estricto del proceso. Garantiza la higiene necesaria para el estricto cumplimiento de las medidas de seguridad. Al priorizar materiales avanzados y compensación activa de temperatura, las instalaciones eliminan los riesgos de contaminación de lotes y reducen drásticamente su costo total de propiedad.

No comprometa la integridad de su proceso con sensores estándar. Póngase en contacto con el equipo de ingeniería de HJ Sensor para analizar las necesidades específicas de su aplicación. Explore nuestro catálogo completo en https://www.hjsensor.com para encontrar la configuración de micropresión exacta adaptada a sus instalaciones.

Preguntas frecuentes

¿Cuál es el rango de presión mínimo que puede medir un transmisor de presión sanitario?

Los transmisores de micropresión de alta calidad pueden medir rangos tan bajos como 0 a 10 mbar con una precisión excepcional. Lograr esto requiere tecnología de sensores altamente sensibles, que generalmente utilizan celdas cerámicas capacitivas o chips de silicio piezoresistivos especializados. El rango mínimo exacto depende de la ingeniería específica del diafragma y de la electrónica de procesamiento de señales que filtra el ruido ambiental.

¿Por qué es necesario un diafragma de descarga para aplicaciones sanitarias de baja presión?

Es obligatorio un diafragma de descarga para evitar la acumulación de bacterias, medios orgánicos y residuos de productos. Los sensores tradicionales cuentan con cavidades empotradas donde el líquido queda atrapado y evade los productos químicos de limpieza. Un diseño plano garantiza que la cara del sensor se asiente perfectamente incluso con la pared interna de la tubería, lo que permite que los procesos CIP esterilicen eficazmente toda la superficie.

¿Puede un transductor higiénico soportar una limpieza a alta temperatura?

Sí, los transductores higiénicos especialmente diseñados están diseñados explícitamente para soportar condiciones térmicas extremas. La mayoría de los dispositivos de alta calidad soportan temperaturas CIP y SIP de hasta 135 grados Celsius. Los modelos especializados utilizan aletas de enfriamiento y algoritmos activos de compensación de temperatura para soportar hasta 150 grados Celsius durante períodos cortos sin desviación de la señal.

¿Qué es mejor para la micropresión: los sensores de silicona o cerámicos?

Generalmente se prefiere la cerámica en entornos sanitarios hostiles. La cerámica de alta pureza proporciona una resistencia excepcional a los agentes de limpieza químicos agresivos. Los sensores cerámicos capacitivos funcionan como una celda seca sin fluidos de relleno internos, lo que elimina el riesgo de contaminación del fluido. También poseen inherentemente una capacidad superior para absorber picos de sobrepresión elevados sin deformación permanente.

¿Con qué frecuencia debo calibrar un transmisor sanitario de baja presión?

Debido a que los sensores de baja presión operan dentro de márgenes altamente sensibles, son susceptibles a cambios ambientales menores. Generalmente se recomienda una calibración anual como mejor práctica de referencia. Sin embargo, los modelos cerámicos altamente estables a menudo presentan una desviación del punto cero insignificante, lo que permite a las instalaciones extender este ciclo a 18 o 24 meses según su sistema de gestión de calidad.

¿Cómo afecta la temperatura a los transmisores sanitarios de baja presión?

Las fluctuaciones de temperatura provocan la expansión térmica de los fluidos de relleno internos y los componentes metálicos. En rangos de micropresión, esta expansión empuja contra el diafragma sensor, creando una lectura de presión falsa conocida como deriva del punto cero. Los transmisores de alta gama combaten esto mediante el uso de compensación electrónica activa de temperatura y tecnología cerámica de celda seca para garantizar lecturas precisas durante los choques térmicos.

¿Cuál es la diferencia entre presión manométrica y absoluta en aplicaciones sanitarias?

La presión manométrica mide la presión relativa a la presión atmosférica ambiental. Es fundamental para tanques abiertos o sistemas ventilados donde se deben tener en cuenta los cambios atmosféricos. La presión absoluta mide la presión relativa a un vacío perfecto. Es esencial en sistemas de esterilización cerrados y procesos de destilación al vacío donde se requiere una presión real independiente del clima o la altitud.
