¿El líquido de llenado afecta a los transmisores de presión sanitarios?

Imagine un lote farmacéutico multimillonario funcionando sin problemas. De repente, todo el tanque queda desechado. ¿Por qué? Una lágrima microscópica permitió que el líquido sensor se filtrara en la mezcla. Un solo evento de contaminación en aplicaciones de alimentos, bebidas o biotecnología cuesta mucho más que la pérdida de materias primas. Destroza la confianza del consumidor. Desencadena auditorías regulatorias brutales. En el centro de estas tuberías críticas se encuentra el transmisor de presión sanitaria. Este componente es indispensable para monitorear la presión de la línea mientras se cumple estrictamente con los estándares de higiene 3-A, EHEDG y FDA. Pero existe una vulnerabilidad oculta dentro de muchos de estos dispositivos. Para transferir la presión física del medio del proceso a los delicados componentes electrónicos internos, los sensores tradicionales se basan en un delgado diafragma metálico al ras respaldado por un fluido de llenado especializado.

¿Este líquido interno compromete la seguridad, el rendimiento y los programas de mantenimiento del sistema? Sí, introduce distintas variables operativas. La elección entre tecnologías tradicionales llenas de fluido y alternativas modernas de cerámica seca tiene un impacto dramático en la precisión operativa y la pureza del producto. En esta completa guía de ingeniería, analizamos la mecánica de estos instrumentos. Evaluamos sus riesgos inherentes y describimos estrategias viables para ayudarlo a seleccionar la solución de medición óptima para sus instalaciones.

Conclusiones clave

• El líquido de llenado afecta directamente la precisión de la medición. La expansión térmica ocurre cuando el fluido se expone a procesos de alta temperatura, como los ciclos de limpieza estándar de limpieza in situ o esterilización in situ. Esta expansión física conduce a una posible desviación de la medición.

• La contaminación sigue siendo un riesgo persistente. El diafragma rasante de un transmisor lleno de aceite es extremadamente delgado. Si se rompe debido a un impacto mecánico o una sobrepresión, el fluido de llenado se filtra al medio del proceso y arruina el lote sanitario.

• Los sistemas llenos de aceite destacan en nichos específicos. Siguen siendo populares por su durabilidad comprobada contra sobrepresiones inesperadas y golpes de ariete. Las instalaciones deben utilizar fluidos de llenado de calidad alimentaria aprobados por la FDA para mitigar los riesgos de toxicidad.

• La tecnología de cerámica seca elimina la amenaza. Un diseño moderno y completamente exento de aceite elimina por completo los riesgos de contaminación. También proporciona una excelente resistencia a la corrosión y la abrasión.

• La selección dicta la productividad. La elección del instrumento de medición óptimo depende en gran medida de las variaciones específicas de la temperatura del proceso, la abrasividad de los medios y los requisitos de higiene de las instalaciones.

Entendiendo el Puente Hidráulico en Medición Sanitaria

¿Cómo influyen realmente los líquidos internos en la medición del proceso? Hay que mirar debajo del capó de estos instrumentos higiénicos. En tuberías industriales estándar, un sensor puede ubicarse dentro de una cavidad roscada directamente expuesta al fluido. La fabricación higiénica prohíbe rotundamente esta arquitectura. Las líneas sanitarias no pueden albergar patas muertas, grietas o bolsas microscópicas donde se multiplican las bacterias.

Este estricto requisito biológico exige el uso de un diseño de diafragma enrasado. La cara metálica aislante se asienta perfectamente a nivel de la pared interior de la tubería o recipiente. Las conexiones sanitarias estándar suelen utilizar diafragmas rasantes con rosca G1 o G1/2 para lograr esta integración perfecta. El chip de silicio piezoresistivo de alta sensibilidad no se puede unir directamente a esta cara externa. Las fuerzas del proceso lo destruirían inmediatamente. En cambio, el chip está guardado de forma segura dentro de la carcasa superior.

El vacío entre el diafragma aislante externo y el chip electrónico interno está lleno de un medio de transmisión especializado. Este es el líquido de llenado. Cuando la presión del proceso empuja contra la membrana metálica externa, comprime este líquido interno. Luego, el fluido transmite la lectura de presión exacta al sensor interno. Comprender este puente hidráulico es vital al seleccionar un transmisor de presión sanitario lleno de aceite para sus instalaciones. La sola presencia de este fluido introduce comportamientos operativos únicos que los ingenieros deben tener en cuenta.

Cómo el fluido de llenado afecta el rendimiento del transmisor de presión sanitario

Depender de un medio de transmisión de fluido significa que las propiedades físicas de ese líquido dictan el rendimiento general. Los ingenieros deben tener en cuenta la mecánica de fluidos y la termodinámica al implementar estos dispositivos en entornos higiénicos volátiles.

Cambio térmico de cero y fluctuaciones de temperatura

El impacto más profundo en el rendimiento del fluido de llenado es su reacción al calor. Según las leyes de la termodinámica, los líquidos se expanden cuando se calientan y se contraen cuando se enfrían. En el procesamiento de productos lácteos o farmacéuticos, los equipos soportan habitualmente cambios agresivos de temperatura. Durante un ciclo de esterilización a alta temperatura, una repentina ráfaga de vapor calienta rápidamente la cara del sensor.

En consecuencia, el fluido de relleno interno atrapado se expande. No tiene adónde ir dentro de la cavidad sellada. Esta expansión ejerce una fuerza física artificial contra el chip sensor interno. La electrónica interpreta este hinchamiento térmico como presión real de la tubería. Este fenómeno se conoce como desplazamiento térmico del cero. Los instrumentos de alto nivel utilizan volúmenes mínimos de fluido y compensación algorítmica para combatir este efecto. Sin embargo, la deriva térmica sigue siendo una característica inevitable de los sistemas llenos de fluido durante las transiciones rápidas de temperatura.

Tiempo de respuesta y viscosidad

El rendimiento está igualmente ligado a la viscosidad del fluido. La viscosidad cambia dinámicamente con las condiciones ambientales. A temperatura ambiente estándar, el aceite interno transfiere energía cinética instantáneamente. En marcado contraste, los ambientes de procesamiento fríos hacen que el fluido de llenado se espese significativamente. Piense en las líneas de productos lácteos refrigerados o en los patines farmacéuticos criogénicos.

Este aumento de la viscosidad crea un arrastre microscópico dentro del sistema capilar de la carcasa del sensor. El líquido se vuelve lento. Esto conduce a un retraso leve pero mensurable en el tiempo de respuesta del instrumento. Los procesos automatizados altamente dinámicos requieren ajustes de válvulas a nivel de milisegundos. Un circuito de retroalimentación retrasada puede desestabilizar fácilmente la eficiencia del sistema.

Fluctuaciones de salida en la medición de flujo

Las micropulsaciones rápidas son comunes al medir la presión en escenarios de flujo de fluido turbulento. El líquido de llenado interno actúa naturalmente como un amortiguador hidráulico. Amortigua algunas de estas vibraciones de alta frecuencia. Esta amortiguación a veces puede estabilizar la señal de salida. Pero un volumen inadecuado de líquido o burbujas de aire microscópicas atrapadas durante la fabricación pueden alterar por completo la estabilidad de la lectura. Si el volumen de fluido no está perfectamente calibrado para la flexibilidad del diafragma metálico, la salida salta erráticamente durante el flujo turbulento. Esto complica el ajuste del bucle de control.

El riesgo de contaminación: fugas de fluidos en procesos higiénicos

Más allá de los matices de la deriva térmica y la viscosidad, una preocupación crítica acecha a los gerentes de planta. La contaminación del proceso es un riesgo catastrófico. Mantener una pureza absoluta no es sólo un objetivo en la fabricación de alimentos y productos farmacéuticos. Es un mandato legal estricto.

El diafragma rasante de acero inoxidable debe fabricarse con un espesor extremo para transferir la presión con precisión con una resistencia mínima. Con frecuencia mide menos de 0,1 milímetros. Eso es aproximadamente el grosor de un cabello humano. Materiales como el acero inoxidable 316L ofrecen una excelente compatibilidad química. Sin embargo, su delgadez física los hace inherentemente frágiles.

Los peligros físicos están por todas partes en una planta de procesamiento activa. Una delicada membrana metálica se abolla fácilmente con medios abrasivos. Los purines de frutas que contienen semillas duras o compuestos farmacéuticos cristalizados provocan un desgaste severo. Los golpes accidentales de los cepillos de limpieza durante los lavados de rutina comprometen la integridad estructural. Los golpes de ariete hidráulicos graves también pueden romper esta barrera.

¿Cuáles son las consecuencias de una membrana rota? Los medios de proceso presurizados entran a la fuerza en la carcasa del sensor y destruyen la electrónica. Al mismo tiempo, el fluido de llenado interno se purga hacia la tubería de proceso. Incluso una lágrima microscópica hace que el aceite sintético se filtre en un lote de medicamentos que salvan vidas. Los fabricantes de renombre utilizan estrictamente fluidos de llenado no tóxicos aprobados por la FDA, como el aceite mineral de calidad alimentaria, para mitigar este escenario de pesadilla. Estos líquidos previenen intoxicaciones graves del consumidor. Pero las normas reglamentarias dictan que cualquier lote contaminado con petróleo extranjero debe descartarse inmediatamente. Las pérdidas financieras son enormes.

El sector de procesamiento higiénico está experimentando actualmente un cambio operativo masivo. Impulsados ​​por regulaciones globales de seguridad alimentaria cada vez más estrictas y directrices farmacéuticas estrictas, los administradores de instalaciones están eliminando agresivamente los posibles vectores de contaminación. Las auditorías ahora examinan incluso los riesgos más pequeños de entrada de fluidos extraños. Los ingenieros de procesos se están alejando de las arquitecturas tradicionales llenas de fluidos siempre que sea posible. La trayectoria actual de la industria favorece en gran medida las tecnologías de detección seca equipadas con diagnósticos inteligentes. Esta evolución permite a los operadores priorizar la pureza absoluta y monitorear de manera predictiva el estado del sensor en lugar de reaccionar ante una fuga catastrófica después del hecho.

Pros y contras de los sistemas llenos de aceite

A pesar de los riesgos documentados, la arquitectura tradicional llena de fluidos sigue profundamente arraigada en la automatización de procesos. Sopesar las ventajas mecánicas frente a las vulnerabilidades es un paso esencial en el proceso de adquisición.

La naturaleza hidráulica del fluido de llenado permite que un transmisor de presión higiénico lleno de aceite absorba y disipe choques de presión repentinos de manera muy eficiente. Esto protege el chip piezorresistivo interno de la destrucción. Estos sistemas destacan en entornos de presión extremadamente alta como la homogeneización de lácteos. Los modelos avanzados son incluso capaces de manejar temperaturas de proceso de hasta 150 grados Celsius mientras mantienen una linealidad estricta en amplios intervalos de medición. Esta tecnología ha sido la columna vertebral de la industria durante décadas. Los modelos estándar están ampliamente disponibles y generalmente presentan un costo de adquisición inicial más bajo.

Sin embargo, el principal inconveniente sigue siendo la fragilidad del diafragma metálico ultrafino. El sistema es muy susceptible a daños mecánicos y posteriores fugas de fluido. La expansión térmica durante los ciclos de limpieza induce un cambio térmico cero. Los operadores se ven obligados a esperar a que el sensor se normalice antes de reanudar la producción precisa. Finalmente, estos dispositivos exigen un manejo excepcionalmente cuidadoso durante la instalación y lavados de rutina de la planta para evitar daños accidentales en la cara.

El auge de la tecnología de cerámica seca

Los fabricantes de instrumentación han diseñado alternativas avanzadas a medida que los organismos reguladores a nivel mundial refuerzan su control sobre la pureza del producto. La innovación más destacada que está remodelando el sector higiénico es el sensor cerámico seco.

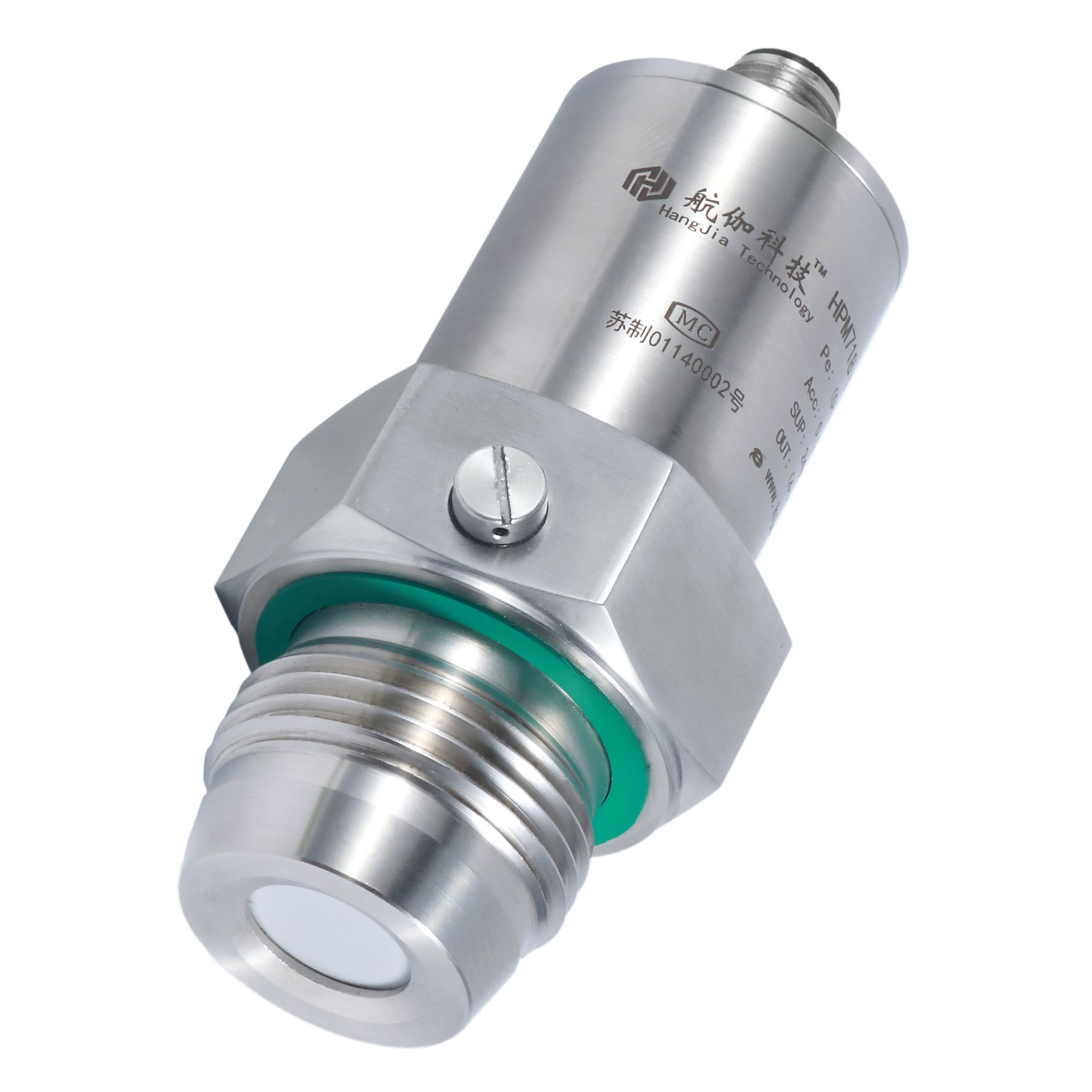

Un transmisor de presión sanitario de cerámica seca representa un cambio de paradigma. Abandona el diafragma metálico fino como el papel respaldado por líquido. En su lugar, esta solución moderna utiliza una robusta celda de medición de Al2O3 al 99,9 por ciento que se asienta completamente al ras del medio de proceso.

El propio diafragma cerámico actúa como elemento sensor principal en esta arquitectura. La parte posterior de la cara cerámica presenta electrodos de oro impresos que forman un condensador con el sustrato base. La presión del proceso provoca desviaciones microscópicas en la cerámica gruesa. La capacitancia cambia instantáneamente. La distinción fundamental aquí es que esta medición mecánica directa no requiere absolutamente ningún fluido de llenado interno.

El beneficio más profundo es la eliminación absoluta de las fugas de fluidos. No hay depósito de aceite interno. Existe riesgo cero de que el fluido contamine los medios del proceso. Esto garantiza el total cumplimiento de los más estrictos mandatos de pureza. La cerámica de alta pureza también es increíblemente robusta. La celda de medición absorbe importantes sobrepresiones sin deformación plástica permanente. Vuelve sin problemas a su punto cero inmediatamente después de que el pico disminuye.

A diferencia del fino acero inoxidable, una cara cerámica sólida es excepcionalmente dura. Ocupa el segundo lugar después del diamante. Esto lo hace resistente al rayado y la abrasión. Es la solución perfecta para medios desafiantes que contienen partículas duras que de otro modo destruirían un diafragma metálico.

Comparación de tecnologías llenas de aceite y tecnologías libres de aceite

Los gerentes de planta y los equipos de ingeniería necesitan tomar decisiones basadas en datos. La siguiente matriz compara los parámetros operativos principales de ambas tecnologías en paralelo.

La elección de la arquitectura de sensor correcta afecta directamente la productividad general de la planta. La utilización de un transductor cerámico sin aceite en aplicaciones abrasivas evita fallas frecuentes del sensor. Esto reduce drásticamente el tiempo de inactividad no programado y la mano de obra de mantenimiento. Por el contrario, implementar sensores llenos de aceite en líneas de líquido altamente estables optimiza el gasto de capital inicial sin comprometer la eficiencia operativa diaria.

Solución de problemas de fallas comunes del transmisor

Incluso los instrumentos industriales más resistentes requieren un mantenimiento ocasional. Identificar rápidamente la causa raíz de las fallas del transmisor es crucial para que los técnicos vuelvan a poner la producción en línea. A continuación se ofrecen consejos prácticos para la resolución de problemas de medición comunes.

Si la producción aumenta significativamente sin un cambio correspondiente en la presión real de la tubería, el culpable más probable es la expansión térmica. Esto suele ocurrir inmediatamente después de un ciclo de esterilización a alta temperatura. Permita que la línea de proceso vuelva a su temperatura de funcionamiento estándar. Realice una calibración de ajuste a cero mientras el transmisor está caliente si se requiere precisión a temperaturas elevadas. Actualice a una alternativa de cerámica seca si la deriva térmica causa retrasos inaceptables en su programa de automatización.

Una caída repentina de una señal de falla o una señal tremendamente errática que salta fuertemente indica una ruptura del diafragma aislante. Esto resulta en una pérdida total de líquido de llenado. Es probable que el chip electrónico interno se destruya por la entrada de medios de proceso húmedos. Aísle el instrumento inmediatamente e inspeccione la cara enrasada. La unidad no se puede reparar en el campo si detecta hoyuelos, rayones o rasgaduras. Enfatice el cuidado preventivo con su equipo de saneamiento. Los operadores deben evitar apuntar chorros de agua a alta presión directamente a la cara del sensor durante los lavados.

Las temperaturas ambiente o de proceso frías pueden espesar el fluido de llenado interno si los cambios de presión se registran más lentamente de lo habitual. Este aumento de viscosidad amortigua la transferencia mecánica de energía cinética. Verifique que el rango de temperatura de funcionamiento especificado se alinee con las condiciones ambientales reales. Consulte a su proveedor sobre la utilización de un fluido de llenado de menor viscosidad diseñado específicamente para aplicaciones criogénicas si las temperaturas frías son inevitables.

Cómo elegir la solución de medición adecuada

Seleccionar la instrumentación adecuada requiere una evaluación holística de su entorno de procesamiento específico. No existe un sensor universalmente perfecto. Sólo existe una herramienta óptima para su conjunto exclusivo de variables operativas.

Primero, analice la composición física de su producto. ¿Es un líquido suave y homogéneo como la leche o el agua purificada? Los sensores tradicionales llenos de aceite son muy eficaces en este caso. ¿Está bombeando una mezcla abrasiva que contiene semillas, granos o azúcares cristalizados? un Es obligatorio transductor de presión higiénico cerámico sin aceite que proporcione una salida estable de 4 a 20 mA para evitar la rápida degradación del diafragma.

A continuación, documente sus protocolos de limpieza. ¿Utiliza cambios extremos de temperatura a diario? Un sensor cerámico minimiza el cambio térmico cero y permite que la producción se reanude mucho más rápido si el ciclo térmico rápido es un procedimiento operativo estándar. Asegúrese de seleccionar modelos especializados para alta temperatura diseñados con volúmenes mínimos de fluido si debe utilizar unidades llenas de aceite.

Finalmente, evalúe el costo total de propiedad. Los sensores cerámicos secos ocasionalmente tienen un precio inicial superior. Pero su vida útil prolongada en condiciones difíciles genera un costo total significativamente menor en un período de cinco años. La eliminación absoluta de los riesgos de contaminación de lotes no tiene precio. Evitar un solo lote contaminado amortiza cientos de veces el sensor premium.

Conclusión: Optimice su proceso con HJ Sensor

El fluido de llenado interno altera fundamentalmente el comportamiento de los equipos de medición de procesos. Afecta la estabilidad de la temperatura. Dicta los tiempos de respuesta en ambientes fríos. Introduce un riesgo persistente de contaminación del proceso. Las opciones tradicionales llenas de aceite siguen siendo caballos de batalla confiables de la industria cuando se implementan en las condiciones adecuadas. Pero el panorama de la fabricación higiénica está evolucionando.

El sensor de cerámica seca se ha convertido rápidamente en el estándar de oro para instalaciones que priorizan la pureza absoluta, la estabilidad de temperatura inigualable y la durabilidad resistente contra abrasivos. Alentamos a los ingenieros de planta y a los gerentes de control de calidad a evaluar críticamente sus líneas de proceso actuales en la actualidad. Comprender las realidades mecánicas de su instrumentación le permite proteger proactivamente su producto y optimizar los programas de mantenimiento.

¿Listo para eliminar los riesgos de contaminación y estabilizar su control de presión? Explore la amplia gama de soluciones de medición sanitaria de alto rendimiento en HJ Sensor. Ya sea que sus instalaciones requieran la robusta durabilidad de la tecnología de cerámica seca o transmisores llenos de aceite de alta temperatura, HJ Sensor proporciona instrumentos diseñados con precisión para salvaguardar sus resultados. Visite HJ Sensor hoy para encontrar la solución exacta para sus requisitos de proceso higiénico.

Preguntas frecuentes

¿Qué tipo de fluido de llenado se utiliza en aplicaciones higiénicas?

Los fabricantes de instrumentación de renombre utilizan exclusivamente fluidos de calidad alimentaria aprobados por la FDA para aplicaciones higiénicas. Los fluidos de llenado más comunes incluyen aceites sintéticos de calidad alimentaria, aceites minerales altamente refinados o mezclas específicas de glicerina y agua. Estos fluidos se seleccionan cuidadosamente para garantizar una toxicidad mínima. Previenen riesgos graves para la salud en el raro caso de que un diafragma se rompa y se filtre fluido al medio del proceso.

¿Puede un sensor cerámico seco soportar altas temperaturas?

Sí. Las celdas de medición cerámicas de alta calidad son inherentemente estables en rangos de temperatura extremadamente amplios. Carecen de líquidos internos. Son totalmente capaces de soportar procesos estándar de limpieza y esterilización a alta temperatura. Mantienen la integridad estructural y la precisión de las mediciones sin sufrir los problemas térmicos de cambio cero comúnmente asociados con la expansión de los fluidos de llenado.

¿Por qué la salida de mi transmisor fluctúa durante los ciclos de limpieza?

El aumento repentino y extremo de temperatura durante un ciclo de limpieza hace que el fluido de llenado interno se expanda térmicamente si está operando un transmisor lleno de aceite. Esta expansión empuja contra el elemento sensor interno. Crea una lectura falsa de alta presión incluso cuando la presión real de la tubería es cero. Esta fluctuación es una reacción física al calor. La lectura generalmente se normaliza una vez que el sensor se enfría nuevamente a su temperatura de funcionamiento estándar.

¿Es un transductor cerámico sin aceite más frágil que uno de acero inoxidable?

No, generalmente es mucho más robusto en entornos de procesos. La cerámica es técnicamente un material quebradizo si se deja caer sobre un suelo de hormigón. Sin embargo, la celda de medición de cerámica gruesa utilizada en estos transductores es altamente resistente a la abrasión del proceso, los rayones y los eventos de sobrepresión. Es significativamente más resistente contra impactos físicos y desgaste de partículas en aplicaciones de fluidos dinámicos que un diafragma rasante de acero inoxidable fino como el papel.

¿Con qué frecuencia debo calibrar mi instrumentación sanitaria?

La frecuencia de calibración depende en gran medida de las regulaciones industriales específicas y de la tecnología de sensor subyacente. Los sensores llenos de aceite pueden requerir comprobaciones de calibración más frecuentes debido a una ligera deriva térmica y fatiga mecánica con el tiempo. Los sensores cerámicos secos ofrecen una excelente estabilidad a largo plazo y una deriva mínima. Como regla general de la industria, los instrumentos de presión higiénica deben verificarse y calibrarse una vez cada 6 a 12 meses para garantizar una precisión continua.

¿El fluido de llenado afecta la calibración de un transmisor de presión sanitario?

Sí, introduce desafíos de calibración específicos. Los técnicos deben tener en cuenta tanto la temperatura ambiente como la temperatura del proceso durante la calibración. Debido a que el fluido se expande y contrae, calibrar el sensor en un taller de mantenimiento frío puede resultar en un punto cero ligeramente desplazado cuando se instala en una línea de proceso caliente. Las mejores prácticas dictan realizar una calibración final de ajuste a cero en condiciones operativas reales para compensar la expansión del fluido.

¿Qué sucede si el fluido de llenado se filtra a un proceso sanitario?

Una fuga compromete inmediatamente todo el lote. Incluso si el sensor utiliza aceite mineral de calidad alimentaria aprobado por la FDA, la introducción de un fluido sintético extraño en un alimento, bebida o producto farmacéutico formulado con precisión viola estrictos estándares de control de calidad. El producto contaminado debe ser puesto en cuarentena y destruido. Luego, la línea de procesamiento debe cerrarse, lavarse a fondo y desinfectarse antes de que la producción pueda reanudarse de manera segura.
