Transmisor de presión sanitario de diafragma de descarga versus transmisor de presión de triple abrazadera: ¿cuál debería elegir?

El transmisor de presión sanitaria es uno de los dispositivos más críticos en industrias higiénicas como las de procesamiento de alimentos y bebidas, productos farmacéuticos, biotecnología, fabricación de lácteos y otras aplicaciones sensibles. Su función es convertir la presión física en una señal eléctrica que pueda monitorearse y controlarse, garantizando que los procesos se ejecuten de manera segura y eficiente. Lo que distingue a los dispositivos sanitarios de los sensores de presión estándar es su diseño centrado en la limpieza, la esterilización y el rendimiento en entornos donde los riesgos de contaminación son inaceptables.

Al seleccionar un transmisor de presión sanitario, dos de las configuraciones más comúnmente analizadas son el transmisor de presión sanitario de diafragma empotrado y el transmisor de presión sanitario Tri-Clamp. Si bien ambos cumplen funciones similares, tienen características distintas que los hacen más adecuados para aplicaciones particulares.

En esta guía detallada, exploraremos las diferencias, beneficios, limitaciones y consideraciones del mundo real utilizadas por los profesionales de la industria para elegir el mejor tipo para sus necesidades.

¿Qué es un transmisor de presión sanitario?

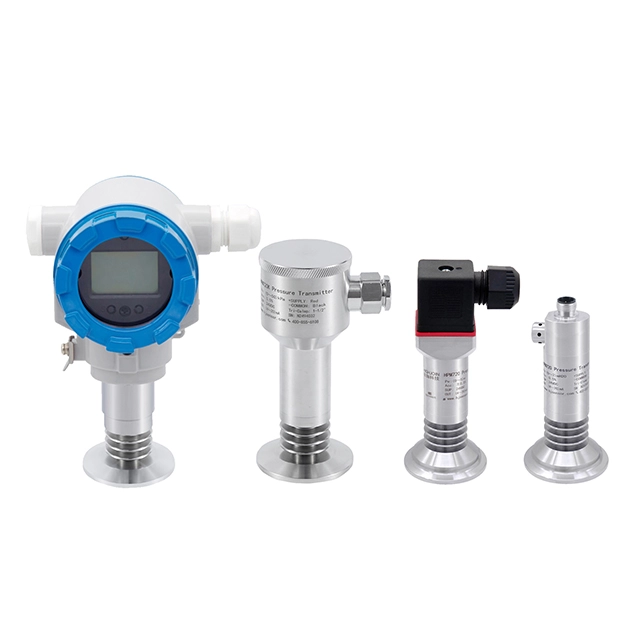

Un transmisor de presión sanitaria es un sensor de presión especializado diseñado para su uso en entornos de procesamiento higiénicos. A diferencia de los transmisores industriales generales, los transmisores sanitarios están construidos para eliminar espacios muertos, grietas y cavidades donde podrían acumularse bacterias o contaminantes. Estos transmisores suelen presentar:

• Construcción de acero inoxidable electropulido.

• Superficies lisas con mínimas grietas.

• Sellos y diafragmas higiénicos

• Compatibilidad con CIP (limpieza in situ) y SIP (esterilización in situ)

Los transmisores de presión sanitarios son esenciales para garantizar la integridad del proceso y al mismo tiempo cumplir con los estándares y regulaciones de higiene en industrias donde no se puede tolerar la contaminación.

Tipos de transmisores de presión sanitarios

Los transmisores de presión sanitarios se clasifican ampliamente según su conexión e interfaz de detección. Los dos más relevantes para los sistemas higiénicos son:

1. Transmisor de presión sanitario de diafragma rasante

2. Transmisor de presión sanitaria Tri‑Clamp

Cada tipo tiene rasgos de diseño y características de rendimiento únicos que influyen en dónde y cómo se utilizan mejor.

¿Qué es un transmisor de presión sanitario de diafragma rasante?

Un transmisor de presión sanitario de diafragma rasante cuenta con un diafragma sensor de presión que está perfectamente raso con la superficie del medio de proceso. El diafragma y la carcasa circundante crean una interfaz plana y suave que proporciona varios beneficios importantes:

• Sin espacios muertos : la superficie lisa elimina las bolsas donde el líquido puede estancarse

• Alta integridad higiénica : fácil de limpiar y esterilizar durante CIP/SIP

• Mediciones precisas : el contacto directo permite una mejor capacidad de respuesta

• Compatibilidad con fluidos viscosos : Adecuado para medios que obstruirían las aberturas de los puertos estándar

Estos diseños son especialmente ventajosos para aplicaciones que involucran fluidos viscosos, pegajosos o cargados de partículas donde los puertos de presión estándar pueden obstruir o atrapar contaminantes.

¿Qué es un transmisor de presión sanitario Tri‑Clamp?

Un transmisor de presión sanitario Tri‑Clamp se refiere al estilo de conexión mecánica en lugar del estilo de diafragma únicamente. La tri‑clamp (también conocida como abrazadera sanitaria) es un accesorio estandarizado ampliamente utilizado en sistemas de fluidos higiénicos.

Puntos clave sobre el estilo tri‑clamp:

• Compatibilidad universal : funciona con sistemas de tuberías sanitarias estándar.

• Instalación rápida : Fácil de montar y desmontar

• Conexión sanitaria suave : cumple con los requisitos higiénicos

• Diseño modular : se puede combinar con varios diafragmas (incluidos los empotrados)

No todos los transmisores de triple abrazadera tienen diseños empotrados, pero la mayoría de los sistemas sanitarios modernos optan por un diafragma empotrado combinado con un accesorio de triple abrazadera para una máxima higiene.

Comparación de un vistazo: transmisores de presión sanitarios de descarga y de triple abrazadera

Esta tabla ayuda a ilustrar las intenciones fundamentales del diseño: los diafragmas empotrados maximizan la superficie higiénica, mientras que los conjuntos de triple abrazadera priorizan la conveniencia de instalación en líneas sanitarias.

Cómo funcionan los sensores de presión en transmisores sanitarios

Básicamente, un transmisor de presión sanitario emplea un sensor de presión interno , generalmente de silicona o cerámico, integrado debajo del diafragma. El sensor mide los cambios en la presión del fluido y los convierte en una salida electrónica (p. ej., señal de 4‑20 mA) para usar con sistemas de control de procesos.

En entornos sanitarios, la interfaz entre el elemento sensor y el medio de proceso debe ser suave y libre de zonas estancadas. En las versiones de diafragma empotrado, el diafragma transmite directamente la presión al elemento sensor, minimizando el retraso de la transmisión y la distorsión mecánica.

Por qué es importante el diseño higiénico

En industrias como:

• Comida y bebida

• Procesamiento de lácteos

• Farmacéuticos

• Biotecnología

• Productos cosméticos

El equipo de proceso debe limpiarse periódica y minuciosamente. Los medios sobrantes en superficies estancadas pueden causar crecimiento microbiano, contaminación y deterioro del producto.

Los transmisores de presión sanitarios previenen estos riesgos mediante:

1. Superficies lisas que no atrapan los medios.

2. Compatibilidad del material con agentes de limpieza.

3. Conexiones estandarizadas que evitan espacios

4. Diseños que resisten ciclos CIP y SIP

Un diseño inadecuado puede provocar problemas de cumplimiento, retiradas de productos y costosos tiempos de inactividad.

Consideraciones de instalación

A continuación se presentan consideraciones críticas que deberían determinar su elección de instalación:

1. Compatibilidad de la línea de proceso

Un transmisor de presión sanitario Tri‑Clamp es ideal cuando desea una fácil integración en sistemas de tuberías sanitarias existentes con tamaños de abrazadera estandarizados. Las membranas enrasadas se pueden insertar directamente allí donde se requiera una superficie de contacto lisa.

2. Requisitos de limpieza

Si la aplicación exige una limpieza rigurosa con un tiempo de inactividad mínimo, el transmisor de presión sanitario de diafragma rasante a menudo proporciona el mejor rendimiento debido a su diseño plano y sin grietas.

3. Características de los medios

• Fluidos de alta viscosidad (p. ej., jarabes, cremas): se prefiere el diafragma de descarga

• Fluidos aireados o de baja viscosidad (p. ej., agua, aire): Tri‑clamp con opción de descarga adecuada

Esta combinación garantiza la longevidad y precisión de los sensores de presión dentro del transmisor.

Comparaciones de rendimiento

Las métricas de rendimiento de los transmisores de presión sanitarios suelen centrarse en:

Exactitud

Ambos diseños pueden lograr una alta precisión, pero los diafragmas rasantes a menudo proporcionan un mejor contacto dinámico con el fluido, lo que mejora la precisión de las mediciones en tiempo real.

Sensibilidad

Debido a que los diafragmas rasantes pueden eliminar barreras entre el medio del proceso y el sensor, a menudo ofrecen tiempos de respuesta más rápidos, lo cual es crucial en los circuitos de control.

Mantenimiento

Las configuraciones de Tri-clamp generalmente requieren menos tiempo de desmontaje y menores costos de mano de obra de mantenimiento, lo que puede compensar las diferencias de inversión inicial.

Casos de uso típicos

Este marco ayuda a los ingenieros y diseñadores de procesos a seleccionar la configuración ideal en función de las prioridades reales de la industria.

Mejores prácticas de instalación

Para garantizar un rendimiento óptimo:

• Monte siempre el transmisor donde el fluido pueda fluir libremente sin atrapar aire o sólidos.

• Utilice juntas adecuadas y asegúrese de que las conexiones de triple abrazadera estén apretadas al par recomendado.

• Alinee el diafragma con la dirección del flujo del proceso cuando se especifique.

• Inspeccione periódicamente si hay desgaste de la superficie o picaduras que puedan comprometer la higiene.

Una buena instalación reduce las lecturas falsas y prolonga la vida útil del transmisor.

Tendencias de la industria y direcciones futuras

Los requisitos emergentes de la industria están impulsando las tecnologías de transmisores de presión sanitarios en varias direcciones:

1. Conectividad inteligente

Más transmisores cuentan con comunicación digital (por ejemplo, IO‑Link) que proporciona diagnóstico, monitoreo de estado y capacidades de calibración remota.

2. Rangos de presión más altos

Los transmisores de presión sanitarios ahora cubren rangos de presión más amplios (desde vacío bajo hasta niveles altos de psi), lo que permite su uso en más aplicaciones sin sacrificar la higiene.

3. Estándares de limpieza mejorados

Los organismos normalizadores como EHEDG y 3-A están enfatizando superficies aún más suaves y más documentación, lo que obliga a los fabricantes a innovar en los diseños de diafragmas.

4. Métodos de conexión híbrida

Aunque la triple abrazadera sigue siendo dominante, están surgiendo nuevos estilos de abrazadera con mecanismos de liberación más rápidos que aún mantienen la integridad sanitaria.

Estas tendencias se centran en mejorar la funcionalidad sin comprometer la capacidad de limpieza o la integridad del proceso.

Lista de verificación de selección de transmisores de presión sanitarios

Antes de comprar o especificar un transmisor de presión sanitario, evalúe siempre:

✔ Temperatura y presión máximas del proceso
✔ Ciclos de limpieza CIP/SIP y productos químicos
✔ Viscosidad del medio y contenido de partículas
✔ Orientación de montaje y limitaciones de espacio
✔ Tipo de señal de salida requerida
✔ Compatibilidad de conexión (empotrada frente a triple abrazadera)

El uso de esta lista de verificación ayuda a garantizar que el transmisor elegido se integre perfectamente en su sistema.

Conclusión: ¿Cuál debería elegir?

Tanto los transmisores de presión sanitarios de diafragma rasante como los transmisores de presión sanitarios Tri‑Clamp desempeñan funciones esenciales en los sistemas de procesamiento higiénico. Las diferencias clave giran en torno a:

• Capacidad de limpieza de la superficie

• Facilidad de instalación

• Idoneidad de la aplicación

• Características de los medios de proceso

En resumen:

Para obtener la máxima integridad higiénica y rendimiento con fluidos pegajosos, viscosos o cargados de partículas : un diseño de diafragma al ras suele ser superior.

Para compatibilidad del sistema, simplicidad y facilidad de mantenimiento en tuberías higiénicas estándar : una solución de triple abrazadera (idealmente con un diafragma al ras) es la más efectiva.

La elección correcta depende de las condiciones específicas de su proceso, los requisitos de limpieza y los planes de mantenimiento a largo plazo.

Preguntas frecuentes

1. ¿Qué significa "diafragma de descarga" en un transmisor de presión sanitario?

Se refiere a una superficie de detección plana y lisa que elimina las grietas y las interfaces directamente con los medios del proceso, lo que hace que sea más fácil de limpiar y más higiénico.

2. ¿Puede un transmisor de presión sanitario de triple abrazadera funcionar con medios viscosos?

Sí, especialmente cuando se combinan con un diafragma al ras, los transmisores de triple abrazadera pueden manejar eficazmente medios viscosos sin problemas de obstrucción.

3. ¿Con qué frecuencia se deben calibrar los transmisores de presión sanitarios?

La frecuencia de calibración depende de la aplicación y los requisitos reglamentarios, pero las prácticas comunes varían desde controles trimestrales hasta semestrales en entornos críticos.

4. ¿Son los transmisores de presión sanitarios adecuados para aplicaciones farmacéuticas?

Absolutamente: estos transmisores están diseñados específicamente para satisfacer las demandas higiénicas y regulatorias de los procesos farmacéuticos.

5. ¿Qué señales de salida suelen proporcionar los transmisores de presión sanitarios?

Las salidas comunes incluyen señales de comunicación digital y de 4 a 20 mA, de 0 a 5 V, según los requisitos del sistema.
