Definición del manómetro y principios de funcionamiento explicados

Introducción

¿Cómo mide un manómetro la presión invisible y la convierte en valores legibles? Comprender sus principios de funcionamiento ayuda a garantizar un control preciso de la presión industrial. En esta guía, aprenderá sobre las definiciones de manómetros, componentes internos, mecanismos de medición y aplicaciones industriales.

¿Qué es un manómetro y qué mide?

Definición y función básica del manómetro

Un manómetro es un instrumento que mide y muestra la presión de un gas, líquido o vapor. Convierte la presión que actúa sobre un elemento sensor en una indicación legible. Dependiendo de su diseño, el resultado aparece en un dial analógico o en una pantalla digital. Los operadores industriales utilizan estas lecturas para monitorear las condiciones del sistema e identificar cambios anormales de presión.

La función básica es sencilla. Un manómetro se conecta a un sistema presurizado a través de una conexión de proceso adecuada. El medio aplica fuerza a un elemento sensor interno. Ese elemento responde a la presión aplicada. Luego, un mecanismo mecánico o circuito electrónico convierte la respuesta en una lectura de presión.

Los manómetros se instalan comúnmente en compresores, equipos hidráulicos, calderas, tuberías de agua y recipientes de almacenamiento. Ayudan a los operadores a comprobar si el equipo permanece dentro de su rango operativo previsto. Por ejemplo, un aumento repentino de presión puede indicar una tubería bloqueada o una válvula cerrada. Una disminución gradual de la presión puede sugerir fugas o un rendimiento reducido de la bomba. Sin embargo, un medidor sólo proporciona información de medición. No corrige automáticamente condiciones operativas anormales a menos que incluya funciones de control adicionales.

¿Qué tipos de presión puede medir un manómetro?

Las mediciones de presión utilizan diferentes puntos de referencia. Comprender estas referencias es importante a la hora de seleccionar un instrumento. La presión manométrica mide la presión del proceso en relación con la presión atmosférica circundante. Normalmente indica cero cuando el sistema medido está abierto a la atmósfera.

La presión absoluta utiliza un vacío perfecto como referencia. Incluye la presión atmosférica en la medición. Esta referencia es útil en sistemas de vacío, equipos científicos y procesos sensibles a los cambios atmosféricos.

La presión diferencial mide la diferencia entre dos puntos de presión. No indica simplemente la presión en una conexión. En cambio, compara las entradas del lado alto y del lado bajo. Este método es útil para monitorear la resistencia del filtro, los sistemas de ventilación y las caídas de presión en los equipos.

Consejo: Los compradores deben confirmar la referencia de presión requerida antes de realizar el pedido. Las lecturas de presión manométrica y de presión absoluta no son intercambiables.

Unidades de presión y escalas de medición comunes

Los manómetros utilizan varias unidades de medida. Las opciones comunes incluyen Pascal (Pa), kilopascal (kPa), megapascal (MPa), bar y libras por pulgada cuadrada (PSI). La unidad correcta depende de las prácticas regionales y los requisitos de aplicación.

Un medidor analógico muestra valores a través de marcas numeradas en el dial. Los operadores leen la posición del puntero contra la escala calibrada. Los instrumentos digitales muestran valores numéricos directamente. Algunos modelos también admiten el cambio de unidades, lo que permite a los usuarios seleccionar diferentes formatos de medición.

La coherencia de las unidades es importante cuando el equipo opera en instalaciones internacionales. Por ejemplo, un equipo de mantenimiento puede usar MPa mientras un proveedor especifica PSI. Una conversión incorrecta puede provocar errores de medición y malentendidos operativos. Por lo tanto, los compradores deben confirmar la unidad requerida antes de realizar la compra.

¿Cómo funciona un manómetro? Comprensión de los principios de funcionamiento

Cómo la presión crea deformación mecánica

La mayoría de los manómetros mecánicos se basan en la deformación elástica. La presión ingresa al instrumento y actúa sobre un elemento sensor flexible. El elemento cambia de forma bajo la fuerza aplicada. Su movimiento depende de la presión, la geometría, las propiedades del material y el diseño mecánico.

Cuando aumenta la presión, el elemento sensor experimenta una mayor deformación. Cuando la presión disminuye, su elasticidad le permite moverse hacia su forma original. Esta respuesta crea un desplazamiento mensurable. El mecanismo del indicador convierte ese desplazamiento en movimiento del puntero.

El elemento sensor debe mantener una elasticidad adecuada en todo su rango operativo previsto. Una presión excesiva puede deformarlo permanentemente. Los choques de presión repetidos también pueden causar fatiga con el tiempo. Estas condiciones pueden reducir la precisión o dañar el instrumento.

Cómo un manómetro de tubo Bourdon convierte la presión en movimiento

Un tubo de Bourdon es un tubo de metal curvo con una sección transversal ovalada o aplanada. Es uno de los elementos sensores más utilizados en manómetros mecánicos. Un extremo se conecta a la entrada de presión. El otro extremo permanece sellado y libre para moverse.

Cuando el fluido presurizado ingresa al tubo, la presión interna actúa contra sus paredes curvas. La sección transversal del tubo tiende a hacerse más circular. Este cambio hace que el tubo curvo se enderece ligeramente. Su extremo libre se mueve hacia afuera a medida que aumenta la presión. Cuando la presión cae, el tubo regresa a su forma original.

El desplazamiento puede parecer pequeño, pero es suficiente para accionar un movimiento mecánico. El diseño, el material, el espesor de la pared y la geometría del tubo determinan su respuesta. Los manómetros de tubo Bourdon se utilizan comúnmente para mediciones de presión media y alta. Se adaptan a muchas aplicaciones que involucran aire, agua, aceite y gases de proceso compatibles.

El principio de funcionamiento de un manómetro de tubo Bourdon comienza cuando entra gas o líquido en la conexión de presión. La presión interna hace que el tubo de Bourdon se deforme y cambie de forma. Este movimiento se transfiere a través de eslabones y engranajes de conexión, convirtiendo el desplazamiento mecánico en movimiento rotacional. Finalmente, el puntero se mueve a través del dial calibrado para mostrar la presión medida.

Cómo el movimiento mecánico impulsa el puntero

El tubo de Bourdon no puede mostrar la presión directamente. Necesita un sistema de transmisión mecánica. Un eslabón de conexión transfiere el movimiento desde el extremo libre del tubo. Este enlace opera un conjunto de piñón y engranaje de sector. El mecanismo de engranajes convierte el desplazamiento lineal en movimiento rotacional.

El piñón se conecta al eje del puntero. A medida que gira el piñón, el puntero se mueve a lo largo del dial. El dial utiliza marcas calibradas para representar los valores de presión. Su escala corresponde a la relación diseñada entre presión y movimiento del elemento sensor.

La fricción mecánica puede afectar la respuesta del puntero. Las conexiones flojas también pueden causar lecturas inestables. Por lo tanto, la calidad del engranaje y la precisión del ensamblaje son importantes. Un movimiento bien diseñado ayuda a mantener una indicación repetible durante el funcionamiento normal.

Cómo mide la presión un manómetro de diafragma

Un manómetro de diafragma utiliza una membrana delgada y flexible como elemento sensor. La presión actúa en un lado del diafragma. La desviación resultante transfiere el movimiento a un indicador o sensor electrónico.

Los diseños de diafragma pueden adaptarse a la medición de baja presión. También son útiles cuando los medios de proceso son viscosos, contaminados o corrosivos. Un diafragma de aislamiento puede separar el medio medido del mecanismo interno. Esto ayuda a proteger los componentes sensibles del contacto directo.

El material aún debe coincidir con el medio de proceso. Se puede considerar acero inoxidable, aleaciones especiales y otros materiales compatibles. La selección depende de las propiedades químicas, la temperatura y la presión de funcionamiento. Los manómetros de diafragma son comunes en el procesamiento químico, el tratamiento de aguas residuales y la producción de alimentos.

Cómo funciona un manómetro digital

Un manómetro digital utiliza un sensor de presión electrónico en lugar de un mecanismo de puntero mecánico. La presión actúa sobre un elemento sensor dentro del sensor. El elemento produce una respuesta eléctrica. Un circuito electrónico procesa esta señal y la convierte en un valor numérico de presión.

La pantalla puede utilizar tecnología LCD o LED. Dependiendo del modelo, las funciones adicionales pueden incluir conmutación de unidades, ajuste a cero y registro de valores pico. Algunos instrumentos también admiten transmisión de datos o funciones de alarma.

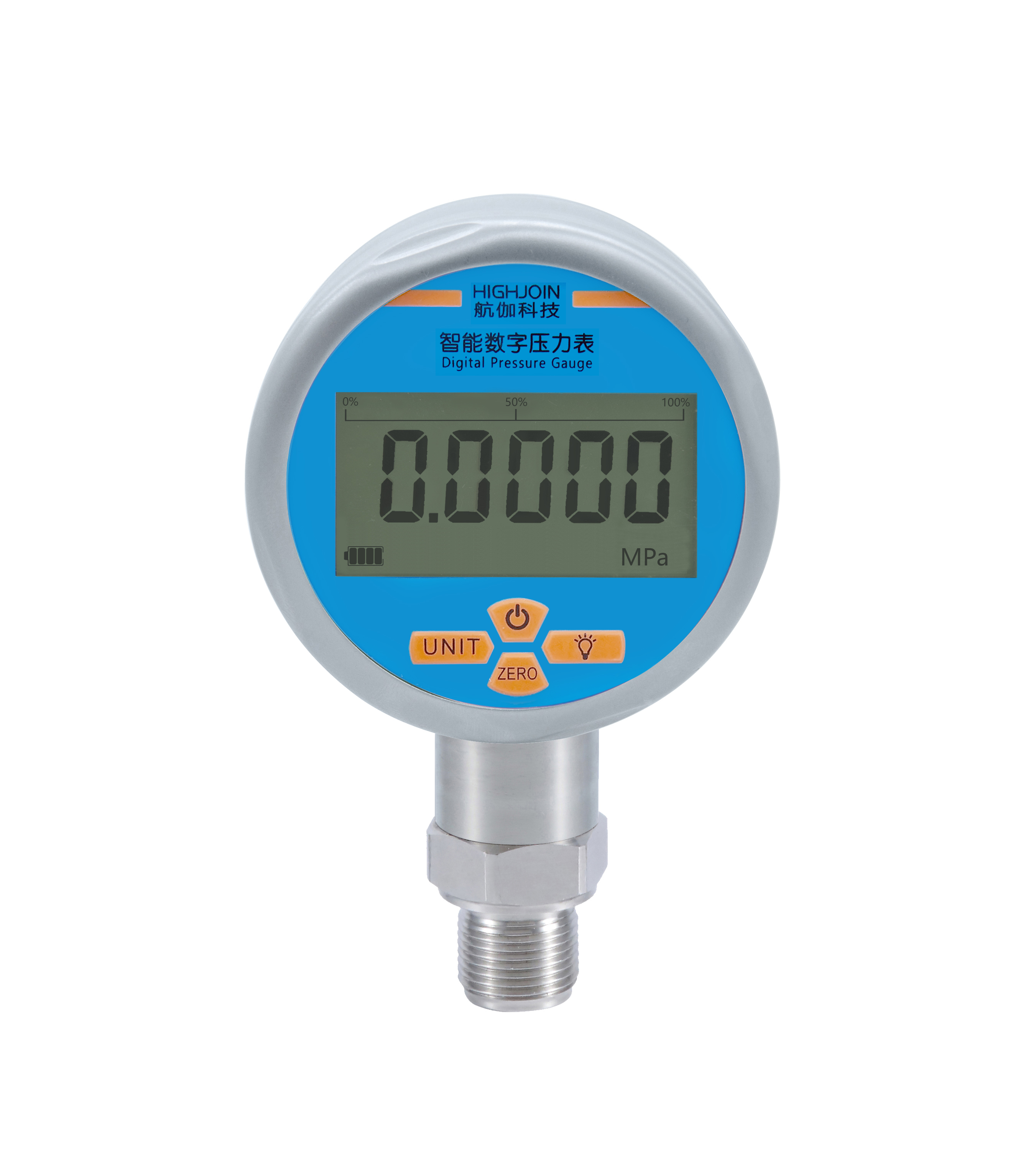

Por ejemplo, el manómetro digital electrónico de 5 bits con batería HPE80 utiliza un núcleo sensible a la presión y una pantalla LCD de cinco dígitos. Sus funciones enumeradas incluyen conmutación de unidades, ajuste de cero y registro de valores máximos y bajos. Las especificaciones del producto también identifican opciones de medición de presión absoluta y manométrica. Estas características ilustran cómo los instrumentos electrónicos pueden respaldar las tareas de mantenimiento y medición de campo.

No todos los manómetros digitales tienen capacidades idénticas. Los compradores deben verificar la precisión, la frecuencia de muestreo, la fuente de alimentación, la resolución de la pantalla y el rango de presión. También deben confirmar si el instrumento admite la referencia de presión requerida.

¿Qué determina la precisión de la medición del manómetro?

La precisión del manómetro depende de varios factores. El elemento sensor debe responder consistentemente a la presión aplicada. Los instrumentos mecánicos pueden experimentar fricción, histéresis y desgaste. Los instrumentos electrónicos pueden experimentar deriva del sensor, interferencia eléctrica o cambios relacionados con la temperatura.

La calibración compara el instrumento con un estándar de referencia adecuado. Ayuda a identificar la desviación de medición en todo el rango operativo. Las especificaciones de precisión deben revisarse cuidadosamente. Algunos productos expresan la precisión como porcentaje de la escala completa. Otros utilizan condiciones de referencia diferentes.

La temperatura puede afectar tanto a los diseños mecánicos como a los electrónicos. La vibración puede causar fluctuaciones en el puntero o acelerar el desgaste de los componentes. Los golpes de presión también pueden exceder los límites previstos para el instrumento.

Consejo: Compare las especificaciones de precisión bajo las mismas condiciones de referencia. Un porcentaje de escala completa difiere de un porcentaje de lectura.

¿Cuáles son los componentes principales dentro de un manómetro?

Elementos sensores de presión

El elemento sensor es el componente interno más importante. Responde directamente a los cambios de presión. Los diferentes diseños de medidores utilizan diferentes estructuras de detección. Los ejemplos comunes incluyen tubos Bourdon, diafragmas y fuelles.

Los tubos Bourdon utilizan deformación elástica para medir la presión. Son adecuados para muchas aplicaciones industriales generales. Los diafragmas responden a la presión mediante la desviación de la membrana. Pueden admitir mediciones de baja presión y aislamiento de medios. Los fuelles utilizan una estructura corrugada flexible. Se expanden o contraen cuando cambia la presión.

Cada diseño tiene diferentes características de medición. Los compradores deben considerar el rango de presión, la compatibilidad de los medios y las condiciones de funcionamiento. El elemento sensor también debe resistir las fluctuaciones de presión esperadas. Seleccionar la estructura incorrecta puede acortar la vida útil y reducir la confiabilidad de la medición.

Conjunto de movimiento mecánico y puntero.

Los manómetros mecánicos utilizan varios componentes para transferir el movimiento. Estos suelen incluir eslabones de conexión, engranajes sectoriales, piñones y ejes punteros. Cada componente contribuye al proceso de medición.

El eslabón de conexión transfiere el desplazamiento del elemento sensor. El conjunto de engranajes amplifica y convierte este movimiento. El puntero indica entonces el valor de presión correspondiente. Estas partes deben funcionar juntas sin problemas.

El desgaste mecánico puede afectar el rendimiento de la medición. La fricción puede provocar un retraso en el movimiento del puntero. Los engranajes dañados pueden producir lecturas irregulares. La inspección periódica ayuda a identificar estos problemas antes de que falle el instrumento.

Conexión de dial, caja, ventana y presión

El dial proporciona la escala de medición. Sus marcas ayudan a los operadores a interpretar las lecturas de presión. La ventana protectora protege los componentes internos del polvo y del contacto externo. El estuche sostiene el conjunto interno y lo protege de las condiciones ambientales.

La conexión de presión conecta el instrumento con el sistema de medición. Los materiales de conexión comunes incluyen latón y acero inoxidable. El material correcto depende del medio y del entorno de instalación. Los estándares de hilo también requieren una cuidadosa confirmación.

Las cajas de acero inoxidable son comunes en entornos industriales exigentes. Ofrecen una útil resistencia a la corrosión y resistencia estructural. Sin embargo, la selección del material debe considerar todo el conjunto húmedo. Una caja de acero inoxidable por sí sola no garantiza la compatibilidad con los medios.

¿Cuáles son los diferentes tipos de manómetros?

Los manómetros difieren en la tecnología de detección, la construcción y las aplicaciones previstas. Comprender estas diferencias ayuda a los compradores a evitar configuraciones inadecuadas. Los medidores mecánicos proporcionan indicación local directa. Los modelos digitales ofrecen medición electrónica y funciones adicionales. Los manómetros diferenciales comparan la presión en dos puntos separados.

Manómetros secos y manómetros llenos de líquido

Los manómetros secos contienen aire dentro de la caja del instrumento. Se utilizan comúnmente en entornos relativamente estables. Su estructura es sencilla y fácil de mantener.

Los manómetros llenos de líquido contienen líquido amortiguador, a menudo glicerina o silicona. El fluido reduce la vibración del puntero causada por el movimiento mecánico. También puede proteger los componentes internos contra algunas influencias ambientales. Estos medidores son útiles alrededor de bombas, compresores y equipos vibratorios.

Sin embargo, el llenado de líquido no soluciona todos los problemas de instalación. Los cambios de temperatura pueden afectar el líquido de llenado. Los compradores deben verificar la temperatura de funcionamiento especificada y las condiciones de montaje.

Manómetros de acero inoxidable

Los manómetros de acero inoxidable están diseñados para entornos que requieren resistencia a la corrosión y durabilidad. Su construcción puede incluir cajas de acero inoxidable y componentes húmedos. Son ampliamente considerados para procesamiento químico, tratamiento de agua y maquinaria industrial.

La compatibilidad de los materiales sigue siendo esencial. Diferentes productos químicos pueden reaccionar de manera diferente con los grados de acero inoxidable. Los compradores deben confirmar los requisitos de material para el medio medido. También deben revisar los sellos, las conexiones y los materiales del diafragma.

Manómetros de diafragma y cápsula

Los manómetros de diafragma utilizan una membrana flexible para detectar la presión. Pueden separar el medio del proceso de mecanismos internos sensibles. Este diseño es útil para determinadas aplicaciones corrosivas o contaminadas.

Los manómetros de cápsula suelen utilizar dos diafragmas corrugados unidos. Su estructura crea un elemento sensible para la medición de baja presión. Se utilizan comúnmente en ventilación, monitoreo de aire y equipos de laboratorio.

La principal diferencia se refiere a la sensibilidad y el rango operativo. Los diseños de cápsulas generalmente están destinados a aplicaciones de baja presión. Los diseños de diafragma cubren una gama más amplia de condiciones de proceso especializadas.

Manómetros digitales y diferenciales

Los manómetros digitales convierten las señales de los sensores en lecturas numéricas. Pueden proporcionar conmutación de unidades, ajuste de cero y registro de valores máximos. Estas funciones ayudan a los técnicos a realizar comprobaciones de campo y puesta en marcha de equipos.

Los manómetros diferenciales comparan la presión en dos puntos separados. Muestran la diferencia entre la presión del lado alto y del lado bajo. Esto los hace útiles para el monitoreo de filtros y el control de ventilación.

Un interruptor de presión digital también puede proporcionar salidas de alarma o relé. Sin embargo, un interruptor de presión y un manómetro estándar cumplen funciones diferentes. Los compradores deben confirmar si necesitan indicación, cambio automático o ambos.

¿Dónde se utilizan los manómetros en aplicaciones industriales?

Procesamiento de petróleo y productos químicos

Las instalaciones petroleras y químicas utilizan manómetros en tuberías, tanques y equipos de procesamiento. Los operadores monitorean la presión para mantener condiciones estables del proceso. Las lecturas anormales pueden indicar obstrucciones, fugas o mal funcionamiento del equipo.

La selección de materiales es especialmente importante en estos entornos. Algunos medios pueden corroer los elementos sensores o dañar los sellos. Los compradores deben identificar la composición química y la temperatura de funcionamiento. Luego deben seleccionar materiales húmedos y estructuras de calibre adecuados.

Tratamiento de agua y sistemas HVAC

Las instalaciones de tratamiento de agua utilizan manómetros en bombas, filtros y tuberías de distribución. Las lecturas de presión ayudan a los operadores a evaluar el rendimiento del sistema. La medición de la presión diferencial también puede indicar la carga del filtro.

Los sistemas HVAC utilizan instrumentos de presión para monitorear los conductos de aire y los circuitos de agua. Ayudan a los equipos de mantenimiento a identificar pérdidas de presión y restricciones del flujo de aire. Es posible que se requieran instrumentos de baja presión para aplicaciones de ventilación.

Generación de energía y fabricación industrial

Los equipos de generación de energía requieren un control confiable de la presión. Los manómetros se utilizan en calderas, sistemas de vapor, bombas y equipos auxiliares. Los operadores utilizan lecturas para evaluar las condiciones de funcionamiento.

Las instalaciones de fabricación también dependen de la medición de presión. Las prensas hidráulicas, las máquinas de moldeo por inyección y los compresores requieren un control de presión estable. Los golpes de presión y las vibraciones pueden afectar el rendimiento del instrumento. Una protección mecánica adecuada o diseños electrónicos pueden mejorar la confiabilidad de la medición.

Sistemas de gas y equipos industriales en general

Los sistemas de distribución de gas utilizan manómetros para controlar el suministro y la presión de funcionamiento. El instrumento debe coincidir con la composición del gas y el rango de presión. La compatibilidad de la conexión es igualmente importante.

Los equipos industriales generales pueden requerir indicación local o monitoreo electrónico. Algunas aplicaciones sólo necesitan un dial visible. Otros requieren lecturas digitales y salidas de control. La configuración correcta depende de los requisitos de control del equipo.

¿Qué factores afectan el rendimiento y la confiabilidad del manómetro?

6.1 Rango de presión y condiciones de funcionamiento

El rango de presión es uno de los primeros factores de selección. El instrumento debe cubrir la presión operativa normal y las fluctuaciones esperadas. Un medidor que funciona continuamente cerca de su límite superior puede experimentar una mayor tensión.

La sobrepresión puede deformar permanentemente los elementos sensores mecánicos. Los aumentos repentinos de presión también pueden dañar los componentes internos. Los compradores deben considerar la presión máxima, no solo la presión de trabajo normal. Puede ser necesaria una protección adecuada contra sobrecargas.

Temperatura, vibración y condiciones ambientales

Los cambios de temperatura pueden afectar los elementos sensores y los circuitos electrónicos. Las altas temperaturas pueden dañar los sellos o influir en la estabilidad de la medición. Las bajas temperaturas pueden afectar el rendimiento de la pantalla y los materiales internos.

La vibración puede provocar fluctuaciones en el puntero de los medidores mecánicos. También puede acelerar el desgaste de los engranajes. Los diseños llenos de líquido pueden ayudar a reducir el movimiento del puntero. Los diseños electrónicos pueden proporcionar otras características resistentes a las vibraciones.

Por ejemplo, el interruptor de presión digital de montaje inferior y trasero HP-S925 está diseñado para equipos expuestos a golpes de presión y fuertes vibraciones. Sus aplicaciones enumeradas incluyen prensas hidráulicas y máquinas de moldeo por inyección. También proporciona salidas de relé y límites de alarma ajustables.

Compatibilidad de materiales y selección de conexiones

Los materiales mojados deben resistir el medio medido. El acero inoxidable es común en los instrumentos de presión industriales. Sin embargo, la compatibilidad depende de las propiedades químicas y la concentración del medio.

Los estándares de conexión también afectan la instalación. Los tipos de hilos comunes incluyen NPT, BSP y BSPT. Sus dimensiones y métodos de sellado difieren. Las conexiones incorrectas pueden causar fugas o dificultades de instalación.

Los compradores deben confirmar el tipo de rosca, la dirección de montaje, el tamaño de la conexión y el material. También deben comprobar si se requiere un diafragma de aislamiento o protección adicional.

Calibración, inspección y mantenimiento

La calibración ayuda a verificar la precisión de la medición. Compara la lectura del medidor con un instrumento de referencia. Los intervalos de inspección deben reflejar las condiciones operativas y los requisitos de aplicación.

Los operadores deben estar atentos a las señales de advertencia comunes. Estos incluyen desviación del punto cero, bloqueo del puntero, lecturas inestables y fugas visibles. Las ventanas dañadas o las conexiones corroídas también requieren atención.

Los registros de mantenimiento ayudan a identificar problemas repetidos. Pueden revelar si los errores de medición se deben a vibraciones, sobrepresión o incompatibilidad de materiales. Los controles periódicos respaldan un funcionamiento confiable y una mejor gestión del equipo.

Consejo: Establezca intervalos de inspección según el riesgo del proceso, las condiciones operativas y las especificaciones del instrumento.

Conclusión

Los manómetros convierten los cambios de presión en medidas legibles. Comprender sus principios de funcionamiento ayuda a los compradores a seleccionar los instrumentos adecuados. HJ Sensor proporciona manómetros digitales con pantallas claras, cambio de unidades y registro de valores máximos. Sus soluciones de medición de presión respaldan el monitoreo industrial y el mantenimiento de equipos confiables.

Preguntas frecuentes

P: ¿Qué es un manómetro?

R: Un manómetro mide la presión de un gas o líquido mediante elementos sensores mecánicos o electrónicos.

P: ¿Cómo funciona un manómetro?

R: Convierte los cambios de presión en movimientos mecánicos o señales eléctricas.

P: ¿Cómo funciona un manómetro de tubo Bourdon?

R: La presión interna deforma el tubo curvo, moviendo un puntero a través de engranajes.

P: ¿Qué afecta la precisión del manómetro?

R: La temperatura, la vibración, la calibración, la fricción y la calidad del elemento sensor afectan la precisión.

P: ¿Cuál es la diferencia entre manómetros mecánicos y digitales?

R: Los medidores mecánicos utilizan punteros, mientras que los modelos digitales muestran lecturas de sensores electrónicos.

P: ¿Por qué un manómetro muestra lecturas inestables?

R: Las fluctuaciones de presión, la vibración, los componentes dañados o las conexiones sueltas pueden provocar lecturas inestables.
