Clasificaciones primarias y diseños estructurales de medidores de flujo

Introducción

¿Por qué los medidores de flujo industriales utilizan diferentes diseños internos? Cada estructura atiende necesidades de medición y condiciones de operación específicas. Esta guía explora las clasificaciones de los medidores de flujo, los principios de funcionamiento, las diferencias estructurales y las opciones de instalación para ayudarlo a elegir el equipo adecuado.

¿Cuáles son las principales clasificaciones de medidores de flujo?

Los medidores de flujo se pueden clasificar según sus principios de medición. Este enfoque explica cómo cada instrumento detecta el movimiento de fluidos. También revela por qué diferentes modelos utilizan diferentes estructuras internas. Los medidores de flujo mecánicos dependen de componentes móviles. Los modelos electromagnéticos y ultrasónicos utilizan métodos de detección no mecánicos. Los medidores de presión diferencial y de vórtice miden el flujo a través de cambios en el comportamiento del fluido. Los medidores de masa térmica y Coriolis utilizan transferencia de calor o dinámica de fluidos.

Medidores de flujo mecánicos

Los medidores de flujo mecánicos utilizan el movimiento físico para medir el flujo de fluido. Los medidores de turbina y de desplazamiento positivo son ejemplos comunes. Un medidor de flujo de turbina contiene un rotor dentro de su tubo de medición. El fluido en movimiento hace que el rotor gire. Un sensor detecta la rotación y la convierte en una señal eléctrica. Luego, el procesador de señal calcula el caudal. El equilibrio del rotor, la calidad de los rodamientos y la posición del sensor influyen en la estabilidad de la medición.

Los medidores de flujo de desplazamiento positivo utilizan un enfoque diferente. Sus cámaras de medición capturan y liberan volúmenes de fluido conocidos. Los engranajes internos, rotores u otros elementos de desplazamiento crean ciclos de medición repetidos. Un contador registra estos ciclos y calcula el volumen transferido. Este diseño se adapta a determinadas aplicaciones de combustible y aceite. También puede manejar algunos fluidos cuya viscosidad respalda el funcionamiento estable de la cámara.

Medidores de flujo electromagnéticos y ultrasónicos

Los caudalímetros electromagnéticos miden líquidos conductores mediante inducción electromagnética. Su estructura principal incluye un tubo de medición, bobinas de excitación, electrodos, revestimiento y convertidor. El campo magnético interactúa con el líquido conductor en movimiento. Los electrodos detectan el voltaje resultante. El convertidor procesa esta señal y calcula el caudal. Estos medidores no tienen partes de medición móviles. Se utilizan comúnmente para agua, aguas residuales y líquidos químicos compatibles.

Los medidores de flujo ultrasónicos utilizan ondas sonoras para determinar la velocidad del fluido. Los modelos de tiempo de tránsito comparan señales ultrasónicas que viajan a favor y en contra del flujo. Los modelos Doppler analizan los cambios de frecuencia provocados por partículas o burbujas. Sus estructuras incluyen transductores ultrasónicos y electrónica de procesamiento de señales. Algunos diseños se montan directamente dentro de las tuberías. Otros se fijan externamente a la superficie de la tubería.

Medidores de presión diferencial y flujo de vórtice

Los medidores de flujo de presión diferencial miden los cambios de presión a través de una restricción. Los elementos primarios comunes incluyen placas de orificio, tubos venturi y boquillas de flujo. Los sensores de presión miden la diferencia de presión aguas arriba y aguas abajo. Luego, un transmisor convierte esta información en una señal de flujo. El sistema requiere conexiones de presión y condiciones de instalación adecuadas.

Los medidores de flujo Vortex utilizan un cuerpo farol colocado dentro del paso de flujo. El líquido que pasa por la obstrucción crea vórtices alternos. Un sensor detecta la frecuencia resultante. La electrónica calcula el caudal a partir de esta señal. Estos medidores se utilizan en aplicaciones adecuadas de líquidos, gases y vapor. Su rendimiento depende de las condiciones de flujo y la calidad de la instalación.

Medidores de flujo másico y Coriolis térmicos

Los medidores de flujo másico térmico utilizan la transferencia de calor para medir el flujo másico de gas. Sus elementos sensores detectan cambios de temperatura causados ​​por el gas en movimiento. La electrónica convierte estos cambios en una lectura de flujo másico. Se utilizan para aire comprimido, nitrógeno, gas natural y otros gases compatibles.

Los medidores de flujo Coriolis utilizan tubos de medición vibratorios. El movimiento de fluidos cambia la respuesta de vibración a través de fuerzas de Coriolis. Los sensores detectan el movimiento del tubo y calculan el flujo másico. Algunos modelos también miden la densidad del fluido. Su construcción es más compleja que la de muchos caudalímetros básicos. Son útiles cuando la medición directa de masa es importante.

Consejo: Al comparar tipos de medidores de flujo, comience con el principio de medición. Luego verifique si su estructura se adapta al fluido y al proceso reales.

¿Cómo funcionan las diferentes estructuras de medidores de flujo?

Comprender los componentes internos hace que la clasificación de los medidores de flujo sea más práctica. Dos instrumentos pueden medir el mismo medio pero utilizar estructuras diferentes. Estas diferencias influyen en la generación, el mantenimiento y la instalación de la señal. Los medidores de turbina y de desplazamiento positivo son ejemplos útiles. Ambos miden el flujo de líquido, pero sus mecanismos internos funcionan de manera diferente.

Estructura interna del medidor de flujo de turbina

Un caudalímetro de turbina suele contener un tubo de medición, un rotor, cojinetes, un sensor y un procesador de señales. El líquido ingresa al tubo de medición y empuja el rotor. El rotor gira a una velocidad relacionada con la velocidad del fluido. Un sensor de captación detecta cada rotación y genera impulsos eléctricos. El procesador de señales convierte estos pulsos en lecturas de flujo.

El diseño del rotor juega un papel importante en el rendimiento de la medición. Un equilibrio deficiente puede provocar vibraciones y señales inestables. Los materiales de los rodamientos también afectan la fricción y la vida útil. Algunos diseños industriales utilizan cojinetes de carburo de tungsteno, rubí o cerámica. Estos materiales sirven para diferentes condiciones operativas y requisitos de desgaste.

El sensor puede utilizar detección magnetorresistiva o inductiva. El procesador de señal puede conectarse a una pantalla local o a un instrumento remoto. Algunos diseños también admiten diferentes conexiones de tuberías. Estos incluyen disposiciones de conexión roscadas, bridadas y otras. Un diseño de turbina al que se hace referencia ofrece configuraciones integrales y remotas. Sus opciones publicadas también incluyen diferentes materiales de rodamientos y carrocería. Estas características muestran cómo las opciones estructurales respaldan diferentes requisitos de proceso.

Cámara de medición del medidor de flujo de desplazamiento positivo

Un medidor de flujo de desplazamiento positivo mide el fluido mediante capturas repetidas de volumen. Su estructura principal incluye una cámara de medición y elementos de desplazamiento. Dependiendo del diseño, estos elementos pueden utilizar engranajes, rotores u otras piezas mecánicas. El fluido ingresa a la cámara y mueve los componentes internos. Cada ciclo representa un volumen de líquido definido. Un contador mecánico o electrónico registra los ciclos.

Esta estructura difiere de un medidor de turbina. Un medidor de turbina calcula el flujo a partir de la velocidad del rotor. Un medidor de desplazamiento positivo cuenta los movimientos de volumen repetidos. Puede ser útil para la transferencia de combustible, diésel y aceite. Algunos modelos también admiten líquidos en un amplio rango de viscosidad. Sin embargo, la gama real depende del diseño del producto.

Un diseño de contador digital al que se hace referencia ilustra varias características prácticas. Incluye un totalizador incorporado y un mecanismo de ajuste. Las opciones de materiales de carrocería enumeradas incluyen aluminio, hierro fundido y acero inoxidable. Las opciones de conexión incluyen disposiciones de brida y roscadas. La cámara de medición y el mecanismo de desplazamiento siguen siendo los componentes principales. El contador digital solo muestra o registra el volumen medido. No cambia el principio de medición mecánica subyacente.

Estructura del sensor del medidor de flujo electromagnético

Un medidor de flujo electromagnético tiene un tubo de medición, un revestimiento, electrodos, bobinas de excitación y un convertidor. El revestimiento separa el líquido conductor del cuerpo metálico. Las bobinas generan un campo magnético a través del tubo de medición. A medida que el líquido conductor se mueve a través de este campo, se desarrolla un voltaje a través de los electrodos.

La señal del electrodo suele ser pequeña. El convertidor lo amplifica y procesa. Luego calcula la velocidad del flujo y el caudal volumétrico. Como el tubo de medición no tiene rotor, hay menos piezas móviles. Este diseño puede reducir el desgaste mecánico y la obstrucción. Sin embargo, el líquido debe tener suficiente conductividad eléctrica.

Los materiales del electrodo y del revestimiento deben coincidir con el medio del proceso. El acero inoxidable, Hastelloy, PTFE y PFA son ejemplos de opciones de materiales. Su resistencia química y sus límites de temperatura difieren. Los usuarios deben verificar la concentración, temperatura, presión y condiciones de limpieza antes de seleccionarlas. El convertidor también puede proporcionar salidas analógicas o digitales. Estas salidas admiten la conexión a sistemas de monitoreo y control.

Configuraciones de sensores de presión diferencial y ultrasónicos

Los medidores de flujo ultrasónicos utilizan transductores para enviar y recibir señales de sonido. Los diseños de tiempo de tránsito miden la diferencia de tiempo entre las señales ascendentes y descendentes. Los diseños Doppler detectan cambios de frecuencia causados ​​por partículas o burbujas de gas. Los transductores pueden instalarse dentro de la tubería o montarse externamente. Los diseños con abrazadera evitan el contacto directo con el fluido medido.

Los medidores de presión diferencial utilizan otra disposición estructural. Un elemento primario crea una diferencia de presión dentro de la tubería. Las tomas de presión conectan los lados aguas arriba y aguas abajo a un transmisor. El transmisor mide la diferencia y calcula el flujo. Las placas de orificio, los tubos venturi y las boquillas de flujo son elementos primarios comunes.

Estas configuraciones tienen diferentes demandas de instalación. Los medidores ultrasónicos necesitan un acoplamiento acústico y unas condiciones de tubería adecuadas. Los sistemas de presión diferencial necesitan conexiones de presión y líneas de impulso correctas. Ambos requieren una instalación adecuada para soportar lecturas confiables.

Consejo: Una pantalla digital no define el principio de medición. Identifique siempre la tecnología del sensor antes de comparar las estructuras de los medidores de flujo.

¿Cómo se clasifican los medidores de flujo según el diseño de la instalación?

El diseño de instalación describe cómo se conecta un medidor de flujo a una tubería. No describe necesariamente su principio de medición. Un contador de turbina, por ejemplo, puede utilizar una estructura en línea. Un medidor ultrasónico puede utilizar transductores en línea o con pinza. Elegir el método de instalación correcto ayuda a reducir los costos de modificación. También admite mediciones confiables y un mantenimiento más sencillo.

Estructuras de medidores de flujo en línea

Se instala un medidor de flujo en línea directamente en la tubería. El fluido medido pasa a través de su sección de medición interna. El instrumento puede utilizar conexiones roscadas, bridadas o sanitarias. Su cuerpo suele formar parte del proceso. Esta disposición proporciona un paso de medición definido y un posicionamiento estable del sensor.

Los diseños en línea son comunes en sistemas de tratamiento de agua, transferencia de combustible, procesamiento químico y producción. Se adaptan a aplicaciones en las que la tubería se puede abrir durante la instalación. Sin embargo, los ingenieros deben considerar el diámetro de la tubería y el espacio de instalación disponible. También deben verificar la dirección del flujo y las longitudes de tubería recta requeridas.

La estructura interna depende del principio de medición. Un modelo de turbina contiene un rotor y un sensor de captación. Un modelo electromagnético utiliza electrodos y bobinas de excitación. Un modelo de desplazamiento positivo contiene una cámara de medición. Por tanto, la instalación en línea no indica una tecnología específica.

Estructuras de medidores de flujo de inserción

Los medidores de flujo de inserción utilizan una sonda que ingresa a la tubería. La sonda alcanza una posición seleccionada dentro del medio que fluye. Su sensor mide las condiciones de flujo local. Luego, el instrumento utiliza su método de medición y datos de calibración para determinar el flujo.

Esta estructura puede adaptarse a grandes tuberías. Puede reducir los costos de instalación en comparación con un medidor de paso total. Algunos diseños permiten la instalación a través de un accesorio de montaje. Otros requieren el cierre de la tubería o un procedimiento de hot-tap adecuado. El método correcto depende de las condiciones de presión y del diseño del equipo.

La profundidad de inserción y la orientación del sensor son importantes. El posicionamiento incorrecto puede causar lecturas que no representan el perfil de flujo. Los ingenieros deben considerar el diámetro de la tubería, la distribución de velocidades y las perturbaciones aguas arriba. También deben confirmar si el sensor se puede retirar de forma segura para su mantenimiento.

Estructuras de medidores de flujo con abrazadera

Los medidores de flujo con abrazadera montan sensores en el exterior de una tubería. Las señales ultrasónicas atraviesan la pared de la tubería y el fluido. El instrumento analiza las señales para calcular la velocidad del flujo. Este enfoque evita cortar la tubería o exponer el sensor al medio del proceso.

Los diseños con abrazaderas pueden resultar útiles para proyectos de medición y modernización temporales. También pueden ser adecuados para tuberías donde el cierre es difícil. Sin embargo, el material de la tubería y el estado de la pared afectan la transmisión de la señal. El revestimiento, la corrosión, los depósitos y la geometría de las tuberías pueden influir en la calidad de la medición.

La superficie de instalación debe prepararse correctamente. El espaciado y la alineación de los sensores deben seguir las instrucciones del fabricante. También puede ser necesario material de acoplamiento acústico. Los equipos de abrazadera no son automáticamente adecuados para todas las tuberías. Los usuarios deben confirmar la compatibilidad del material y las condiciones de la señal antes de la compra.

Consejo: Para proyectos de modernización, compare el tiempo de inactividad de la instalación y los costos de modificación de la tubería antes de elegir diseños en línea, de inserción o con abrazadera.

¿Cuál es la diferencia entre los diseños de medidores de flujo integrales y remotos?

Los medidores de flujo también se pueden clasificar por disposición de pantalla y convertidor. Los diseños integral y remoto son dos configuraciones comunes. Su principal diferencia es la posición de los componentes electrónicos. Esta elección afecta a la flexibilidad de la instalación, la accesibilidad y el mantenimiento. No cambia necesariamente el principio básico de medición.

Estructura integral del medidor de flujo con pantalla

Un medidor de flujo integral combina el sensor, el convertidor y la pantalla en un solo conjunto. La sección de medición detecta el movimiento del fluido. El convertidor procesa la señal y calcula los datos de flujo. La pantalla presenta los resultados cerca de la tubería.

Este diseño ofrece una disposición de instalación compacta. Los operadores pueden verificar las lecturas directamente en el punto de medición. También reduce la necesidad de cables de señal separados entre el sensor y el convertidor. Las configuraciones integrales son adecuadas cuando el entorno de instalación permite el acceso local.

Sin embargo, el entorno circundante debe cumplir con los requisitos de los componentes electrónicos. Las altas temperaturas, las fuertes vibraciones y el difícil acceso pueden afectar las decisiones de instalación. Los ingenieros deben verificar la protección del gabinete y los límites de temperatura ambiente. También deberían considerar si los operadores pueden leer la pantalla de forma segura.

Estructura del medidor de flujo con pantalla remota

Un medidor de flujo remoto separa el sensor de su convertidor o pantalla. Un cable de conexión transfiere señales entre estos componentes. Esta disposición permite que el sensor permanezca cerca de la tubería. La pantalla se puede instalar en una ubicación más accesible.

Los diseños remotos son útiles cuando las tuberías operan en entornos difíciles. Por ejemplo, el sensor puede instalarse en un área húmeda o restringida. Los operadores pueden colocar la pantalla en una sala de control protegida. Esto hace que el seguimiento de rutina sea más conveniente.

La longitud del cable y la compatibilidad de la señal requieren atención. Una longitud excesiva del cable puede afectar la calidad de la señal en ciertos diseños. El tendido de cables también debe evitar fuertes interferencias eléctricas. Los usuarios deben seguir los requisitos de cableado y conexión a tierra del fabricante.

Cómo elegir entre diseños integrales y remotos

La configuración correcta depende del entorno de instalación. Los diseños integrales se adaptan a ubicaciones accesibles con condiciones ambientales adecuadas. Los diseños remotos proporcionan mayor flexibilidad cuando el punto de medición es difícil de alcanzar. Ambos arreglos pueden apoyar el monitoreo de procesos industriales.

Antes de tomar una decisión, evalúe estos factores:

El principio de medición debería seguir siendo la primera prioridad de selección. La configuración de la pantalla viene después. Una visualización cómoda no puede compensar un sensor o un rango de medición inadecuados.

¿Cómo afectan las estructuras de los medidores de flujo al rendimiento de la medición?

El diseño estructural influye directamente en la calidad de la medición. Los componentes internos determinan cómo el movimiento del fluido se convierte en una señal mensurable. Los materiales influyen en la compatibilidad y la durabilidad. La geometría de la instalación afecta las condiciones de flujo. Comprender estos factores ayuda a los ingenieros a evaluar los equipos más allá de su apariencia.

Componentes internos y precisión de medición

El diseño de componentes internos afecta la precisión y la repetibilidad. En los medidores de turbina, el equilibrio del rotor y la calidad de los rodamientos influyen en la estabilidad rotacional. El posicionamiento del sensor afecta la detección del pulso. Un rotor mal diseñado puede generar vibraciones o señales inconsistentes.

Los medidores de desplazamiento positivo dependen de la geometría de la cámara de medición. Los espacios internos influyen en cómo se mueve el fluido a través de la cámara. Los elementos de desplazamiento deben operar de manera consistente. El desgaste excesivo o las condiciones inadecuadas del fluido pueden afectar el rendimiento de la medición.

Los medidores electromagnéticos dependen de campos magnéticos estables y señales de electrodos. El estado del electrodo y la integridad del revestimiento son importantes. Los medidores ultrasónicos dependen de una transmisión acústica confiable. El posicionamiento del transductor y el procesamiento de señales también son importantes.

El procesamiento de señales conecta la estructura de detección con la lectura final. Convierte señales sin procesar en información de flujo utilizable. Los errores de configuración pueden afectar los valores mostrados. Por lo tanto, los compradores deberían evaluar conjuntamente la construcción de los sensores y la electrónica.

Materiales estructurales y compatibilidad de fluidos

La selección del material determina si un caudalímetro se adapta al medio medido. Diferentes aplicaciones exponen los equipos a diferentes condiciones químicas y mecánicas. El acero inoxidable es común en los cuerpos de medidores industriales. El aluminio se utiliza en ciertos diseños livianos. El bronce y las aleaciones especializadas sirven para aplicaciones seleccionadas.

Los componentes mojados necesitan especial atención. Estos incluyen tubos de medición, electrodos, revestimientos, sellos y elementos de desplazamiento interno. Un material de carrocería adecuado no garantiza una compatibilidad química completa. Se deben considerar todos los componentes que entran en contacto con el fluido.

Por ejemplo, un medidor de desplazamiento positivo de aluminio puede ser adecuado para determinadas aplicaciones de combustible. Sin embargo, los productos químicos agresivos pueden requerir otra construcción. Los medidores electromagnéticos pueden usar revestimientos de PTFE o PFA para servicios corrosivos adecuados. La selección final debe seguir los datos de compatibilidad química.

Los índices de presión y temperatura son igualmente importantes. Los materiales pueden responder de manera diferente bajo condiciones cambiantes. Los sellos pueden ablandarse, endurecerse o perder su rendimiento de sellado. Los ingenieros deben verificar todos los materiales mojados con las especificaciones reales del proceso.

Pérdida de presión, resistencia al flujo y mantenimiento

Las estructuras internas pueden crear diferentes niveles de resistencia al flujo. Los medidores de turbina introducen un rotor en el conducto de flujo. Los medidores de desplazamiento positivo utilizan cámaras de medición internas. Estas estructuras pueden generar pérdidas de presión dependiendo de su diseño y condiciones de operación.

Los contadores electromagnéticos suelen tener un paso de medición libre de obstáculos. Esto puede reducir la resistencia adicional al flujo. Sin embargo, los depósitos del revestimiento y la disposición inadecuada de las tuberías aún pueden afectar el rendimiento. Los medidores de presión diferencial crean intencionalmente una restricción para generar una diferencia de presión mensurable.

Los requisitos de mantenimiento también varían. Los medidores de turbina necesitan inspección de rotores y cojinetes. Los medidores de desplazamiento positivo requieren atención a los componentes de desplazamiento. Los medidores electromagnéticos necesitan revisiones de electrodos y revestimientos. Los medidores ultrasónicos requieren un posicionamiento adecuado del transductor y una verificación de la señal.

Consejo: Pregunte a los fabricantes sobre información sobre pérdida de presión y requisitos de mantenimiento. Estos detalles ayudan a estimar los costos operativos a largo plazo.

¿Cómo identificar la clasificación de medidor de flujo adecuada para su aplicación?

La selección de un medidor de flujo requiere una comprensión clara de las condiciones del proceso. Los compradores no deben elegir equipos basándose únicamente en el precio o la apariencia. El principio de medición, la estructura del sensor y el método de instalación deben funcionar juntos. Una evaluación estructurada reduce los problemas de compatibilidad y mejora la confiabilidad de la medición.

Seleccione el principio de medición según el tipo de fluido

Comience por identificar el medio medido. Los líquidos conductores pueden ser adecuados para caudalímetros electromagnéticos. Los líquidos limpios y de baja viscosidad pueden ser adecuados para los diseños de turbinas. Ciertas aplicaciones de combustible y aceite pueden beneficiarse de la tecnología de desplazamiento positivo. Las aplicaciones de gas pueden requerir masa térmica u otros principios de medición adecuados.

Las propiedades de los fluidos también importan. Considere la conductividad, la viscosidad, la densidad, la temperatura y la contaminación. Las partículas en suspensión pueden afectar los componentes mecánicos. La composición del gas puede influir en las mediciones de masa térmica. Los líquidos corrosivos requieren materiales humedecidos adecuados.

El resultado de medición requerido es otra consideración. Algunos procesos necesitan flujo volumétrico. Otros requieren flujo másico o volumen totalizado. Estos requisitos influyen en el principio de medición y en la electrónica.

Haga coincidir el diseño estructural con las condiciones de la tubería

Las condiciones de la tubería determinan qué estructura de instalación es práctica. Los ingenieros deben confirmar el diámetro nominal y el espacio de montaje disponible. También deben revisar la presión, la temperatura y la velocidad del flujo. Las tuberías grandes pueden beneficiarse de diseños de inserción adecuados. Los proyectos de modernización pueden considerar equipos ultrasónicos con abrazaderas.

Los medidores en línea ofrecen integración directa con la tubería. Es posible que requieran cortes y cierres de tuberías durante la instalación. Los diseños de inserción pueden reducir algunos requisitos de modificación. Los diseños con abrazadera evitan el contacto directo con el fluido. Sin embargo, su rendimiento depende del material de la tubería y de las condiciones acústicas.

La posición de visualización también importa. Los diseños integrales proporcionan lecturas locales. Los diseños remotos permiten una ubicación flexible de la pantalla. La disposición seleccionada debe adaptarse al acceso del operador y a las condiciones ambientales.

Verifique las especificaciones técnicas y los requisitos de salida

Las especificaciones técnicas proporcionan la referencia de selección final. Los compradores deben comparar los siguientes parámetros antes de confirmar un modelo:

• Medio de medición y principio de medición.

• Caudales mínimo, normal y máximo.

• Diámetro de tubería y tipo de conexión.

• Presión y temperatura de funcionamiento.

• Requisitos de precisión y repetibilidad.

• Materiales mojados y grado de protección.

• Fuente de alimentación y salida eléctrica.

• Protocolos de comunicación y compatibilidad del sistema de control.

Los requisitos de producción merecen una atención especial. Las opciones industriales comunes incluyen comunicación de 4 a 20 mA, de pulso, de relé y RS485. La elección correcta depende del sistema de control. Los compradores también deben confirmar si el instrumento admite visualización local o monitoreo remoto.

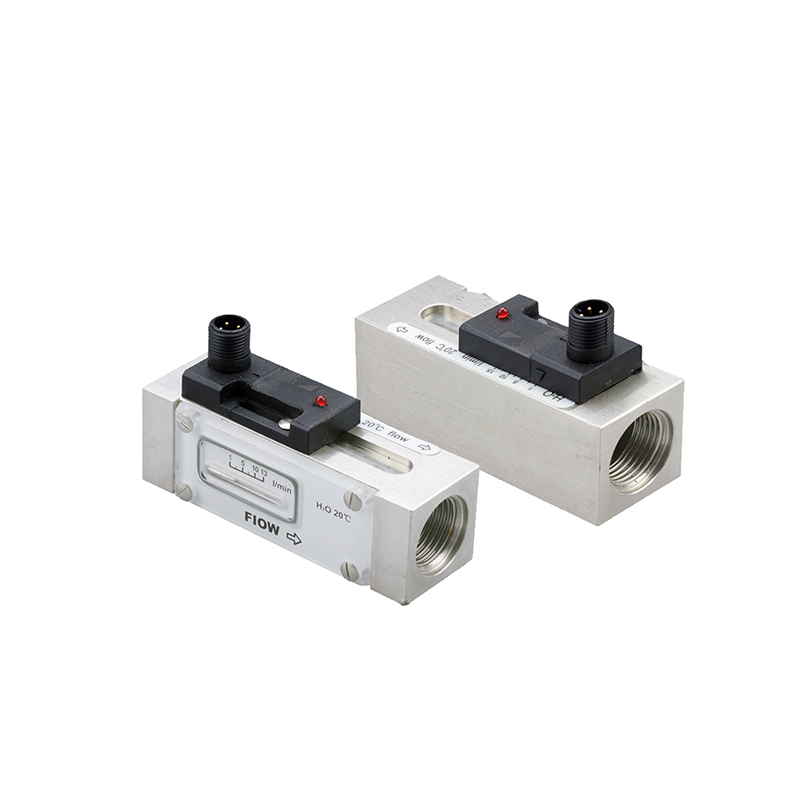

Para aplicaciones que requieren monitoreo de la condición del flujo en lugar de una medición continua del flujo, los interruptores de flujo también pueden ser relevantes. HIGHJOIN ofrece diferentes productos de monitoreo de flujo. El interruptor de flujo térmico HFM500 admite configuraciones de salida de relé, PNP y NPN. Está diseñado para aplicaciones de detección y conmutación de flujo. No debe confundirse con un caudalímetro continuo.

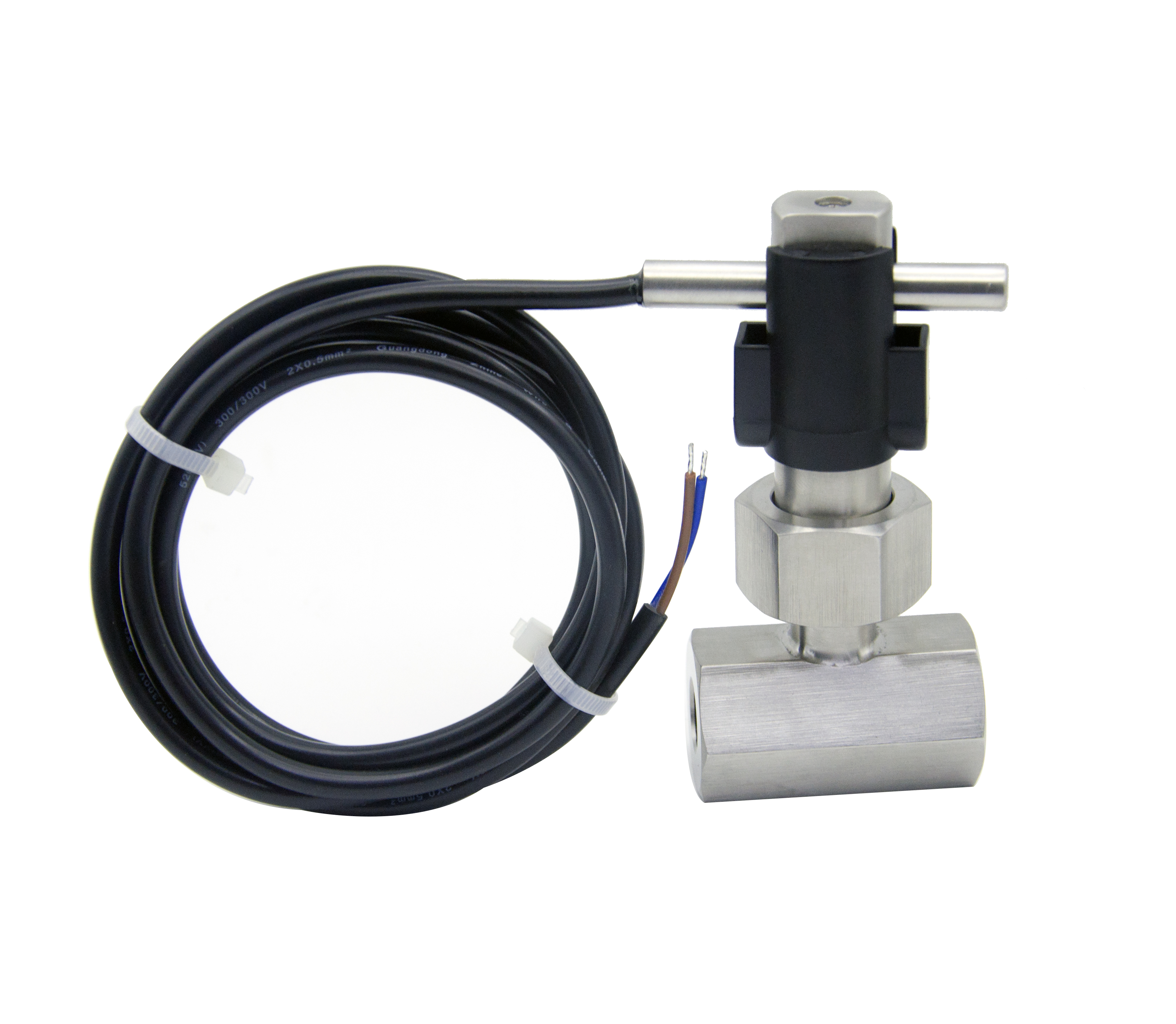

El interruptor de flujo de paleta de acero inoxidable FS50 proporciona otra opción para monitorear el flujo de agua. Su estructura de paletas detecta las condiciones de flujo dentro de la tubería. Puede soportar la protección de equipos y funciones de control relacionadas con el flujo. Sin embargo, no reemplaza a un medidor de flujo cuando se requiere una medición continua del caudal.

Los compradores pueden explorar la gama de productos de monitoreo de flujo y medidores de flujo HIGHJOIN para revisar las categorías de equipos disponibles. Comparar las funciones de medición antes de comprar ayuda a evitar seleccionar un interruptor para una aplicación de medición.

Consejo: Un medidor de flujo mide el caudal o el volumen. Un interruptor de flujo detecta si el flujo alcanza una condición de funcionamiento definida. Sus funciones son diferentes.

Conclusión

Los medidores de flujo utilizan diferentes principios y diseños estructurales. Su rendimiento depende de las propiedades del fluido, la instalación y la compatibilidad del material. HIGHJOIN ofrece medidores de flujo y interruptores de flujo para monitoreo industrial. Su gama de productos admite configuraciones flexibles, detección confiable y control de procesos eficiente.

Preguntas frecuentes

P: ¿Cuáles son las principales clasificaciones de medidores de flujo?

R: Los tipos de medidores de flujo comunes incluyen medidores de turbina, electromagnéticos, ultrasónicos, de vórtice y de masa térmica.

P: ¿Cómo funciona un caudalímetro de turbina?

R: Un rotor gira a medida que pasa el fluido, generando señales para medir el flujo.

P: ¿Cuál es la diferencia entre los medidores de flujo de turbina y de desplazamiento positivo?

R: Los medidores de turbina miden la velocidad del rotor, mientras que los medidores de desplazamiento positivo capturan volúmenes de fluido fijos.

P: ¿Qué son los medidores de flujo en línea y con abrazadera?

R: Los medidores en línea ingresan a la tubería, mientras que los medidores de pinza se montan externamente.

P: ¿Cómo se elige el diseño de medidor de flujo correcto?

R: Considere las propiedades del fluido, el tamaño de la tubería, la presión, la temperatura, la precisión y las condiciones de instalación.
