Métodos de prueba de manómetros para control de calidad

Introducción

¿Puede confiar en cada lectura del manómetro de su sistema industrial? Incluso los pequeños errores de medición pueden afectar el rendimiento y la seguridad del equipo. Las pruebas de manómetros verifican la precisión, la confiabilidad y la integridad estructural. Esta guía explora métodos de prueba clave, procedimientos de calibración y estándares de calidad. También aprenderá a evaluar los fabricantes antes de realizar el pedido.

¿Qué verifica la prueba del manómetro?

Las pruebas de manómetros verifican varias características de rendimiento importantes. Verifica la precisión de la medición y la coherencia de la lectura. También evalúa la resistencia a la presión y el estado mecánico. Los instrumentos digitales requieren comprobaciones de funciones electrónicas adicionales. Estas inspecciones ayudan a los fabricantes a identificar defectos antes del envío. También ayudan a los compradores a evaluar la calidad del producto.

Precisión de medición y consistencia de lectura

La precisión de la medición es uno de los indicadores de calidad más importantes. Un manómetro debe mostrar valores cercanos a la presión real. Las pruebas comparan sus lecturas con un instrumento de referencia. La diferencia entre estos valores indica una desviación de la medición. La repetibilidad verifica si el medidor produce lecturas consistentes en condiciones repetidas. Ambas características afectan la confiabilidad de las mediciones industriales.

Por ejemplo, un medidor puede mostrar lecturas ligeramente diferentes durante pruebas repetidas. Esta diferencia puede deberse a la fricción mecánica o a la inestabilidad del sensor. Las pruebas ayudan a identificar estos problemas antes de la entrega. Las clases de precisión también proporcionan una base para la evaluación del producto. Sin embargo, los compradores deben comprobar las condiciones de referencia especificadas. Una resolución de pantalla más alta no significa automáticamente una mayor precisión.

Resistencia a la presión e integridad estructural

La prueba de resistencia a la presión evalúa la capacidad del instrumento para soportar condiciones de presión específicas. Se centra en el elemento sensor y el límite de presión. Estos componentes deben tolerar las condiciones de funcionamiento previstas. Los inspectores también verifican conexiones, sellos y estructuras de carcasa. Deformaciones o fugas visibles pueden indicar posibles defectos.

La presión nominal y la sobrecarga permitida son especificaciones diferentes. La presión nominal describe el rango de medición previsto. Los límites de sobrepresión describen una exposición específica más allá de las condiciones normales. Las pruebas deben seguir los procedimientos aprobados por el fabricante. Una presión excesiva puede dañar permanentemente los componentes sensibles. También puede crear riesgos de seguridad durante la inspección.

Movimiento mecánico y rendimiento de visualización

Los manómetros mecánicos requieren un movimiento suave del puntero. Los inspectores observan el puntero cuando aumenta la presión. También comprueban su retorno después de liberar la presión. El puntero debe moverse sin pegarse ni dar saltos irregulares. La devolución de punto cero es otro elemento de inspección importante.

El dial y el puntero deben seguir siendo fáciles de leer. Los inspectores verifican la alineación y las marcas de escala. También buscan componentes sueltos y ventanas dañadas. La fricción mecánica puede afectar la consistencia de la medición. Estas comprobaciones ayudan a identificar defectos de montaje antes del envío.

Verificación de funciones electrónicas y sensores digitales

Los manómetros digitales requieren verificación electrónica. Sus sensores deben responder correctamente a la presión aplicada. Las pruebas comparan las lecturas mostradas con los valores de referencia. Los inspectores también comprueban la pantalla y la fuente de alimentación. Otras funciones pueden incluir conmutación de unidades y ajuste a cero.

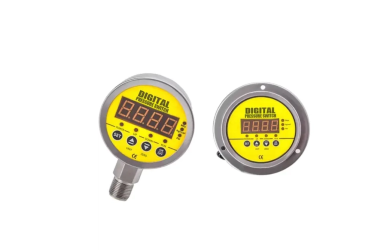

Algunos modelos proporcionan alarmas o salidas eléctricas. Estas funciones requieren una verificación por separado. También se debe comprobar la estabilidad de la señal cuando corresponda. Los instrumentos que funcionan con baterías necesitan controles de energía y batería. Los elementos de prueba exactos dependen de las especificaciones del producto.

¿Cuáles son los principales métodos de prueba de manómetros?

La prueba de manómetros combina varios procedimientos. Cada método comprueba una característica de calidad diferente. La calibración verifica la precisión de la medición. Las pruebas de repetibilidad verifican la coherencia de la lectura. La inspección de fugas evalúa los límites de presión. El ciclo de presión examina el rendimiento bajo cambios repetidos. En conjunto, estos procedimientos proporcionan una evaluación de calidad más completa.

Pruebas de calibración de manómetros

Un procedimiento de calibración de manómetro compara el instrumento con un estándar de referencia. El equipo de referencia debe tener una precisión adecuada. Los técnicos conectan ambos instrumentos a una fuente de presión controlada. Luego aplican presión en puntos seleccionados. Las lecturas del medidor de prueba se comparan con los valores de referencia.

Las pruebas deben cubrir partes relevantes del rango de medición. Los técnicos pueden aumentar la presión en pasos controlados. Registran cada valor de referencia y lectura indicada. Algunos procedimientos también incluyen disminuir la presión. Esto ayuda a revelar diferencias entre las direcciones de carga.

Los resultados de la calibración muestran desviaciones de medición. También pueden indicar si es necesario realizar un ajuste. Después del ajuste, el medidor debe ser verificado nuevamente. Un registro de calibración debe identificar el instrumento y las condiciones de prueba. También debe indicar el equipo de referencia y los resultados.

Precisión del manómetro y prueba de errores

Las pruebas de precisión del manómetro evalúan la desviación de la medición. Compara la presión indicada con la presión de referencia.

Error de medición = Presión indicada − Presión de referencia

Por ejemplo, un instrumento de referencia muestra 5,00 bar. El manómetro de prueba indica 5,08 bar. Por tanto, su error de medida es de +0,08 bar.

El porcentaje de error de escala completa utiliza otro cálculo:

Porcentaje de error = (Error absoluto ÷ Escala completa) × 100%

Este método expresa el error relativo a la escala completa del instrumento. Los compradores deben distinguirlo del porcentaje de lectura. Los fabricantes pueden especificar la precisión utilizando diferentes bases de referencia. Consulte siempre la hoja de datos del producto y los estándares de prueba aplicables.

Probar varios puntos de presión proporciona un resultado más claro. Ayuda a identificar errores en todo el rango de medición. Una verificación de un solo punto no puede establecer un rendimiento completo. El límite de aceptación debe seguir la especificación del producto.

Pruebas de histéresis y repetibilidad del manómetro

Las pruebas de repetibilidad verifican si las lecturas permanecen consistentes. Los técnicos aplican la misma presión repetidamente. Registran los valores indicados durante cada ciclo. Grandes diferencias pueden sugerir una detección inestable o un movimiento mecánico.

La prueba de histéresis compara las lecturas durante el aumento y la disminución de la presión. La misma presión de referencia puede producir indicaciones diferentes. La fricción mecánica puede contribuir a esta diferencia. El comportamiento del elemento sensor también puede influir en el resultado.

Estas pruebas son útiles para instrumentos mecánicos y electrónicos. Sin embargo, sus procedimientos pueden diferir. Los compradores deben solicitar métodos de prueba y límites de aceptación. Esto hace que las comparaciones de proveedores sean más significativas.

Prueba de fugas del manómetro

La prueba de fugas verifica el límite de presión del instrumento. Los inspectores examinan conexiones, sellos y juntas. Aplican el medio de prueba y la presión especificados. El método de inspección depende del diseño del producto. Los procedimientos adecuados pueden incluir caída de presión o métodos aprobados de detección de fugas.

Una caída de presión no siempre demuestra una fuga. Los cambios de temperatura también pueden afectar las lecturas de presión. Por lo tanto, las condiciones de prueba deben permanecer controladas. Los inspectores deben seguir el procedimiento aplicable. Deben registrar cualquier hallazgo de fugas.

Para los manómetros llenos de líquido, el sellado de la caja también es importante. El líquido de llenado debe permanecer contenido. Las ventanas o sellos dañados requieren atención. Una inspección adecuada verifica tanto los límites del proceso como la integridad del caso.

Pruebas de ciclos de presión y sobrepresión

Los ciclos de presión exponen un instrumento a cambios de presión repetidos. Ayuda a evaluar el rendimiento bajo cargas repetidas. Los inspectores monitorean los cambios en las lecturas y el comportamiento mecánico. Pueden comprobar el retorno cero después de ciclos seleccionados. El procedimiento debe seguir los requisitos de prueba y diseño del producto.

Las pruebas de sobrepresión tienen un propósito diferente. Evalúa el rendimiento bajo exposición a presión específica más allá de las condiciones de medición normales. No es lo mismo que la calibración de rutina. Una presión excesiva o incontrolada puede dañar el manómetro. Las pruebas deben utilizar límites aprobados y equipo de protección adecuado.

Consejo: Nunca aplique presión de sobrecarga arbitraria durante la inspección. Siga los límites de prueba especificados por el fabricante.

Pruebas de funciones de puntero, retorno cero y visualización

Los medidores mecánicos requieren inspección del puntero. Los técnicos comprueban el movimiento a lo largo del dial. Observan adherencia, vibración y alineación. Después de liberar la presión, verifican el retorno cero. Las marcas del dial también deben permanecer claras.

Los medidores digitales requieren verificación de pantalla. Los técnicos verifican las lecturas numéricas y la estabilidad de la pantalla. Prueban funciones disponibles, como el cambio de unidad. El ajuste a cero y las alarmas también pueden requerir inspección. Los modelos que funcionan con baterías necesitan controles de energía adecuados.

Por ejemplo, de HJ Sensor el manómetro digital inteligente HP-S260 enumera las opciones de pantalla LCD y el cambio de unidad. Sus especificaciones publicadas incluyen una precisión estándar del 1,0%. Estas características proporcionan elementos claros para la verificación funcional. No reemplazan la calibración contra un instrumento de referencia.

Inspección Visual y Verificación de Calidad Final

La inspección visual comprueba el estado externo del instrumento. Los inspectores examinan la caja, la ventana, el dial y la conexión. Buscan corrosión, rayones y deformaciones. También revisan las etiquetas y la identificación del producto.

La verificación de calidad final combina los resultados de la inspección. Confirma si el producto cumple con los requisitos de aceptación. Los registros pueden incluir resultados de calibración y comprobaciones funcionales. Algunos pedidos también requieren documentos de prueba de material o presión. Los registros requeridos dependen de las especificaciones del comprador.

Consejo: Defina los criterios de aceptación antes de que comience la producción. Esto ayuda a prevenir disputas durante la inspección final.

¿En qué se diferencian los métodos de prueba entre los manómetros mecánicos y digitales?

Prueba de tubo Bourdon y manómetros llenos de líquido

Los manómetros de tubo Bourdon requieren comprobaciones de rendimiento mecánico. Los técnicos aplican presión controlada al tubo sensor. Observan el movimiento del puntero y la coherencia en la lectura. También verifican el retorno cero después de la liberación de presión. La calibración verifica la presión indicada frente a una referencia.

Los modelos llenos de líquido requieren una inspección visual adicional. Los técnicos examinan la caja y el estado de sellado. Revisan si hay fugas o pérdida anormal de líquido. El movimiento del puntero debe permanecer claro en condiciones normales de prueba. El líquido de llenado ayuda a amortiguar la vibración durante la operación. No reemplaza las pruebas de precisión.

Un ejemplo de producto es el manómetro lleno de glicerina de acero inoxidable de 63 mm listado por Gongchuang. La página de su producto identifica la indicación del puntero y una precisión declarada de 1,6. También enumera conexiones radiales y aplicaciones industriales. Estos detalles ilustran los elementos de configuración que los compradores deben incluir en los planes de inspección. No establecen un requisito de prueba universal.

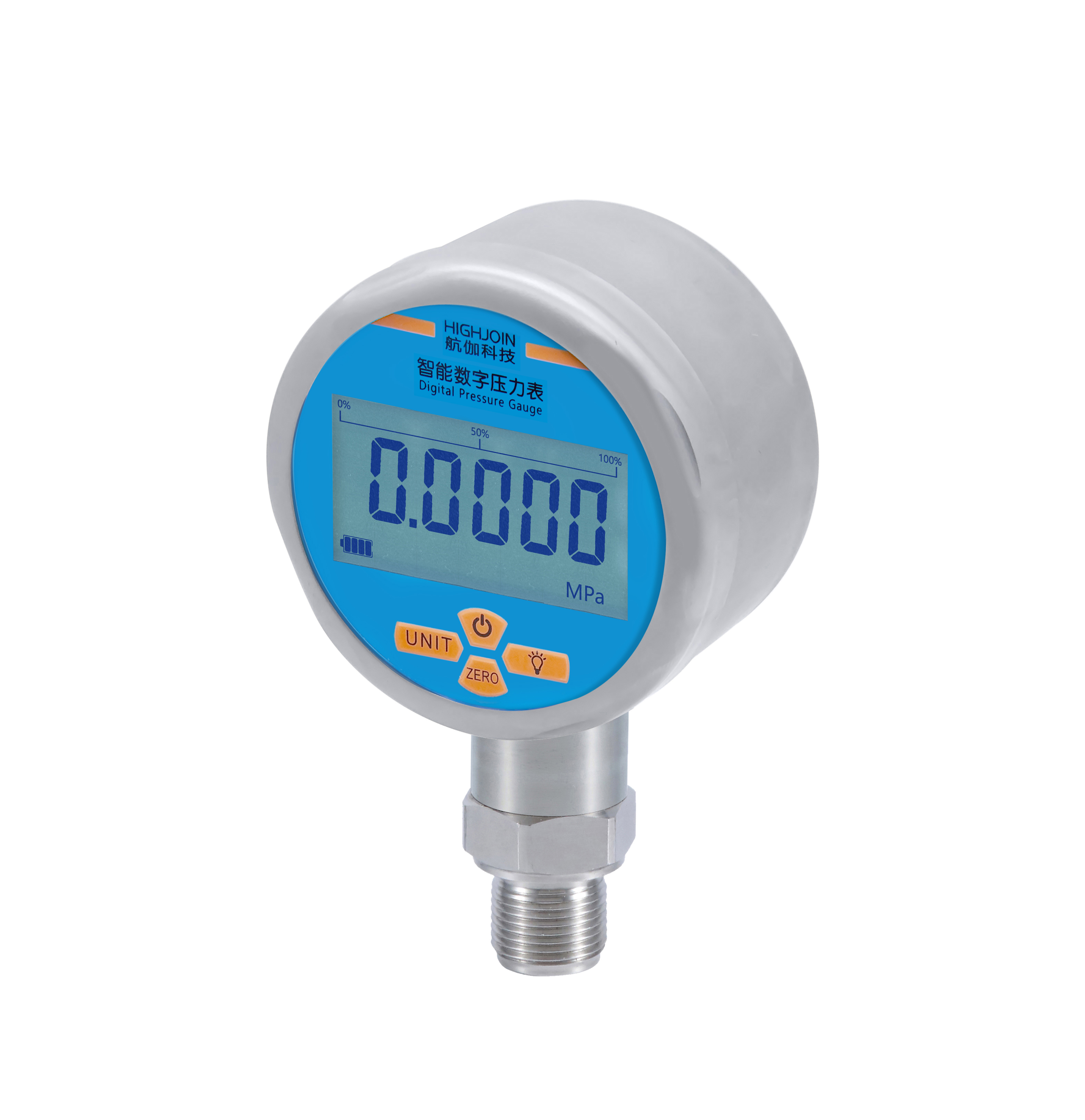

Prueba de manómetros digitales que funcionan con baterías

Los medidores digitales requieren verificación electrónica y de sensores. Los técnicos aplican valores de presión conocidos. Comparan las lecturas mostradas con valores de referencia. También inspeccionan la estabilidad y respuesta de la pantalla. El estado de la fuente de alimentación y de la batería requiere atención.

Algunos modelos digitales proporcionan funciones adicionales. Estos pueden incluir conmutación de unidades y salidas de alarma. Cada función disponible debe probarse por separado. Las salidas de comunicación o relé también necesitan verificación cuando se especifica. El informe de prueba debe identificar las funciones probadas.

La lista de productos Hongqi HC-100 describe un medidor digital que funciona con batería. Enumera grados de precisión y unidades de presión seleccionables. Su salida de relé opcional proporciona otra función para verificar. Estas especificaciones son ejemplos específicos de productos. No deben tratarse como requisitos de calibre digital universal.

Comparación de controles de calidad de medidores mecánicos y digitales

Ambos tipos de medidores requieren verificación de precisión. También necesitan controles adecuados de resistencia a la presión. Sin embargo, sus elementos de inspección adicionales difieren. Los medidores mecánicos requieren controles de puntero y movimiento. Los medidores digitales requieren verificaciones de funciones electrónicas y de sensores.

El plan de pruebas debe coincidir con el diseño del instrumento. Una lista de verificación común puede cubrir requisitos compartidos. Las comprobaciones adicionales deben abordar funciones específicas del modelo.

¿Qué estándares y equipos se utilizan para las pruebas de manómetros?

Las pruebas confiables requieren equipos de referencia adecuados y procedimientos definidos. Los fabricantes utilizan calibradores de presión, controladores y manómetros de referencia. Las normas aplicables también ayudan a establecer requisitos técnicos. Los compradores deben confirmar qué estándares se aplican a sus productos y mercados.

Calibradores de presión y controladores de presión de referencia

Un calibrador de presión proporciona una referencia para la verificación de las mediciones. Genera o mide valores de presión conocidos. Los técnicos comparan el medidor de prueba con esta referencia. El equipo debe tener una precisión y un estado de calibración adecuados.

Los controladores de presión ayudan a aplicar una presión estable durante las pruebas. Pueden proporcionar aumentos y disminuciones controladas de presión. Los medidores de referencia ofrecen otro método de comparación de mediciones. Sus especificaciones deben adaptarse al rango de prueba.

La trazabilidad también es importante. Los instrumentos de referencia deben tener registros de calibración válidos. Estos registros ayudan a establecer la confianza en las mediciones. También apoyan procedimientos de inspección consistentes.

Estándares comunes de prueba de manómetros

EN 837 y ASME B40.100 son referencias relevantes para manómetros. Abordan los requisitos técnicos para diferentes categorías de instrumentos. Su alcance y requisitos no son idénticos. Los fabricantes deben identificar la norma aplicable antes de realizar la prueba.

Los compradores deben confirmar el estándar y la edición requeridos. También deben comprobar la aplicación prevista del producto. Algunos mercados requieren documentos de cumplimiento adicionales. Los entornos industriales especiales pueden tener requisitos adicionales.

Un certificado de calidad no reemplaza las pruebas del producto. Los compradores deben solicitar registros de prueba relevantes. También deberán verificar si los documentos cubren el modelo suministrado. Esto ayuda a evitar confusión entre la certificación de fábrica y la conformidad del producto.

Pruebas de condiciones ambientales y operativas

El rendimiento del manómetro puede cambiar según las condiciones ambientales. La temperatura afecta los elementos sensores y los componentes internos. La vibración puede influir en el movimiento mecánico. La humedad también puede afectar a viviendas inadecuadas.

Las pruebas ambientales deben reflejar la aplicación prevista. Los fabricantes pueden evaluar la resistencia a la temperatura cuando sea necesario. Las pruebas de vibración pueden aplicarse a instalaciones de maquinaria. También pueden ser necesarias comprobaciones de protección para los equipos exteriores.

Por ejemplo, un manómetro lleno de líquido puede ser adecuado para equipos vibratorios. Un modelo digital puede requerir una prueba de batería. Cada instrumento necesita un plan de prueba apropiado. Los compradores deben confirmar los límites ambientales especificados.

¿Cómo mantienen los fabricantes la garantía de calidad de los manómetros?

La garantía de calidad comienza antes del montaje final. Los fabricantes inspeccionan los componentes y materiales entrantes. Luego controlan el montaje y las pruebas funcionales. La verificación final confirma la conformidad del producto. Este proceso ayuda a reducir los defectos y mejorar la consistencia.

Inspección de materiales y componentes entrantes

La inspección entrante comprueba los componentes importantes antes de la producción. Estos pueden incluir elementos sensores y conexiones de presión. Los inspectores también examinan cajas y piezas electrónicas. Verifican dimensiones y especificaciones de materiales cuando sea necesario.

La compatibilidad del material es particularmente importante. Los componentes mojados deben adaptarse al medio medido. Los materiales incorrectos pueden causar corrosión o fallas prematuras. Los compradores deben confirmar el grado real del material. También deben revisar la documentación del proveedor cuando sea necesario.

Montaje en proceso y pruebas funcionales

La calidad de fabricación depende de un montaje controlado. Los medidores mecánicos requieren una instalación correcta del elemento sensor. La alineación y el movimiento del puntero también requieren atención. Los medidores digitales requieren un conjunto de circuito y sensor adecuado. Sus displays y conexiones eléctricas deben funcionar correctamente.

Las comprobaciones durante el proceso ayudan a identificar defectos en forma temprana. Los técnicos pueden inspeccionar los componentes antes del montaje final. También pueden verificar el movimiento y las respuestas electrónicas. Esto reduce el riesgo de transmitir defectos.

Registros finales de inspección y calibración

La inspección final confirma la condición y el rendimiento del producto. Los fabricantes pueden comprobar la precisión de las mediciones y el retorno cero. También pueden inspeccionar las conexiones de presión y mostrar las funciones. Las pruebas requeridas dependen de las especificaciones del producto.

Los registros de calibración proporcionan evidencia útil. Deberían identificar el instrumento probado y el equipo de referencia. Los resultados deben incluir puntos de medición relevantes. Los criterios de aceptación también deben ser claros.

No todos los productos incluyen automáticamente un certificado de calibración individual. Los compradores deben especificar los requisitos de documentación antes de realizar el pedido. Pueden solicitar informes de muestra para su revisión. Esto ayuda a garantizar que los registros coincidan con las expectativas de adquisición.

Identificación de defectos y acciones correctivas

Los defectos comunes incluyen el atascamiento del puntero y la desviación cero. Los instrumentos digitales pueden mostrar lecturas inestables. Las conexiones de presión también pueden desarrollar fugas. La inspección visual puede revelar cajas o ventanas dañadas.

Los fabricantes deben investigar la causa de cada defecto. Las posibles causas incluyen errores de montaje o daños en los componentes. El ajuste incorrecto también puede afectar las lecturas. La acción correctiva debe abordar la causa identificada.

Después de la reparación, el instrumento necesita una nueva prueba adecuada. Esto confirma si el problema se ha resuelto. Los registros de inspección deben documentar el resultado. Un proceso correctivo consistente respalda la calidad del producto.

Consejo: Pregunte a los fabricantes sobre sus procedimientos de inspección entrante, en proceso y final. Esto revela más que una afirmación general de calidad.

¿Cómo pueden los compradores evaluar la calidad de las pruebas de manómetros antes de realizar el pedido?

Los compradores deben evaluar tanto las especificaciones del producto como la capacidad de inspección. Las afirmaciones de calidad de un fabricante necesitan evidencia que las respalde. Los documentos técnicos ayudan a confirmar los requisitos del producto. Los registros de pruebas también mejoran la transparencia de las compras.

Resultados de pruebas clave y documentos para solicitar

Antes de realizar el pedido, prepare una lista de verificación de documentación clara. Solicite la ficha técnica del producto y la especificación de precisión. Pregunte sobre procedimientos de calibración y equipos de referencia. Confirme si los registros de calibración individuales están disponibles.

Dependiendo de la aplicación, los compradores también podrán solicitar:

• Resultados de calibración y desviaciones de medición.

• Registros de pruebas de resistencia a la presión.

• Resultados de la inspección de fugas.

• Especificaciones de materiales y conexiones.

• Documentos de cumplimiento aplicables.

• Registros de identificación y trazabilidad de productos.

No todos los documentos se aplican a todos los calibres. El paquete requerido depende del diseño del producto. Los compradores deben definir estos requisitos antes de la producción. Esto ayuda a evitar documentación de entrega incompleta.

Cómo evaluar diferentes fabricantes

Compare fabricantes utilizando requisitos técnicos consistentes. Revisar sus equipos de prueba y procedimientos de inspección. Pregunte cómo verifican la precisión de las mediciones. Confirmar si sus instrumentos de referencia tienen registros de calibración válidos.

La consistencia del producto es otro factor importante. Los compradores pueden solicitar informes de inspección de muestra. También pueden discutir los arreglos para las pruebas por lotes. Para pedidos más grandes, la inspección previa al envío puede brindar garantías adicionales.

HJ Sensor ofrece varios productos de medición de presión. Su gama de productos de manómetros incluye configuraciones digitales y mecánicas. Los compradores pueden comparar las especificaciones disponibles antes de solicitar detalles técnicos.

Para requisitos de medición especializados, el manómetro diferencial HP2000 proporciona otro ejemplo de producto. Su precisión publicada varía según el rango de medición. Los compradores deben verificar las especificaciones aplicables y los requisitos de prueba.

Errores comunes al evaluar la calidad del manómetro

Algunos errores de compra se deben a comparaciones incompletas. Los compradores pueden centrarse únicamente en la precisión indicada. Sin embargo, los valores de precisión necesitan condiciones de referencia claras. El rango de medición también afecta la interpretación.

Otros errores comunes incluyen:

• Resolución de pantalla confusa con precisión.

• Suponiendo que cada producto incluye registros de calibración individuales.

• Tratar las pruebas de sobrecarga como pruebas de calibración.

• Ignorar la inspección de conexión y sellado.

• Comparar productos utilizando diferentes definiciones de precisión.

• Aceptar certificados sin comprobar su alcance.

Unas especificaciones técnicas claras reducen estos riesgos. Debe identificar el rango de presión y los requisitos de precisión. También debe definir materiales y conexiones. Los compradores pueden entonces comparar proveedores de manera más objetiva.

Conclusión

Las pruebas de manómetros verifican la precisión, la confiabilidad y la integridad estructural. La calibración y la inspección ayudan a identificar posibles defectos. También respaldan un rendimiento industrial constante.

HJ Sensor ofrece manómetros digitales y diferenciales. Sus productos proporcionan lecturas claras y un control de presión confiable. La empresa apoya a los compradores con soluciones de medición adecuadas.

Preguntas frecuentes

P: ¿Qué es la prueba de calibración de manómetros?

R: Compara lecturas con un instrumento de referencia calibrado.

P: ¿Con qué frecuencia se deben probar los manómetros?

R: Siga las recomendaciones del fabricante y los requisitos de calibración aplicables.

P: ¿Qué verifican las pruebas de precisión del manómetro?

R: Identifica errores de medición en puntos de presión seleccionados.

P: ¿Por qué es importante la prueba de fugas en los manómetros?

R: Identifica fugas alrededor de conexiones, sellos y límites de presión.

P: ¿Cómo se prueban los manómetros digitales?

R: Los técnicos verifican la precisión del sensor, las funciones de visualización y el suministro de energía.
