Cálculos de tamaño y especificaciones técnicas del medidor de flujo

Introducción

Elegir el medidor de flujo incorrecto puede reducir la precisión y aumentar los costos operativos. El tamaño adecuado es esencial para realizar mediciones confiables. Esta guía explica los cálculos del tamaño del medidor de flujo, el diámetro de la tubería y las especificaciones técnicas. Aprenderá cómo seleccionar un medidor adecuado para su aplicación industrial.

¿Qué información se necesita antes de dimensionar un medidor de flujo?

El dimensionamiento correcto comienza con información precisa del proceso. Un caudalímetro debe coincidir con el medio medido y las condiciones de funcionamiento. La falta de información puede dar lugar a recomendaciones inadecuadas. Los compradores deben preparar datos básicos de la tubería antes de contactar a los fabricantes.

Tipo de fluido y características operativas

Las propiedades del fluido influyen directamente en la selección del medidor de flujo. Diferentes instrumentos miden líquidos, gases y vapor de manera diferente. Algunas tecnologías también requieren características de fluido específicas. Los caudalímetros electromagnéticos, por ejemplo, necesitan líquidos conductores. Los medidores ultrasónicos dependen de la transmisión de señales acústicas. Los medidores Vortex requieren condiciones de flujo adecuadas.

La densidad y la viscosidad también afectan el rendimiento de la medición. Los líquidos de alta viscosidad pueden crear diferentes condiciones de flujo. Los fluidos abrasivos pueden causar desgaste en ciertos diseños. Los medios corrosivos requieren materiales húmedos compatibles. Los cambios de temperatura también pueden afectar las propiedades de los fluidos. Por lo tanto, los compradores deben identificar el medio antes de seleccionar un instrumento.

Proporcione la siguiente información al solicitar recomendaciones:

• Nombre del fluido y composición química.

• Densidad y viscosidad.

• Conductividad eléctrica, cuando corresponda.

• Temperatura de funcionamiento normal.

• Características corrosivas o abrasivas.

• Si el medio contiene sólidos en suspensión.

Consejo: Proporcione datos de fluidos reales en lugar de utilizar descripciones generales como agua industrial.

Caudales mínimos, normales y máximos

Un caudalímetro debe cubrir todo el rango operativo. Los compradores deben identificar los caudales mínimo, normal y máximo. Estos valores ayudan a determinar el rango de medición requerido. También ayudan a los fabricantes a recomendar tamaños de medidores adecuados.

El flujo mínimo es especialmente importante. Algunos instrumentos no pueden medir de manera confiable un flujo muy bajo. Un medidor de gran tamaño puede funcionar por debajo de su rango efectivo. Esto puede reducir la estabilidad de la medición. Un medidor de tamaño insuficiente puede experimentar una velocidad excesiva o una pérdida de presión.

El flujo de funcionamiento normal debe permanecer dentro del rango de medición adecuado. Los compradores también deberían considerar cambios ocasionales en el proceso. Un perfil de flujo completo respalda una selección más precisa.

Diámetro de tubería y configuración de tubería

El diámetro de la tubería es un dato importante para el dimensionamiento. Sin embargo, el tamaño nominal de la tubería no es lo mismo que el diámetro interno real. El espesor de la pared afecta el área de flujo disponible. Por lo tanto, los ingenieros deben utilizar el diámetro interno medido.

La configuración de la tubería también influye en la instalación. Los codos, válvulas, reductores y bombas pueden alterar el flujo. Estos componentes pueden crear turbulencias o perfiles de velocidad desiguales. Algunos caudalímetros requieren secciones de tubería recta específicas. Otros ofrecen diferentes opciones de instalación.

Los compradores deben proporcionar el material de la tubería y los detalles de conexión. También deben identificar el espacio de instalación disponible. Esta información ayuda a los fabricantes a evaluar la configuración propuesta.

Presión y temperatura de funcionamiento

La presión y la temperatura de funcionamiento afectan la construcción del instrumento. El cuerpo del medidor debe soportar las condiciones del proceso. Los sellos y los componentes húmedos también deben seguir siendo compatibles. Los compradores deben confirmar los valores operativos normales y máximos.

La clasificación de presión y la caída de presión son especificaciones diferentes. La clasificación de presión describe la presión que el instrumento puede soportar. La caída de presión describe la presión perdida cuando el fluido pasa a través de ella. Ambos valores son importantes durante el diseño del sistema.

Tenga en cuenta que las referencias de los manómetros suministrados se refieren a la medición de presión. No establecen especificaciones del medidor de flujo. Para seleccionar el medidor de flujo, utilice la hoja de datos del producto real y los requisitos del proceso.

¿Cómo se calcula el tamaño correcto del medidor de flujo?

Los cálculos del tamaño del medidor de flujo ayudan a determinar un diámetro de medición adecuado. Conectan el caudal, el área de la tubería y la velocidad del fluido. Estos valores proporcionan un punto de partida para la selección de instrumentos. Sin embargo, el diámetro calculado no siempre es el tamaño final en metros. Los ingenieros también deben considerar la tecnología de los medidores y las recomendaciones del fabricante. Los siguientes métodos ayudan a los compradores a comprender el proceso de dimensionamiento.

Calcule el caudal utilizando la velocidad del flujo y el área de la tubería

El caudal volumétrico describe el volumen de fluido que pasa a través de una tubería. Depende del área de la sección transversal de la tubería y de la velocidad promedio. La fórmula básica para dimensionar el medidor de flujo es:

Q = A × v

Dónde:

• Q = Caudal volumétrico (m³/s).

• A = Área de la sección transversal de la tubería (m²).

• v = Velocidad promedio del fluido (m/s).

Para una tubería circular, primero calcule su área interna:

A = π × D² ÷ 4

Aquí, D representa el diámetro interno real de la tubería. La combinación de ambas fórmulas da la relación entre el caudal y el tamaño de la tubería. Los ingenieros pueden utilizar este cálculo para el dimensionamiento preliminar.

Considere una tubería de agua que transporta 10 m³/h. Su velocidad promedio supuesta es de 2 m/s. Primero, convierta el caudal a metros cúbicos por segundo:

Q = 10 ÷ 3.600 = 0,00278 m³/s

A continuación, calcule el diámetro interno requerido:

D = √(4 × Q ÷ π × v)

El cálculo correcto coloca π y v juntos en el denominador:

D = √(4 × 0,00278 ÷ (π × 2))

El diámetro resultante es de aproximadamente 0,042 mo 42 mm. Este valor representa el diámetro interno calculado. No determina automáticamente el tamaño de la conexión del medidor final.

Los ingenieros deben comparar este resultado con las dimensiones de tubería disponibles. También deben verificar el rango de medición del medidor seleccionado. Las recomendaciones de tallas del fabricante siguen siendo esenciales.

Calcule el diámetro de la tubería a partir del caudal requerido

Los cálculos del diámetro de la tubería ayudan a determinar el área de la sección transversal necesaria para un caudal objetivo. La fórmula reordenada es:

D = √(4 × Q ÷ (π × v))

Una velocidad objetivo más alta produce un diámetro calculado más pequeño. Una velocidad objetivo más baja produce un diámetro mayor. Sin embargo, ninguno de los extremos es automáticamente adecuado.

Una velocidad excesiva puede aumentar la pérdida de presión y el desgaste mecánico. Una velocidad muy baja puede afectar ciertas tecnologías de medidores. Por lo tanto, los ingenieros deben utilizar un rango de velocidad apropiado para la aplicación.

Utilice siempre el diámetro interno real. El tamaño nominal de la tubería por sí solo puede producir cálculos incorrectos. El material de la tubería y el espesor de la pared pueden cambiar el área de flujo disponible.

Después de calcular el diámetro, compárelo con las dimensiones de tubería estándar. Luego confirme el tamaño del medidor propuesto. Algunas aplicaciones requieren un metro más pequeño o más grande que la tubería. Es posible que se necesiten reductores y accesorios de expansión. También deben evaluarse sus efectos de instalación.

Determine el rango de medición del medidor de flujo requerido

El rango de medición determina qué condiciones de flujo puede medir un medidor de manera confiable. Los compradores deben proporcionar caudales mínimos, normales y máximos. Estos valores ayudan a los fabricantes a evaluar el rango operativo requerido.

El índice de reducción describe la relación entre el flujo máximo y mínimo medible. Una proporción más amplia puede acomodar una mayor variación del proceso. Sin embargo, su valor real depende de la tecnología del medidor y las condiciones de operación.

Un medidor de gran tamaño puede tener dificultades durante el funcionamiento con flujo bajo. Sus lecturas pueden volverse inestables o menos útiles. Un medidor de tamaño insuficiente puede exceder su rango operativo recomendado. Esto puede aumentar la pérdida de presión o dañar los componentes sensibles.

Por ejemplo, un sistema de agua puede funcionar con caudales cambiantes. Su demanda normal puede diferir significativamente de la demanda máxima. El medidor seleccionado debe adaptarse a ambas condiciones. Los compradores deben verificar el flujo mínimo y el flujo máximo especificados por el fabricante.

Consejo: Nunca seleccione un medidor que utilice únicamente el flujo máximo. Confirmar su desempeño en condiciones normales y mínimas de operación.

Evalúe la velocidad del flujo y su efecto en el rendimiento del medidor

La velocidad del flujo describe la rapidez con la que el fluido se mueve a través de una tubería. Afecta el rendimiento de muchas tecnologías de medición de flujo. Los diferentes diseños de medidores responden de manera diferente a los cambios de velocidad.

La baja velocidad puede crear desafíos de medición. Algunos instrumentos tienen requisitos mínimos de funcionamiento. La alta velocidad puede aumentar la turbulencia y la pérdida de presión. Las partículas abrasivas también pueden acelerar el desgaste interno.

Los medidores electromagnéticos miden líquidos conductores mediante inducción electromagnética. Su selección depende de condiciones adecuadas de velocidad y conductividad. Los medidores de turbina dependen del movimiento del rotor. Su respuesta está influenciada por las propiedades del fluido y el rango de operación. Los medidores de vórtices detectan vórtices generados alrededor de un cuerpo interno.

Los ingenieros deben comparar la velocidad con las recomendaciones del fabricante. También deben considerar la viscosidad y las partículas en suspensión. Estos factores ayudan a determinar si un medidor seleccionado se adapta al proceso.

Estimar la caída de presión a través del medidor de flujo

La caída de presión describe la reducción de presión en un medidor instalado. Resulta de la resistencia al flujo y la geometría interna. Diferentes tecnologías de medidores producen diferentes pérdidas de presión.

Los medidores que contienen restricciones internas pueden generar una mayor caída de presión. Otros diseños ofrecen vías de flujo relativamente sin obstáculos. Sin embargo, el rendimiento real depende del tamaño del medidor y de las condiciones de funcionamiento.

Un medidor de presión diferencial utiliza una diferencia de presión para calcular el flujo. Su elemento principal crea intencionalmente un diferencial de presión. Otras tecnologías pueden introducir pérdidas de presión a través de su construcción interna.

Los compradores deben solicitar datos de caída de presión a los fabricantes. Deberían confirmar la pérdida esperada con flujo normal. Las condiciones de flujo máximo también requieren evaluación. La presión de proceso disponible debe soportar todo el sistema.

Un manómetro puede ayudar a controlar la presión de la tubería. Sin embargo, no calcula directamente el caudal. Las mediciones de presión separadas pueden ayudar a los ingenieros a evaluar el rendimiento del sistema.

Considere el número de Reynolds y las condiciones de flujo

El número de Reynolds ayuda a describir el comportamiento del flujo de fluidos. Compara fuerzas de inercia con fuerzas viscosas. Los ingenieros lo utilizan para evaluar si el flujo es laminar o turbulento.

La fórmula básica es:

Re = (ρ × v × D) ÷ μ

Dónde:

• Re = número de Reynolds.

• ρ = Densidad del fluido (kg/m³).

• v = Velocidad promedio del flujo (m/s).

• D = Diámetro interior de la tubería (m).

• μ = Viscosidad dinámica (Pa·s).

El flujo laminar generalmente implica un movimiento de fluido más suave. El flujo turbulento implica mezclas y fluctuaciones más fuertes. Pueden producirse condiciones de transición entre estos estados.

El número de Reynolds es importante para varias tecnologías de medición. Los cálculos de presión diferencial a menudo dependen de las condiciones del flujo. Otros medidores tienen diferentes principios operativos. Por lo tanto, el número de Reynolds debería apoyar la selección de tecnología en lugar de actuar como una regla de dimensionamiento universal.

Para gases y condiciones de proceso cambiantes, la densidad puede variar. Los ingenieros deben utilizar la presión y la temperatura de funcionamiento. Estas entradas mejoran la fiabilidad de los cálculos.

Consejo: El número de Reynolds por sí solo no puede determinar el tamaño correcto del caudalímetro. Combínelo siempre con requisitos de tamaño específicos de la tecnología.

¿Qué especificaciones técnicas son importantes al seleccionar un caudalímetro?

Después de completar los cálculos preliminares, los compradores deben revisar las especificaciones técnicas. Estas especificaciones determinan si un instrumento se adapta a la aplicación. También ayudan a comparar productos de diferentes fabricantes.

Rango de medición, precisión y repetibilidad

El rango de medición define los valores de flujo admitidos por el instrumento. La precisión describe en qué medida las lecturas coinciden con los valores reales. La repetibilidad describe la consistencia bajo condiciones repetidas.

Estas especificaciones están relacionadas pero son diferentes. Un medidor puede producir lecturas consistentes y al mismo tiempo mostrar un error sistemático. Por lo tanto, los compradores deben evaluar tanto la precisión como la repetibilidad.

El ratio de cobertura también merece atención. Indica el rango de medición disponible respecto al caudal mínimo. Una proporción adecuada ayuda a adaptarse a la demanda cambiante del proceso.

Clasificación de presión y rango de temperatura

El cuerpo del medidor debe soportar la presión de funcionamiento. Sus sellos y componentes internos también deben tolerar la temperatura del proceso. Los compradores deben verificar las condiciones de funcionamiento normales y máximas.

La clasificación de presión describe la capacidad del instrumento para soportar presión. Los límites de temperatura definen su entorno operativo aprobado. Estos valores deben coincidir con los requisitos del proceso.

Por ejemplo, el medidor de flujo electromagnético HFM100 de HJ Sensor enumera diferentes grados de presión según el diámetro nominal. El rango de temperatura del sensor publicado también depende de la configuración. Los compradores deben verificar los límites exactos del modelo seleccionado antes de realizar el pedido.

Materiales húmedos y compatibilidad con fluidos

Los materiales mojados entran en contacto directamente con el medio medido. Su compatibilidad afecta la vida útil y la confiabilidad de las mediciones. El acero inoxidable es común en la medición de flujo industrial. Otros materiales pueden adaptarse a condiciones químicas específicas.

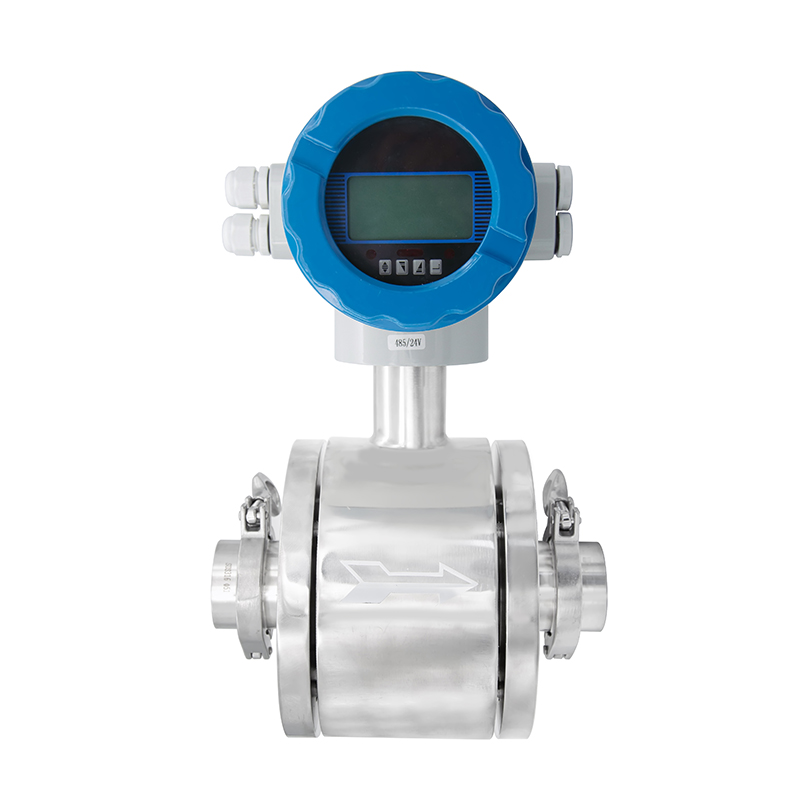

Por ejemplo, el medidor de flujo electromagnético sanitario HFM100 utiliza un cuerpo SS316. La información de su producto enumera los electrodos 316L. Los materiales de electrodos opcionales incluyen Hastelloy y titanio. Las opciones de revestimiento incluyen PTFE y PFA. Estas configuraciones admiten diferentes requisitos de compatibilidad de fluidos.

Los compradores deben evaluar el conjunto húmedo completo. El material del cuerpo por sí solo no es suficiente. Los electrodos, revestimientos, sellos y conexiones son importantes. Los medios corrosivos o abrasivos requieren atención adicional.

Señales de salida y opciones de comunicación

Las señales de salida determinan cómo el medidor comunica las mediciones. Las opciones industriales comunes incluyen salidas de 4 a 20 mA y de pulsos. Algunos instrumentos también admiten comunicación RS485 o HART.

Estas interfaces conectan medidores de flujo a sistemas de control. Pueden admitir PLC y plataformas de monitoreo. Los compradores deben verificar la compatibilidad de la señal antes de realizar el pedido.

La información del producto HFM100 de HJ Sensor enumera salidas de 4 a 20 mA, de pulso, RS485 y HART opcionales. Estas opciones dependen de la configuración seleccionada. Los compradores deben confirmar la interfaz requerida en su cotización.

¿Cómo afectan los diferentes tipos de medidores de flujo a los cálculos de tamaño?

Diferentes medidores de flujo utilizan diferentes principios de medición. Por tanto, sus requisitos de tamaño no son idénticos. Los compradores deben comprender estas diferencias antes de seleccionar el equipo.

Medidor de flujo electromagnético

Un caudalímetro electromagnético mide líquidos conductores. Funciona según la ley de inducción electromagnética de Faraday. El movimiento de un fluido a través de un campo magnético genera una señal eléctrica. El instrumento convierte esta señal en una medición de flujo.

Su tamaño depende del diámetro de la tubería, la velocidad del flujo y la conductividad del líquido. La tubería debe permanecer llena durante la medición. El exceso de burbujas de aire o condiciones de fluidos inadecuadas pueden afectar el rendimiento.

El medidor de flujo de agua electromagnético con pantalla digital HFM100 de HJ Sensor es un ejemplo de producto. Su información publicada enumera un requisito de conductividad superior a 5 μS/cm. También ofrece diferentes materiales de revestimiento y electrodos. Estas opciones ayudan a adaptarse a diferentes líquidos conductores.

Medidor de flujo ultrasónico

Los medidores de flujo ultrasónicos utilizan ondas sonoras para medir el movimiento de los fluidos. Los modelos de tiempo de tránsito comparan los tiempos de viaje de las señales ascendentes y descendentes. Los modelos Doppler utilizan cambios de frecuencia de partículas o burbujas en suspensión.

Su tamaño depende de las dimensiones de la tubería y de las condiciones del fluido. El material de la tubería también influye en la transmisión de la señal. La posición de instalación y el acoplamiento acústico requieren atención.

Algunos medidores ultrasónicos se instalan externamente. Pueden medir el flujo sin cortar la tubería. Esta característica puede reducir el trabajo de instalación. Sin embargo, el estado de la tubería y las características del fluido siguen siendo importantes. Los compradores deben confirmar la compatibilidad antes de seleccionar esta tecnología.

Medidores de flujo de vórtice y turbina

Los medidores de flujo de vórtice detectan vórtices creados detrás de una obstrucción interna. La frecuencia del vórtice se relaciona con la velocidad del fluido. Pueden medir líquidos, gases y vapor adecuados.

Su tamaño depende de la velocidad del flujo y las condiciones de operación. Un flujo muy bajo puede producir señales débiles. El flujo alto puede exceder el rango operativo recomendado. La pérdida de presión también requiere evaluación.

Los medidores de flujo de turbina utilizan un rotor interno giratorio. El movimiento del fluido hace que el rotor gire. Su rotación produce una señal relacionada con el caudal. Estos medidores pueden proporcionar un rendimiento de medición útil en condiciones adecuadas.

Sin embargo, la viscosidad y la limpieza del fluido son importantes. Las partículas pueden afectar el movimiento del rotor. Los compradores deben confirmar los requisitos mínimos de flujo y las necesidades de mantenimiento.

Medidores de flujo de presión diferencial

Los medidores de flujo de presión diferencial calculan el flujo a partir de una diferencia de presión. Los elementos primarios comunes incluyen placas de orificio y tubos venturi. El líquido pasa a través de una restricción. Esto crea una diferencia de presión mensurable.

Para muchas disposiciones de presión diferencial estándar, el caudal está relacionado con la raíz cuadrada de la presión diferencial. La densidad y otras propiedades del fluido también influyen en el cálculo.

Estos instrumentos requieren rangos de medición de presión adecuados. Sus elementos primarios también crean pérdida de presión. Los compradores deben evaluar tanto la pérdida de presión permanente como la presión disponible del sistema.

Consejo: Seleccione la tecnología de medición antes de finalizar el diámetro del medidor. Diferentes tecnologías tienen diferentes requisitos operativos.

¿Cómo influyen las condiciones de instalación en el tamaño del medidor de flujo?

Los cálculos correctos no garantizan mediciones precisas. Las condiciones de instalación también afectan el rendimiento. Los ingenieros deben evaluar el diseño de la tubería y los factores ambientales.

Longitud de tubería recta y perfil de flujo

Los codos y las válvulas pueden perturbar el movimiento de los fluidos. Pueden crear turbulencias o una distribución desigual de la velocidad. Estas condiciones pueden influir en la precisión de la medición.

Algunos medidores de flujo requieren secciones de tubería rectas aguas arriba y aguas abajo. Las longitudes requeridas dependen del diseño del medidor. Las instrucciones de instalación deben determinar los requisitos reales.

Los reductores y las bombas también afectan los perfiles de flujo. Los acondicionadores de flujo pueden ayudar en determinadas instalaciones. Sin embargo, no pueden sustituir una planificación de instalación adecuada.

Los compradores deben proporcionar planos de tuberías cuando sea posible. Estos dibujos ayudan a los fabricantes a evaluar las restricciones de instalación.

Orientación de la tubería y condiciones de la tubería completa

La orientación de las tuberías afecta a varias tecnologías de medición. Los caudalímetros electromagnéticos generalmente requieren una tubería llena. Las bolsas de aire pueden interrumpir la medición confiable.

Las instalaciones horizontales deben evitar lugares donde se acumula aire. Las instalaciones verticales deben mantener una dirección de flujo adecuada. La disposición exacta depende del instrumento.

Las condiciones del drenaje y de las tuberías vacías también son importantes. Algunos sistemas requieren detección de tuberías vacías. Otros necesitan posiciones de instalación adecuadas para evitar la acumulación de sedimentos.

Para aplicaciones sanitarias, el drenaje y la limpieza son importantes. de HJ Sensor El medidor de flujo de cerveza electromagnético de triple abrazadera HFM100 SS316L proporciona una configuración de conexión sanitaria. La información de su producto identifica aplicaciones en cervecerías y bebidas.

Vibración, temperatura y condiciones ambientales

La vibración externa puede afectar la estabilidad del instrumento. Los cambios de temperatura pueden influir en la electrónica y los materiales. La humedad también puede afectar a armarios eléctricos inadecuados.

Los compradores deben evaluar el entorno de instalación. Los equipos exteriores pueden requerir una protección adecuada. Los procesos de alta temperatura necesitan una construcción de sensores compatible.

La interferencia eléctrica es otra consideración. Los cables de señal deben seguir las instrucciones de instalación del fabricante. Una conexión a tierra adecuada puede ser importante para los medidores electromagnéticos.

Estos factores deben aparecer en la ficha de requisitos técnicos. Ayudan a los fabricantes a recomendar configuraciones adecuadas.

¿Cómo pueden los compradores verificar las especificaciones del medidor de flujo antes de realizar el pedido?

Un caudalímetro adecuado debe satisfacer tanto los requisitos de medición como los de instalación. Los compradores deben comparar las especificaciones técnicas completas. No deben seleccionar productos basándose únicamente en el diámetro.

Prepare una hoja de requisitos técnicos completa

Prepare la información del proceso antes de solicitar cotizaciones. Esto ayuda a los fabricantes a evaluar la aplicación real. También reduce los cambios innecesarios en las especificaciones.

Una hoja de requisitos útil debe incluir:

Esta información ofrece a los proveedores una imagen técnica más clara. Pueden recomendar tecnologías y configuraciones de medidores adecuadas.

Compare las hojas de datos del fabricante y las recomendaciones de tamaño

Las hojas de datos del fabricante proporcionan información de selección esencial. Los compradores deben comparar el rango de medición y la precisión. También deben revisar los índices de presión y los límites de temperatura.

Las dimensiones de la conexión deben coincidir con las de la tubería. Los materiales mojados deben adaptarse al fluido. Las señales de salida deben coincidir con el equipo de control existente.

Por ejemplo, HJ Sensor enumera varias tecnologías de medición de flujo. Su gama de productos de medidores de flujo incluye configuraciones electromagnéticas, de vórtice, de turbina y otras. Los compradores pueden comparar las categorías de productos disponibles antes de solicitar recomendaciones.

Los modelos electromagnéticos HFM100 proporcionan ejemplos de configuración útiles. La versión sanitaria utiliza una construcción húmeda SS316L. El medidor de flujo de agua digital tiene un grado de precisión de 0,5. Estas son especificaciones de productos publicadas, no requisitos universales de la industria. Confirme la configuración exacta antes de realizar el pedido.

Errores comunes en el tamaño del medidor de flujo

Varios errores comunes pueden afectar la selección. A veces, los compradores eligen medidores utilizando únicamente el tamaño nominal de la tubería. Otros ignoran el flujo operativo mínimo. Ambos enfoques pueden producir resultados inadecuados.

Otro error implica confundir precisión y repetibilidad. Estas especificaciones describen diferentes características de rendimiento. Los compradores también deben evitar pasar por alto la viscosidad y la conductividad.

La caída de presión es otra consideración importante. Un medidor puede cumplir con los requisitos de medición pero crear una resistencia excesiva en el sistema. Las restricciones de instalación también pueden afectar el rendimiento.

Antes de realizar un pedido, verifique lo siguiente:

• Confirme el diámetro interno real de la tubería.

• Verifique el rango completo de flujo operativo.

• Verifique la compatibilidad de fluidos y los principios de medición.

• Compare las clasificaciones de presión y los límites de temperatura.

• Confirme la compatibilidad de la señal de salida.

• Revise los requisitos de instalación y tubería recta.

• Solicite recomendaciones de tallas del fabricante.

Consejo: Solicite a los proveedores que confirmen por escrito el tamaño del medidor propuesto. Mantenga la base de tamaño junto con la cotización final.

Conclusión

El dimensionamiento preciso del medidor de flujo mejora la confiabilidad de la medición y la eficiencia del sistema. La selección adecuada requiere evaluar el caudal, el diámetro de la tubería, las propiedades del fluido y las condiciones de operación. HJ Sensor ofrece medidores de flujo electromagnéticos con opciones de salida y materiales flexibles, que admiten una medición de flujo industrial confiable y requisitos de aplicación personalizados.

Preguntas frecuentes

P: ¿Cómo se calcula el tamaño del medidor de flujo?

R: Utilice el caudal, el diámetro de la tubería y la velocidad para calcular el tamaño adecuado.

P: ¿Por qué es importante el tamaño del medidor de flujo?

R: El tamaño correcto mejora la precisión y reduce la pérdida de presión.

P: ¿Qué afecta la precisión del medidor de flujo?

R: Propiedades del fluido, velocidad, instalación y condiciones de operación.

P: ¿Cómo se elige un medidor de flujo?

R: Compare el rango de medición, la precisión, los materiales y las señales de salida.

P: ¿Qué caudalímetro es adecuado para líquidos conductores?

R: Los caudalímetros electromagnéticos son adecuados para líquidos conductores como el agua.
