¿Qué hace un interruptor de flujo?

Los interruptores de flujo son dispositivos esenciales en procesos industriales donde la detección de flujo es fundamental. Estos dispositivos ayudan a monitorear el flujo de fluido o gas, garantizando la seguridad, la protección del sistema y un rendimiento óptimo. Este artículo explicará el funcionamiento fundamental de los interruptores de flujo, sus funciones clave, tipos y aplicaciones, y lo guiará en la selección del mejor interruptor de flujo para sus necesidades.

1. Comprender el principio básico de un interruptor de flujo

¿Qué es un interruptor de flujo?

Un interruptor de flujo es un dispositivo diseñado para detectar el flujo o la ausencia de flujo en una tubería. Activa automáticamente una respuesta, como una alarma o el apagado del sistema, cuando el flujo se desvía de las condiciones preestablecidas. Los interruptores de flujo se utilizan principalmente para proteger equipos, mantener el rendimiento del sistema y garantizar la seguridad en procesos industriales.

¿Cómo funciona un interruptor de flujo?

Los interruptores de flujo están diseñados para detectar si un fluido o gas se mueve a través de una tubería o conducto. La operación básica implica:

• Detección de flujo : los interruptores de flujo utilizan sensores para detectar cambios en los caudales.

• Mecanismo de activación : una vez que se alcanza (o no se alcanza) un umbral preestablecido, el interruptor se activa.

• Salida de señal : el interruptor de flujo envía una señal de salida al sistema de control, como un interruptor de encendido/apagado o una señal de alarma.

Esto hace que los interruptores de flujo sean vitales para prevenir problemas como el funcionamiento en seco de la bomba, el sobrecalentamiento o daños causados ​​por la falta de flujo.

2. Funciones principales de un interruptor de flujo

Monitoreo y protección de flujo

Los interruptores de flujo se utilizan principalmente para monitorear el flujo de fluido dentro de un sistema. Si el caudal disminuye por debajo de un cierto umbral o se detiene por completo, el interruptor de flujo activará una alarma o apagará automáticamente el sistema para evitar daños mayores.

Alarma y control automáticos

Muchos interruptores de flujo se integran con sistemas automatizados. Cuando se detecta un flujo anormal, el interruptor de flujo puede activar:

• Alarmas : Alertar a los operadores para que tomen acciones correctivas.

• Sistemas de control : Ajustar automáticamente el sistema o apagarlo para evitar daños.

Por ejemplo, en un sistema de refrigeración, si el flujo de fluido se detiene, un interruptor de flujo evitará que la bomba funcione en seco, protegiéndola y evitando el sobrecalentamiento.

3. Interruptor de flujo versus medidor de flujo: ¿cuál es la diferencia?

Tanto los interruptores de flujo como los medidores de flujo se utilizan para la detección de flujo, pero tienen diferentes propósitos.

Interruptor de flujo versus medidor de flujo: diferencias clave

Característica	Interruptor de flujo	Medidor de flujo
Función	Detecta si hay flujo o no.	Mide el caudal o volumen preciso
Salida de señal	Encendido/Apagado o Alarma	Lectura numérica o digital de datos de flujo.
Uso primario	Protección de flujo, seguridad del sistema	Medición de flujo, control y monitoreo de procesos.
Aplicaciones	Prevención del funcionamiento en seco de bombas, HVAC y sistemas de agua	Gestión de caudales precisos en procesos químicos o petroleros
Complejidad	Simple, generalmente binario (activado/desactivado)	Medición compleja y continua en el tiempo

¿Cuándo utilizar un interruptor de flujo frente a un medidor de flujo?

• Interruptor de flujo : Ideal para aplicaciones donde se requiere detección de flujo para garantizar que un sistema esté funcionando dentro de parámetros seguros (p. ej., protección de la bomba, apagado del sistema en caso de flujo bajo).

• Medidor de flujo : Se utiliza cuando se necesitan mediciones de flujo precisas y monitoreo continuo, como en procesamiento químico o tratamiento de agua.

4. Tipos de interruptores de flujo

Los interruptores de flujo vienen en varios diseños, cada uno con características específicas adecuadas para diferentes aplicaciones. A continuación se muestran los tipos más comunes:

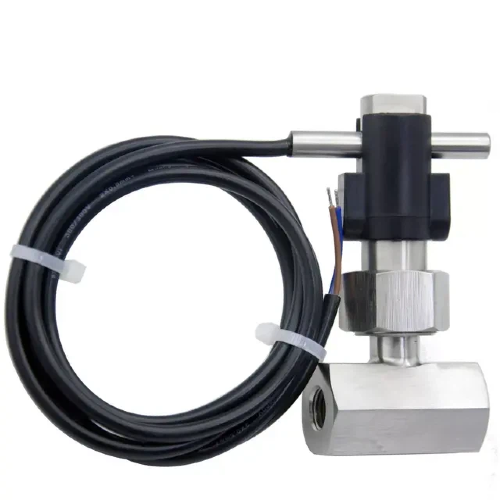

Interruptor de flujo mecánico

Los interruptores de flujo mecánicos generalmente dependen de piezas móviles, como una paleta o veleta, que se mueven cuando se detecta flujo. A menudo se utilizan en sistemas simples donde el caudal debe estar activado o desactivado.

Cómo funciona:

Cuando el fluido fluye, el movimiento de la paleta activa un interruptor, lo que activa la salida de señal deseada.

Ventajas :

diseño sencillo

Rentable

Fiable para aplicaciones de bajo flujo

Desventajas :

Puede que no sea tan preciso como otros tipos.

Puede desgastarse debido a piezas mecánicas.

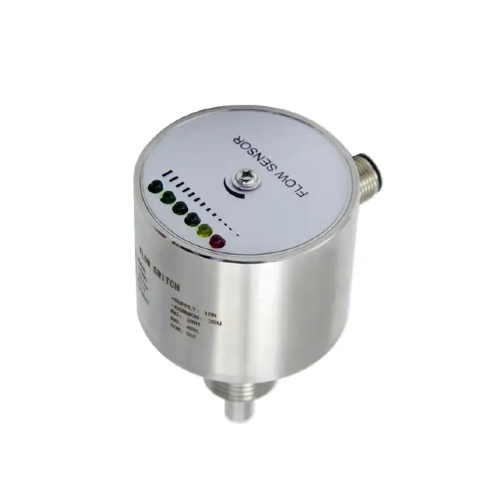

Interruptor de flujo térmico

Los interruptores de flujo térmico detectan cambios de temperatura causados ​​por el flujo de fluido. Estos interruptores tienen un elemento calentado y, a medida que el fluido fluye sobre él, lo enfría. El interruptor responde al cambio de calor, señalando la presencia o ausencia de flujo.

Cómo funciona:

Un sensor calentado detecta cambios de calor causados ​​por el flujo del fluido. Cuando el fluido fluye, la temperatura del sensor cambia, lo que activa el interruptor de flujo.

Ventajas :

Bueno para caudales pequeños

Sin piezas móviles, lo que reduce el desgaste

Desventajas :

Requiere un rango de temperatura de fluido específico

Puede ser menos eficaz en fluidos viscosos.

Interruptor de flujo magnético

Los interruptores de flujo magnéticos utilizan un campo magnético para detectar el flujo. A menudo se utilizan en aplicaciones que involucran fluidos conductores, como agua o productos químicos.

Cómo funciona:

Un imán dentro del interruptor de flujo interactúa con el flujo de fluido conductor, activando el interruptor cuando el flujo es suficiente.

Ventajas :

Durable

Adecuado para entornos duros

Desventajas :

No apto para fluidos no conductores.

Puede ser más caro

5. Aplicaciones típicas de los interruptores de flujo

Los interruptores de flujo se utilizan en una amplia gama de industrias, lo que ayuda a garantizar la seguridad y la eficiencia de diversos sistemas.

Sistemas de tratamiento de agua

Los interruptores de flujo se usan comúnmente en plantas de tratamiento de agua y aguas residuales para monitorear el flujo de agua a través de sistemas de filtración y bombas. Cuando se detiene el flujo, el sistema se apaga para evitar daños a las bombas o al equipo.

Sistemas HVAC

En los sistemas HVAC (calefacción, ventilación y aire acondicionado), los interruptores de flujo ayudan a proteger las bombas al garantizar que haya un flujo adecuado de agua o refrigerante. Si el flujo se detiene, el interruptor de flujo activa un apagado del sistema para evitar fallas en la bomba.

Industria de procesamiento químico y petróleo y gas

En las industrias química y petrolera, los interruptores de flujo son cruciales para monitorear el flujo de químicos o fluidos peligrosos. Si el flujo se detiene, puede indicar un peligro potencial y el sistema se puede apagar inmediatamente para evitar fugas o explosiones.

Sistemas de refrigeración industriales

Los interruptores de flujo son vitales en los sistemas de enfriamiento industriales donde el agua o el refrigerante fluyen a través de la maquinaria para regular las temperaturas. Estos interruptores evitan el sobrecalentamiento al detectar cualquier pérdida de flujo y provocar un apagado.

6. Cómo elegir el interruptor de flujo adecuado

Factores a considerar:

Al seleccionar un interruptor de flujo, se deben considerar varios factores:

• Tamaño de la tubería : asegúrese de que el interruptor de flujo sea adecuado para el diámetro de su tubería.

• Tipo de fluido : algunos interruptores son más adecuados para ciertos fluidos, como agua, aceite o gas.

• Caudal : Elija un interruptor de flujo que coincida con el caudal requerido en su sistema.

• Rango de temperatura : asegúrese de que el interruptor de flujo pueda funcionar dentro del rango de temperatura de su sistema.

• Compatibilidad del material : El interruptor debe ser compatible con el material del fluido, especialmente en ambientes corrosivos.

7. ¿Por qué elegir un interruptor de flujo de alta calidad?

Fiabilidad y seguridad

Los interruptores de flujo de alta calidad son más confiables y garantizan que su sistema permanezca protegido en todo momento. Los interruptores de mala calidad pueden no detectar problemas de flujo, lo que provoca daños en el sistema o incluso riesgos para la seguridad.

Certificaciones y estándares

Es esencial elegir interruptores de flujo que cumplan con los estándares y certificaciones de la industria (como ISO 9001, CE, ATEX). Estas certificaciones garantizan que el interruptor de flujo cumpla con altos estándares de seguridad y rendimiento.

8. Conclusión

Los interruptores de flujo son componentes esenciales en los sistemas industriales, ya que garantizan que el flujo de fluido se mantenga dentro de límites seguros y operativos. Estos dispositivos brindan protección crítica, como la prevención de daños a las bombas, y admiten el control automatizado en diversas aplicaciones, incluido el tratamiento de agua, HVAC, procesamiento químico y sistemas de enfriamiento industrial. Al mantener condiciones de flujo óptimas, los interruptores de flujo ayudan a mejorar la confiabilidad del sistema y prevenir fallas costosas.

En Nanjing Hangjia Electronic Technology Co., Ltd. , nos especializamos en interruptores de flujo de alta calidad diseñados para satisfacer las exigentes necesidades de diversas industrias. Nuestros productos están diseñados para ofrecer un excelente rendimiento, durabilidad y precisión, garantizando que sus sistemas funcionen sin problemas y de forma segura. Ya sea que necesite un interruptor de flujo para una instalación de tratamiento de agua, un sistema HVAC o una planta de procesamiento de productos químicos, ofrecemos soluciones personalizadas que se adaptan a sus requisitos específicos.

Para obtener más información sobre nuestros interruptores de flujo y cómo pueden beneficiar sus operaciones, no dude en contactarnos. Nuestro equipo está listo para ayudarlo a seleccionar las soluciones adecuadas para mejorar el rendimiento y la seguridad de su sistema.

9. Preguntas frecuentes

1. ¿Cuál es el objetivo principal de un interruptor de flujo?

El objetivo principal de un interruptor de flujo es monitorear la presencia o ausencia de flujo de fluido dentro de un sistema y activar una alerta o apagar el sistema cuando las condiciones de flujo se desvían de los valores preestablecidos.

2. ¿Se puede utilizar un interruptor de flujo para detectar el flujo de gas?

Sí, los interruptores de flujo se pueden utilizar para detectar flujo tanto de líquido como de gas, pero el tipo de interruptor utilizado dependerá de las características del gas o líquido y de los requisitos del sistema.

3. ¿Cómo sé qué tipo de interruptor de flujo elegir?

La elección del tipo correcto de interruptor de flujo depende de factores como el tipo de fluido, el rango de temperatura, la precisión requerida y las condiciones ambientales. Consulte con un proveedor para asegurarse de seleccionar el interruptor de flujo adecuado para su aplicación específica.

4. ¿Son caros los interruptores de flujo?

El costo de los interruptores de flujo varía según su tipo y características. Los interruptores de flujo mecánicos tienden a ser más asequibles, mientras que los interruptores de flujo térmicos y magnéticos pueden ser más caros debido a sus tecnologías avanzadas.

5. ¿Cuánto duran los interruptores de flujo?

La vida útil de un interruptor de flujo depende de su tipo, material y condiciones de uso. Los interruptores de flujo mecánicos pueden desgastarse más rápidamente que los interruptores de flujo térmicos o magnéticos, que no tienen partes móviles.
