¿Qué es un medidor de presión?

Un medidor de presión mide la presión del sistema al instante. Asegura la seguridad y la eficiencia en las operaciones. Sin él, los sistemas corren el riesgo de daño o falla. En este artículo, aprenderá su definición, tipos, aplicaciones y consejos de selección para un rendimiento confiable.

Comprender los medidores de presión

Definición y función central

Un medidor de presión es un dispositivo que mide la presión interna en un sistema en relación con un punto de referencia. Traduce la presión física en una medición legible en un dial o pantalla digital. Esta función es fundamental para mantener una operación segura, especialmente en entornos industriales donde las fluctuaciones de presión pueden provocar daños al equipo o riesgos de seguridad. Son fáciles de instalar y, a menudo, no requieren energía externa, lo que los hace confiables en la mayoría de las condiciones.

Los medidores de presión se pueden encontrar en muchos sistemas, desde unidades HVAC hasta maquinaria industrial de alta presión. Sirven como el principal medio para monitorear los cambios de presión en tiempo real. Los operadores confían en ellos para hacer ajustes inmediatos y garantizar que los sistemas funcionen dentro de sus límites diseñados. Esta retroalimentación en tiempo real es invaluable tanto para la seguridad como para la eficiencia.

Por qué los medidores de presión importan

Los medidores de presión evitan la falla del equipo al permitir que los operadores detecten cambios de presión anormales temprano. Sin ellos, los sistemas podrían exagerar o tener un rendimiento inferior, arriesgando el tiempo de inactividad operacional. También ayudan a mantener el cumplimiento de los estándares de seguridad al proporcionar lecturas visibles y rastreables. Además, los medidores de presión respaldan el mantenimiento de rutina, ayudando a los técnicos a solucionar problemas y planificar medidas preventivas de manera efectiva.

Son cruciales para mantener la calidad del producto también. Por ejemplo, en el procesamiento químico, el control de presión preciso garantiza reacciones químicas consistentes y evita la contaminación o los desechos. Los medidores de presión también contribuyen a la eficiencia energética, reduciendo los picos de presión innecesarios y la conservación de los recursos.

Problemas clave Los indicadores de presión resuelven

Los medidores de presión abordan varios desafíos operativos. Primero, monitorean las fluctuaciones de presión, asegurando que los sistemas permanezcan dentro de los rangos de operación seguros. En segundo lugar, detectan fugas o bloqueos que podrían comprometer el rendimiento. En tercer lugar, admiten la resolución de problemas ayudando a identificar los componentes de mal funcionamiento temprano, reduciendo los costos de tiempo de inactividad y mantenimiento. Al proporcionar datos precisos y en tiempo real, los indicadores de presión permiten a los operadores responder rápidamente y evitar problemas graves.

También habilitan la optimización del proceso. Los ingenieros pueden ajustar las tasas de flujo, las velocidades de la bomba y otras variables basadas en lecturas de calibre. Este control preciso mejora la confiabilidad y eficiencia del sistema. Sin un medidor de presión confiable, estos ajustes serían conjeturas, aumentando el riesgo y el costo operativo.

Tipos de indicadores de presión

Indicadores de presión mecánica

Los medidores de presión mecánica, a menudo analógicos, usan un elemento de detección física para indicar presión. Los tubos de Bourdon, los diafragmas y los fuelles son elementos comunes que se flexionan bajo presión, moviendo un puntero en un dial. Son duraderos, confiables e ideales para aplicaciones de mediana a alta presión. Los medidores mecánicos son rentables y a menudo requieren poco mantenimiento, lo que los hace adecuados para usos industriales y comerciales.

Se usan ampliamente en sistemas de energía fluida, unidades de HVAC y aplicaciones de mantenimiento general. Los medidores mecánicos pueden manejar condiciones duras, incluidas las altas variaciones de vibración y temperatura. Su simplicidad asegura que proporcionen lecturas consistentes durante largos períodos, incluso en entornos exigentes.

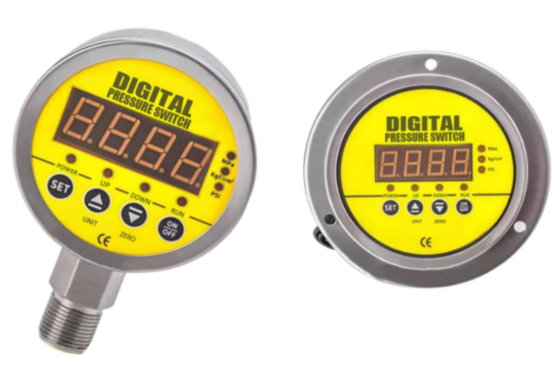

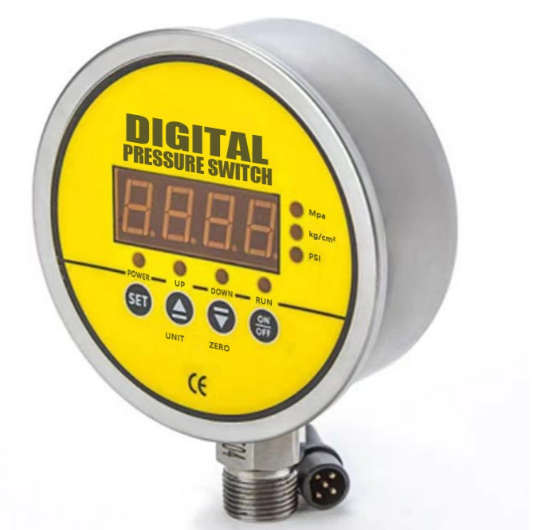

Indicadores de presión digital

Los medidores de presión digital usan sensores electrónicos para medir la presión y mostrar los resultados en una pantalla. Ofrecen una mayor precisión que los medidores mecánicos y pueden registrar pequeños cambios incrementales. Los medidores digitales a menudo incluyen características como registro de datos, monitoreo remoto, alarmas y conversión de unidades. Excelentes en aplicaciones que requieren mediciones precisas, como investigación de laboratorio o procesos industriales sensibles.

A diferencia de los medidores mecánicos, las unidades digitales mantienen la calibración más larga y resisten el desgaste mecánico. Son especialmente útiles en aplicaciones de baja presión o donde la detección rápida de los cambios es crítica. Muchos indicadores de presión digital se integran con los sistemas informáticos para el monitoreo y el análisis en tiempo real.

Medidores de detección de baja presión

Los medidores de baja presión, incluidas las cápsulas y fuelles de diafragma, miden ligeras variaciones en la presión. Se usan comúnmente en aplicaciones de laboratorio, HVAC y médicos donde los pequeños cambios pueden tener efectos significativos. Su diseño permite la detección sensible y el funcionamiento suave, incluso a una presión mínima.

Estos medidores a menudo son compactos y se pueden instalar en espacios confinados. Son adecuados para monitorear procesos delicados donde la precisión es esencial. La calibración adecuada garantiza resultados confiables y un rendimiento constante del sistema.

Medidores de detección de alta presión

Los medidores de alta presión, incluidos los tubos C y los tubos helicoidales de Bourdon, están diseñados para condiciones de presión extrema. Los materiales como el acero inoxidable o los inconelantes aseguran la durabilidad y la resistencia a la corrosión o la fatiga. Estos medidores son comunes en las refinerías de petróleo, las centrales eléctricas y los sistemas hidráulicos de alta presión donde la seguridad y la precisión son críticas.

Los medidores de alta presión a menudo incluyen características de seguridad como cajas frontales sólidas y enchufes de alivio de presión. Su construcción les permite resistir la presión repentina sin falla. Estos medidores son esenciales en las aplicaciones donde la falla podría dar lugar a un tiempo de inactividad costoso o incidentes de seguridad.

Tipo de calibre	Rango de presión	Aplicaciones comunes	Ventajas
Mecánico	Medio a alto	Industrial, HVAC	Duradero, simple, rentable
Digital	Bajo a alto	Laboratorio, industrial sensible	Preciso, registro de datos, monitoreo remoto
A baja presión	Muy bajo	Médico, HVAC	Sensible, compacto, preciso
De alta presión	Alto a extremo	Aceite, plantas de energía	Duradero, seguro, confiable

Componentes centrales de un manómetro

Elementos de medición

El elemento de medición detecta los cambios de presión. Los componentes flexibles como los tubos Bourdon, los diafragmas y los fuelles se deforman bajo presión. Esta deformación se convierte en un movimiento de rotación para mover el puntero a un dial analógico o para alimentar un sensor digital. La selección adecuada del elemento de medición garantiza la precisión, la confiabilidad y la idoneidad para la aplicación específica.

La elección del material para el elemento de detección es crucial. El acero inoxidable e Inconel resisten la corrosión y la fatiga por presión. Los diafragmas son ideales para fluidos de baja presión, mientras que los tubos de Bourdon sobresalen en presiones más altas. Comprender estos elementos garantiza que seleccione el medidor correcto para las necesidades del sistema.

Mecanismo de puntero y movimiento

En los medidores mecánicos, el puntero traduce el movimiento del elemento en datos legibles. Engranajes y enlaces convierten el movimiento lineal o de flexión en rotación. Este mecanismo debe ser preciso para mantener la precisión con el tiempo. La inspección regular asegura que el puntero responda correctamente a los cambios de presión.

El diseño del puntero afecta la visibilidad. Los diales más grandes y las marcas claras mejoran la legibilidad, especialmente en entornos industriales. El mecanismo también debe minimizar el desgaste para garantizar un rendimiento constante.

Elementos de marcación y escala

El dial proporciona una referencia visual, a menudo en escalas individuales o duales para conveniencia. La precisión está influenciada por el tamaño del dial, la distancia de visibilidad y la graduación de la escala. Los medidores de doble escala permiten medir en múltiples unidades, como PSI y BAR, simplificando las operaciones para entornos internacionales o de varios sistemas.

La calibración de escala precisa es crítica. Incluso pequeñas desalineaciones pueden dar lugar a lecturas inadecuadas, afectando la seguridad y la eficiencia del sistema. Los operadores deben verificar periódicamente la calibración para mantener la confiabilidad.

Caja de calibre y ventana

Los casos de calibre protegen los componentes internos de los riesgos ambientales. Los casos frontales abiertos son rentables para aplicaciones de baja presión, mientras que los casos delanteros sólidos agregan seguridad para sistemas de alta presión. Las ventanas pueden ser vidrio, acrílico o policarbonato, elegidos según la durabilidad y la resistencia química.

Las características de seguridad como los enchufes de alivio de presión evitan accidentes si el elemento de medición falla. El material y el diseño del caso deben coincidir con el entorno operativo, asegurando la durabilidad a largo plazo.

Aplicaciones de medidores de presión

Aplicaciones industriales

Los medidores de presión se utilizan ampliamente en la fabricación, el procesamiento químico y los sistemas hidráulicos. Permiten a los operadores monitorear la salud del equipo y optimizar el rendimiento. La medición de presión precisa previene las fallas del sistema y garantiza el cumplimiento de la seguridad.

Aplicaciones comerciales y OEM

Los medidores más pequeños y económicos se utilizan en equipos comerciales y fabricación de equipos originales (OEM). Estos medidores monitorean las operaciones generales, los sistemas de mantenimiento y los procesos de rutina. Son rentables y fáciles de reemplazar si es necesario.

Uso científico y de laboratorio

Los medidores de alta precisión son esenciales en los laboratorios para mediciones de baja presión. Proporcionan lecturas confiables para experimentos, investigaciones y equipos sensibles. La precisión y la repetibilidad son críticas para garantizar resultados válidos.

HVAC, agua y control de procesos

Los medidores de presión mantienen el flujo correcto en los sistemas de calefacción, enfriamiento y agua. Monitorean bombas, compresores y unidades de filtración. La medición de presión confiable ayuda a prevenir ineficiencias del sistema, fugas y desechos de energía.

Seleccionando el manómetro de presión correcto

Determinar requisitos de rango de presión

Seleccione un medidor cuyo rango coincida con la presión del sistema. Un rango demasiado alto reduce la sensibilidad, mientras que demasiado bajo puede dañar el medidor. Asegúrese de que la presión máxima esperada no exceda los límites del medidor. Comprender el perfil de presión del sistema es crítico para la precisión.

Compatibilidad de material

Elija materiales que resistan la corrosión y el desgaste del fluido medido. Los metales como el acero inoxidable o las aleaciones evitan daños en ambientes químicos agresivos. Los elastómeros y los diafragmas deben adaptarse a la temperatura y las condiciones químicas para la operación de larga duración.

Consideraciones ambientales y de seguridad

Los factores ambientales, como la temperatura extrema, la humedad o la vibración, afectan el rendimiento del medidor. Las consideraciones de seguridad, incluidos los riesgos de alta presión, deben influir en el tipo de medidor y las características de protección. La instalación adecuada minimiza la exposición a los peligros.

Necesidades de precisión y precisión

Determine la precisión requerida basada en la aplicación. Los procesos industriales pueden tolerar tolerancias más amplias, mientras que los laboratorios requieren lecturas precisas. La precisión afecta directamente la eficiencia y la seguridad del sistema.

Características avanzadas en medidores de presión

Medición de presión diferencial

Los medidores de presión diferenciales están diseñados para comparar la presión entre dos puntos en un sistema. Esta capacidad es esencial para monitorear el flujo, detectar bloqueos y garantizar la eficiencia del proceso. En aplicaciones como sistemas de filtración, HVAC y procesamiento de productos químicos, estos medidores ayudan a los operadores a identificar las inconsistencias temprano, permitiendo ajustes oportunos y evitando el daño del equipo. Al mostrar con precisión la diferencia de presión, admiten ahorros de energía y optimizan el rendimiento del sistema, especialmente en entornos donde pequeños cambios de presión pueden afectar significativamente los resultados.

Calibre de tensión y sensores piezoeléctricos

Los medidores de presión digital a menudo emplean medidor de tensión o tecnología de sensor piezoeléctrico para mediciones precisas. Los medidores de deformación detectan una deformación sutil en los diafragmas y lo convierten en una señal eléctrica, mientras que los sensores piezoeléctricos generan una carga proporcional al estrés aplicado. Ambos tipos ofrecen alta precisión, respuesta rápida y excelente durabilidad en condiciones duras. Son particularmente útiles en aplicaciones de baja presión o alta precisión, proporcionando lecturas confiables para laboratorios de investigación, control de procesos industriales y otros entornos donde pequeñas desviaciones pueden tener un gran impacto en el rendimiento del sistema.

Diales y escalas personalizables

Los medidores de presión modernos a menudo presentan diales y escalas totalmente personalizables, lo que permite a los operadores evaluar rápidamente el estado del sistema de un vistazo. Las zonas se pueden codificar en color para indicar rangos de presión seguros, normales y críticos, mejorando la conciencia de seguridad. Las escalas de doble unidades facilitan el uso internacional o la integración de múltiples sistemas, mientras que los diales de marca promueven la consistencia entre los equipos de la compañía. La personalización no solo mejora la legibilidad y la seguridad, sino que también mejora la eficiencia operativa al reducir la mala interpretación de las lecturas de presión, especialmente en sistemas industriales o comerciales complejos donde la toma de decisiones rápida es crítica.

Capacidades de integración de datos

Los medidores de presión digital se integran cada vez más con los sistemas de adquisición de datos, ofreciendo registro, monitoreo remoto y alarmas automatizadas. Estas capacidades permiten a los operadores rastrear las tendencias, generar informes y recibir alertas en tiempo real para eventos de presión anormales. La integración respalda el mantenimiento predictivo, ayudando a prevenir el tiempo de inactividad y reducir los costos operativos. Además, permite un control centralizado en múltiples sistemas, racionalizando la gerencia en grandes instalaciones industriales. Al aprovechar la integración de datos, las organizaciones pueden mejorar la eficiencia, mantener el cumplimiento de la seguridad y tomar decisiones basadas en datos para la optimización del sistema.

Mantenimiento y mejores prácticas

Inspección y calibración de rutina

La inspección y la calibración regulares son esenciales para mantener lecturas de presión precisas y garantizar la seguridad del sistema. Los controles de rutina pueden identificar problemas menores antes de que se conviertan en fallas significativas. La calibración alinea las lecturas de medidor con referencias estándar, evitando errores operativos y mejorando la consistencia del proceso. El mantenimiento constante, incluida la limpieza, la lubricación y el manejo adecuado, extiende la vida útil del calibre, reduce los costos de reparación y garantiza la confiabilidad con el tiempo. Los operadores deben establecer un horario estructurado para monitorear el rendimiento y verificar la calibración para cada medidor utilizado en sistemas críticos.

Solución de problemas de problemas comunes

Los medidores de presión pueden encontrar problemas comunes, como desalineación del puntero, fugas o desgaste mecánico. Detectar estos problemas temprano permite acciones correctivas rápidas, minimizar el tiempo de inactividad del sistema y prevenir el daño del equipo. La resolución adecuada implica inspeccionar componentes mecánicos, verificar las conexiones y probar las respuestas del medidor en condiciones controladas. Abordar fallas menores antes de que se intensifiquen asegura un rendimiento constante y mantiene la seguridad operativa. El personal de capacitación sobre problemas comunes y las técnicas de solución de problemas también mejora la confiabilidad general del sistema y reduce las fallas inesperadas.

Extendiendo la vida útil del calibre

La extensión de la vida útil de un manómetro requiere una instalación cuidadosa, protección contra los riesgos ambientales y la adherencia a los límites operativos. Evitar la sobrepressurización, la exposición corrosiva o las fluctuaciones de temperatura extrema conserva la integridad del sensor. El uso de casos o filtros protectores, monitoreo de condiciones de funcionamiento e implementación de mantenimiento de rutina mejora aún más la durabilidad. El manejo adecuado durante la instalación y operación previene el daño mecánico. Al administrar de manera proactiva los factores ambientales y operativos, las organizaciones pueden maximizar la confiabilidad y la rentabilidad de los medidores de presión, asegurando que sigan siendo precisos y funcionales a largo plazo.

Conclusión

Los medidores de presión son esenciales para un monitoreo de presión preciso. Vienen en varios tipos, incluidas las opciones digitales con características avanzadas. El uso adecuado garantiza la seguridad y la eficiencia en todas las industrias. Nanjing Hangjia Electronic Technology Co.,Ltd. ofrece medidores confiables que ofrecen lecturas precisas y un rendimiento a largo plazo, proporcionando un valor real para las aplicaciones industriales.

Preguntas frecuentes

P: ¿Qué es un medidor de presión?

R: Un medidor de presión mide la presión de gases o líquidos en un sistema, proporcionando lecturas en tiempo real para garantizar una operación segura y eficiente.

P: ¿Qué tipos de medidores de presión están disponibles?

R: Los tipos comunes incluyen medidores mecánicos, medidores de presión digital, medidores de detección de alta presión y alta presión para diversas aplicaciones.

P: ¿Por qué es importante un manómetro?

R: previene las fallas del sistema, detecta fugas y admite mantenimiento, garantizando la seguridad y el rendimiento constante en los sistemas industriales y comerciales.

P: ¿Dónde se utilizan los medidores de presión?

R: Las aplicaciones de medidor de presión incluyen fabricación, procesamiento de productos químicos, sistemas HVAC, laboratorios y sistemas de energía de fluidos.

P: ¿Cómo difieren los medidores de presión digital?

R: Los indicadores de presión digital ofrecen mayor precisión, registro de datos, monitoreo remoto y alarmas, lo que los hace ideales para mediciones precisas y de baja presión.
