¿Cómo elegir un transmisor de nivel sumergible?

Introducción

¿Alguna vez se preguntó cómo las industrias miden con precisión los niveles de líquidos? Los transmisores de nivel sumergibles son clave. Estos dispositivos, sumergidos directamente en líquidos, garantizan mediciones precisas. Elegir el correcto es fundamental para la eficiencia y la seguridad. En esta publicación, aprenderá qué son los transmisores de nivel sumergibles y por qué es importante seleccionar el correcto. Lo guiaremos a través de los factores a considerar para un rendimiento óptimo.

Comprensión de los transmisores de nivel sumergibles

Funcionalidad y diseño básicos

Los transmisores de nivel sumergibles son dispositivos diseñados para medir niveles de líquidos sumergiéndolos directamente en el líquido. Funcionan detectando la presión ejercida por la columna de líquido sobre el sensor. Esta presión se relaciona directamente con la profundidad del líquido, lo que permite que el transmisor convierta esta presión física en una señal eléctrica que los sistemas de monitoreo pueden leer.

El sensor normalmente se encuentra en el fondo del tanque, pozo o depósito. Utiliza un diafragma que detecta la presión hidrostática: el peso del líquido que está encima. Esta presión luego se transforma en una medición precisa del nivel del líquido. Debido a que el sensor está sumergido, puede proporcionar datos continuos y en tiempo real, incluso en líquidos turbulentos o espumosos donde otros sensores podrían fallar.

El diseño suele presentar una carcasa y un cable sellados, que protegen los componentes sensibles del agua, los productos químicos y otros factores ambientales. El transmisor emite señales estándar como 4-20 mA o protocolos digitales como Modbus, lo que simplifica la integración con los sistemas de control.

Componentes y materiales clave

Varios componentes críticos componen un transmisor de nivel sumergible:

● Diafragma sensor: A menudo fabricado de cerámica o acero inoxidable, esta pieza detecta la presión ejercida por el líquido. La cerámica es altamente resistente a la corrosión, ideal para productos químicos agresivos, mientras que el acero inoxidable ofrece resistencia y durabilidad en entornos hostiles.

● Elemento sensor de presión: Convierte la presión física en una señal eléctrica. Los sensores de alta calidad utilizan silicio difuso o materiales similares para obtener lecturas precisas y estables.

● Sellos y juntas tóricas: materiales como Kalrez® o Viton® protegen las partes internas contra la entrada de líquidos, lo que garantiza que el dispositivo permanezca impermeable y resistente a los productos químicos.

● Cable y chaqueta: El cable transmite señales y energía. Su cubierta suele estar hecha de PTFE Teflon® o materiales similares para resistir productos químicos y abrasión.

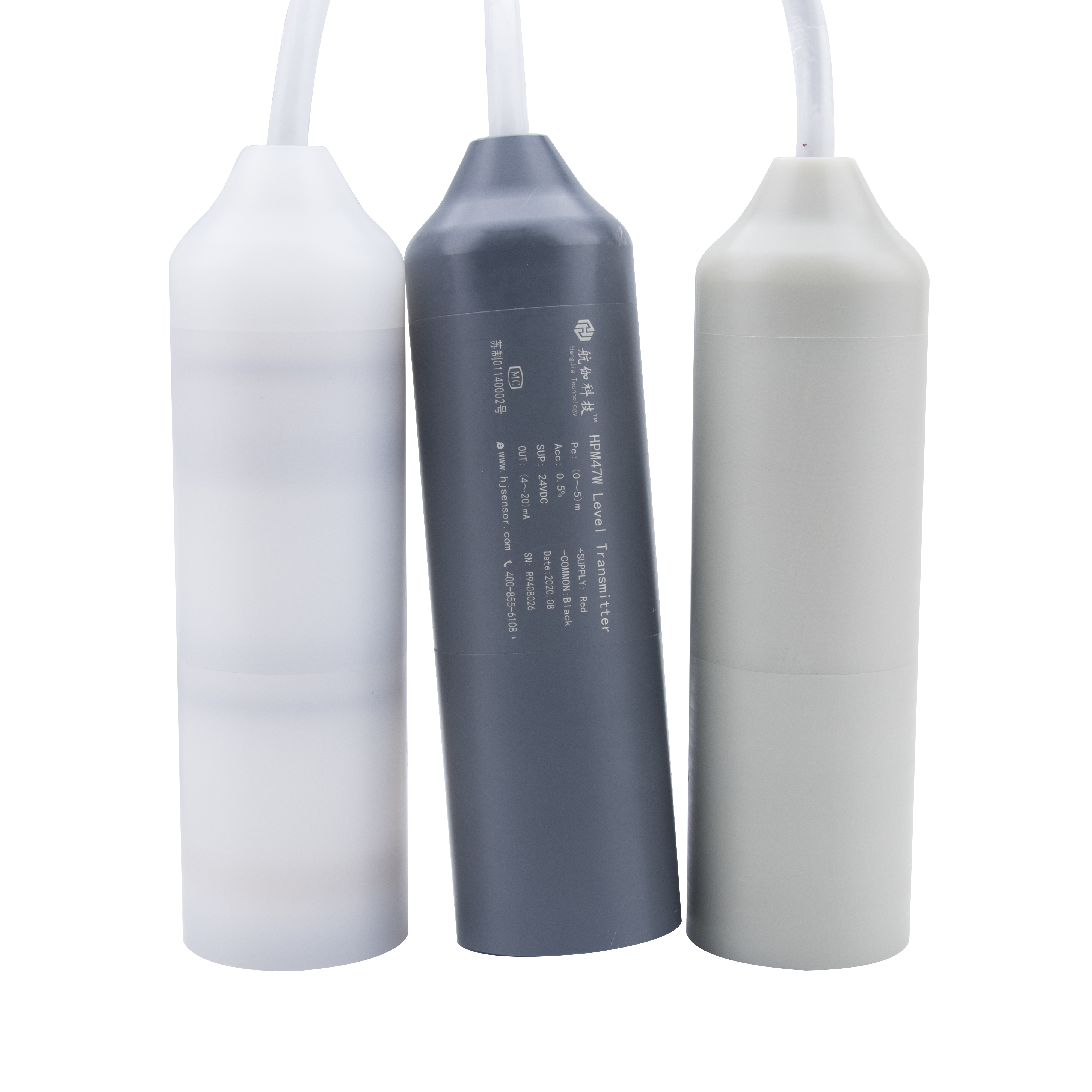

● Carcasa: La carcasa exterior, fabricada con materiales como PVC, polipropileno (PP), PVDF o acero inoxidable 316, protege el sensor contra daños mecánicos y corrosión. La elección depende de las propiedades químicas del líquido y de las condiciones ambientales.

La combinación de estos materiales garantiza que el transmisor resista temperaturas, presiones y sustancias corrosivas extremas. Esta construcción robusta permite que el dispositivo proporcione mediciones confiables y precisas durante largos períodos con un mantenimiento mínimo.

Consejo: al seleccionar un transmisor de nivel sumergible, dé prioridad a los materiales resistentes a la corrosión, como diafragmas cerámicos y cables recubiertos de PTFE, para garantizar la longevidad en entornos químicos agresivos.

Ventajas de los transmisores de nivel sumergibles

Mediciones precisas en entornos hostiles

Los transmisores de nivel sumergibles destacan por proporcionar mediciones precisas del nivel de líquido incluso en condiciones difíciles. Debido a que se asientan directamente en el líquido, miden la presión hidrostática, que se correlaciona estrechamente con la profundidad del líquido. Este contacto directo minimiza los errores causados ​​por la espuma, el vapor o la turbulencia que a menudo interrumpen otros sensores como los ultrasónicos o los de radar. Por ejemplo, en plantas de tratamiento de aguas residuales, donde las turbulencias y la espuma son comunes, los transmisores sumergibles entregan datos confiables y sin interferencias.

Su diseño también les permite funcionar con precisión en líquidos con diferentes densidades o temperaturas, ya que muchos modelos incluyen funciones de compensación de temperatura para mantener la estabilidad de la medición. Esta precisión es vital para industrias donde el control preciso del nivel de líquido afecta la seguridad, la eficiencia y el cumplimiento normativo.

Durabilidad y longevidad

Construidos para soportar entornos hostiles, los transmisores de nivel sumergibles utilizan materiales resistentes como acero inoxidable 316, PVDF o cables recubiertos de PVDF que resisten la corrosión y la abrasión. Los sellos fabricados con Kalrez® o Viton® protegen los componentes internos contra daños químicos y la entrada de agua, lo que garantiza una larga vida útil. Esta durabilidad reduce las necesidades de mantenimiento y reduce el costo total de propiedad.

Muchos transmisores sumergibles tienen clasificación IP68, lo que significa que pueden permanecer sumergidos continuamente sin sufrir daños. Su construcción robusta también les permite soportar altas presiones y temperaturas, lo que los hace adecuados para tanques profundos o procesos químicos agresivos. Por ejemplo, la serie 300S presenta cuerpos de acero inoxidable y resistencia a alta presión, ideal para industrias químicas o de petróleo y gas.

Aplicaciones en diversas industrias

Los transmisores de nivel sumergibles encuentran uso en diversos sectores debido a su versatilidad y fiabilidad:

● Tratamiento de agua y aguas residuales: Monitoreo de niveles de tanques, depósitos y pozos para control de procesos y cumplimiento normativo.

● Procesamiento químico: medición de líquidos corrosivos de forma segura utilizando materiales resistentes a la corrosión.

● Petróleo y Gas: Seguimiento de niveles de líquidos en tanques de almacenamiento y tuberías en condiciones extremas.

● Alimentos y Bebidas: Garantizar niveles de líquido consistentes en los tanques de almacenamiento y procesamiento.

● Monitoreo ambiental: medición de los niveles de agua en ríos, lagos y océanos, a menudo en lugares sumergidos o remotos.

Su capacidad para proporcionar datos continuos y en tiempo real respalda la automatización y la gestión eficiente de procesos en estas industrias.

Factores a considerar al elegir un transmisor de nivel sumergible

Elegir el transmisor de nivel sumergible adecuado implica una evaluación cuidadosa de varios factores clave. Esto le garantiza obtener mediciones precisas y confiables y un dispositivo que se adapta a su aplicación específica. Esto es lo que debe tener en cuenta:

Rango de medición y precisión

Primero, considere el rango de medición. Esto significa los niveles de líquido mínimo y máximo que necesita controlar. Es fundamental elegir un transmisor con un alcance que coincida con la profundidad de su tanque o depósito. Si el rango es demasiado corto, el sensor no cubrirá todo el nivel del líquido. Demasiado tiempo y la precisión podría verse afectada.

La precisión es otro factor vital. Le indica qué tan cerca está la medición del nivel real del líquido. Busque transmisores que ofrezcan una precisión de ±0,5% de la escala completa o mejor. La alta precisión garantiza que el control de su proceso sea preciso, lo cual es importante en industrias como el procesamiento químico o el tratamiento de agua.

Material de construcción

Dado que el transmisor estará sumergido, sus materiales deben resistir la corrosión y los daños causados ​​por el líquido que mide. Los materiales comunes incluyen:

● PVC, polipropileno (PP) o PVDF: excelente para muchos productos químicos, liviano y resistente a la corrosión.

● Acero inoxidable 316: duradero y adecuado para entornos hostiles, abrasivos o de alta presión.

● Diafragma cerámico: Ofrece excelente resistencia química y estabilidad.

La elección del material adecuado depende de las propiedades químicas, la temperatura y la presión del líquido. Por ejemplo, los ácidos agresivos requieren materiales más resistentes a la corrosión como PVDF o cerámica.

Profundidad sumergible y clasificación de presión

La clasificación de profundidad define la profundidad a la que se puede sumergir el transmisor sin sufrir daños. La clasificación de presión muestra la presión máxima que puede soportar. Ambos deben coincidir con su aplicación.

Para tanques poco profundos, un transmisor clasificado para unos pocos metros de profundidad es suficiente. Para pozos profundos o tanques de almacenamiento, elija uno clasificado para mayores profundidades y presiones más altas. Por ejemplo, algunos transmisores manejan presiones de hasta 20 bar (unos 200 metros de profundidad en el agua).

Obtener estas clasificaciones correctas evita fallas en el sensor y garantiza lecturas precisas bajo presión.

Señal de salida y conectividad

Los transmisores sumergibles normalmente emiten señales estándar como:

● Analógico de 4-20 mA: Ampliamente utilizado, sencillo de integrar.

● Protocolos digitales: Modbus, HART o RS485 ofrecen comunicación y diagnóstico avanzados.

Elija un transmisor compatible con su sistema de control. Si utiliza un sistema SCADA o PLC, las salidas digitales pueden proporcionar una mejor integración y monitoreo remoto.

Algunos modelos admiten conexiones inalámbricas o Ethernet, lo que facilita la instalación y permite el acceso a datos en tiempo real desde cualquier lugar.

Diferentes tipos de transmisores de nivel sumergibles

Elegir el transmisor de nivel sumergible adecuado significa comprender las opciones disponibles. Cada serie ofrece características únicas diseñadas para entornos y aplicaciones específicos. Exploremos cuatro tipos populares: la serie 100, la serie 200C, la serie 300S y la serie TankPro.

Transmisor de nivel sumergible serie 100

La Serie 100 es una opción versátil para muchos usos industriales. Cuenta con un diafragma cerámico AI2O3 que resiste la corrosión, lo que lo hace adecuado tanto para líquidos corrosivos como no corrosivos. Los materiales de la carcasa incluyen PVC, polipropileno (PP), PVDF y acero inoxidable 316, lo que permite la personalización según la compatibilidad química.

Características clave:

● Precisión de ±0,5% de escala completa

● Opciones de salida: 4-20 mA, RS485 y señales de voltaje

● El peso moldeado integral mantiene el sensor estable en el fondo del tanque

● El cable recubierto de Teflon® y las juntas tóricas Kalrez® mejoran la resistencia química

Esta serie funciona bien en el tratamiento de aguas residuales, procesamiento químico y gestión del agua donde se necesita una medición de nivel continua y confiable.

Transmisor de nivel sumergible serie 200C

Diseñada para entornos industriales difíciles, la serie 200C destaca en tanques de productos químicos y aplicaciones de lodos. Comparte muchas características de construcción con la Serie 100, pero agrega un diafragma antiobstrucción avanzado, lo que mejora el rendimiento en líquidos viscosos o sucios.

Características clave:

● Salida de alta resolución con precisión de ±0,5%

● Materiales resistentes a productos químicos: PVC, PP, PVDF, PTFE

● Carcasa NEMA 4X recubierta de epoxi para protección adicional

● Peso moldeado integral para evitar la flotación.

Su diseño resistente a obstrucciones reduce el tiempo de inactividad y garantiza la seguridad en el monitoreo de niveles críticos, lo que lo hace ideal para el almacenamiento de productos químicos agresivos.

Transmisor de nivel sumergible serie 300S

La serie 300S está diseñada para las aplicaciones más exigentes, como tanques profundos y procesos químicos de alta presión. Cuenta con un cuerpo resistente de acero inoxidable 316 y opciones de diafragma, lo que ofrece una durabilidad superior y una tolerancia a presiones de hasta 20 bar.

Características clave:

● ±0,5% de precisión a escala completa

● Señales de salida 4-20mA y RS485

● Cable recubierto de PTFE y sellos Kalrez® para resistencia química

● Peso moldeado integral para una inmersión estable

Esta serie se adapta a las industrias de petróleo y gas, química y otras que requieren confiabilidad a largo plazo en condiciones extremas.

Transmisor de nivel sumergible serie TankPro

TankPro destaca por su diseño compacto, modular y resistencia a altas temperaturas, perfecto para procesamiento de alimentos, farmacéutico y otros sectores de alta demanda. Integra el sensor y la pantalla en una sola unidad, ofreciendo monitoreo de nivel en tiempo real con salida digital.

Características clave:

● Precisión de ±0,5% de escala completa

● Materiales de la carcasa: PVC, PP, PVDF, acero inoxidable 316, GFPP

● Carcasa NEMA 4X recubierta de epoxi con conexión NPT de 2'

● Peso moldeado integral y juntas tóricas Kalrez® para mayor durabilidad química

TankPro optimiza las operaciones al proporcionar una transmisión continua de datos y una fácil instalación en entornos industriales desafiantes.

Consejos de instalación y mantenimiento

Técnicas de instalación adecuadas

Instalar correctamente un transmisor de nivel sumergible es clave para su rendimiento y longevidad. Primero, asegúrese de que el cable del sensor no tenga daños y esté sellado adecuadamente para evitar la entrada de agua. Utilice el peso moldeado integral para mantener el sensor estable en el tanque o en el fondo del pozo. Evite dejar que el cable flote o se enrede, ya que esto puede afectar la precisión.

Monte el transmisor verticalmente para obtener mejores resultados, con el diafragma sensor hacia abajo. Esta posición garantiza que mida la presión hidrostática con precisión. Evite colocar el sensor cerca de entradas o salidas donde la turbulencia o las burbujas de aire puedan interferir con las lecturas.

Asegure el cable para evitar tensiones o movimientos causados ​​por corrientes o fuerzas mecánicas. Utilice abrazaderas o guías para cables para guiar el cable de forma ordenada y protegerlo de la abrasión. Si el transmisor se utiliza en un ambiente corrosivo, asegúrese de que la cubierta del cable y los sellos sean compatibles con los productos químicos para evitar fallas prematuras.

Antes de encender, verifique que todas las conexiones eléctricas estén apretadas y que la polaridad sea correcta. Siga cuidadosamente los diagramas de cableado del fabricante para evitar daños. Confirme que la señal de salida coincida con los requisitos de su sistema de control para una integración perfecta.

Prácticas de mantenimiento regulares

El mantenimiento de rutina ayuda a mantener la precisión de su transmisor y extiende su vida útil. Inspeccione el sensor y el cable periódicamente para detectar signos de desgaste, corrosión o daños. Limpie el diafragma sensor suavemente para eliminar cualquier acumulación de sedimentos, algas o depósitos químicos que puedan afectar las lecturas de presión.

Verifique la integridad de los sellos y juntas tóricas para evitar la entrada de líquido. Reemplace estos componentes si nota grietas o fragilidad. Verifique la cubierta del cable para detectar cortes o abrasiones, especialmente en ambientes hostiles.

Realice comprobaciones de calibración periódicamente para garantizar que el transmisor mantenga su precisión. Muchos modelos permiten la calibración o puesta a cero en el campo. Siga las instrucciones del fabricante para los intervalos y procedimientos de calibración.

Mantenga el área de instalación libre de desechos u obstrucciones que puedan interferir con el sensor o el cable. En tanques de aguas residuales o lodos, supervise la obstrucción y limpie según sea necesario para mantener mediciones confiables.

Solución de problemas de problemas comunes

Si nota lecturas erráticas o pérdida de señal, comience por inspeccionar el cable y las conexiones en busca de daños o corrosión. Los cableados sueltos o los cables rotos son causas comunes de problemas de señal.

Verifique que no haya suciedad en el sensor o acumulación en el diafragma, lo que puede causar lecturas de presión inexactas. Limpie el sensor con cuidado para restaurar el rendimiento.

Verifique la fuente de alimentación del transmisor y la compatibilidad de la señal de salida con su sistema de control. El cableado incorrecto o las señales incompatibles pueden provocar fallos de comunicación.

Si las lecturas siguen siendo inestables, considere factores ambientales como turbulencias, espuma o burbujas de aire que afecten al sensor. Instalar un tubo amortiguador o una jaula protectora alrededor del sensor puede ayudar a reducir la interferencia.

En casos de problemas persistentes, consulte al equipo de soporte o servicio del fabricante. Pueden proporcionar opciones de diagnóstico, reparación o reemplazo para minimizar el tiempo de inactividad.

Comparación de transmisores de nivel sumergibles con otras tecnologías

Presión hidrostática versus presión diferencial

Los sensores de presión hidrostática, al igual que los transmisores de nivel sumergibles, miden el nivel del líquido detectando la presión ejercida por la columna de líquido sobre el sensor. Esta medición directa proporciona lecturas de nivel precisas incluso en líquidos turbulentos o espumosos. Dado que el sensor está sumergido, monitorea continuamente el nivel del líquido en tiempo real.

Los sensores de presión diferencial, por otro lado, calculan el nivel del líquido midiendo la diferencia de presión entre dos puntos, generalmente el fondo y la parte superior de un tanque. Si bien son efectivas en muchos casos, las mediciones de presión diferencial pueden verse influenciadas por cambios en la densidad del líquido, la temperatura o las fluctuaciones de presión. Esto puede reducir la precisión a menos que se compense. Los sensores hidrostáticos generalmente ofrecen una instalación más sencilla y menos puntos de falla, ya que solo requieren una medición de presión.

Radar de onda guiada y sensores ultrasónicos

Los sensores de radar de onda guiada utilizan pulsos de microondas que viajan por una sonda para detectar el nivel de líquido midiendo los reflejos de la señal. No requieren contacto directo con el líquido, lo que los hace adecuados para medios corrosivos o peligrosos. Funcionan bien en condiciones turbulentas o con espuma y ofrecen alta precisión. Sin embargo, tienden a ser más caros y complejos que los transmisores sumergibles.

Los sensores ultrasónicos emiten ondas sonoras para medir el nivel del líquido midiendo el eco de la superficie del líquido. Estos sensores sin contacto son fáciles de instalar y funcionan bien en líquidos limpios. Pero pueden verse afectados por el vapor, la espuma o la turbulencia, lo que puede provocar interferencias en la señal y reducir la precisión. Los sensores ultrasónicos también requieren un camino despejado entre el sensor y la superficie del líquido.

Elegir la tecnología adecuada para sus necesidades

La selección de la mejor tecnología de medición de nivel depende de los requisitos específicos de su aplicación:

● Para mediciones directas y continuas en ambientes sumergidos con químicos agresivos o líquidos turbulentos, los transmisores hidrostáticos sumergibles suelen ser la mejor opción.

● Si su líquido es corrosivo o peligroso y desea una opción sin contacto con alta precisión, pueden ser preferibles los sensores de radar de onda guiada.

● Los sensores ultrasónicos se adaptan a líquidos limpios y aplicaciones más simples donde el costo y la facilidad de instalación son importantes.

● Los sensores de presión diferencial funcionan bien en tanques grandes pero necesitan compensación por cambios de densidad o presión.

Considere factores como el tipo de líquido, el tamaño del tanque, las condiciones ambientales, las necesidades de precisión y el presupuesto al elegir. Combinar tecnologías o consultar con expertos también puede optimizar su estrategia de medición.

Conclusión

La elección de un transmisor de nivel sumergible implica evaluar el rango de medición, el material, la profundidad y la señal de salida. Estos factores garantizan mediciones precisas y confiables para su aplicación específica. Considere las propiedades químicas del líquido y las condiciones ambientales al seleccionar materiales. Nanjing Hangjia Electronic Technology Co., Ltd. ofrece transmisores duraderos con características como resistencia a la corrosión y sellos robustos. Sus productos ofrecen mediciones precisas, lo que respalda una gestión eficiente de procesos en todas las industrias. Priorice estas consideraciones para seleccionar un transmisor que satisfaga sus necesidades y mejore la eficiencia operativa.

Preguntas frecuentes

P: ¿Qué es un transmisor de nivel sumergible?

R: Un transmisor de nivel sumergible es un dispositivo que se utiliza para medir los niveles de líquido al sumergirlo en el líquido, convirtiendo la presión hidrostática en una señal eléctrica para los sistemas de monitoreo.

P: ¿Cómo funciona un transmisor de nivel sumergible?

R: Funciona detectando la presión hidrostática ejercida por la columna de líquido sobre el sensor, convirtiendo esta presión en una señal eléctrica para medir la profundidad del líquido con precisión.

P: ¿Por qué elegir un transmisor de nivel sumergible en lugar de otros sensores?

R: Los transmisores de nivel sumergibles brindan mediciones precisas incluso en líquidos turbulentos o espumosos, son duraderos y ofrecen datos continuos en tiempo real, lo que los hace ideales para entornos hostiles.

P: ¿Cuáles son los beneficios de utilizar un transmisor de nivel sumergible?

R: Los beneficios incluyen mediciones precisas en condiciones difíciles, durabilidad, mantenimiento mínimo e idoneidad para diversas industrias como el tratamiento de aguas residuales, el procesamiento químico y el petróleo y el gas.

P: ¿Cuánto cuesta un transmisor de nivel sumergible?

R: El costo de un transmisor de nivel sumergible varía según los materiales, las características y la marca, pero generalmente ofrecen una solución rentable para una medición precisa del nivel de líquido.
