La diferencia entre un sensor de temperatura y un transmisor de temperatura

La medición de temperatura juega un papel crucial en diversas aplicaciones industriales, asegurando que los procesos se ejecuten de manera eficiente. Sin embargo, muchas personas confunden los sensores de temperatura con los transmisores de temperatura , sin ser conscientes de en qué se diferencian y de las funciones específicas que desempeña cada dispositivo. En este artículo, exploraremos estas diferencias y lo ayudaremos a comprender cuándo usar cada una, para que pueda tomar decisiones informadas para sus necesidades de monitoreo de temperatura.

¿Qué es un sensor de temperatura?

Los sensores de temperatura son dispositivos críticos que se utilizan para medir la temperatura de un objeto o entorno. Estos sensores convierten las variaciones físicas de temperatura en señales eléctricas, que luego pueden medirse y analizarse mediante instrumentos como controladores, monitores y registradores de datos. La conversión de la temperatura en una señal medible es lo que hace que los sensores de temperatura sean indispensables en diversas industrias, incluidas la manufactura, la atención médica, la producción de alimentos y más.

Función y tipos

La función principal de un sensor de temperatura es detectar cambios de temperatura en su entorno y convertir estos cambios en una señal eléctrica utilizable. Se utilizan diferentes sensores según la aplicación y el rango de temperatura necesario. A continuación se muestra un desglose de los tres tipos más comunes de sensores de temperatura:

● Termopares: Estos sensores constan de dos cables metálicos diferentes unidos por un extremo. La diferencia de temperatura entre la unión y los extremos libres de los cables genera un voltaje que se puede medir. Los termopares se utilizan ampliamente debido a su amplio rango de temperatura, de -200 °C a 1750 °C, y su costo relativamente bajo.

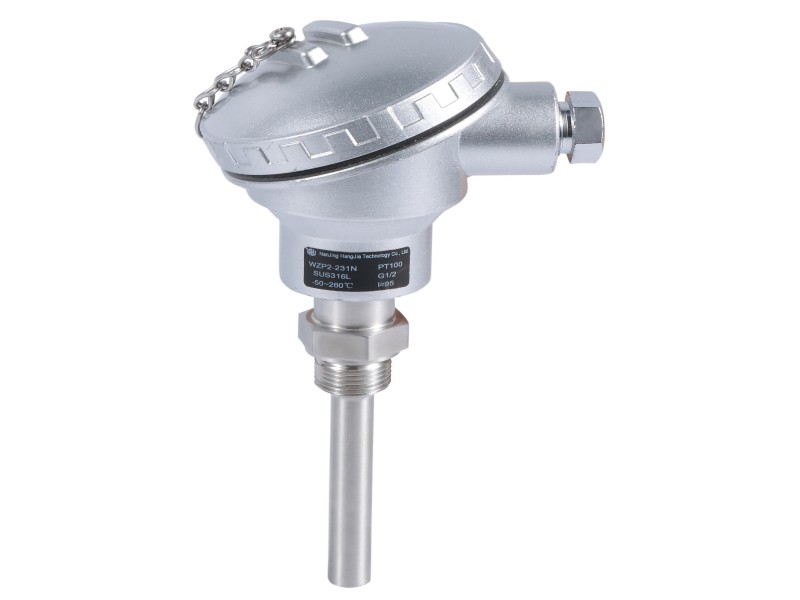

● RTD (Detector de temperatura de resistencia): Los RTD, a menudo hechos de platino, funcionan midiendo el cambio en la resistencia eléctrica del material con la temperatura. El RTD PT100, por ejemplo, tiene una resistencia de 100 ohmios a 0°C, que aumenta con el aumento de la temperatura. Los RTD ofrecen alta precisión y estabilidad, lo que los hace adecuados para aplicaciones que requieren mediciones precisas.

● Termistores: Estos sensores tienen una resistencia que cambia drásticamente con la temperatura, lo que los hace muy sensibles. Si bien los termistores brindan una precisión excelente, su rango de temperatura suele ser limitado en comparación con los termopares y RTD. Se utilizan comúnmente en aplicaciones como protección de motores y sistemas HVAC, donde la variación de temperatura está más controlada.

Tabla 1: Tipos y características de sensores de temperatura

Tipo de sensor	Rango de temperatura	Características clave	Aplicaciones
Par termoeléctrico	-200°C a 1750°C	Bajo costo, respuesta rápida, amplia gama	Industrial, Aeroespacial, Manufactura
IDT (PT100)	-200°C a 850°C	Alta precisión, estable y confiable	Química, Petróleo y Gas, Farmacéutica
termistor	-50°C a 150°C	Alta sensibilidad, buena precisión a temperaturas más bajas.	HVAC, medicina, electrónica de consumo

Cómo funcionan los sensores de temperatura

Los sensores de temperatura funcionan según una variedad de principios físicos. Los mecanismos más comunes incluyen cambios de resistencia (como se ven en los RTD), generación de voltaje (en termopares) y curvas de resistencia-temperatura (en termistores). Estos sensores interactúan con su entorno para detectar variaciones de temperatura, que luego se traducen en señales eléctricas que pueden procesarse.

Por ejemplo, los termopares producen un voltaje basado en el gradiente de temperatura entre los dos metales, mientras que los RTD miden cambios en la resistencia a medida que fluctúa la temperatura. La relación entre la temperatura y la señal eléctrica a menudo puede ser compleja y no lineal, razón por la cual muchos sensores incluyen sistemas de acondicionamiento de señales para convertir lecturas sin procesar en valores utilizables.

Características de la señal e interferencia

Las señales de los sensores de temperatura suelen ser débiles y susceptibles al ruido y las interferencias. Por ejemplo, el bajo voltaje producido por los termopares puede verse fácilmente distorsionado por el ruido eléctrico, especialmente cuando se trata de cables largos. De manera similar, los RTD, que dependen de cambios de resistencia, pueden verse influenciados por la resistencia de los cables de conexión, provocando errores de medición. Para contrarrestar estos problemas, los sensores de temperatura a menudo requieren componentes adicionales, como amplificadores de señal o circuitos de compensación, para garantizar que se transmitan datos precisos para su posterior análisis.

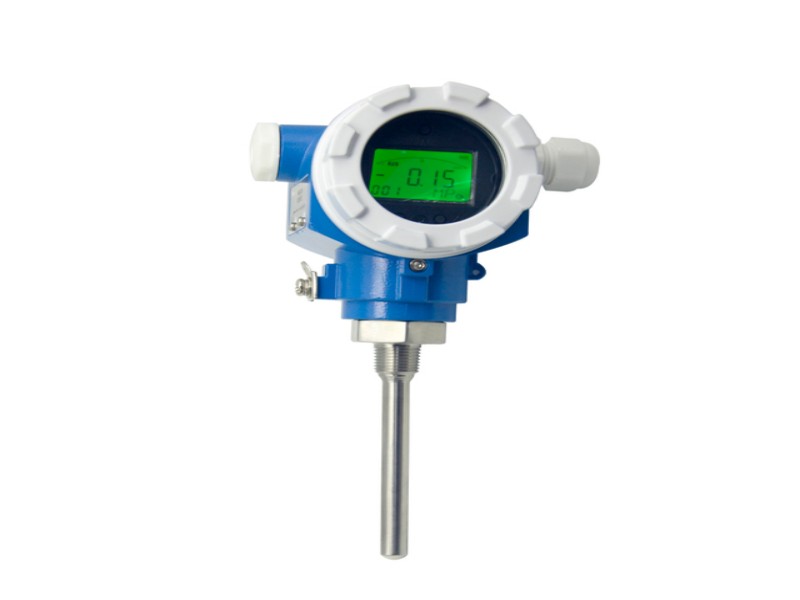

¿Qué es un transmisor de temperatura?

Un transmisor de temperatura es un dispositivo crucial en los sistemas de monitoreo de temperatura industrial. Funciona junto con sensores de temperatura para convertir la señal sin procesar del sensor en un formato legible y estandarizado que pueda transmitirse a largas distancias para controlar sistemas como PLC (controladores lógicos programables) o sistemas SCADA. Al hacerlo, los transmisores de temperatura garantizan que los datos de temperatura se transmitan con precisión a los operadores o sistemas automatizados para su posterior análisis y acción.

Función y cómo funciona

La función principal de un transmisor de temperatura es tomar la señal sin procesar, a menudo no lineal o débil, producida por un sensor de temperatura (como un termopar, RTD o termistor) y convertirla en una salida estandarizada. Las señales de salida comunes incluyen 4-20 mA, 0-10 V o protocolos digitales como Modbus, según la aplicación. Estas señales estandarizadas son mucho más adecuadas para la transmisión a larga distancia y pueden ser interpretadas directamente por sistemas de control, lo que permite una integración perfecta en los procesos industriales.

Los transmisores de temperatura suelen incluir varios procesos esenciales para garantizar la precisión y confiabilidad de la señal:

● Amplificación: la señal sin procesar del sensor suele ser demasiado débil para usarse directamente. El transmisor amplifica esta señal a un nivel utilizable.

● Linealización: muchos sensores, como termopares y RTD, emiten señales no lineales. El transmisor linealiza la señal, asegurando que corresponda con precisión a la temperatura medida.

● Filtrado de ruido: los entornos industriales son propensos al ruido eléctrico, que puede distorsionar las señales de los sensores. Los transmisores de temperatura incluyen capacidades de filtrado de ruido para garantizar la integridad de la señal transmitida.

Ventajas de utilizar un transmisor de temperatura

Los transmisores de temperatura ofrecen varias ventajas distintivas sobre el uso exclusivo de sensores sin procesar, lo que los hace esenciales para muchas aplicaciones industriales.

● Señal estable en largas distancias: a diferencia de los sensores, que pueden experimentar degradación de la señal en largas distancias, los transmisores garantizan que la señal permanezca estable y precisa en grandes distancias. Esto es particularmente importante en grandes plantas industriales donde los sistemas de control pueden estar ubicados lejos de los puntos de medición.

● Alta inmunidad a las interferencias: los transmisores de temperatura están diseñados para ser resistentes al ruido eléctrico y otras interferencias ambientales, lo que garantiza que la señal permanezca clara y confiable incluso en entornos eléctricamente ruidosos.

● Fácil integración con sistemas de control: Los transmisores de temperatura proporcionan salidas estandarizadas (como 4-20 mA), lo que facilita su integración con PLC, DCS (sistemas de control distribuido) y sistemas SCADA (control de supervisión y adquisición de datos). Esto reduce la necesidad de equipos de acondicionamiento de señales adicionales, simplificando el diseño general del sistema y reduciendo los costos de instalación.

● Necesidad reducida de acondicionamiento de señal adicional: al convertir la señal sin procesar del sensor en una salida estándar, los transmisores de temperatura eliminan la necesidad de equipos adicionales, como amplificadores o acondicionadores de señal, que de otro modo serían necesarios cuando se usan sensores solos.

Diferencias clave entre sensores de temperatura y transmisores de temperatura

Los sensores y transmisores de temperatura son partes integrales de los sistemas modernos de medición de temperatura, pero cumplen funciones diferentes y ofrecen distintas ventajas. Comprender estas diferencias es crucial para seleccionar el equipo adecuado para su aplicación. A continuación, exploraremos las distinciones clave entre los dos, centrándonos en la funcionalidad, la salida de señal, la instalación y las consideraciones de costos.

Funcionalidad y salida de señal

La principal diferencia entre sensores de temperatura y transmisores de temperatura radica en su funcionalidad y el tipo de señal que producen.

● Sensores de temperatura: estos dispositivos están diseñados para medir directamente los cambios de temperatura y convertir estos cambios en señales eléctricas sin procesar, como cambios de voltaje, resistencia o corriente. Por ejemplo, los termopares generan un pequeño voltaje proporcional a los cambios de temperatura, mientras que los RTD (detectores de temperatura de resistencia) producen un cambio en la resistencia con las fluctuaciones de temperatura. Sin embargo, estas señales sin procesar suelen ser débiles, no lineales y susceptibles al ruido, lo que requiere un acondicionamiento de señal adicional para poder utilizarlas en sistemas industriales.

● Transmisores de temperatura: por el contrario, los transmisores de temperatura procesan y convierten la señal sin procesar de un sensor en una señal estandarizada y acondicionada que es adecuada para la integración con sistemas de control. La salida más común para los transmisores es una señal de corriente de 4-20 mA, que es ideal para transmisiones de larga distancia y es compatible con una amplia gama de sistemas de control industrial. Al amplificar, linealizar y filtrar la señal, los transmisores garantizan datos precisos y estables que pueden enviarse a largas distancias sin degradación.

Consideraciones de instalación y costos

Otra diferencia significativa entre sensores de temperatura y transmisores de temperatura es el proceso de instalación y los costos asociados.

● Sensores de temperatura: La instalación de sensores de temperatura es relativamente sencilla, especialmente en aplicaciones donde la distancia entre el sensor y el sistema de control es corta. Sin embargo, debido a que los sensores producen señales sin procesar, a menudo requieren equipos de acondicionamiento de señales adicionales, como amplificadores y compensadores, para garantizar lecturas precisas en distancias más largas. Esto aumenta la complejidad del sistema general, particularmente en configuraciones más grandes donde se utilizan múltiples sensores.

● Transmisores de temperatura: si bien los transmisores de temperatura tienen un costo inicial más alto debido a la electrónica agregada, simplifican la instalación y el diseño del sistema. Dado que los transmisores convierten señales sin procesar en salidas estandarizadas, no hay necesidad de equipos de acondicionamiento de señales adicionales. Pueden integrarse fácilmente con PLC, sistemas SCADA y otros sistemas de control, lo que los hace ideales para aplicaciones de larga distancia donde la integridad de la señal es crucial.

Cuándo elegir un sensor de temperatura frente a un transmisor de temperatura

La elección del dispositivo de medición de temperatura adecuado, ya sea un sensor de temperatura o un transmisor de temperatura, depende en gran medida de las necesidades específicas de su aplicación. Comprender cuándo utilizar cada uno es fundamental para optimizar el rendimiento, la precisión y el costo.

Elegir un sensor de temperatura

Los sensores de temperatura son ideales para aplicaciones donde la simplicidad y la medición a corta distancia son clave. A continuación se muestran escenarios en los que normalmente elegiría un sensor de temperatura:

● Medición de distancia corta: cuando la distancia entre el sensor y el sistema de control es relativamente corta (normalmente unos pocos metros), los sensores de temperatura son adecuados. En estos casos, la degradación de la señal es mínima y los sensores pueden generar directamente señales sin procesar.

● Aplicaciones simples: para un monitoreo sencillo de la temperatura donde la alta precisión no es crítica, los sensores de temperatura son suficientes. Esto incluye aplicaciones como monitoreo de temperatura de equipos básicos o sistemas HVAC, donde las señales no necesitan viajar largas distancias ni requieren un procesamiento pesado.

● Sistemas de acondicionamiento de señales existentes: si su sistema ya cuenta con la infraestructura de procesamiento de señales necesaria, un sensor por sí solo puede ser la mejor opción. Los sensores se pueden integrar con amplificadores, compensadores o convertidores analógicos a digitales (ADC) existentes para acondicionar la señal según sea necesario.

Elegir un transmisor de temperatura

Por otro lado, los transmisores de temperatura son necesarios en sistemas más complejos o de gran escala. Considere elegir un transmisor de temperatura en las siguientes situaciones:

● Medición a larga distancia: cuando las señales de temperatura deben transmitirse a largas distancias (a veces cientos de metros o más), un transmisor de temperatura es esencial. Garantiza que la señal permanezca estable y libre de degradación.

● Requisitos de alta precisión: para aplicaciones donde las lecturas de temperatura precisas son fundamentales, como en el control de procesos, la fabricación de productos químicos o laboratorios, un transmisor de temperatura garantiza que la señal esté linealizada, amplificada y libre de ruido.

● Integración con sistemas de control industrial: los transmisores de temperatura son más adecuados para entornos donde los datos de medición deben integrarse con PLC, sistemas SCADA u otros sistemas de control. Emiten señales estandarizadas como 4-20 mA, que son compatibles con la mayoría de las configuraciones industriales, lo que las hace ideales para el control automatizado.

Conclusión

En conclusión, los sensores de temperatura y los transmisores de temperatura tienen diferentes propósitos en los sistemas de medición de temperatura. Los sensores proporcionan señales sin procesar, mientras que los transmisores acondicionan y estandarizan estas señales para su transmisión a larga distancia y su integración con sistemas de control. La elección del dispositivo adecuado depende de factores como la distancia, la precisión y el presupuesto. En Nanjing Hangjia Electronic Technology Co.,Ltd. , ofrecemos transmisores y sensores de temperatura de alta calidad, diseñados para mejorar la precisión y la eficiencia de sus sistemas de monitoreo de temperatura industrial.

Preguntas frecuentes

P: ¿Cuál es la función de un transmisor de temperatura en aplicaciones industriales?

R: Un transmisor de temperatura convierte señales sin procesar de un sensor en una salida estandarizada, lo que garantiza una transmisión de señal estable a largas distancias y una fácil integración con los sistemas de control.

P: ¿En qué se diferencia un sensor de temperatura de un transmisor de temperatura?

R: Un sensor de temperatura detecta la temperatura y genera señales eléctricas sin procesar, mientras que un transmisor de temperatura condiciona y estandariza estas señales para una transmisión e integración de datos confiables.

P: ¿Cuándo se debe utilizar un transmisor de temperatura en lugar de un sensor?

R: Se debe utilizar un transmisor de temperatura cuando se requiere una transmisión de señal a larga distancia o una alta precisión de la señal, particularmente en sistemas industriales complejos con monitoreo remoto.
