Comprensión de los transmisores de temperatura digital de 4-20 mA: cómo funcionan y dónde se usan

En muchas industrias, la temperatura es más que un número: es un factor clave que determina la eficiencia, la seguridad y la calidad del producto. Desde la gestión del agua en los tanques de almacenamiento hasta el control del calor en hornos industriales masivos, es esencial un monitoreo preciso de la temperatura. Aquí es donde el transmisor de temperatura digital de 4-20 mA juega un papel vital. Es uno de los dispositivos más utilizados para convertir las lecturas de temperatura en una señal que puede transmitir, leer y procesar fácilmente los sistemas de control.

El estándar de 4-20 mA se ha confiado durante décadas, y cuando se combina con el procesamiento digital, se convierte en una herramienta poderosa para una medición de temperatura precisa y confiable. Este artículo explicará cómo funcionan estos transmisores, por qué son tan populares y dónde se aplican, que cubren ejemplos como tanques de agua, centrales eléctricas, instalaciones de petróleo y gas, hornos, sistemas de vapor y columnas de destilación.

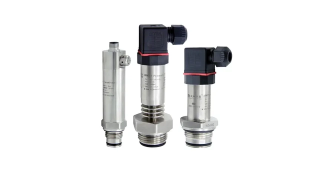

¿Qué es un transmisor de temperatura digital de 4-20 mA?

Un digital de 4-20 mA transmisor de temperatura es un dispositivo que toma la entrada de un sensor de temperatura, como un RTD (detector de temperatura de resistencia) o termopar, y la convierte en una señal eléctrica que varía de 4 a 20 miliamperios (MA). Esta señal se envía a un sistema de control como un PLC (controlador lógico programable), DCS (sistema de control distribuido) o registrador de datos.

La parte 'digital ' se refiere a la electrónica interna que procesa la señal de temperatura antes de convertirla en la salida de corriente de 4-20 mA. Esto significa que el dispositivo puede filtrar el ruido, aplicar la calibración e incluso ofrecer opciones de comunicación adicionales como el protocolo HART (transductor remoto direccionable por la carretera) para el monitoreo y la configuración avanzados.

Por qué el estándar de 4-20 mA se usa ampliamente

La señal de 4-20 mA se considera un estándar de la industria por algunas razones importantes:

• Resistencia al ruido : las señales de corriente están menos afectadas por el ruido eléctrico en comparación con las señales de voltaje, lo que las hace ideales para entornos industriales con maquinaria pesada.

• Transmisión de larga distancia : la señal se puede enviar a través de largas ejecuciones de cable sin una pérdida significativa de precisión.

• Solución simple de problemas : ya que 4MA representa el valor mínimo y 20 mA el máximo, una señal inferior a 4 mA o superior a 20 mA indica inmediatamente una falla.

• Simplicidad de dos hilos : muchos transmisores operan con solo dos cables, que suministran potencia y transportan la señal.

Cómo funciona un transmisor de temperatura digital de 4-20 mA

El proceso se puede dividir en varios pasos:

• Sensación de temperatura : un sensor como un PT100 RTD o un termopar detecta la temperatura. Por ejemplo, en un horno, el sensor se coloca dentro para medir los niveles de calor internos.

• Conversión de la señal : la señal en bruto del sensor a menudo es pequeña e inestable. La electrónica del transmisor lo convierte en una señal digital estable y procesada.

• Escala a 4-20 mA : el rango de temperatura se asigna a la escala de 4-20 mA. Por ejemplo, 0 ° C podría ser 4 mA, y 200 ° C podría ser de 20 mA.

• Transmisión de la señal : la señal viaja a través de los cables al sistema de control, incluso si está a cientos de metros de distancia.

• Pantalla y control : el sistema de control interpreta el valor actual y puede mostrarlo, registrarlo o activar acciones de control, como abrir una válvula o cerrar un calentador.

Beneficios clave de los transmisores de temperatura digital

• Alta precisión : el procesamiento digital ayuda a eliminar el ruido de la señal y mejorar la precisión de la medición.

• Confiabilidad en condiciones duras : funcionan en entornos con vibración, alto calor o interferencia eléctrica.

• Facilidad de integración : compatible con una amplia gama de sistemas de control industrial.

• Autodiagnóstico : muchos modelos pueden alertar a los operadores si hay una falla del sensor o un problema de cableado.

Aplicaciones de transmisores de temperatura digital de 4-20 mA

Ahora que entendemos cómo funcionan estos transmisores, exploremos sus usos del mundo real en diferentes industrias.

Monitoreo de la temperatura del tanque de agua

En las instalaciones donde se almacena el agua para procesos industriales o suministro municipal, mantener la temperatura correcta puede ser importante. Por ejemplo, en las plantas de procesamiento de alimentos, el agua utilizada para la limpieza y la mezcla debe permanecer dentro de ciertos límites de temperatura para garantizar la calidad de la higiene y el producto.

Un transmisor de temperatura digital de 4-20 mA instalado en un tanque de agua puede proporcionar un monitoreo continuo. Si el agua se calienta demasiado o demasiado fría, el sistema de control puede ajustar automáticamente los calentadores o los sistemas de enfriamiento. La estabilidad de la señal de 4-20 mA garantiza lecturas precisas incluso si la sala de control está lejos del tanque.

Plantas de energía

En las instalaciones de generación de energía, ya sea carbón, gas natural, nuclear o renovable, el control de la temperatura es crítico. Las calderas, turbinas y sistemas de enfriamiento dependen de lecturas de temperatura precisas para funcionar de manera eficiente y segura.

Por ejemplo:

• Temperatura de vapor de la caldera : si la temperatura de vapor se eleva demasiado, puede dañar las turbinas o las tuberías. Un transmisor envía lecturas en tiempo real para que los operadores puedan ajustar la entrada de combustible o las tasas de enfriamiento.

• Sistemas de agua de enfriamiento : en las plantas nucleares y térmicas, el agua de enfriamiento debe permanecer dentro de los límites seguros para proteger el equipo.

La durabilidad de los transmisores digitales de 4-20 mA los hace adecuados para el alto calor, la vibración y el ruido eléctrico común en estos entornos.

Instalaciones de petróleo y gas

La industria del petróleo y el gas a menudo opera en condiciones extremas, desde plataformas en alta mar hasta tuberías del desierto. El monitoreo de la temperatura es vital tanto para la seguridad como para la eficiencia.

Los usos comunes incluyen:

• Monitoreo de la tubería : garantizar que el petróleo crudo permanezca a la temperatura adecuada para evitar la solidificación o los problemas de flujo.

• Procesos de refinación : en unidades de destilación y agrietamiento, las lecturas precisas de temperatura determinan la calidad del producto.

• Tanques de almacenamiento : monitoreo de líquidos almacenados para evitar sobrecalentamiento o enfriamiento más allá de los límites seguros.

La resistencia de la señal de 4-20 mA a la interferencia garantiza la transmisión de datos confiable incluso a largas distancias, lo cual es esencial en los diseños de refinería en expansión.

Control de temperatura del horno

En industrias como la cerámica, la metalurgia y la fabricación de cemento, los hornos operan a temperaturas extremadamente altas. La consistencia es clave: si la temperatura es demasiado baja, los productos pueden ser débiles; Si es demasiado alto, pueden verse dañados.

Un transmisor de temperatura digital de 4-20 mA conectado a un termopar de alta temperatura puede manejar estas condiciones exigentes. Su precisión permite a los operadores mantener perfiles de disparo precisos, lo cual es crucial para lograr las características deseadas del producto.

Monitoreo de la temperatura del vapor

El vapor se usa ampliamente en la fabricación para calefacción, esterilización y generación de energía. El control de la temperatura del vapor es esencial para evitar daños en el equipo, mantener la eficiencia energética y garantizar la seguridad.

Por ejemplo:

• En el procesamiento de alimentos, la esterilización de vapor requiere temperaturas exactas para matar microorganismos sin dañar el envasado.

• En la producción textil, el vapor se usa para teñir y terminar telas, y la consistencia de la temperatura afecta la calidad final.

• Un transmisor asegura que los datos de temperatura del sistema de vapor lleguen al panel de control en tiempo real, lo que permite ajustes rápidos.

Columnas de destilación

La destilación es un proceso utilizado en plantas químicas, refinerías de petróleo y producción de bebidas para separar líquidos según sus puntos de ebullición. La medición de la temperatura en diferentes puntos en una columna de destilación es crítica para el control del proceso.

El transmisor de temperatura digital de 4-20 mA proporciona lecturas precisas de múltiples ubicaciones de columnas. Esto ayuda a los operadores a ajustar la entrada de calor, las relaciones de reflujo y las tasas de flujo para optimizar la eficiencia de separación y la pureza del producto.

Por qué los transmisores de temperatura digital de 4-20 mA son ideales para estas aplicaciones

El hilo común en estas industrias es la necesidad de precisión, durabilidad y comunicación a larga distancia. Los tanques de agua, las centrales eléctricas, las instalaciones de petróleo, los hornos, los sistemas de vapor y las columnas de destilación operan en condiciones desafiantes donde la interferencia eléctrica, las temperaturas extremas y el estrés mecánico son comunes. El estándar de 4-20 mA, combinado con el procesamiento digital, asegura que las lecturas de temperatura sigan siendo estables y confiables.

Además, estos transmisores son relativamente simples de instalar e integrar en los sistemas de control existentes, lo que los convierte en una opción práctica tanto para nuevos proyectos como para modificaciones.

Pensamientos finales

El transmisor de temperatura digital de 4-20 mA es más que una simple pieza de equipo de medición: es un vínculo crítico entre el proceso físico y el sistema de control que lo administra. Al convertir las lecturas de temperatura en bruto en una señal confiable y fácil de leer, permite a las industrias funcionar de manera más segura, eficiente y consistente.

Ya sea que esté monitoreando la temperatura en un tanque de agua, controlando un horno, administrar sistemas de vapor o ajustar un proceso de destilación, esta tecnología ofrece la precisión y confiabilidad que necesita para mantener las operaciones en el camino.
