¿Cuáles son los diferentes tipos de transmisores de nivel sumergibles?

Introducción

La medición precisa del nivel de líquido es crucial para muchas industrias. Los transmisores de nivel sumergibles ofrecen una solución confiable, midiendo directamente los niveles de líquido al sentarse en el fluido. Estos dispositivos son vitales en el tratamiento de agua, procesamiento químico y más. En esta publicación, conocerá sus tipos, características y beneficios, lo que garantiza un rendimiento óptimo en entornos exigentes.

Comprensión de los transmisores de nivel sumergibles

Definición y funcionalidad

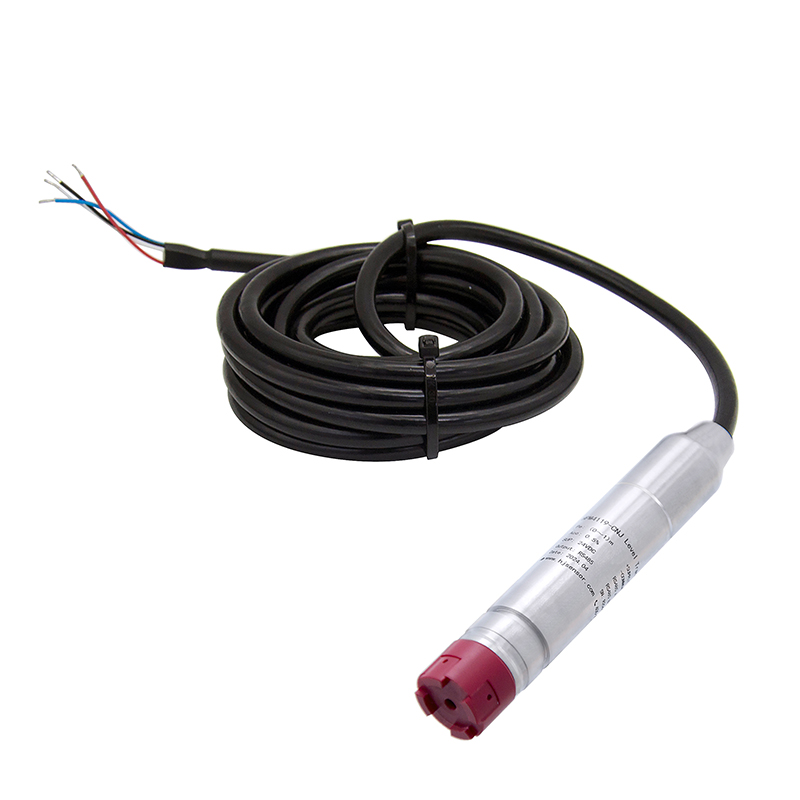

Los transmisores de nivel sumergibles son dispositivos diseñados para medir niveles de líquidos colocándolos directamente en el fluido. Se ubican en el fondo de tanques, pozos o depósitos y detectan la altura del líquido sobre ellos. Estos transmisores convierten la presión ejercida por la columna de líquido en una señal eléctrica, generalmente una salida de 4-20 mA, que puede enviarse a sistemas de monitoreo o control. Debido a que están sumergidos, proporcionan una medición directa y continua de los niveles de líquido, lo que los hace altamente confiables para el monitoreo en tiempo real.

Principio de presión hidrostática

El principio básico detrás de los transmisores de nivel sumergibles es la presión hidrostática. Este principio establece que la presión a una determinada profundidad en un líquido es proporcional a la altura de la columna de líquido sobre ese punto. La fórmula utilizada es:

P = h × ρ × g

Dónde:

● P es la presión medida por el sensor.

● h es la altura de la columna de líquido

● ρ es la densidad del líquido

● g es la aceleración debida a la gravedad

A medida que aumenta el nivel del líquido, la presión sobre el sensor aumenta proporcionalmente. El transmisor detecta esta presión y la convierte en una señal eléctrica que refleja el nivel del líquido. Este método funciona bien incluso en líquidos turbulentos o espumosos porque el sensor mide la presión directamente, no la superficie.

Comparación con otras tecnologías de medición de nivel

Existen varias tecnologías para medir el nivel de líquidos, cada una con sus ventajas y desventajas:

● Sensores hidrostáticos (sumergibles): Ventajas: contacto directo, precisos en espuma o vapor, resistentes a productos químicos agresivos

○ Contras: debe estar sumergido, es sensible a los cambios de densidad del líquido

● Sensores ultrasónicos: Ventajas: Sin contacto, fáciles de instalar

○ Contras: Afectado por espuma, vapor, turbulencia y polvo.

● Sensores de radar (incluido el radar de onda guiada): Ventajas: sin contacto, muy precisos, no se ven afectados por el vapor o la espuma.

○ Contras: mayor costo, instalación más compleja

● Interruptores de flotador:Ventajas: simples y rentables para la detección básica de nivel de encendido/apagado

○ Contras: Precisión limitada, medición no continua

Los transmisores de nivel sumergibles destacan en aplicaciones que requieren mediciones continuas, precisas y confiables, especialmente donde la espuma, el vapor o la corrosión química pueden interferir con otros tipos de sensores. Su diseño robusto y capacidad de medición directa los hacen ideales para entornos industriales desafiantes.

Nota: Al seleccionar transmisores de nivel sumergibles, considere la densidad del líquido y las variaciones de temperatura, ya que estos factores pueden afectar las lecturas de presión hidrostática y la precisión general.

Tipos de transmisores de nivel sumergibles

Los transmisores de nivel sumergibles vienen en varios modelos, cada uno de ellos diseñado para necesidades y entornos industriales específicos. Aquí, exploramos cinco tipos populares: Serie 100, Serie 200C, Serie 300S, Serie TankPro y caja de conexiones LP 100.

Serie 100

La Serie 100 está diseñada para industrias que requieren una medición precisa del nivel de líquido en condiciones difíciles. Cuenta con un diafragma sensor cerámico y materiales como PVC, PP, PVDF y PTFE Teflon® para una excelente resistencia química. Su peso moldeado integral mantiene el sensor anclado en la parte inferior, lo que garantiza lecturas precisas independientemente de la turbulencia o la espuma. El transmisor ofrece salida de 4-20 mA y comunicación RS485 opcional. Esta serie es adecuada para tanques químicos, tratamiento de agua y aplicaciones de aguas residuales.

Características clave:

● Alta precisión (±0,5% de escala completa)

● Materiales resistentes a la corrosión

● Diseño que no se obstruye y no tiene piezas móviles

● Fácil instalación con peso moldeado integral

● Compatible con sistemas SCADA

Serie 200C

La serie 200C está dirigida a entornos industriales difíciles, incluidas aplicaciones químicas agresivas. Utiliza un diafragma cerámico con un diseño antiobstrucción, lo que mejora el rendimiento en líquidos viscosos o llenos de lodos. Los materiales de construcción son similares a los de la Serie 100 pero enfatizan la durabilidad y la resistencia química. Su carcasa con revestimiento de epoxi NEMA 4X protege contra factores externos agresivos. Al igual que la Serie 100, proporciona una salida de 4-20 mA y está diseñado para una medición de nivel continua y confiable.

Características clave:

● Diafragma cerámico antiobstrucción avanzado

● Resistencia química superior con juntas tóricas Kalrez®

● Peso moldeado integral para una colocación estable

● Salida de alta resolución para un control preciso

● Diseño resistente para uso industrial.

Serie 300S

La serie 300S está diseñada para aplicaciones de tanques profundos y de alta presión. Cuenta con un diafragma sensor de acero inoxidable 316 que soporta presiones de hasta 20 bar. Esto lo hace ideal para las industrias de procesamiento de petróleo, gas y productos químicos donde la durabilidad en condiciones extremas es fundamental. El sensor mantiene la precisión (±0,5%) y la confiabilidad en ambientes corrosivos. La serie 300S también incluye un cable con cubierta de Teflon® y juntas tóricas Kalrez® para mejorar la resistencia química.

Características clave:

● Opciones de diafragma de acero inoxidable o PTFE

● Tolerancia a alta presión (hasta 20 bar)

● Calibración de múltiples rangos disponible

● Construcción robusta para confiabilidad a largo plazo

● Salida de 4-20 mA sin necesidad de programación

Serie TankPro

Los transmisores TankPro combinan un diseño compacto con modularidad, lo que simplifica la instalación. Son adecuados para líquidos tanto corrosivos como no corrosivos, con materiales como PVC, PP, PVDF y PTFE. El sensor incluye un diafragma cerámico y un peso moldeado integral para garantizar un posicionamiento estable. TankPro admite salida digital en tiempo real, lo que permite un monitoreo de nivel continuo. Su carcasa con revestimiento de epoxi NEMA 4X y su conexión NPT de 2 ″ lo hacen perfecto para aplicaciones de procesamiento de alimentos, productos farmacéuticos y de alta temperatura.

Características clave:

● Diseño compacto y modular para una fácil instalación

● Resistencia a altas temperaturas

● Salida digital para monitoreo en tiempo real

● Peso moldeado integral para mayor precisión

● Adecuado para industrias sensibles como la alimentaria y la farmacéutica.

Caja de conexiones LP 100

La Caja de Conexiones LP 100 es un accesorio diseñado para simplificar el cableado y las conexiones de sensores sumergibles. Cuenta con una carcasa con clasificación IP65 y compatibilidad con múltiples entradas/salidas. La caja incluye tecnología Vaporbloc®, que permite la entrada de aire pero evita la entrada de humedad, protegiendo los cables de los sensores. Su carcasa NEMA 4X liviana y totalmente de plástico garantiza durabilidad en entornos hostiles. La caja de conexiones LP 100 mejora la longevidad del sensor y admite una integración perfecta en los sistemas de control de procesos.

Características clave:

● Simplifica el cableado y la instalación del sensor.

● Protección IP65 contra polvo y agua.

● Tecnología Vaporbloc® para el control de la humedad

● Compatible con sensores sumergibles LevelPro

● Carcasa de plástico liviana y duradera

Características clave de los transmisores de nivel sumergibles

Los transmisores de nivel sumergibles están diseñados para proporcionar mediciones de nivel de líquido confiables y precisas en entornos exigentes. Su diseño se centra en la durabilidad, la precisión y la facilidad de uso. Estas son las características clave que hacen que estos transmisores se destaquen:

Construcción robusta

Estos transmisores están diseñados para soportar condiciones duras. Utilizan materiales de alta calidad como PVC, PP, PVDF, PTFE Teflon® y acero inoxidable 316. Estos materiales resisten la corrosión, los ataques químicos y los daños físicos. Los sensores suelen incluir juntas tóricas de Kalrez® o Viton para garantizar una impermeabilización hermética y resistencia química. Su carcasa suele cumplir con los estándares IP68, lo que permite una inmersión total sin comprometer la funcionalidad.

Alta precisión

La precisión es crucial para el control y la seguridad del proceso. La mayoría de los transmisores sumergibles ofrecen una precisión de alrededor del ±0,5% de la escala completa, y algunos modelos logran una precisión aún mayor. Esto garantiza que los operadores obtengan datos confiables para monitorear el nivel de líquido, incluso en líquidos turbulentos o espumosos. Los diafragmas de cerámica o acero inoxidable utilizados en los sensores proporcionan lecturas de presión estables y repetibles.

Amplia gama de aplicaciones

Estos transmisores se adaptan a muchos líquidos, desde agua limpia hasta productos químicos agresivos y lodos. Sus materiales resistentes a productos químicos y su diseño robusto permiten su uso en industrias como la de tratamiento de agua, petróleo y gas, procesamiento químico y producción de alimentos. Manejan tanques de diversos tamaños y profundidades, desde depósitos poco profundos hasta pozos profundos.

Fácil instalación

Diseñados para una configuración sencilla, los transmisores sumergibles generalmente vienen con pesas moldeadas integrales. Esta característica mantiene el sensor colocado en el fondo del tanque, asegurando lecturas consistentes. Los cables suelen estar recubiertos de Teflon® para brindar resistencia química y flexibilidad. Muchos modelos no requieren programación, lo que simplifica la integración con los sistemas de control existentes.

Larga vida útil

Su construcción duradera y sus componentes resistentes a la corrosión prolongan la vida útil. Estos transmisores mantienen el rendimiento durante años, lo que reduce los costos de reemplazo y mantenimiento. La ausencia de piezas móviles minimiza el desgaste y los puntos de falla, lo que contribuye a la longevidad.

Rendimiento confiable

Los transmisores sumergibles proporcionan datos de nivel continuos y en tiempo real que no se ven afectados por la espuma, el vapor o la turbulencia. Su principio de medición de presión hidrostática garantiza lecturas estables independientemente de las condiciones de la superficie. Además, ofrecen señales de salida versátiles, como 4-20 mA o RS485, compatibles con la mayoría de los sistemas de monitoreo.

Beneficios de utilizar transmisores de nivel sumergibles

Los transmisores de nivel sumergibles aportan muchas ventajas que los convierten en la opción preferida en la medición de nivel de líquidos en todas las industrias. Su diseño y tecnología ofrecen distintos beneficios que mejoran el control de procesos, la seguridad y la eficiencia operativa.

Medidas precisas

Estos transmisores proporcionan lecturas altamente precisas midiendo directamente la presión hidrostática en el fondo del líquido. Este contacto directo elimina errores comunes en sensores sin contacto causados ​​por espuma, vapor o turbulencia. La precisión suele alcanzar el ±0,5 % de la escala completa, lo que garantiza datos fiables para procesos críticos. Esta precisión ayuda a optimizar la dosificación de productos químicos, evitar desbordamientos y mantener una calidad constante del producto.

Versatilidad

Los transmisores sumergibles funcionan bien con diversos líquidos (agua limpia, aguas residuales, productos químicos, aceites) y en diferentes tamaños y formas de tanques. Sus materiales resistentes a productos químicos como PVC, PVDF, PTFE y acero inoxidable permiten su uso en entornos hostiles y corrosivos. Esta adaptabilidad significa que un tipo de sensor puede servir para muchas aplicaciones, lo que reduce la necesidad de múltiples dispositivos especializados.

Durabilidad

Construidos con materiales robustos y sellados con juntas tóricas de alta calidad como Kalrez® o Viton, estos transmisores resisten la corrosión, la abrasión y las temperaturas extremas. Sus carcasas con clasificación IP68 protegen contra la entrada de polvo y agua. Sin piezas móviles, resisten el desgaste mecánico y la obstrucción, lo que garantiza una larga vida operativa incluso en lodos o líquidos viscosos.

Facilidad de uso

La instalación es sencilla gracias a los pesos moldeados integrales que mantienen el sensor estable en el fondo del tanque. Los cables recubiertos de Teflon® resisten el ataque químico y mantienen la flexibilidad. La mayoría de los modelos no requieren programación, lo que simplifica la integración en los sistemas de control existentes. Este diseño fácil de usar reduce el tiempo de instalación y los esfuerzos de mantenimiento.

Rentabilidad

Aunque los costos iniciales pueden ser más altos que los simples interruptores de flotador, los transmisores sumergibles ofrecen un costo total de propiedad más bajo. Su precisión reduce el desperdicio y el tiempo de inactividad, mientras que la durabilidad reduce la frecuencia de reemplazo. El mantenimiento mínimo reduce aún más los gastos operativos. Con el tiempo, estos ahorros justifican la inversión en sensores de calidad.

Seguridad mejorada

Los datos de nivel precisos y continuos ayudan a prevenir sobrellenados peligrosos, funcionamientos en seco o derrames de productos químicos. La medición confiable respalda los sistemas de control automatizados que mantienen límites operativos seguros. La construcción resistente a productos químicos también protege al personal al reducir los riesgos de fugas. Estos beneficios de seguridad son cruciales en las industrias que manipulan líquidos peligrosos.

Aplicaciones de transmisores de nivel sumergibles

Los transmisores de nivel sumergibles son dispositivos versátiles ampliamente utilizados en muchas industrias. Su capacidad para proporcionar mediciones de nivel continuas y precisas en entornos hostiles los hace esenciales para un control y seguridad de procesos eficientes. A continuación se presentan algunas aplicaciones clave:

Tratamiento de agua

En las plantas de tratamiento de agua, mantener niveles de agua precisos garantiza un funcionamiento sin problemas y el cumplimiento normativo. Los transmisores de nivel sumergibles monitorean el agua en tanques, depósitos y pozos. Ayudan a controlar la dosificación de productos químicos, evitar el desbordamiento y optimizar los procesos de filtración. Su resistencia a la corrosión y a la incrustación los hace ideales para este entorno.

Gestión de aguas residuales

El tratamiento de aguas residuales implica el manejo de lodos y líquidos corrosivos. Los transmisores sumergibles proporcionan datos de nivel confiables en estas condiciones desafiantes. Monitorean tanques, clarificadores y estaciones de bombeo para prevenir derrames y garantizar un procesamiento adecuado. Su construcción robusta resiste fluidos abrasivos y químicamente agresivos, lo que reduce las necesidades de mantenimiento.

Procesamiento químico

Las plantas químicas requieren un control de nivel preciso para un almacenamiento y reacciones seguras. Los transmisores de nivel sumergibles miden los niveles de líquidos en tanques que contienen ácidos, disolventes u otros productos químicos agresivos. Materiales como PTFE y PVDF protegen los sensores de la corrosión. El monitoreo continuo ayuda a evitar sobrellenados, fugas y condiciones inseguras.

Industria de alimentos y bebidas

Los niveles constantes de líquido son vitales en la producción de alimentos y bebidas para garantizar la calidad y la seguridad. Estos transmisores miden niveles en tanques de almacenamiento, recipientes de mezcla y líneas de proceso. Sus materiales compatibles con calidad alimentaria y sus diseños higiénicos cumplen con los estándares de la industria. También resisten a los agentes de limpieza y a las variaciones de temperatura habituales en este sector.

Monitoreo Ambiental

Monitorear los niveles de agua en cuerpos naturales como ríos, lagos y embalses es crucial para la gestión ambiental. Los transmisores de nivel sumergibles proporcionan datos precisos para alertas de inundaciones, control de riego y estudios de ecosistemas. Su diseño robusto permite un despliegue a largo plazo en condiciones sumergidas al aire libre.

Industria de petróleo y gas

En petróleo y gas, la medición precisa del nivel garantiza un almacenamiento, transporte y procesamiento seguros de líquidos. Los transmisores sumergibles monitorean tanques, tuberías y pozos. Su construcción de acero inoxidable y su tolerancia a alta presión soportan entornos hostiles. Los datos confiables respaldan la eficiencia operativa y previenen incidentes peligrosos.

Por qué los transmisores de nivel sumergibles son la mejor opción

Los transmisores de nivel sumergibles ofrecen varias ventajas que los convierten en la opción preferida para muchas aplicaciones de medición de nivel de líquidos. Su diseño y tecnología brindan soluciones confiables, precisas y duraderas, especialmente en entornos desafiantes.

Medición directa

A diferencia de los sensores sin contacto, los transmisores sumergibles miden los niveles de líquido colocándolos directamente en el fluido. Este contacto directo les permite sentir la presión hidrostática ejercida por la columna de líquido de arriba. Debido a esto, proporcionan datos continuos y en tiempo real en lugar de solo una detección puntual. Este enfoque de medición directa elimina los errores causados ​​por la espuma, el vapor o la turbulencia de la superficie, lo que garantiza lecturas precisas y consistentes incluso en condiciones difíciles.

Resistente a factores ambientales

Los transmisores sumergibles están diseñados para soportar entornos hostiles. Sus carcasas utilizan materiales resistentes a la corrosión como PVC, PVDF, PTFE y acero inoxidable. Las tecnologías de sellado como las juntas tóricas Kalrez® o Viton evitan la entrada de humedad y el ataque químico. Estos sensores toleran temperaturas extremas, altas presiones y productos químicos agresivos sin degradación. También resisten la suciedad y la obstrucción, que pueden afectar a otros tipos de sensores. Esta construcción robusta garantiza un funcionamiento fiable en entornos industriales, de aguas residuales, químicos y de petróleo y gas.

Mantenimiento mínimo

Debido a que los transmisores sumergibles no tienen partes móviles, requieren menos mantenimiento que los sensores mecánicos o de flotador. Sus materiales resistentes resisten la corrosión y la abrasión, reduciendo el desgaste. El peso moldeado integral mantiene el sensor estable en el fondo del tanque, evitando daños por movimiento o turbulencia. Además, su diseño sellado evita la entrada de humedad y contaminantes, lo que prolonga la vida útil. Esta durabilidad se traduce en menos reemplazos y menos tiempo de inactividad, lo que ahorra costos operativos.

Amplia gama de aplicaciones

Estos transmisores se adaptan a un amplio espectro de líquidos y tipos de tanques. Miden agua limpia, aguas residuales, aceites, productos químicos y lodos. Sus materiales resistentes a productos químicos permiten su uso en medios agresivos, mientras que las clasificaciones de presión se adaptan a tanques poco profundos o pozos profundos. Los transmisores sumergibles se integran fácilmente con varios sistemas de control a través de salidas estándar como 4-20 mA o protocolos digitales. Esta versatilidad significa que un tipo de sensor puede servir a múltiples industrias y condiciones de proceso, simplificando el inventario y la capacitación.

Fiabilidad

La consistencia es clave en la medición de nivel. Los transmisores sumergibles ofrecen lecturas estables y repetibles que no se ven afectadas por las condiciones de la superficie, como la espuma o el vapor. Su principio hidrostático es sencillo y probado, lo que reduce el riesgo de desviación de la señal o falsas alarmas. Muchos modelos incluyen autodiagnóstico y compensación de temperatura para mejorar la precisión. Esta confiabilidad respalda un mejor control de procesos, seguridad y cumplimiento normativo.

Conclusión

Los transmisores de nivel sumergibles miden directamente los niveles de líquido y ofrecen datos precisos y continuos incluso en condiciones difíciles. Destacan en entornos hostiles debido a su construcción robusta y necesidades mínimas de mantenimiento. Las tendencias futuras en tecnologías de medición de nivel pueden centrarse en mejorar la integración y la precisión. Nanjing Hangjia Electronic Technology Co., Ltd. ofrece soluciones innovadoras con beneficios únicos, lo que garantiza un rendimiento y valor confiables en todas las industrias. Sus productos destacan por su durabilidad y versatilidad, lo que los hace ideales para diversas aplicaciones.

Preguntas frecuentes

P: ¿Qué es un transmisor de nivel sumergible?

R: Un transmisor de nivel sumergible es un dispositivo que se coloca en líquidos para medir niveles convirtiendo la presión hidrostática en una señal eléctrica, lo que proporciona monitoreo en tiempo real.

P: ¿Cómo funcionan los transmisores de nivel sumergibles?

R: Funcionan detectando la presión hidrostática en la profundidad del líquido y convirtiéndola en una señal eléctrica que indica el nivel del líquido.

P: ¿Por qué elegir un transmisor de nivel sumergible en lugar de otros sensores?

R: Ofrecen mediciones continuas y precisas que no se ven afectadas por la espuma o el vapor, ideales para entornos hostiles.

P: ¿Cuáles son los beneficios de utilizar un transmisor de nivel sumergible?

R: Los beneficios incluyen alta precisión, durabilidad, versatilidad, mantenimiento mínimo y rentabilidad.

P: ¿Cuánto cuestan los transmisores de nivel sumergibles?

R: Los precios varían según las características y los materiales, pero ofrecen ahorros a largo plazo gracias a la durabilidad y la reducción del mantenimiento.
