¿Su transmisor de presión está arruinando su producto?

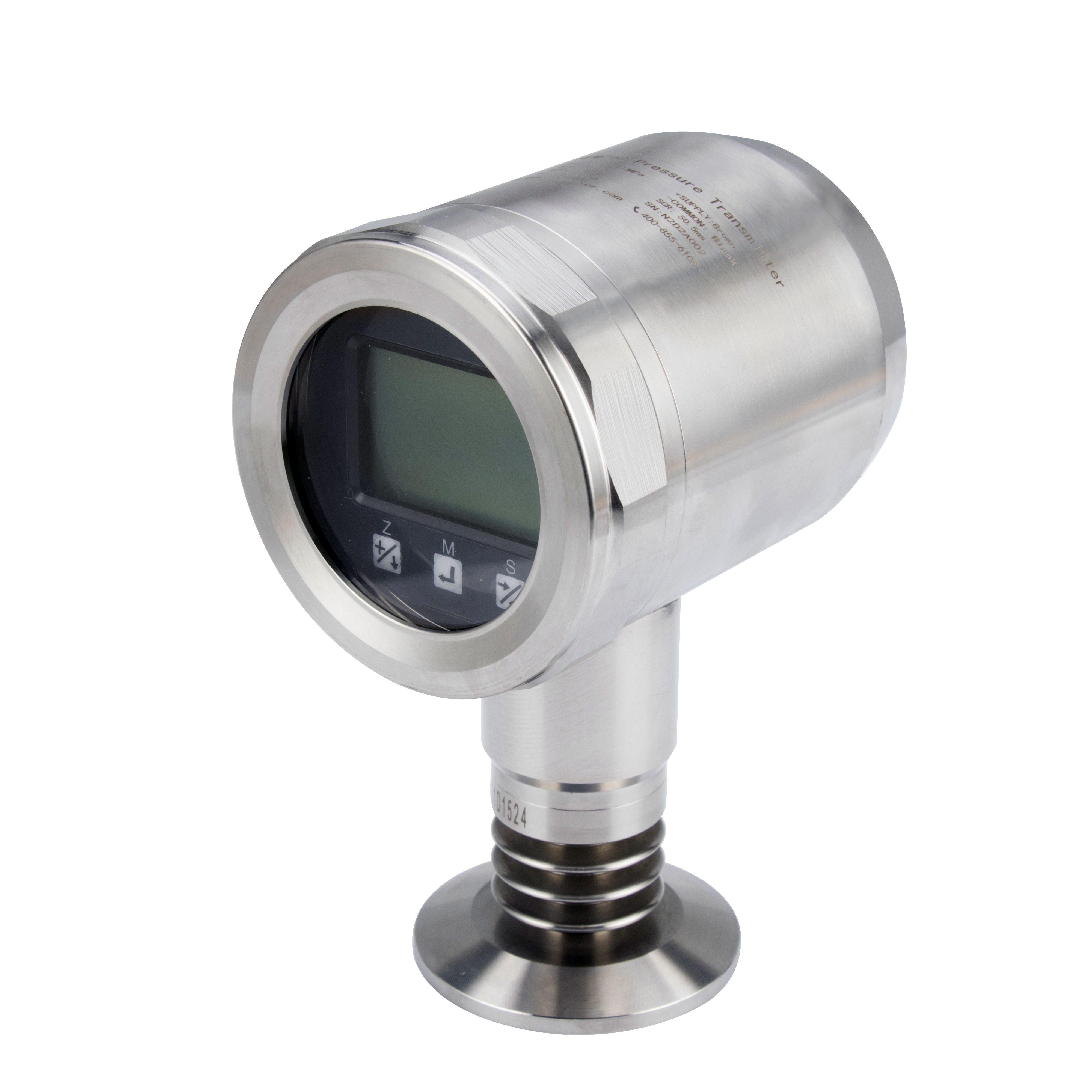

El transmisor de presión sanitaria HPM760 está diseñado para las industrias de alimentos, bebidas, farmacéutica y biotecnológica donde la limpieza y la confiabilidad son fundamentales. Su diafragma al ras, su construcción totalmente de acero inoxidable y sus aletas de enfriamiento opcionales lo hacen ideal para medir presión o nivel en medios viscosos, pegajosos o de alta temperatura. La instalación adecuada garantiza lecturas precisas y una larga vida útil.
1. Antes de la instalación: qué comprobar
Verifique la conexión del proceso: el HPM760 admite Tri‑clamp (K252, K505, K640), DIN 11851 (KD40, KD50), SMS (KS112, KS2) y DRD (KDRD). Asegúrese de que el accesorio coincida con su tubería.
Seleccione el material de diafragma correcto: estándar 316L para la mayoría de los alimentos y productos químicos suaves; Hastelloy C o Tantalum para ácidos agresivos.
Verifique la temperatura del medio: la unidad estándar funciona hasta 80 °C. Para temperaturas más altas, agregue aletas de enfriamiento (3 aletas para ≤140°C, 5 aletas para ≤180°C). Elija también el líquido de llenado adecuado (aceite de silicona para altas temperaturas, hasta 320 °C).
Confirme la señal de salida: 4‑20 mA (dos cables), 4‑20 mA+HART o 0‑10 V (tres cables). Garantice la compatibilidad con su sistema de control.
2. Pasos de instalación
Paso 1: Monte el transmisor
Instale el transmisor vertical u horizontalmente con el diafragma mirando hacia el flujo. Evite el montaje con la conexión eléctrica apuntando hacia arriba para evitar la entrada de humedad.
Utilice una abrazadera sanitaria (por ejemplo, Tri‑clamp) para asegurar la conexión. No apriete demasiado; siga las especificaciones de torsión del fabricante de la junta.
Paso 2: conexión eléctrica
Para conector M12×1 (código de pedido C5 o C5X), cablee según la siguiente tabla:
Tipo de salida | Pin 1 (marrón) | Pin 2 (blanco) | Patilla 3 (azul) |
|---|---|---|---|
4‑20 mA (2 cables) | +V potencia | no usado | 0V / +SALIDA |
0‑10 V (3 cables) | +V potencia | +Señal de salida | GND |
Utilice cable blindado para tramos largos para evitar EMI.
Paso 3: Encienda y verifique
Aplique energía (8‑30 V CC para 4‑20 mA, 12‑30 V CC para 0‑10 V). La pantalla digital en el sitio (Y6 o Y7) debería iluminarse y mostrar una lectura de presión.
Verifique la deriva del cero. Si la lectura no es cero sin presión, realice un simple ajuste a cero mediante el potenciómetro interno (si está equipado) o corríjalo en su PLC.
Paso 4: prueba en condiciones de proceso
Abra lentamente la válvula de proceso para evitar picos de presión. Compare la presión mostrada con un manómetro de referencia para confirmar la precisión.
3. Aplicaciones comunes y notas de instalación
Solicitud | Configuración recomendada | Consejo de instalación |
|---|---|---|
Nivel del depósito de leche/yogurt | Tri‑clamp K505, 316L, 4‑20 mA | Monte en el fondo del tanque, ponga a cero la presión hidrostática antes de llenarlo. |
Pasteurizador de jugo | Aletas de refrigeración (T3 o T5), 4‑20 mA+HART | Colóquelo aguas arriba del intercambiador de calor para obtener una presión diferencial de filtro precisa. |
Biorreactor farmacéutico | Electropulido (EP), aceite de silicona de alta temperatura (HS) | Asegúrese de que el diafragma esté al ras con el interior del tanque, sin zonas muertas. |
Tubería de jarabe/miel | K640 Tri‑abrazadera (2″), 316L | Instale con el diafragma hacia abajo para evitar burbujas de aire. |
4. Guía rápida para solucionar problemas
Problema | Causa probable | Solución |
|---|---|---|
Sin salida/pantalla oscura | Problema de suministro de energía o polaridad invertida | Verifique el cableado. La unidad tiene protección contra polaridad inversa (sin daños, simplemente inoperativa). |
Lectura errática | Aire atrapado delante del diafragma. | Vuelva a instalarlo con el diafragma en ángulo o purgue el sistema. |
La lectura se desvía con el tiempo | Cambio de temperatura más allá del rango de compensación | Agregue aletas de enfriamiento o cambie el líquido de llenado por aceite de alta temperatura. |
Obstrucción / adherencia | Tipo de conexión incorrecto (roscada en lugar de sanitaria) | Reemplácelo con Tri‑clamp u otro accesorio empotrado. |
5. Consejos de mantenimiento
CIP (limpieza in situ): el diafragma al ras y la superficie lisa de 316L permiten una fácil limpieza. No es necesario quitar el transmisor.
Verificación de cero periódica: cada 6 meses, aísle el proceso, ventile a la atmósfera y verifique la lectura de cero. Vuelva a calibrar si es necesario.
Inspeccione la junta: reemplace la junta sanitaria anualmente o si se observan fugas.
Conclusión
El transmisor de presión sanitaria HPM760 ofrece medición de nivel y presión higiénica y confiable para aplicaciones de alimentos, lácteos, bebidas y farmacéuticas. Si sigue los procedimientos de instalación correctos (elegir la conexión de proceso adecuada, realizar el cableado con cuidado y considerar la compensación de temperatura), podrá garantizar lecturas precisas y estabilidad a largo plazo.
Para configuraciones personalizadas (aletas de refrigeración, material de diafragma, electropulido), comuníquese con nuestro equipo.
