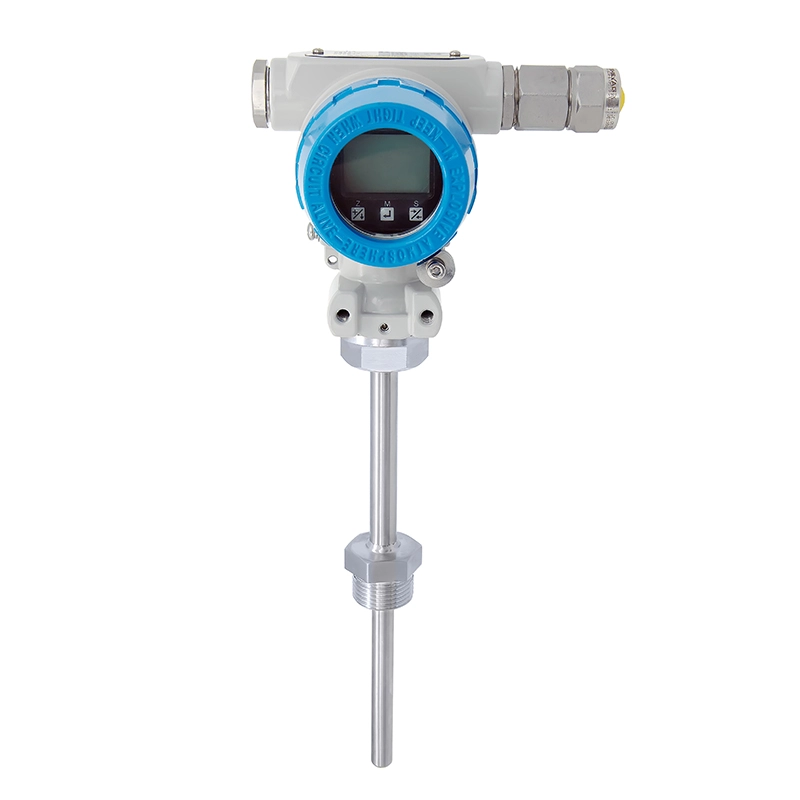

Transmisor de temperatura explicado | Conexión y calibración

¿Alguna vez se preguntó cómo las industrias mantienen un control preciso de la temperatura? Los transmisores de temperatura desempeñan un papel crucial en este proceso. Convierten las señales de los sensores en salidas estandarizadas para un monitoreo preciso.

En esta publicación, aprenderá qué son los transmisores de temperatura, su función en los sistemas de control, señales de salida comunes y sensores compatibles.

Transmisor de temperatura explicado: conexión y calibración

Tipos de conexiones de transmisores de temperatura: 2 cables frente a 4 cables

Los transmisores de temperatura suelen venir en dos configuraciones de cableado principales: 2 cables y 4 cables . Un transmisor de 2 cables utiliza el mismo par de cables para suministrar energía y transmitir la señal de salida, generalmente un bucle de corriente de 4-20 mA. Esta configuración simplifica el cableado y reduce los costos, pero puede limitar la calidad de la señal en largas distancias. Por el contrario, un transmisor de 4 hilos tiene pares separados para la fuente de alimentación y la salida de señal, lo que ofrece un mejor aislamiento y una mayor precisión, especialmente en entornos industriales ruidosos.

Integración de transmisores de temperatura en bucles de control

En los sistemas de control de procesos, los transmisores de temperatura conectan sensores de temperatura a controladores como PLC o DCS. El transmisor convierte las señales del sensor en salidas estandarizadas, comúnmente de 4 a 20 mA o de 0 a 10 V, que el controlador lee para monitorear o ajustar las variables del proceso. La integración adecuada requiere atención al cableado, la conexión a tierra y el blindaje para minimizar la interferencia de la señal. Además, seleccionar el tipo de transmisor correcto, como un transmisor RTD o un transmisor de termopar, garantiza la compatibilidad con el sensor y el sistema de control.

Sensores de temperatura comunes: termopares y RTD

Dos sensores principales se emparejan con transmisores de temperatura: termopares y detectores de temperatura de resistencia (RTD) . Los termopares generan un pequeño voltaje proporcional a los cambios de temperatura, lo que los hace adecuados para amplios rangos de temperatura y una respuesta rápida. Los RTD varían la resistencia con la temperatura y ofrecen mayor precisión y estabilidad, a menudo con configuraciones de 2, 3 o 4 cables para reducir los efectos de los cables. Muchos transmisores de temperatura admiten ambos tipos de sensores, lo que facilita aplicaciones flexibles.

Transmisores de temperatura inteligentes y digitales con protocolo HART

Los transmisores de temperatura modernos suelen contar con capacidades inteligentes que utilizan protocolos de comunicación digital como HART. Estos transmisores proporcionan salida analógica estándar (p. ej., 4-20 mA) además de datos digitales como diagnósticos de sensores, información de calibración y estado del dispositivo. Los transmisores habilitados para HART permiten la configuración y calibración remotas, lo que mejora la eficiencia del mantenimiento y reduce el tiempo de inactividad. También admiten la integración en sistemas de control avanzados, mejorando la confiabilidad del proceso.

Proceso de calibración paso a paso para transmisores de temperatura

La calibración de un transmisor de temperatura garantiza que su salida refleje con precisión la temperatura medida. El proceso general incluye:

1. Aísle el transmisor del proceso para evitar interferencias.

2. Conecte un simulador de señal o calibrador para imitar la salida del sensor (milivoltios para termopares, resistencia para RTD).

3. Aplique valores de referencia conocidos en todo el rango de temperatura.

4. Mida la salida del transmisor (4-20 mA o 0-10 V) en cada punto.

5. Ajuste las configuraciones de cero y rango para alinear la salida con los valores de referencia.

6. Repita las mediciones para verificar la precisión.

7. Documente los resultados de la calibración para el control de calidad.

Herramientas de calibración: calibradores de referencia de señal y cajas de décadas

Las herramientas de calibración varían según el tipo de sensor y el diseño del transmisor. Para los transmisores RTD, las cajas de resistencia decada simulan valores de resistencia precisos correspondientes a las temperaturas. Para los transmisores de termopar, los calibradores de referencia de señal generan pequeñas señales de milivoltios que imitan las salidas de termopar. Los calibradores multifunción modernos pueden simular ambos tipos de sensores y medir las salidas del transmisor, simplificando el proceso de calibración.

Comparación de métodos de calibración de estilo antiguo y nuevo

Los transmisores de temperatura más antiguos utilizan ajustes manuales mediante potenciómetros de múltiples vueltas etiquetados como Cero y Span. Los técnicos los giran físicamente para ajustar la corriente de salida en puntos de calibración altos y bajos. Los transmisores más nuevos a menudo carecen de potenciómetros manuales y, en cambio, dependen de una calibración basada en software utilizando herramientas de comunicación como comunicadores HART o interfaces USB. Esta calibración digital ofrece mayor precisión, repetibilidad más sencilla y acceso remoto, lo que mejora la eficiencia general del mantenimiento.

Consejo: Al calibrar transmisores de temperatura, simule siempre las señales de los sensores con precisión utilizando herramientas adecuadas, como calibradores de referencia de señales o cajas de décadas, para garantizar resultados de calibración precisos y confiables.

Comprensión de la calibración del transmisor de temperatura

Por qué la calibración es fundamental para la precisión y la seguridad

La calibración de un transmisor de temperatura es esencial para garantizar que el dispositivo refleje con precisión la temperatura real medida por el sensor. Con el tiempo, factores como las condiciones ambientales, el envejecimiento de los componentes y las tensiones mecánicas pueden provocar una desviación en la salida del transmisor. Sin una calibración regular, las lecturas de temperatura inexactas pueden provocar un control deficiente del proceso, riesgos para la seguridad y comprometer la calidad del producto. Por ejemplo, en la fabricación de productos farmacéuticos, incluso ligeras desviaciones de temperatura pueden afectar la eficacia del producto, lo que hace que una calibración precisa sea vital.

Procedimientos de calibración y mejores prácticas

El proceso de calibración generalmente implica comparar la salida del transmisor con temperaturas de referencia conocidas y realizar los ajustes necesarios. A continuación se muestra un procedimiento estándar para calibrar transmisores de temperatura:

• Aislar el transmisor del proceso para evitar interferencias.

• Simule las señales del sensor utilizando un calibrador o una caja de resistencia decada, dependiendo de si se trata de un transmisor de termopar o un transmisor RTD.

• Aplique valores de referencia en todo el rango de temperatura, como 0 %, 25 %, 50 %, 75 % y 100 % del intervalo.

• Mida la salida del transmisor (comúnmente 4-20 mA o 0-10 V) en cada punto.

• Ajuste las configuraciones de cero y span para alinear la salida con las entradas de referencia.

• Repita las mediciones para confirmar la precisión.

• Documentar los resultados para el control de calidad y el cumplimiento.

El uso de herramientas adecuadas y el cumplimiento de las pautas del fabricante mejoran la confiabilidad de la calibración.

Uso de comunicadores HART para calibración digital

Los transmisores de temperatura inteligentes modernos a menudo admiten la calibración digital a través de comunicadores HART (transductor remoto direccionable en carretera). Esta herramienta se conecta al bucle del transmisor y permite a los técnicos:

• Vea y modifique la configuración de calibración de forma remota.

• Introduzca temperaturas de referencia precisas.

• Ajuste digitalmente los valores cero y span.

• Recupere datos de diagnóstico para solucionar problemas.

La calibración habilitada por HART reduce los errores manuales, ahorra tiempo y admite el mantenimiento remoto, especialmente para transmisores de temperatura con pantalla o interfaces digitales integradas.

Rangos de calibración y su importancia

Cada transmisor de temperatura tiene un rango de calibración específico, que define las temperaturas mínima y máxima que puede medir con precisión. La calibración debe cubrir todo este rango para garantizar la linealidad y el escalado adecuado de la señal de salida, como el bucle de corriente estándar de 4-20 mA. Por ejemplo, un transmisor calibrado de -50 °C a 150 °C debe probarse en múltiples puntos dentro de este rango. Operar fuera del rango calibrado puede causar errores de medición y afectar el control del proceso.

Impacto de la calibración del sensor en la precisión del transmisor

La precisión de un transmisor de temperatura depende en gran medida del sensor con el que trabaja, como un transmisor RTD o un transmisor de termopar. Si el sensor en sí está descalibrado, la salida del transmisor será inexacta independientemente de su propio estado de calibración. Por lo tanto, la calibración conjunta de sensores y transmisores de temperatura garantiza la precisión general de la medición. Las comprobaciones y reemplazos regulares de sensores, combinados con la calibración del transmisor, mantienen un rendimiento óptimo del sistema.

Consejo: Calibre siempre los transmisores de temperatura utilizando el mismo tipo de sensor y configuración instalados en el campo para garantizar la precisión y confiabilidad de su sistema de medición de temperatura.

Tipos de sensores de temperatura compatibles con transmisores

Termopares: características y salida de señal

Los termopares son sensores de temperatura ampliamente utilizados y compatibles con muchos transmisores de temperatura. Consisten en dos cables metálicos diferentes unidos por un extremo, produciendo un pequeño voltaje que cambia con la temperatura. Este voltaje, típicamente en el rango de milivoltios, es proporcional a la diferencia de temperatura entre la unión de medición y la unión de referencia (fría). Los transmisores de termopar convierten esta señal de milivoltios en una salida estándar, como 4-20 mA o 0-10 V, adecuada para sistemas de control.

Los termopares se prefieren por su:

• Amplio rango de temperatura (de -200°C a más de 1800°C, según el tipo)

• Tiempo de respuesta rápido

• Construcción sencilla con sólo dos cables.

Sin embargo, requieren una compensación de la unión fría para corregir la temperatura de la unión de referencia, que los transmisores de temperatura suelen manejar internamente.

Detectores de temperatura de resistencia (RTD): configuraciones de cables y respuesta

Los RTD miden la temperatura correlacionándola con la resistencia eléctrica de un metal, comúnmente platino. La resistencia aumenta de forma predecible a medida que aumenta la temperatura, lo que permite una medición precisa de la temperatura. Los transmisores RTD convierten este cambio de resistencia en señales estándar como 4-20 mA.

Los RTD vienen con diferentes configuraciones de cables:

• RTD de 2 cables: el más simple pero susceptible a errores de resistencia de los cables.

• RTD de 3 hilos: opción industrial común; Compensa la resistencia del cable.

• RTD de 4 hilos: más preciso; Elimina por completo los efectos de la resistencia al plomo.

Los RTD proporcionan una precisión y estabilidad excelentes, pero tienen un rango de temperatura más estrecho en comparación con los termopares (normalmente de -200 °C a 850 °C). Son ideales para aplicaciones que requieren un control preciso de la temperatura.

Sensores infrarrojos y otros tipos de sensores

Más allá de los termopares y RTD, algunos transmisores de temperatura admiten otros tipos de sensores:

• Sensores infrarrojos (IR): miden la temperatura sin contacto detectando radiación térmica. Útil para objetivos en movimiento o peligrosos.

• Termistores: dispositivos semiconductores con alta sensibilidad, a menudo para rangos de temperatura limitados.

• Unidades integradas de sensor-transmisor: combine el sensor y el transmisor en una sola carcasa para instalaciones compactas.

Aunque son menos comunes, estos sensores amplían la versatilidad de las aplicaciones de transmisores de temperatura.

Seleccionar el sensor adecuado para su aplicación

La elección de la combinación correcta de transmisor y sensor de temperatura depende de:

• Rango de temperatura: Los termopares cubren temperaturas extremas; Los RTD se adaptan a rangos moderados.

• Requisitos de precisión: los RTD generalmente ofrecen mayor precisión y estabilidad.

• Tiempo de respuesta: los termopares responden más rápido.

• Condiciones ambientales: Los entornos hostiles pueden favorecer los termopares resistentes.

• Compatibilidad de señal: asegúrese de que el transmisor de temperatura admita el tipo y la salida del sensor, como el transmisor de temperatura de 4 a 20 mA o el transmisor de temperatura de 0 a 10 V.

• Restricciones de instalación: La longitud del cable y el método de cableado (2 cables, 3 cables, 4 cables) afectan la precisión de la medición.

Por ejemplo, un transmisor rtd de 4 20 mA es ideal para una medición precisa de la temperatura en el procesamiento farmacéutico, mientras que un transmisor de termopar puede ser mejor para hornos de alta temperatura.

Consejo: Verifique siempre que su transmisor de temperatura sea compatible con el tipo de sensor y la configuración de cableado para garantizar una salida precisa del sensor de temperatura de 4 20 mA y un control confiable del proceso.

Mejores prácticas de instalación y conexión de transmisores de temperatura

Técnicas de cableado adecuadas para transmisores de 2 y 4 hilos

El cableado correcto es crucial para un rendimiento confiable del transmisor de temperatura. Para transmisores de temperatura de 2 cables , el mismo par de cables proporciona energía y transporta la señal de 4-20 mA. Este cableado reduce la complejidad y el costo de la instalación, pero requiere especial atención a la longitud y la calidad del cable para evitar caídas de voltaje que afecten la precisión.

Por el contrario, los transmisores de 4 hilos utilizan pares separados para la alimentación y la salida de señal. Esta separación mejora la integridad de la señal, especialmente en entornos industriales eléctricamente ruidosos. Al conectar un transmisor RTD de 4 20 mA o un transmisor de termopar , asegúrese de que el cableado coincida con el tipo de sensor y las especificaciones del transmisor. Para RTD, utilice la configuración de cables correcta (2, 3 o 4 cables) para minimizar los errores de resistencia de los cables. Siga siempre los diagramas de cableado del fabricante para evitar errores de cableado.

Blindaje y conexión a tierra para minimizar la interferencia de la señal

Los entornos industriales suelen tener interferencias electromagnéticas (EMI) de motores, variadores y otros equipos. Para mantener limpia la salida del sensor de temperatura 4 de 20 mA, utilice cables blindados para la conexión del transmisor. Conecte a tierra el blindaje del cable sólo en un extremo para evitar bucles de tierra que puedan introducir ruido.

Una conexión a tierra adecuada de la carcasa del transmisor de temperatura y de las cajas de conexiones del sensor también ayuda a reducir las interferencias. Al instalar un transmisor de temperatura con pantalla en el campo, asegúrese de que todas las piezas metálicas estén conectadas a tierra de acuerdo con los códigos eléctricos locales. Evite tender cables de señal paralelos a cables de alta potencia para minimizar el acoplamiento inductivo.

Compensación por unión fría: por qué y cómo se hace

Los transmisores de termopar requieren compensación de unión fría porque el voltaje del termopar depende de la diferencia de temperatura entre la unión de medición y la unión de referencia (fría). Dado que la temperatura de la unión fría varía según el entorno, el transmisor debe medirla y compensarla para proporcionar lecturas de temperatura precisas.

La mayoría de los transmisores de termopar modernos incluyen circuitos de compensación de unión fría integrados. Utilizan sensores de temperatura internos cerca del bloque de terminales para medir la temperatura de la unión fría y ajustar la salida en consecuencia. Al conectar un transmisor de termopar , verifique que la compensación de unión fría esté habilitada y funcione correctamente para evitar errores de medición.

Consideraciones sobre el montaje en campo frente al montaje en riel DIN

Los transmisores de temperatura vienen en varios paquetes, incluidas unidades montadas en campo y módulos Los transmisores montados en campo se instalan cerca del sensor, a menudo en entornos hostiles. Reducen la degradación de la señal en cables largos y simplifican el cableado al integrar el sensor y el transmisor en un solo conjunto. montados en riel DIN .

Los transmisores montados en riel DIN generalmente se instalan en paneles o gabinetes de control. Ofrecen un acceso más fácil para mantenimiento y calibración, pero pueden requerir un cableado de sensor más largo. Al elegir entre estos tipos, considere factores como las condiciones ambientales, la facilidad de acceso y la complejidad del cableado. Por ejemplo, un transmisor RTD con pantalla montada en un riel DIN permite verificaciones de estado rápidas, mientras que un transmisor montado en campo minimiza los problemas de cableado en sensores remotos.

Consejo: Utilice siempre cables blindados y debidamente conectados a tierra y siga las pautas de cableado del fabricante para garantizar una conexión precisa del transmisor de temperatura y minimizar la interferencia de la señal en su sistema de control.

Avances en transmisores de temperatura

Transmisores de temperatura inalámbricos y sus beneficios

Los transmisores de temperatura inalámbricos han revolucionado la medición de temperatura al eliminar la necesidad de un cableado extenso. Estos dispositivos transmiten señales de sensores de temperatura a través de protocolos inalámbricos como Wi-Fi, Bluetooth o frecuencias de radio patentadas. Esto reduce los costos y la complejidad de la instalación, especialmente en sitios industriales grandes o de difícil acceso.

Los beneficios clave incluyen:

• Flexibilidad: Pueden instalarse en ubicaciones remotas o peligrosas sin necesidad de tender cables.

• Mantenimiento reducido: Menos conexiones físicas significan menos desgaste.

• Fácil integración: los transmisores inalámbricos pueden conectarse rápidamente a sistemas de control existentes o plataformas en la nube.

• Monitoreo en tiempo real: se puede acceder a los datos instantáneamente desde cualquier ubicación, lo que mejora la supervisión del proceso.

Los transmisores de temperatura inalámbricos suelen admitir salidas estándar como 4-20 mA a través de puertas de enlace, lo que garantiza la compatibilidad con PLC y DCS.

Integración con Sistemas de Control Modernos (PLC, DCS)

Los transmisores de temperatura modernos, incluidos los transmisores RTD y los transmisores de termopar, están diseñados para una integración perfecta con sistemas de control como controladores lógicos programables (PLC) y sistemas de control distribuido (DCS). Proporcionan un sensor de temperatura confiable con 4 salidas de 20 mA o señales de 0-10 V que los controladores utilizan para mantener las variables del proceso.

Los transmisores avanzados admiten protocolos de comunicación digital, lo que permite:

• Configuración y diagnóstico remotos.

• Precisión de datos mejorada

• Cableado y solución de problemas simplificados

Esta integración mejora el control del proceso, reduce el tiempo de inactividad y optimiza el rendimiento del sistema.

Protocolos de comunicación digital: FOUNDATION FIELDBUS y PROFIBUS

Más allá de las salidas analógicas, muchos transmisores de temperatura ahora incorporan estándares de comunicación digital como FOUNDATION FIELDBUS y PROFIBUS. Estos protocolos admiten cableado multipunto y permiten que varios dispositivos compartan un único bus de comunicación.

Las ventajas incluyen:

• Intercambio de datos mejorado: los transmisores envían diagnósticos detallados, datos de calibración y estado del sensor.

• Reducción de la complejidad del cableado: menos cables reducen los costos de instalación.

• Escalabilidad mejorada: Fácil de agregar o reemplazar dispositivos sin necesidad de volver a cablear.

Por ejemplo, un transmisor de temperatura con pantalla puede mostrar valores en vivo localmente mientras comunica datos detallados a través de PROFIBUS al sistema de control.

Tendencias futuras en tecnología de medición de temperatura

La tecnología de transmisores de temperatura continúa evolucionando, centrándose en:

• Mayores capacidades inteligentes: más transmisores contarán con diagnósticos integrados, alertas de mantenimiento predictivo y funciones de autocalibración.

• Redes de malla inalámbricas: ofrecen una comunicación robusta y escalable para grandes plantas industriales.

• Integración con IoT: los transmisores se conectarán directamente a plataformas en la nube para análisis avanzados y monitoreo remoto.

• Miniaturización y robustez: los transmisores más pequeños y duraderos se adaptarán a entornos hostiles e instalaciones compactas.

• Recolección de energía: los futuros transmisores inalámbricos pueden utilizar fuentes de energía ambientales, lo que reducirá la dependencia de la batería.

Estas tendencias tienen como objetivo mejorar la precisión, la confiabilidad y la facilidad de uso de los transmisores de sensores de temperatura en todas las industrias.

Consejo: al actualizar a transmisores de temperatura avanzados, considere la compatibilidad con su sistema de control y protocolos de comunicación existentes para maximizar los beneficios de integración y preparar su instalación para el futuro.

Solución de problemas y mantenimiento de transmisores de temperatura

Causas comunes de lecturas de temperatura inexactas

Las lecturas de temperatura inexactas de un transmisor de temperatura pueden deberse a varios problemas. Una causa común es la degradación o daño del sensor , donde el RTD o el sensor termopar ya no produce señales correctas. Los problemas de cableado, como conexiones sueltas, cables rotos o una conexión incorrecta del transmisor de temperatura, también interrumpen la transmisión de la señal. La interferencia eléctrica de equipos cercanos puede introducir ruido y afectar la calidad de la señal de salida del sensor de temperatura 4 20 mA. Además, los errores de compensación de unión fría en transmisores de termopar provocan cálculos de temperatura incorrectos. Los factores ambientales como la humedad extrema, la vibración o los ciclos de temperatura también pueden provocar una deriva del transmisor con el tiempo.

Intervalos regulares de mantenimiento y calibración

Para mantener la precisión y la confiabilidad, es esencial realizar un mantenimiento regular y calibrar los transmisores de temperatura de forma programada. La mayoría de los estándares industriales recomiendan la calibración cada seis meses, pero esto puede variar según la criticidad de la aplicación y las condiciones ambientales. Durante el mantenimiento, inspeccione la integridad del cableado, verifique si hay corrosión y verifique que el blindaje y la conexión a tierra sigan siendo efectivos. Vuelva a calibrar el transmisor utilizando herramientas adecuadas, como calibradores de referencia de señal o comunicadores HART, para garantizar que la salida se alinee con los valores de temperatura reales. Mantener un registro de calibración ayuda a realizar un seguimiento de las tendencias de rendimiento y anticipar las necesidades de mantenimiento.

Identificación y resolución de atenuación de señal y ruido

La atenuación de la señal y el ruido pueden degradar la calidad de la salida de 4 20 mA o 0-10 V del transmisor de temperatura. Para identificar estos problemas, utilice un multímetro o un calibrador de bucle para medir la intensidad de la señal en varios puntos del cableado. Si se produce atenuación, verifique si hay cables largos o cableado de mala calidad que causen caídas de voltaje. El ruido a menudo surge de interferencias electromagnéticas (EMI); Proteger los cables con una trenza metálica conectada a tierra y separar los cables de señal de las líneas eléctricas reduce este problema. Si la interferencia persiste, considere usar una configuración de transmisor de 4 cables o instalar aisladores de señal. La conexión a tierra adecuada del transmisor de temperatura con sensores RTD o termopar es crucial para minimizar el ruido.

Garantizar la confiabilidad y el rendimiento a largo plazo

La confiabilidad a largo plazo de los transmisores de temperatura depende de una combinación de instalación adecuada, calibración regular y mantenimiento preventivo. Utilice transmisores de sensor de temperatura de alta calidad adaptados a los requisitos del proceso, como un transmisor RTD de 4 20 mA para un control preciso o un transmisor de termopar robusto para altas temperaturas. Proteja los transmisores de condiciones ambientales adversas seleccionando gabinetes adecuados o unidades montadas en campo. Emplee transmisores de temperatura digitales con protocolo HART para realizar diagnósticos remotos y solucionar problemas más fácilmente. Actualice periódicamente el firmware cuando esté disponible y reemplace los sensores que muestren signos de desgaste. Estas prácticas ayudan a mantener un funcionamiento constante del transmisor de temperatura y un control preciso del proceso a lo largo del tiempo.

Consejo: Programe comprobaciones periódicas de calibración y mantenimiento de sus transmisores de temperatura para detectar y solucionar rápidamente problemas de cableado, fallas de sensores y ruido de señal, garantizando una medición de temperatura precisa y confiable.

Conclusión

Maximizar la precisión y la eficiencia con los transmisores de temperatura requiere una conexión y calibración adecuadas. La instalación correcta y la calibración periódica garantizan lecturas de temperatura y control de procesos confiables. La elección del transmisor adecuado, como los modelos de 2 o 4 hilos, se adapta a tipos de sensores y entornos específicos. La medición precisa de la temperatura respalda el rendimiento y la seguridad constantes del proceso. HIGHJOIN ofrece transmisores de temperatura avanzados que combinan funciones inteligentes con un diseño robusto, proporcionando un control preciso y una fácil integración para diversas aplicaciones industriales. Confíe en HIGHJOIN para mejorar sus sistemas de medición de temperatura.

Preguntas frecuentes

P: ¿Qué es un transmisor de temperatura y cómo funciona?

R: Un transmisor de temperatura convierte señales de sensores de temperatura como RTD o termopares en salidas estandarizadas como 4-20 mA o 0-10 V. Garantiza una salida precisa del sensor de temperatura para los sistemas de control al compensar las características del sensor y los factores ambientales.

P: ¿Cómo conecto correctamente un transmisor de temperatura?

R: La conexión adecuada del transmisor de temperatura depende del tipo de cableado: 2 o 4 cables. Utilice cables blindados, siga las configuraciones de los cables del sensor (p. ej., RTD de 3 o 4 cables) y garantice una conexión a tierra correcta para minimizar el ruido y mantener una salida precisa del sensor de temperatura 4 de 20 mA.

P: ¿Por qué es importante calibrar los transmisores de temperatura?

R: La calibración de los transmisores de temperatura alinea su salida con temperaturas de referencia conocidas, lo que garantiza un control preciso del proceso y seguridad. La calibración regular evita la deriva causada por el envejecimiento o factores ambientales, manteniendo el funcionamiento confiable del transmisor de temperatura y la precisión de la medición.

P: ¿Qué herramientas se utilizan para la calibración del transmisor de temperatura?

R: La calibración generalmente utiliza calibradores de referencia de señal para transmisores de termopar y cajas de resistencia de décadas para transmisores RTD. Los transmisores de temperatura inteligentes modernos también se pueden calibrar digitalmente mediante comunicadores HART para realizar ajustes precisos de cero y span.

P: ¿Cuáles son las diferencias entre los transmisores RTD y los transmisores de termopar?

R: Los transmisores RTD miden los cambios de resistencia para lograr una alta precisión y estabilidad, a menudo utilizando conexiones de 3 o 4 cables. Los transmisores de termopar convierten pequeñas señales de voltaje en amplios rangos de temperatura y requieren compensación de unión fría. Ambos proporcionan salidas como transmisor de temperatura de 4 20 mA para sistemas de control.

P: ¿Cómo puedo solucionar problemas de lecturas inexactas de un transmisor de temperatura?

R: Verifique si hay daños en el sensor, fallas de cableado, conexión a tierra inadecuada y errores de compensación de unión fría. Utilice un multímetro para verificar la integridad de la señal y garantizar que la conexión del transmisor de temperatura siga las pautas del fabricante. La calibración regular también ayuda a mantener una salida precisa del transmisor del sensor de temperatura.
