Instalación y mantenimiento de transmisores de presión: una guía completa para la confiabilidad industrial

Instalación y mantenimiento de transmisores de presión: una guía completa para la confiabilidad industrial

En la automatización industrial moderna, los transmisores de presión son los guardianes silenciosos de la seguridad y eficiencia de los procesos. Ya sea en petróleo y gas, procesamiento químico, tratamiento de agua o generación de energía, estos instrumentos convierten la presión física en señales eléctricas precisas (4-20 mA, HART, etc.) que impulsan los sistemas de control.

Sin embargo, los datos de la industria sugieren que más del 60% de las fallas de los transmisores de presión no se deben a defectos de fabricación, sino a una instalación inadecuada o falta de mantenimiento. Esta guía detalla las mejores prácticas para instalar y mantener transmisores de presión para garantizar la estabilidad a largo plazo, al tiempo que destaca las características específicas del producto que resuelven desafíos comunes en el campo.

Parte 1: Estrategia de selección y preinstalación

Antes de coger una llave, se deben sentar las bases adecuadas. Seleccionar un transmisor que coincida con el entorno de proceso específico es el primer paso hacia la confiabilidad.

1. Comprender el medio ambiente

Compatibilidad de medios: ¿Es el medio corrosivo (ácido/álcali)? Si es así, un diafragma de acero inoxidable 316L estándar podría fallar. Necesita un transmisor con diafragma de Hastelloy C o cerámico para resistir la corrosión.

Temperatura: Las altas temperaturas (>100°C) pueden dañar la electrónica del sensor. A menudo es necesario un diseño de sello remoto o aleta de enfriamiento.

Áreas peligrosas: si se instala en áreas de Zona 1 o División 1, el dispositivo debe contar con la certificación ATEX o IECEx.

2. Producto destacado: el caballo de batalla industrial

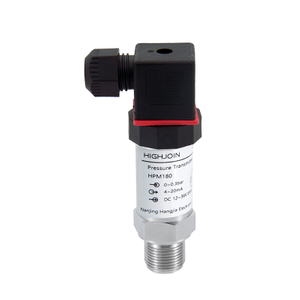

Para aplicaciones industriales generales que requieren robustez y versatilidad, recomendamos el Transmisor de presión general HPM180.

Producto destacado:

Amplio rango de medición, puede medir la presión del medidor, la presión absoluta y la presión de calibre sellado

Universal para petróleo, agua y gas

Interfaces de presión múltiples disponibles

Múltiples señales de salida disponibles

Compensación de rango de temperatura amplio, pequeña temperatura deriva de temperatura

Buena estabilidad a largo plazo

Parte 2: Instalación mecánica paso a paso

La instalación física determina la precisión de la medición. Un montaje inadecuado puede generar tensión y provocar una "deriva cero" o daños permanentes.

1. Elección del punto de toma de presión

La ubicación donde se conecta la tubería es fundamental.

Para medición de gas: el grifo debe estar en la parte superior o lateral de la tubería. Esto evita que se acumule condensado (líquido) en las líneas de impulso y afecte la lectura.

Para medición de líquidos: el grifo debe estar en el lateral o en la parte inferior (ángulo de 0 a 45°). Esto evita que las burbujas de gas queden atrapadas en la línea.

Para Steam: Utilice siempre un sifón (lazo flexible). Esto crea un sello de agua que evita que el vapor caliente golpee directamente el sensible diafragma del sensor.

2. Orientación de montaje

Vibración: Evite el montaje directamente sobre tuberías vibrantes. Utilice un soporte o soporte independiente para aislar el transmisor.

Accesibilidad: asegúrese de que la pantalla (si está equipada) sea legible y que la caja de conexiones sea accesible para realizar el cableado.

Drenaje: Instale el transmisor ligeramente por debajo del punto de grifo para servicio líquido para permitir el autodrenaje.

3. Sellado y torsión

Utilice selladores adecuados (cinta de PTFE o sellador anaeróbico) en las roscas, pero asegúrese de que ningún sellador entre en el puerto de presión.

Precaución: No apriete demasiado. Un par excesivo en la conexión del proceso puede deformar la carcasa del sensor y provocar cambios de calibración.

Parte 3: Instalación eléctrica e integridad de la señal

Una instalación mecánica perfecta puede verse arruinada por un cableado deficiente. El ruido eléctrico es enemigo de la precisión.

1. Mejores prácticas de cableado

Selección de cables: Utilice cables de par trenzado blindados. El blindaje actúa como una jaula de Faraday, protegiendo la señal de bajo voltaje de la interferencia electromagnética (EMI) generada por motores o VFD.

Conexión a tierra: conecte a tierra el blindaje en el extremo del sistema de control (conexión a tierra de un solo punto) para evitar bucles de tierra.

Sellos de conducto: en ambientes al aire libre o de lavado, use sellos de conducto para evitar que el agua se filtre por el cable y entre en la carcasa del transmisor (el "efecto chimenea").

2. Fuente de alimentación

Asegúrese de que la fuente de alimentación sea estable (normalmente 24 V CC). Las caídas de voltaje en tramos largos de cables pueden afectar el rendimiento. La mayoría de los transmisores modernos tienen protección contra polaridad inversa, pero es mejor verificar las conexiones (+ a +, - a -).

Parte 4: Aplicaciones especializadas y exhibición de productos

Las diferentes industrias tienen puntos débiles únicos. A continuación se explica cómo abordarlos con técnicas y productos de instalación específicos.

Escenario A: El desafío sanitario (alimentos y farmacia)

En las industrias de alimentos y bebidas o farmacéutica, la higiene es primordial. Las bacterias pueden crecer en espacios muertos (hendiduras) dentro de las tuberías.

Instalación: Utilice transmisores de "montaje empotrado" o de "sello de diafragma". La membrana del sensor queda al ras de la pared de la tubería, lo que permite un drenaje y limpieza completos (CIP/SIP).

Material: Debe ser acero inoxidable 316L pulido (Ra < 0,8 µm).

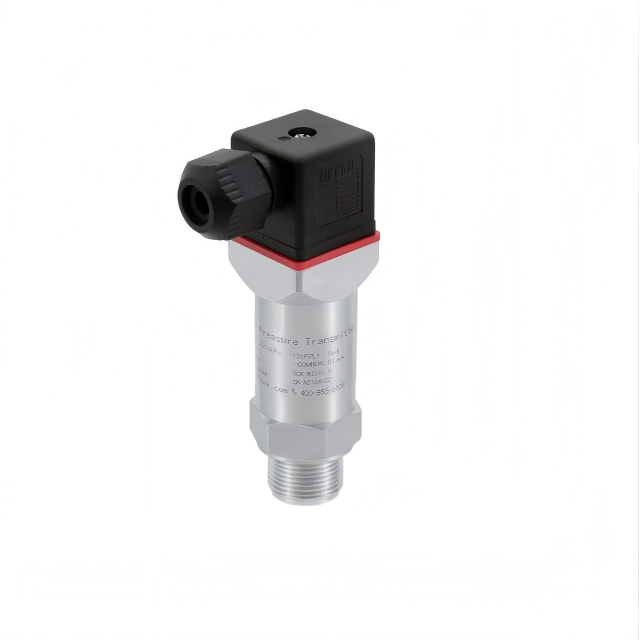

Producto destacado: Transmisor de presión de diafragma plano HPM710

Escenario B: El desafío de la obstrucción (aguas residuales y lodos)

Medir la presión en aguas residuales o lodos es difícil porque los sólidos pueden obstruir las pequeñas líneas de impulso.

Solución: Utilice un transmisor con un puerto de presión grande y abierto o un sensor que sea altamente resistente a la abrasión y la obstrucción.

Producto destacado: HPM410-C

Parte 5: Puesta en servicio y calibración

Una vez instalado, se debe configurar el transmisor.

1. Ajuste cero

Incluso con una instalación perfecta, la cabeza hidrostática (la altura del líquido en la línea de impulso) puede crear un ligero desplazamiento.

Acción: Ventile la presión a la atmósfera (o ecualice la presión diferencial) y realice un "Recorte a cero" mediante los botones locales o un comunicador HART.

2. Configuración de rango

Asegúrese de que el valor del rango inferior (LRV) y el valor del rango superior (URV) coincidan con los requisitos del proceso. Por ejemplo, configurar de 0 a 10 bar corresponde a 4 mA y 20 mA respectivamente.

Parte 6: Programa de mantenimiento de rutina

Para maximizar el ciclo de vida de su inversión, cumpla con un estricto programa de mantenimiento.

Solución de problemas comunes:

La lectura es inestable: verifique si hay burbujas de aire en las líneas de líquido o condensado en las líneas de gas. Purgar el sistema.

Sin salida: Verifique el voltaje y la polaridad de la fuente de alimentación.

La lectura es demasiado baja: verifique si hay un bloqueo parcial en la línea de impulso o una válvula de aislamiento con fugas.

Conclusión

El transmisor de presión es un eslabón crítico en su circuito de control. Al seleccionar la tecnología adecuada, ya sea el versátil HPM710 para uso general, el HygienicMaster para necesidades sanitarias o el resistente HPM410-C para medios abrasivos, y seguir estos rigurosos protocolos de instalación y mantenimiento, garantiza no solo datos precisos, sino también la seguridad y eficiencia de toda su planta.

¿Necesita ayuda para seleccionar el modelo adecuado para su aplicación específica? Póngase en contacto con nuestro equipo de ingeniería hoy para una consulta gratuita.
