¿Cómo funciona un sensor de presión?

Introducción

Los sensores de presión juegan un papel fundamental en las industrias modernas, proporcionando datos precisos sobre las variaciones de presión en gases, líquidos y vapor. Ya sea en el procesamiento de alimentos, la ingeniería química, los productos farmacéuticos o los sistemas HVAC, estos dispositivos permiten un monitoreo y control preciso, asegurando la eficiencia y la seguridad. En su núcleo, los sensores de presión están diseñados para medir la fuerza ejercida por un fluido (líquido o gas) contra una superficie, luego convierten esa medición física en una señal eléctrica que se puede monitorear, transmitir o analizar fácilmente. Este principio fundamental respalda innumerables aplicaciones, desde mantener procesos estables en automatización industrial hasta salvaguardar los delicados equipos médicos.

Comprender cómo funciona un sensor de presión implica profundizar en su estructura física, principios de trabajo y la electrónica detrás del procesamiento de señales. No se trata solo de la conversión básica de energía mecánica a energía eléctrica, sino también de cómo los sensores logran la estabilidad a largo plazo, la alta precisión y la resistencia a los desafíos ambientales, como la alta temperatura, la vibración y la contaminación. Con el rápido avance de la tecnología de sensores, los dispositivos ahora integran diafragmas de montaje al ras y transmisores avanzados que permiten una operación perfecta incluso en entornos higiénicos exigentes, asegurando la limpieza y la precisión sin comprometer la durabilidad.

Al explorar la mecánica, las aplicaciones y las ventajas de los sensores de presión, los lectores pueden apreciar mejor cómo estas herramientas indispensables alimentan la automatización moderna y el monitoreo industrial. Las siguientes secciones proporcionarán una mirada detallada sobre cómo funcionan los sensores de presión, sus tipos, conversión de señal, aplicaciones y preguntas comunes.

El principio de funcionamiento de un sensor de presión

La pregunta central, ¿cómo funciona un sensor de presión? Se responde al examinar la transformación de la presión física en una salida interpretable. En su nivel más fundamental, un sensor de presión consiste en un diafragma que se desvía cuando se somete a la presión de un medio fluido. Este diafragma generalmente se construye a partir de acero inoxidable u otras aleaciones duraderas, diseñadas para soportar presiones estáticas y dinámicas. A medida que el diafragma se desvía, altera la propiedad física de un elemento de detección incrustado, como un medidor de tensión, cristal piezoeléctrico o placa capacitiva.

• Principio de calibre de deformación: uno de los métodos más comunes implica medidores de tensión unidos al diafragma. Cuando el diafragma se dobla debido a la presión, los medidores de tensión se estiran o se compriman, cambiando su resistencia eléctrica. Este cambio de resistencia se mide y se convierte en una señal de salida proporcional a la presión aplicada.

• Principio capacitivo: otro método ampliamente utilizado se basa en condensadores. El diafragma forma una placa de un condensador, y cuando la presión cambia la distancia entre las placas, la capacitancia cambia. Esta variación se procesa en una señal medible.

• Principio piezoeléctrico: en algunos sensores, los cristales piezoeléctricos generan una carga eléctrica en respuesta al estrés mecánico. Esta carga es directamente proporcional a la presión ejercida, ofreciendo una alta sensibilidad.

Estas señales, a menudo en el rango de milivoltios, son demasiado débiles para uso directo. Por lo tanto, los sensores de presión incorporan circuitos electrónicos como amplificadores y acondicionadores de señal para mejorar y estabilizar los datos. El resultado es una salida estandarizada (comúnmente 4–20 mA o 0-10 V) que puede ser interpretada por controladores, pantallas o sistemas de monitoreo.

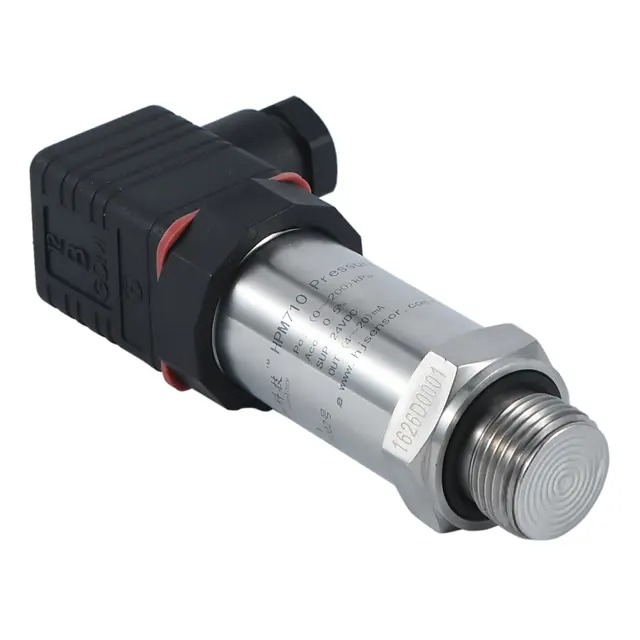

En última instancia, la función precisa de un sensor de presión depende tanto de su diseño mecánico como de la elección del principio de detección. Los diseños modernos montados en al ras eliminan las cavidades donde los medios podrían acumularse, haciéndolos especialmente valiosos en aplicaciones higiénicas como alimentos, bebidas o industrias farmacéuticas.

Tipos de sensores de presión y sus aplicaciones

Los sensores de presión no son de talla única; Están diseñados para cumplir con los requisitos de aplicaciones específicas. A continuación se muestra una descripción general de los tipos de sensores comunes:

Cada tipo tiene su entorno operativo único. Por ejemplo, los sensores absolutos son esenciales en el pronóstico del tiempo, mientras que los sensores de calibre dominan los usos automotrices e industriales. Los sensores diferenciales son vitales para garantizar que los filtros y las bombas funcionen de manera eficiente comparando las presiones de entrada y salida.

Los transmisores de presión higiénicos montados en descarga llevan estos diseños un paso más allá al proporcionar una medición sin contaminación. Sus superficies lisas evitan la acumulación de residuos, asegurando la esterilidad y la facilidad de limpieza en los procesos de alimentos y farmacéuticos. La resistencia a alta temperatura también expande su usabilidad en afecciones exigentes, como la esterilización de vapor o el procesamiento de productos químicos.

En resumen, la variedad de tipos de sensores garantiza que cada sector industrial pueda depender de datos de presión precisos adaptados a sus necesidades.

Conversión de señal y salida en sensores de presión

Mientras que el diafragma y los elementos de detección proporcionan datos sin procesar, la magia real de un sensor de presión radica en su capacidad para convertir estas señales en salidas estandarizadas y confiables. Las señales analógicas débiles generadas por medidores de tensión o placas capacitivas no se pueden usar directamente. En cambio, la electrónica interna amplifica, filtan y acondiciona para eliminar el ruido y mejorar la estabilidad.

Una vez procesadas, las señales se transforman en formatos universalmente aceptados. Dos de los más comunes son:

• Bucle de corriente de 4 a 20 mA: un método muy robusto resistente a la interferencia eléctrica, ideal para la transmisión de larga distancia en entornos industriales.

• Señal de voltaje de 0–10 V: más común en aplicaciones de rango más corto donde la facilidad de integración es importante.

Algunos sensores avanzados también ofrecen salidas digitales, como RS485 o Modbus, lo que permite la integración con sistemas de monitoreo inteligente y plataformas Industry 4.0. Al entregar datos precisos y estables, los sensores de presión permiten a los operadores mantener un control estricto sobre los procesos industriales, asegurando tanto la calidad como la seguridad.

También es importante tener en cuenta que los dispositivos modernos incorporan la compensación de temperatura. Dado que la desviación del diafragma y las propiedades del material pueden cambiar bajo fluctuaciones de temperatura, la compensación incorporada garantiza resultados precisos incluso en entornos de alta temperatura. Esta capacidad es esencial para aplicaciones donde la esterilización o calefacción de vapor es parte del proceso.

Beneficios del uso de sensores de presión avanzados

Los sensores de presión proporcionan numerosas ventajas que van más allá de la simple medición. Algunos de los beneficios más importantes incluyen:

1. Alta precisión y confiabilidad : los diseños avanzados pueden medir incluso los más mínimos cambios en la presión, asegurando el control del proceso con una desviación mínima.

2. Durabilidad en ambientes hostiles : con diafragmas de acero inoxidable y electrónica sellada, los sensores resisten la vibración, la corrosión y las temperaturas extremas.

3. Operación higiénica : los diseños montados en descarga aseguran que no hay espacio muerto para la acumulación de materiales, cumpliendo con los estrictos estándares de higiene en las industrias alimentarias y farmacéuticas.

4. Facilidad de integración : las señales de salida estandarizadas las hacen compatibles con una amplia gama de sistemas de monitoreo y control.

5. Optimización del proceso : al proporcionar datos en tiempo real y precisos, los sensores ayudan a reducir el desperdicio, mejorar la eficiencia y garantizar una calidad constante en las líneas de producción.

En las industrias donde el tiempo de inactividad o la contaminación pueden conducir a contratiempos costosos, el uso de sensores de presión avanzados no es solo una ventaja tecnológica sino una necesidad.

Preguntas frecuentes (preguntas frecuentes) sobre sensores de presión

P1: ¿Cuál es la diferencia entre un sensor de presión y un transmisor de presión?
Un sensor de presión detecta y convierte la presión en una señal eléctrica, mientras que un transmisor de presión amplifica y condiciones que señalan para una fácil transmisión e integración con los sistemas de control.

P2: ¿Pueden los sensores de presión resistir altas temperaturas?
Sí, ciertos sensores de presión están diseñados específicamente para entornos de alta temperatura. Utilizan diafragmas robustos y técnicas avanzadas de compensación de temperatura para mantener la precisión en condiciones desafiantes.

P3: ¿Por qué es importante el montaje al ras en las industrias higiénicas?
El montaje en descarga elimina las cavidades donde las bacterias, las partículas de alimentos o los residuos podrían acumularse, asegurando que la limpieza y la esterilización sean efectivas. Este diseño es esencial para mantener el cumplimiento de la higiene.

P4: ¿Con qué frecuencia los sensores de presión necesitan calibración?
La frecuencia de calibración depende de la aplicación, pero generalmente, los sensores deben calibrarse anualmente o según lo recomendado por el fabricante para garantizar la precisión.

P5: ¿Se puede utilizar un sensor de presión para múltiples tipos de medios?
Sí, siempre que el material de diafragma sea compatible con el medio (por ejemplo, líquido, gas o vapor). Para entornos altamente corrosivos o especializados, se pueden requerir materiales de sensor específicos.

Conclusión

Comprender cómo funcionan los sensores de presión revela su importancia para garantizar la precisión, la seguridad y la eficiencia entre las industrias. Al convertir la fuerza física de los fluidos en resultados medibles y estandarizados, estos dispositivos permiten a los operadores tomar decisiones informadas, prevenir accidentes y optimizar los procesos. Los diseños modernos, particularmente modelos higiénicos y resistentes a la alta temperatura, resaltan la evolución continua de la tecnología de sensores, asegurando la compatibilidad con los requisitos industriales más estrictos.

Desde sensores de presión absolutos y diferenciales hasta transmisores avanzados de montaje al ras, estos dispositivos se han convertido en herramientas indispensables en las operaciones industriales modernas. Su capacidad para proporcionar una medición precisa, confiable e higiénica las hace esenciales para las industrias que se esfuerzan tanto por la productividad como por el cumplimiento. A medida que la tecnología continúa avanzando, los sensores de presión permanecerán en el corazón de la automatización y el monitoreo, alimentando silenciosamente los sistemas que mantienen a las industrias funcionando sin problemas.
