¿Qué es un transmisor de nivel sumergible?

Introducción

¿Alguna vez te has preguntado cómo medimos los niveles de líquido debajo de la superficie? Los transmisores de nivel sumergibles son la respuesta. Estos dispositivos son cruciales para una gestión precisa del agua y garantizan un seguimiento preciso incluso en entornos difíciles. En esta publicación, aprenderá sobre su funcionalidad, importancia y aplicaciones en diversas industrias.

Comprensión de los transmisores de nivel sumergibles

Definición y funcionalidad

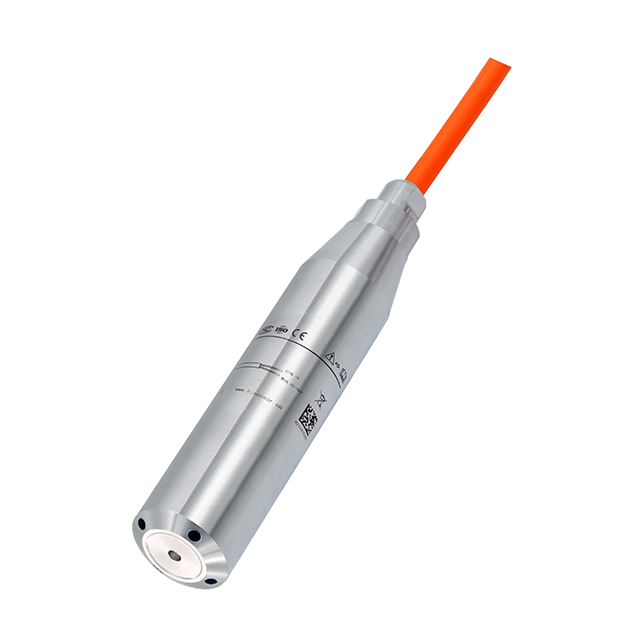

Un transmisor de nivel sumergible es un sensor de presión especializado diseñado para medir niveles de líquido sumergiéndolo directamente en el fluido. Funciona detectando la presión hidrostática: la presión ejercida por la columna de líquido sobre el sensor. Esta presión aumenta a medida que sube el nivel del líquido y disminuye a medida que baja.

El transmisor convierte esta presión en una señal eléctrica, generalmente una salida de 4-20 mA, que puede enviarse a sistemas de monitoreo o control. Esta señal continua permite a los operadores realizar un seguimiento de los niveles de líquido en tiempo real, lo que garantiza una gestión precisa en diversas aplicaciones, como pozos, tanques o cuerpos de agua abiertos.

Al estar sumergido en el líquido, el dispositivo debe ser impermeable y resistente a la corrosión o al ataque químico. A menudo incluye un tubo de ventilación que iguala la presión atmosférica, asegurando que la lectura de presión corresponda únicamente a la altura de la columna de líquido, no a los cambios atmosféricos.

Componentes clave y características de diseño

Los transmisores de nivel sumergibles normalmente constan de estas partes principales:

● Elemento sensor: generalmente un sensor de presión basado en diafragma que detecta la presión hidrostática.

● Electrónica: convierte la señal de presión en una salida eléctrica utilizable.

● Carcasa: Fabricada con materiales resistentes a la corrosión, como acero inoxidable o plásticos especializados para soportar entornos hostiles.

● Cable: Incluye conductores eléctricos y un tubo de ventilación para referencia de presión atmosférica; a menudo están hechos de materiales duraderos y resistentes a productos químicos, como poliuretano reforzado con Kevlar.

● Cono de nariz o peso: una punta con peso ayuda a que el transmisor se hunda y se mantenga estable en el fondo de la columna de líquido, evitando enredos de cables y facilitando la instalación en espacios estrechos.

● Caja de terminación: una carcasa resistente a la intemperie en el extremo del cable protege el tubo de ventilación y los componentes electrónicos contra la entrada de humedad y el ruido eléctrico.

El diseño se centra en la durabilidad y la precisión. Por ejemplo, un perfil estrecho ayuda a instalar el transmisor en espacios reducidos, como en carcasas de pozos angostas. El tubo de ventilación del cable debe estar protegido por un filtro desecante para evitar la acumulación de humedad, lo que podría distorsionar las lecturas.

Algunos modelos incluyen protección contra sobretensiones incorporada y funciones de compatibilidad electromagnética (EMC) para evitar daños causados ​​por interferencias eléctricas como rayos o ruido de bombas. Esto garantiza un funcionamiento fiable incluso en condiciones industriales o medioambientales difíciles.

Cómo funcionan los transmisores de nivel sumergibles

Medición de presión hidrostática

Los transmisores de nivel sumergibles miden los niveles de líquido detectando la presión hidrostática. Cuando el transmisor se coloca en el fondo de un tanque, pozo o masa de agua, la presión que detecta se debe al peso de la columna de líquido que se encuentra encima. Esta presión aumenta a medida que sube el nivel del líquido y disminuye a medida que baja.

El principio es sencillo: la presión (P) es igual a la altura de la columna de líquido (h) multiplicada por la densidad del líquido (ρ) y la gravedad (g). Expresado como:

P = h × ρ × g

Por ejemplo, 1 metro de columna de agua corresponde aproximadamente a 100 milibares de presión. El elemento sensor del transmisor, normalmente un diafragma, detecta estos cambios de presión y los convierte en una señal eléctrica. Esta señal, a menudo una salida de 4-20 mA, representa el nivel del líquido y se envía a los sistemas de control o monitoreo para obtener datos en tiempo real.

Debido a que el transmisor está sumergido, debe estar sellado contra el ingreso de agua y resistente a la corrosión o ataques químicos. Su diseño garantiza un rendimiento fiable incluso en entornos hostiles.

Papel del tubo de ventilación en lecturas precisas

Una característica importante de los transmisores de nivel sumergibles es el tubo de ventilación integrado en el cable. Este tubo conecta el lado de referencia interno del transmisor del sensor de presión a la presión atmosférica fuera del líquido.

¿Por qué es esto necesario? El sensor de presión mide la presión absoluta, que incluye tanto la presión hidrostática de la columna de líquido como la presión atmosférica sobre la superficie del líquido. Para aislar únicamente la presión hidrostática, el sensor debe 'conocer' la presión atmosférica. El tubo de ventilación iguala la cámara de referencia interna del sensor con la atmósfera circundante, lo que le permite restar la presión atmosférica de la presión total medida.

Sin esta ventilación, los cambios en la presión atmosférica provocarían lecturas inexactas del nivel de líquido. Por ejemplo, una caída repentina de la presión atmosférica aparecería falsamente como un aumento del nivel del líquido si el sensor estuviera sellado y sin ventilación.

El tubo de ventilación está cuidadosamente protegido contra la entrada de humedad, a menudo mediante un filtro desecante alojado en una caja de terminales en el extremo del cable. Esto evita que entre vapor de agua en el tubo, lo que podría distorsionar las lecturas de presión. Los materiales del cable y del tubo de ventilación se seleccionan por su durabilidad y resistencia química para mantener la precisión a largo plazo.

Consejo: Asegúrese siempre de que el tubo de ventilación esté correctamente instalado y protegido por un filtro desecante para mantener mediciones de nivel precisas y estables a lo largo del tiempo.

Aplicaciones de transmisores de nivel sumergibles

Los transmisores de nivel sumergibles desempeñan un papel crucial en muchas industrias al proporcionar mediciones de nivel de líquido precisas y confiables. Su diseño permite sumergirlos directamente en líquidos, lo que los hace ideales para entornos desafiantes. A continuación se muestran algunas aplicaciones comunes en las que estos dispositivos destacan:

Instalaciones de tratamiento de agua

En las plantas de tratamiento de agua, mantener niveles de agua precisos es esencial para un procesamiento eficiente. Los transmisores de nivel sumergibles monitorean continuamente tanques, clarificadores y depósitos. Su diseño resistente al agua y a la corrosión garantiza un funcionamiento a largo plazo a pesar de la exposición a productos químicos y a las diferentes calidades del agua. Los operadores dependen de los datos en tiempo real de estos transmisores para controlar las entradas, salidas y etapas de tratamiento, lo que ayuda a mantener la calidad del agua y cumplir con las regulaciones.

Monitoreo de Pozos y Pozos de Producción

El monitoreo de los niveles de agua subterránea en los pozos es fundamental para la gestión de recursos y la protección ambiental. Los transmisores sumergibles se instalan cerca del fondo de los pozos para medir la presión hidrostática causada por la columna de agua de arriba. Estos datos ayudan a rastrear los niveles de los acuíferos, detectar agotamientos y prevenir el bombeo excesivo. En los pozos de producción, colocar el transmisor justo encima de la bomba permite a los operadores monitorear la profundidad del agua con precisión, lo que garantiza que las bombas funcionen de manera eficiente y eviten daños por funcionamiento en seco.

Niveles de tanques ventilados y áreas a cielo abierto

Los transmisores de nivel sumergibles son muy adecuados para tanques ventilados y cuerpos de agua a cielo abierto. Por ejemplo, en pozos abiertos propensos a inundaciones, se puede montar un dispositivo sumergible con un adaptador roscado en el fondo del tanque. Mide el nivel del agua con precisión mientras compensa los cambios de presión atmosférica a través del tubo de ventilación. El tubo de ventilación está conectado a un filtro desecante en una caja de terminación, lo que evita la entrada de humedad y preserva la precisión de la medición a lo largo del tiempo.

Monitoreo de lixiviados en vertederos

Los vertederos generan lixiviados que deben gestionarse con cuidado para evitar la contaminación ambiental. Los transmisores sumergibles monitorean los niveles de lixiviado dentro de los revestimientos protectores para garantizar un bombeo y tratamiento oportunos. Un segundo transmisor fuera del revestimiento rastrea los niveles de agua subterránea, alertando a los operadores sobre posibles roturas del revestimiento. Dado que el lixiviado puede ser químicamente agresivo, los transmisores utilizados aquí suelen contar con cuerpos de acero inoxidable 316L y cables de poliuretano para mayor resistencia química y durabilidad.

Beneficios de utilizar transmisores de nivel sumergibles

Los transmisores de nivel sumergibles ofrecen varias ventajas que los convierten en la opción preferida para la medición de nivel de líquidos en diversas industrias. Su diseño y tecnología brindan confiabilidad, precisión y resistencia en entornos exigentes.

Alta confiabilidad y precisión

Estos transmisores brindan mediciones consistentes y precisas al detectar directamente la presión hidrostática en la ubicación del sensor. Debido a que están sumergidos, miden la presión real de la columna de líquido de arriba, proporcionando datos de nivel en tiempo real. Muchos modelos ofrecen una precisión superior al ±0,25 % de la escala completa, lo que garantiza un monitoreo confiable para aplicaciones críticas como pozos de agua subterránea o plantas de tratamiento de agua. La señal de salida continua de 4-20 mA se integra fácilmente con los sistemas de control, lo que permite alertas y control de procesos automatizados.

Su precisión se mantiene estable a lo largo del tiempo gracias a elementos sensores duraderos y componentes electrónicos diseñados para resistir la deriva. Además, las funciones integradas, como la protección contra sobretensiones y el blindaje de compatibilidad electromagnética (EMC), ayudan a mantener la integridad de las mediciones incluso en entornos industriales eléctricamente ruidosos.

Idoneidad para entornos hostiles

Los transmisores sumergibles destacan en condiciones difíciles en las que otros sensores podrían fallar. Sus carcasas selladas e impermeables protegen los componentes internos del ingreso de agua, suciedad y contaminantes. Materiales como el acero inoxidable o los plásticos especializados resisten la corrosión, la abrasión y los ataques químicos. Esto los hace ideales para su uso en tratamiento de aguas residuales, pozos abiertos y tanques de productos químicos.

El cono de punta ponderada y el perfil estrecho permiten el despliegue en espacios reducidos, como tuberías o revestimientos de pozos estrechos. El diseño del tubo de ventilación compensa los cambios de presión atmosférica, asegurando lecturas precisas a pesar de las fluctuaciones climáticas. Además, la caja de terminación con filtro desecante evita la acumulación de humedad dentro del tubo de ventilación, manteniendo la confiabilidad del sensor durante largos períodos.

Compatibilidad y resistencia química

En aplicaciones que involucran líquidos agresivos o corrosivos, la compatibilidad del material es crucial. Los transmisores sumergibles están disponibles con carcasas y cables fabricados con sustancias químicamente resistentes como acero inoxidable 316L, PVDF o poliuretano reforzado con Kevlar. Estos materiales resisten la degradación causada por ácidos, álcalis y otros productos químicos agresivos.

Esta resistencia química extiende la vida útil del transmisor y reduce las necesidades de mantenimiento. También evita la contaminación del líquido que se mide, lo cual es vital en el monitoreo ambiental y los procesos industriales. La selección de los materiales de transmisor adecuados en función de la química específica del líquido garantiza un rendimiento y una seguridad óptimos.

Desafíos y consideraciones

Daño potencial por rayos y ruido de bombas

Los transmisores de nivel sumergibles suelen funcionar en entornos propensos a perturbaciones eléctricas. Los rayos pueden inducir sobretensiones de alta energía, lo que podría dañar los componentes electrónicos sensibles dentro del transmisor. Si bien algunos modelos incluyen protección contra sobretensiones incorporada capaz de soportar pulsos de hasta 500 V o 250 A, la caída directa de un rayo suele causar daños irreversibles.

El ruido de la bomba y la interferencia electromagnética (EMI) de equipos eléctricos cercanos también pueden afectar la precisión de la señal. El ruido puede entrar a través del cable y distorsionar la salida del transmisor, lo que genera lecturas poco confiables o errores en el sistema de control. Para contrarrestar esto, muchos transmisores cuentan con protección de compatibilidad electromagnética (EMC) y utilizan cables blindados. Estas medidas ayudan a bloquear las interferencias y mantienen la integridad de la señal incluso en entornos eléctricamente ruidosos.

Limitaciones de espacio en la instalación

Muchos transmisores de nivel sumergibles se instalan en espacios reducidos, como carcasas de pozos angostas o tuberías delgadas. Por ejemplo, los pozos de producción pueden tener tuberías de PVC de hasta 1 pulgada de diámetro. Instalar transmisores voluminosos o de perfil ancho en estas áreas confinadas puede resultar desafiante o imposible.

Para solucionar este problema, los fabricantes diseñan transmisores con un perfil estrecho y un cono de punta ponderada. El diseño delgado facilita la inserción y evita que el sensor se atasque. El cono de punta ponderada ayuda a guiar el transmisor a través de tuberías estrechas y evita que el cable se enrede. Los cables de longitud personalizada también ayudan a instalar el transmisor exactamente donde sea necesario sin exceso de holgura que podría causar problemas.

Importancia de la protección EMC y los cables blindados

La interferencia electromagnética es un problema común en entornos industriales y de gestión del agua. Sin la protección adecuada, la EMI puede provocar un comportamiento errático del sensor o señales de salida corruptas. Esto compromete la confiabilidad de las mediciones de nivel, lo que podría conducir a un control deficiente del proceso o riesgos de seguridad.

La protección EMC implica diseñar la electrónica del transmisor para resistir interferencias de campos electromagnéticos externos. Los cables blindados incluyen una capa conductora alrededor de los conductores que bloquea la entrada de ruido electromagnético a las líneas de señal. Combinadas, estas características garantizan una transmisión de datos estable y precisa desde el sensor sumergido al sistema de control.

Además, la terminación o caja de conexiones al final del cable juega un papel vital. Protege el tubo de ventilación y los componentes electrónicos contra la entrada de humedad y el ruido eléctrico. La incorporación de dispositivos de protección contra sobretensiones dentro de esta caja protege aún más el sistema contra picos de voltaje transitorios.

Comparación de transmisores de nivel sumergibles con otras tecnologías

Al elegir soluciones de medición de nivel de líquidos, comprender cómo se comparan los transmisores de nivel sumergibles con otras tecnologías ayuda a seleccionar la mejor opción para su aplicación. Aquí, analizamos los sensores de nivel de radar, los sensores de nivel ultrasónicos y los sensores capacitivos y de flotador, destacando sus fortalezas y limitaciones en relación con los sumergibles.

Sensores de nivel por radar

Los sensores de radar utilizan señales de microondas para medir la distancia a la superficie del líquido. Envían ondas electromagnéticas que se reflejan en la superficie y regresan al sensor. El retraso de tiempo se traduce en el nivel del líquido.

Ventajas:

● La medición sin contacto evita la contaminación y la corrosión del sensor.

● Funciona bien en condiciones difíciles como vapor, polvo o espuma.

● Alta precisión y repetibilidad, a menudo mejor que ±0,25 % de la escala completa.

● Adecuado para tanques presurizados o sellados.

Limitaciones:

● Más caro que los sensores sumergibles.

● La instalación y configuración pueden ser complejas.

● Puede requerir una línea de visión clara y puede verse afectado por obstrucciones o partes internas del tanque.

Los sensores de radar destacan cuando el contacto con el líquido es indeseable o imposible, pero es posible que su coste y complejidad no se adapten a todas las aplicaciones.

Sensores de nivel ultrasónico

Los sensores ultrasónicos emiten ondas sonoras que rebotan en la superficie del líquido. El sensor mide el tiempo que tardan los ecos en regresar y lo convierte en una lectura de nivel.

Ventajas:

● Sin contacto, reduciendo riesgos de mantenimiento y contaminación.

● Fácil instalación y rentable.

● Funciona bien en muchas aplicaciones de líquidos limpios.

Limitaciones:

● Afectado por vapor, espuma, turbulencia o polvo, que pueden dispersar ondas sonoras.

● Precisión típicamente alrededor de ±1% de la escala completa, menos precisa que los sumergibles.

● El rendimiento se reduce en entornos ruidosos o ventosos.

Los sensores ultrasónicos son buenos para aplicaciones simples y de bajo costo con líquidos limpios y mínimas alteraciones de la superficie.

Sensores flotantes y capacitivos

Los sensores flotantes detectan el nivel mediante la posición de un elemento flotante que se mueve con la superficie del líquido. Los sensores capacitivos miden los cambios en la capacitancia causados ​​por la presencia de líquido cerca de una sonda.

Sensores de flotación:

● Sencillo, fiable y rentable.

● Proporcionar detección de nivel puntual o medición continua con múltiples flotadores.

● Las piezas mecánicas pueden desgastarse o atascarse y requerir mantenimiento.

Sensores capacitivos:

● Compacto y económico.

● Sensible a las propiedades dieléctricas de los líquidos; Es posible que necesite calibración.

● Propenso a ensuciarse y verse afectado por la acumulación en la sonda.

Tanto los sensores flotantes como los capacitivos se adaptan a tareas básicas de detección de nivel, pero carecen de la precisión y durabilidad de los transmisores sumergibles en entornos exigentes.

En qué se destacan los transmisores de nivel sumergibles

● Proporcionar mediciones directas y continuas mediante la detección de la presión hidrostática.

● Alta precisión y estabilidad, a menudo ±0,25% de escala completa o mejor.

● Resistente al agua y a la corrosión, apto para líquidos agresivos o químicamente agresivos.

● El diseño compacto cabe en pozos estrechos, tanques o aguas abiertas.

● Menos afectado por la espuma, el vapor o la turbulencia de la superficie en comparación con los sensores ultrasónicos.

Sin embargo, requieren inmersión en el líquido, lo que puede no ser factible en algunas aplicaciones.

Conclusión

Los transmisores de nivel sumergibles miden los niveles de líquido detectando la presión hidrostática. Son impermeables, resistentes a la corrosión y proporcionan datos precisos en tiempo real. Estos transmisores destacan en entornos hostiles y son ideales para industrias como el tratamiento de agua y la gestión de vertederos. Las tendencias futuras sugieren avances en durabilidad y precisión. Nanjing Hangjia Electronic Technology Co., Ltd. ofrece transmisores de nivel sumergibles con características únicas, que garantizan un rendimiento confiable y valor en condiciones difíciles.

Preguntas frecuentes

P: ¿Qué es un transmisor de nivel sumergible?

R: Un transmisor de nivel sumergible es un sensor de presión diseñado para medir niveles de líquido al sumergirlo en el fluido, convirtiendo la presión hidrostática en una señal eléctrica.

P: ¿Cómo funciona un transmisor de nivel sumergible?

R: Mide la presión hidrostática de la columna de líquido de arriba y la convierte en una señal eléctrica para monitoreo en tiempo real.

P: ¿Por qué utilizar un transmisor de nivel sumergible?

R: Proporcionan mediciones precisas y confiables en entornos hostiles, lo que garantiza una gestión eficiente del nivel de líquido.

P: ¿Cuáles son los beneficios de utilizar un transmisor de nivel sumergible?

R: Ofrecen alta precisión, confiabilidad y durabilidad en ambientes hostiles o químicamente agresivos.
