| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
| Artículo | Especificación |
| Nombre del producto | Medidor de diafragma de capacitancia HPM18V |
| Tipo de producto | Medidor de película capacitiva (CDG)/medidor de vacío |
| Principio de medición | Principio de la película del condensador |
| Elemento sensor | Sensor capacitivo cerámico |
| Rango de medición | 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 100kPa |
| 2/5/10/20/50/100/200/1000 Torr | |
| 2 / 5 / 10 / 20 / 50 / 100 / 200 / 1000 mbar | |
| Señal de salida/suministro | 4~20mA/Vs=10~30 VCC |
| 0~5 VCC/Vs=8,5~30 VCC | |
| 0~10 VCC/Vs=12~30 VCC | |
| RS485 / Vs=10~30 VCC | |
| Exactitud | ±0,1% FS (20 kPa, 100 kPa) |
| ±0,25% FS (5 kPa, 10 kPa) | |
| ±0,5% FS (500 Pa, 1 kPa, 2 kPa) | |
| ±1,5% FS (200 Pa) | |
| Estabilidad a largo plazo | ±0,50%FS/año para ≤1kPa |
| ±0,25 %FS/año para >1 kPa | |
| Temperatura de funcionamiento | -40~125°C |
| +125°C máx. 120 minutos | |
| Temperatura ambiente | -30~85°C |
| Temperatura de almacenamiento | -30~85°C |
HPM18V es un vacuómetro capacitivo, también llamado vacuómetro capacitivo de película fina (CDG). Este producto utiliza un sensor capacitivo cerámico como elemento sensible y mide directamente la presión mediante una conexión de vacío. Sus señales de salida analógicas, como 0-5 o 0-10 VCC, son proporcionales a la presión medida y no se ven afectadas por el tipo y la composición del gas de proceso. La cerámica tiene las características de alta elasticidad, resistencia al desgaste, resistencia a la corrosión y rápida disipación de calor, lo que hace que el vacuómetro tenga muy buena estabilidad térmica y baja deriva de temperatura.
El vacuómetro capacitivo HPM18V tiene una alta precisión de medición, una excelente resistencia a la sobrepresión y una excelente estabilidad a largo plazo. Su sensor cerámico resistente a la corrosión tiene compensación de temperatura, tiene un amplio rango de temperatura de funcionamiento y tiene buena estabilidad de punto cero. El vacuómetro es de tamaño compacto, fácil de usar y confiable, y es adecuado para mediciones precisas de vacío medio y bajo con composición de gas compleja.
Aplicación de vacío
Laboratorio e investigación y desarrollo
Industria de semiconductores
Envasado al vacío
Equipo de proceso de grabado de plasma
Principio de la película del condensador
Alta precisión y buena estabilidad
Tiene una excelente capacidad anti-sobrecarga
La detección no se ve afectada por el tipo de gas y la composición
Respuesta rápida y pequeña histéresis
Medición de presión directa, la señal de salida analógica es proporcional a la presión medida
Apoya varias interfaces de presión KF, CF, VCR, etc. en la industria del vacío
El vacuómetro capacitivo, también llamado vacuómetro de película capacitiva, funciona según el principio de cambio de capacitancia y consta de una parte de detección y un circuito de conversión.

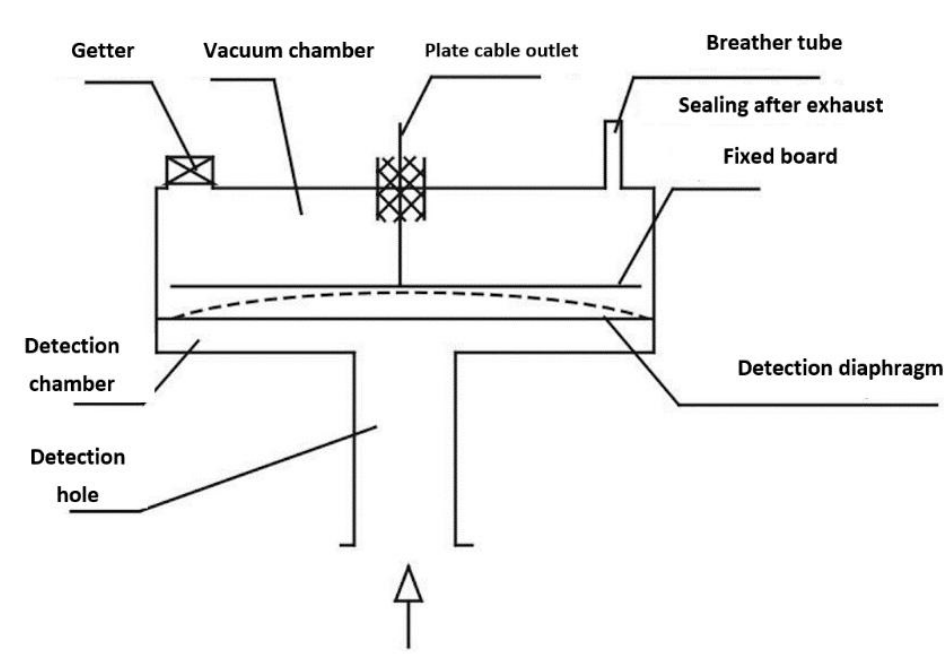

La imagen de arriba es un diagrama esquemático de la parte de detección. La parte de detección tiene dos cámaras, la cámara de vacío y la cámara de detección. La cámara de vacío es una estructura completamente sellada. Después de pasar la detección de fugas mediante el detector de fugas del espectrómetro de masas de helio, se agota durante un tiempo prolongado y, finalmente, el tubo de escape se sella para mantener un alto vacío a largo plazo. La placa de electrodo fija se encuentra en la cámara de vacío y sale de la cámara de vacío mediante el cable conductor del electrodo. El diafragma de detección se coloca entre la cámara de alto vacío y la cámara de detección del sistema de bajo vacío que se va a probar. La membrana de detección es una placa móvil que forma con la placa fija un condensador plano. La baja presión de vacío medida ingresa a la cámara de detección a través del orificio de detección, y el diafragma de detección se desvía, cambiando su distancia de la placa fija y el valor de capacitancia también cambia en consecuencia. Diferentes presiones de vacío bajas determinan diferentes valores de capacitancia.
La señal de capacitancia formada por la parte de detección se envía a la parte de conversión del circuito. La parte de conversión del circuito convierte la señal de capacitancia mediante transformación, clasificación, amplificación y conversión, y finalmente genera una señal de voltaje o corriente estándar. Esta señal eléctrica estándar se deriva de la señal capacitiva y es proporcional a la presión de vacío.
Adquiridor
Cámara de vacío
Salida de cable de placa
tubo de respiradero
Sellado después del escape
Tablero fijo
Diafragma de detección
Cámara de detección
Orificio de detección
| Código de pedido | Pieza | Materiales |
|---|---|---|
| T4 | Interfaz de presión | SS304 |
| T6 | Interfaz de presión | SS316L |
| educación física | Interfaz de presión | OJEADA |
| M6 | Sensor | Cerámica Al2O3 99,9% |
| FK | Junta tórica | FKM Caucho fluorado |
| NÓTESE BIEN | Junta tórica | Nitrilo NBR |
Tubo de 1/2' de diámetro exterior
Tubo de 1/4' de diámetro exterior
DN 16 ISO-KF
8 VCR, rosca hembra
4 VCR, rosca macho y 8 VCR, rosca macho
4 VCR, rosca hembra
M20X1.5
| Alimentación+ (+V) | Alimentación- (0V/+OUT) | Vacío | |
|---|---|---|---|
| Hirschmann/DIN43650 | 1 | 2 | 3, 4 |
| Salida de cable | Red | Negro | - |
| M12×1 | 1 | 2 | 3,4 |
| M12×1 (con cable) | Marrón | Negro | azul, blanco |
| Fuente de alimentación+(+V) | Tierra común (GND) | Salida(+OUT) | Vacío | |
|---|---|---|---|---|
| Hirschmann/DIN43650 | 1 | 2 | 3 | 4 |
| Salida de cable | Red | Negro | Azul | - |
| M12×1 | 1 | 2 | 3 | 4 |
| M12×1(con cable) | Marrón | Negro | Azul | Blanco |
| Alimentación+(+V) | Alimentación-(-V) | RS485A | RS485B | |
|---|---|---|---|---|
| Hirschmann/DIN43650 | 1 | 2 | 3 | 4 |
| Salida de cable | Red | Negro | Amarillo | Verde |
| M12×1,4P | 1 | 2 | 3 | 4 |
| M12×1(con cable) | Marrón | Negro | Azul | Blanco |
Rango de medición | ||||||||||
Absoluto (kPa) | Presión nominal | 0.2 | 0.5 | 1 | 2 | 5 | 10 | 20 | 100 | |
Sobrecarga | 350 | 350 | 350 | 350 | 400 | 400 | 600 | 1000 | ||
Absoluto (torre) | Presión nominal | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 1000 | |
Sobrecarga | 2600 | 2600 | 2600 | 2600 | 3000 | 3000 | 4500 | 7500 | ||
Absoluto (mbar) | Presión nominal | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 1000 | |
Sobrecarga | 3500 | 3500 | 3500 | 3500 | 4000 | 4000 | 6000 | 10000 | ||
Nota: Para otros rangos de medida, póngase en contacto con nosotros. | ||||||||||
Medio de medición | ||||||||||
Tipo | Varios gases compatibles con materiales de contacto | |||||||||
Señal de salida/fuente de alimentación | ||||||||||
Estándar | 4~20mA / Vs=10~30 V DC (Si tiene pantalla, Vs = 13~30 V DC ) | |||||||||
Estándar | 0~5VCC /Vs=10~30 VCC | |||||||||
Estándar | 0 ~ 10vdc /vs = 12 ~ 30 V DC | |||||||||
Estándar | RS485 /Vs=8~30 VCC | |||||||||
Actuación | ||||||||||
Exactitud | ±0,1% FS (20 kPa, 100 kPa) ±0,25% FS (5 kPa, 10 kPa) ±0.5%FS (500Pa,1kPa,2KPa) ±1,5% FS (200 Pa) | |||||||||
Estabilidad a largo plazo | ±0,50%FS/año, ≤1kPa ±0,25 %FS/año, >1 kPa | |||||||||
*La precisión cumple con IEC 60770 (no linealidad, histéresis, repetibilidad) | ||||||||||
Condición ambiental | ||||||||||
Rango de temperatura | Temperatura de trabajo: -40~125 ℃ (máx. 120 min a +125 °C) Temperatura ambiente: -30 ~ 85 ℃ Temperatura de almacenamiento: -30 ~ 85 ℃ | |||||||||
Grado de protección | IP65, DIN43650/Hirschmann (C1) IP66, Salida de cable (C2), M12×1 (C5), M12×1 con cable (C5X) IP68, Salida de cables (C2P) | |||||||||
Deriva de temperatura | ||||||||||
Temperatura de compensación | -20~80℃ | |||||||||
Temperatura deriva de punto cero | ±1,5% FS (dentro de la temperatura de compensación) | |||||||||
Temperatura deriva de escala completa | ±1,5% FS (dentro de la temperatura de compensación) | |||||||||
