¿Cómo funciona un sensor de temperatura de 4/20 mA?

Introducción

En entornos industriales, la medición precisa de la temperatura es fundamental. ¿Alguna vez se ha preguntado cómo los sensores de temperatura mantienen la confiabilidad en largas distancias y en ambientes ruidosos? El sensor de temperatura de 4/20 mA ofrece una solución al convertir la temperatura en una señal de corriente estable. En este artículo, exploraremos cómo funcionan estos sensores, sus beneficios y por qué son tan esenciales en aplicaciones industriales, especialmente para el control y la automatización de procesos.

¿Cómo funciona un sensor de temperatura de 4/20 mA?

El principio básico de la señal de 4/20 mA

Un sensor de temperatura de 4/20 mA funciona convirtiendo una temperatura medida en una señal de corriente eléctrica correspondiente, que normalmente oscila entre 4 mA y 20 mA. El concepto de señalización de 4/20 mA es fundamental para muchas aplicaciones industriales, especialmente cuando se requiere confiabilidad y transmisión de datos a larga distancia.

En este sistema, 4 mA representa la temperatura más baja en el rango medible del sensor, mientras que 20 mA representa la temperatura más alta. La señal actual es proporcional a la temperatura que se mide, lo que crea una relación lineal. Por ejemplo, si el sensor mide una temperatura de 50°C en un rango de 0-100°C, la señal de corriente correspondiente sería 12 mA, que es el punto medio entre 4 mA (0°C) y 20 mA (100°C).

Una ventaja clave de utilizar corriente en lugar de voltaje para representar la temperatura es que las señales basadas en corriente son mucho más resistentes a la interferencia y la degradación de la señal en largas distancias. Las señales de voltaje, por el contrario, pueden sufrir 'caídas de voltaje' cuando se transmiten a través de cables largos, especialmente en entornos con ruido eléctrico. Sin embargo, la corriente permanece constante en todo el circuito, independientemente de la longitud o la resistencia del cable, lo que la convierte en una opción mucho más confiable para sensores industriales..

Se utilizan señales de 4/20 mA porque son el estándar industrial y proporcionan un equilibrio entre simplicidad, confiabilidad y rendimiento. El concepto de 'cero activo' a 4 mA también facilita la detección de fallas en el sistema. Si la señal cae por debajo de 4 mA, normalmente indica un problema, como un cable roto o un corte de energía. Esta capacidad de 'cero vivo' es una de las razones por las que este estándar se adopta ampliamente en diversas aplicaciones industriales.

Conversión de temperatura a señal actual

El proceso de convertir la temperatura en una señal de corriente de 4/20 mA implica que el sensor mida la temperatura y pase esa medición a un transmisor, que luego traduce el valor de la temperatura en una corriente eléctrica. El rango de temperatura generalmente se asigna linealmente al rango actual, donde la señal de 4 mA representa el valor mínimo (por ejemplo, 0 °C) y la señal de 20 mA representa el valor máximo (por ejemplo, 100 °C).

Por ejemplo, si el sensor está diseñado para medir temperaturas de 0 °C a 100 °C, el sensor emitirá 4 mA cuando la temperatura sea de 0 °C y 20 mA cuando la temperatura alcance los 100 °C. Los valores intermedios se escalan linealmente. Entonces, a 50°C, la señal sería de 12 mA. Esto proporciona una relación directa y proporcional entre la temperatura y la corriente.

El proceso de conversión normalmente depende de un elemento sensor de temperatura, como un termopar o un detector de temperatura de resistencia (RTD). Estos elementos sensores convierten la temperatura física en un cambio de resistencia o voltaje, que luego el transmisor traduce en una señal de corriente. Este proceso de conversión es muy preciso, lo que garantiza que las lecturas de temperatura se reflejen de forma fiable en la corriente transmitida.

Aquí hay un ejemplo simple para ilustrar esta conversión:

Temperatura (°C)	Corriente correspondiente (mA)
0ºC	4 mA
25ºC	10 mA
50°C	12 mA
75°C	16 mA
100°C	20 mA

Esta tabla muestra el mapeo lineal de temperatura a corriente, lo que facilita la interpretación de la salida del sensor en cualquier punto de temperatura determinado. La tabla muestra cómo el sensor produce una señal de corriente correspondiente que luego puede ser interpretada por controladores industriales, como PLC (controladores lógicos programables) o DCS (sistemas de control distribuido), que leen la corriente y la convierten en un valor de temperatura para su posterior procesamiento.

Componentes clave de un sistema de 4/20 mA

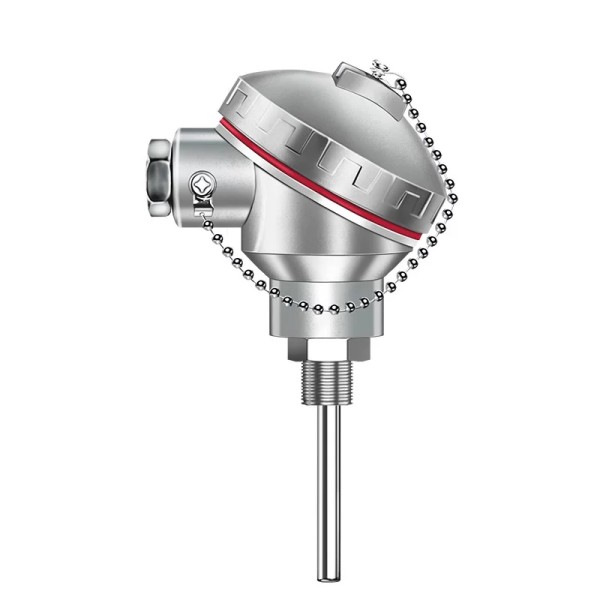

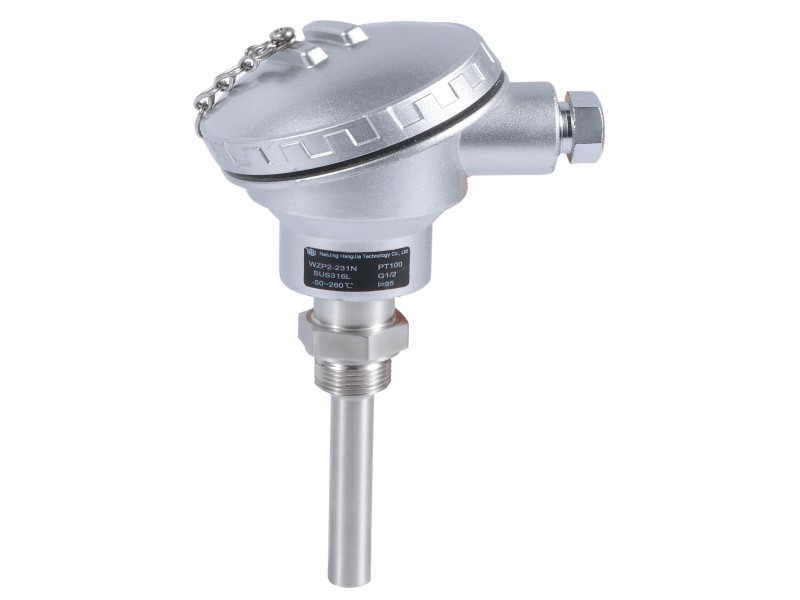

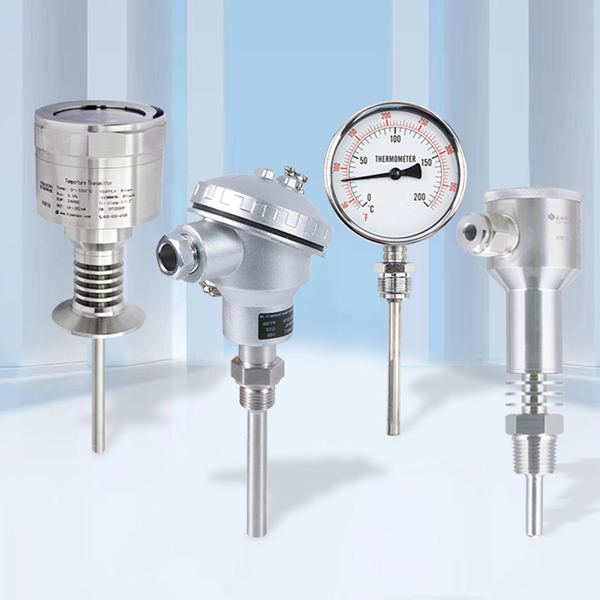

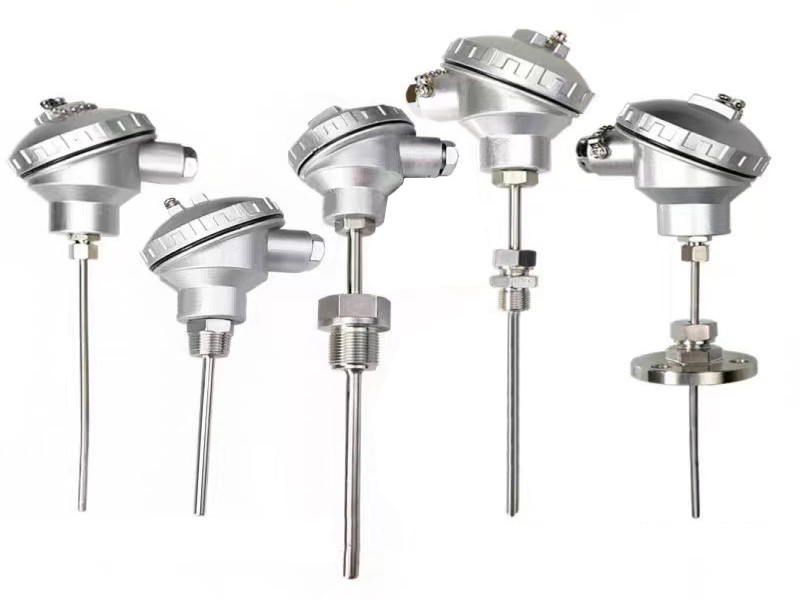

Sensor y transmisor

En un sistema de 4/20 mA, el sensor juega un papel crucial en la medición de la temperatura. Los sensores de temperatura comunes utilizados en este sistema incluyen detectores de temperatura de resistencia (RTD) y termopares. Los RTD miden la temperatura correlacionando la resistencia de un material, generalmente platino, con la temperatura, mientras que los termopares generan un pequeño voltaje cuando hay una diferencia de temperatura entre sus uniones. Ambos sensores proporcionan lecturas de temperatura precisas pero difieren en el método de medición.

Una vez que el sensor captura la temperatura, el transmisor se hace cargo convirtiendo esta lectura de temperatura en una señal de corriente eléctrica proporcional. El transmisor utiliza el mapeo de temperatura a corriente (por ejemplo, 4 mA a 0 °C, 20 mA a 100 °C) para garantizar que la señal enviada al receptor sea precisa. En algunos sistemas, un microprocesador o circuito analógico dentro del transmisor ajusta la señal según el tipo de sensor específico y la calibración para mantener la linealidad de la relación temperatura-corriente.

Fuente de alimentación y cableado

La fuente de alimentación es el corazón de cualquier sistema de 4/20 mA y proporciona la energía necesaria para impulsar la corriente a través del bucle. Normalmente, la fuente de alimentación es una fuente de 24 V CC, aunque puede variar según la configuración. La fuente de alimentación garantiza que el transmisor, el sensor y el receptor reciban suficiente voltaje para un funcionamiento adecuado.

El cableado en un sistema de 4/20 mA conecta todos los componentes en un bucle, asegurando que la corriente fluya sin problemas desde el sensor al receptor. Una de las principales ventajas de los sistemas de bucle de corriente es que la corriente permanece estable en todo el circuito, lo que garantiza que no se produzca una degradación significativa de la señal, incluso en largas distancias. Esto contrasta con los sistemas basados ​​en voltaje, donde la señal es más susceptible a caídas de voltaje. Siempre que el cableado esté conectado y mantenido correctamente, la señal de 4/20 mA permanecerá constante, incluso si los tramos de cable son largos (hasta 1000 metros o más en algunos casos).

Un posible problema con el cableado en configuraciones más largas es la resistencia. Aunque la corriente es relativamente inmune a las caídas de voltaje, la alta resistencia en los cables puede provocar pequeñas variaciones en la transmisión de la señal. Es esencial elegir cables con características de resistencia adecuadas y garantizar que la fuente de alimentación sea suficiente para superar cualquier resistencia en el circuito.

Receptor e interpretación de señales.

El receptor en un sistema de 4/20 mA suele ser un controlador lógico programable (PLC) o un sistema de control distribuido (DCS). Estos sistemas leen la corriente que fluye a través del circuito y la interpretan como una medición de temperatura. La clave aquí es que la señal actual se correlaciona directamente con la temperatura, por lo que una simple lectura de la corriente (por ejemplo, 12 mA) se puede convertir fácilmente en un valor de temperatura real (por ejemplo, 50 °C en el ejemplo de un rango de 0 a 100 °C).

El proceso de convertir corriente a una forma más utilizable a menudo implica el uso de una resistencia de carga. Esta resistencia se coloca en el bucle y se utiliza para convertir la señal de corriente en una señal de voltaje correspondiente, ya que la mayoría de los controladores industriales funcionan con entradas de voltaje. Por ejemplo, una corriente de 4 mA a través de una resistencia de 250 ohmios da como resultado un voltaje de 1 V, mientras que 20 mA da como resultado un voltaje de 5 V. Este método permite el uso sencillo de convertidores analógicos a digitales (ADC) estándar en PLC o sistemas DCS, lo que hace que el proceso de interpretación de datos sea perfecto.

Corriente (mA)	Voltaje a través de una resistencia de 250 ohmios (V)
4 mA	1V
12 mA	3V
20 mA	5V

Esta tabla demuestra cómo la señal de 4/20 mA se convierte en un rango de voltaje que los controladores pueden interpretar y procesar fácilmente. Al utilizar esta sencilla conversión, el sistema puede garantizar una medición y un control precisos de la temperatura, incluso en entornos con cableado largo o ruido eléctrico.

Luego, el receptor envía estos datos interpretados al sistema de control, donde se pueden utilizar para ajustes de proceso, alarmas o procesamiento adicional para optimizar las operaciones.

Ventajas de utilizar sensores de temperatura de 4/20 mA

Inmunidad al ruido y estabilidad

Una de las principales razones por las que los ingenieros eligen un sensor de temperatura de 4/20 mA es la estabilidad de la señal en entornos exigentes. Los sitios industriales están llenos de ruido eléctrico proveniente de motores, variadores de frecuencia, relés, bombas y equipos pesados. En un sistema basado en voltaje, esa interferencia puede distorsionar la señal y hacer que las lecturas sean menos confiables. Una señal basada en corriente es mucho menos vulnerable porque la medición está representada por la corriente que fluye a través del bucle en lugar de por un pequeño nivel de voltaje que puede alterarse más fácilmente.

Esto hace que 4/20 mA sea especialmente valioso en plantas donde los datos precisos de temperatura deben permanecer constantes a lo largo del tiempo. Ya sea que el sensor esté montado cerca de una línea de producción, dentro de una sala mecánica o junto a equipos eléctricamente ruidosos, el sistema de control aún puede recibir una lectura estable. Esa coherencia reduce las falsas alarmas, evita la resolución de problemas innecesaria y ayuda a los operadores a tomar decisiones basadas en datos más limpios en lugar de entradas fluctuantes.

Transmisión de larga distancia

Otra ventaja importante es la transmisión fiable a través de largos tramos de cable. En instalaciones reales, el sensor suele estar lejos del PLC, DCS o panel de visualización. Un bucle de 4/20 mA puede transportar la señal a largas distancias sin el mismo nivel de degradación comúnmente asociado con las señales de voltaje. Siempre que el circuito esté diseñado correctamente y la fuente de alimentación pueda soportar la carga total, la corriente sigue siendo proporcional a la temperatura medida en todo el circuito.

Esta es la razón por la que los sensores de temperatura de 4/20 mA se utilizan ampliamente en grandes fábricas, sistemas de tratamiento de agua, sitios de petróleo y gas y proyectos de automatización de edificios donde los instrumentos pueden estar distribuidos en varias habitaciones o áreas al aire libre. Son muy adecuados para:

● monitoreo remoto de la temperatura en diseños de planta largos

● instrumentos de campo instalados lejos del armario de control

● puntos de detección exteriores expuestos a interferencias industriales

● sistemas de monitoreo centralizados que recopilan datos de muchas ubicaciones distantes

Detección de fallos con Live Zero

El principio de 'vivir cero' es otra fortaleza práctica. En un sistema de 4/20 mA, 4 mA no significa falla; significa que el valor medido está en el extremo inferior del rango configurado. Eso crea una clara diferencia entre una lectura baja válida y un bucle roto. Si la señal cae a 0 mA, los operadores saben que el problema no es simplemente una condición de proceso frío sino una rotura de cableado, una pérdida de energía o una falla del dispositivo en algún lugar del circuito.

Condición de la señal	Significado probable	Valor de mantenimiento
4mA	Medida mínima válida	Confirma que el bucle está activo.
4-20 mA	Rango de funcionamiento normal	Indica salida de temperatura proporcional
0mA	Circuito abierto o falla de energía	Acelera el aislamiento de fallas
Por debajo de 4 mA o por encima de 20 mA	Dispositivo anormal o condición de bucle	Ayuda a identificar problemas de sensor o configuración.

Debido a que el circuito en sí ayuda a revelar fallas, los técnicos pueden diagnosticar problemas más rápido y mantener el sistema de monitoreo más confiable, especialmente en aplicaciones críticas donde las alarmas de temperatura omitidas podrían afectar la seguridad o la calidad del proceso.

Aplicaciones de sensores de temperatura de 4/20 mA

Control de procesos industriales

En las plantas industriales, la temperatura rara vez es un número independiente. Afecta la velocidad de reacción, la calidad del producto, la vida útil del equipo y la seguridad operativa al mismo tiempo. Es por eso que los sensores de temperatura de 4/20 mA se usan ampliamente en procesamiento químico, instalaciones de petróleo y gas, sistemas de energía y otros entornos exigentes donde las mediciones deben seguir siendo confiables incluso cuando los cableados son largos y las condiciones eléctricas difíciles. Al convertir la temperatura en una señal de corriente estable, estos sensores permiten que los sistemas de control reciban datos consistentes de tanques, tuberías, intercambiadores de calor, hornos y líneas de procesamiento sin que la señal deje de ser confiable en el camino.

Su valor se vuelve aún más claro en el control automatizado de procesos. Un PLC o DCS puede leer continuamente la señal actual, compararla con el punto de ajuste objetivo y ajustar calentadores, válvulas, unidades de refrigeración o alarmas en tiempo real. Esto respalda un control más estricto y una respuesta más rápida cuando cambian las condiciones del proceso. En la práctica, los operadores confían en estos sensores para:

● realizar un seguimiento continuo de los cambios de temperatura durante la producción

● activar alarmas antes de que el sobrecalentamiento o el subcalentamiento afecten la seguridad

● admite control de bucle cerrado para una calidad de salida más estable

● reducir la inspección manual en áreas peligrosas o de difícil acceso

Debido a que la señal es fácil de interpretar para los controladores industriales, los sensores de temperatura de 4/20 mA se adaptan naturalmente a grandes sistemas de monitoreo donde el tiempo de actividad y la previsibilidad importan más que la complejidad técnica.

HVAC y monitoreo ambiental

En los sistemas HVAC, los sensores de temperatura de 4/20 mA ayudan a mantener un ambiente interior equilibrado en edificios comerciales, fábricas, almacenes y grandes instalaciones. Por lo general, se instalan en conductos de aire, líneas de agua enfriada, circuitos de calderas y salas de equipos para proporcionar información continua de temperatura. Los sistemas de gestión de edificios utilizan esos datos para regular ventiladores, compuertas, compresores y salida de calefacción o refrigeración, lo que ayuda a mantener el confort y evita el uso innecesario de energía. En comparación con formatos de señal menos robustos, el enfoque de 4/20 mA es especialmente útil cuando los sensores se instalan lejos del gabinete de control.

En el monitoreo ambiental, estos sensores también respaldan los objetivos energéticos y de sostenibilidad al hacer que el control de la temperatura sea más preciso y mensurable. Las instalaciones pueden usarlos para monitorear las condiciones de almacenamiento, el rendimiento de la ventilación y las tendencias de la temperatura exterior o de espacios cerrados como parte de programas de eficiencia más amplios.

Área de aplicación	Uso típico de sensores de temperatura de 4/20 mA	Beneficio principal
Procesos químicos y de petróleo y gas.	Monitoreo de reactores, tuberías y equipos térmicos.	Control más seguro en operaciones complejas
Líneas de producción	Comentarios en tiempo real para ajustes automatizados	Mejor consistencia del producto
Climatización comercial	Monitoreo de temperatura ambiente, circuito de agua y conductos	Mejora del confort y la eficiencia energética
Gestión ambiental	Seguimiento de espacios controlados y condiciones de ventilación.	Mayor cumplimiento y control de recursos

Cuando las instalaciones necesitan datos de temperatura confiables tanto para el rendimiento del proceso como para la gestión diaria de la energía, los sensores de 4/20 mA siguen siendo una opción práctica porque se integran fácilmente en las plataformas de control y continúan funcionando bien en condiciones operativas reales.

Conclusión

Un sensor de temperatura de 4/20 mA convierte la temperatura en una señal de corriente estable para un monitoreo preciso, silencioso y a larga distancia. Su confiabilidad lo hace esencial en el control y la automatización industrial modernos. Nanjing Hangjia Electronic Technology Co.,Ltd. proporciona soluciones de sensores confiables con una sólida estabilidad de señal, rendimiento práctico y servicio profesional, lo que ayuda a los clientes a mejorar la precisión de las mediciones, la seguridad del sistema y la eficiencia operativa.

Preguntas frecuentes

P: ¿Cómo genera la temperatura de salida un sensor de temperatura de 4/20 mA?

R: Un sensor de temperatura de 4/20 mA convierte la temperatura en una señal de corriente lineal, generalmente 4 mA en el extremo inferior y 20 mA en el extremo superior.

P: ¿Por qué se utiliza un sensor de temperatura de 4/20 mA en sistemas industriales?

R: Se prefiere un sensor de temperatura de 4/20 mA porque las señales de corriente resisten el ruido eléctrico y se mantienen precisas en cables largos.

P: ¿Qué significa 4 mA en un bucle de corriente?

R: En un sensor de temperatura de 4/20 mA, 4 mA es el cero activo, lo que muestra que el circuito está encendido y representa la temperatura mínima medida.
