¿Cómo instalar correctamente un medidor de flujo?
Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-05-09 Origen:Sitio

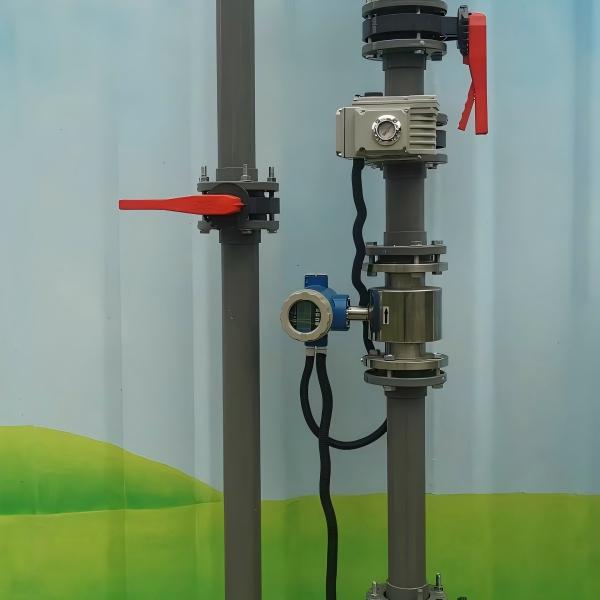

Cómo instalar correctamente un medidor de flujo
La precisión y fiabilidad de un caudalímetro dependen en gran medida de la calidad de su instalación. Los medidores de flujo suelen instalarse en entornos industriales con limitaciones de espacio, vibraciones o variaciones de temperatura. La instalación adecuada es esencial para garantizar una medición precisa y una larga vida útil. A continuación se detallan los pasos y consideraciones clave para instalar correctamente un medidor de flujo.
1. Elegir la ubicación de instalación
Seleccionar la ubicación correcta es el primer paso para garantizar la precisión de la medición. Los diferentes tipos de medidores de flujo (de turbina, electromagnéticos, de vórtice, etc.) tienen requisitos específicos, pero se aplican algunos principios generales:
Conductos de tubería recta : la mayoría de los medidores de flujo requieren secciones de tubería recta antes y después del medidor para estabilizar el perfil de flujo. Por lo general, al menos se recomiendan Evite instalar cerca de codos, válvulas o reductores. 5 a 10 diámetros de tubería aguas arriba y 3 a 5 diámetros aguas abajo .
Evite vibraciones y golpes : instale el medidor de flujo en un lugar con mínima vibración. La vibración excesiva puede causar lecturas erráticas, especialmente en medidores de turbina o vórtice.
Control de temperatura : Mantenga el medidor alejado de fuentes de calor extremas o fluctuaciones rápidas de temperatura. Algunos medidores (por ejemplo, los ultrasónicos) son sensibles a los gradientes de temperatura.
Accesibilidad : Asegure suficiente espacio para limpieza, calibración y mantenimiento. La pantalla o la electrónica deben ser fácilmente legibles.
2. Pasos de instalación
Inspeccione el medidor y las tuberías
Antes de la instalación, verifique que el medidor de flujo no presente daños durante el envío, especialmente los elementos sensores (p. ej., palas del rotor, electrodos o caras del transductor). Asegúrese de que el diámetro interior de la tubería coincida con el tamaño del medidor y que la tubería esté limpia y libre de residuos.Confirmar la dirección del flujo
La mayoría de los medidores de flujo tienen una flecha que indica la dirección correcta del flujo. Instale el medidor de modo que la flecha se alinee con el flujo de fluido real. La instalación inversa provocará lecturas incorrectas o daños.Monte el medidor de forma segura
Para medidores tipo brida: use juntas y pernos para sujetar el medidor entre las bridas de la tubería. Apriete los pernos uniformemente para evitar distorsiones.
Para medidores roscados: use sellador de tuberías o cinta de PTFE en las roscas, pero tenga cuidado de no apretar demasiado, ya que podría deformar el cuerpo del medidor.
Conecte los cables eléctricos (si corresponde)
Siga el diagrama de cableado proporcionado por el fabricante. Utilice cables blindados para salidas de pulsos o analógicas y mantenga los tendidos de cables alejados de líneas de alto voltaje para evitar interferencias eléctricas.Conexión a tierra (para medidores de flujo electromagnéticos)
Una conexión a tierra adecuada es fundamental para los medidores magnéticos. Instale anillos o electrodos de conexión a tierra según sea necesario y asegúrese de que el fluido sea conductor.Encendido y verificación del cero
Después de la instalación, llene la tubería con fluido (evite el funcionamiento en seco para medidores de turbina) y encienda el medidor. Realice un ajuste a cero si es necesario. Para medidores con pantalla, verifique que la lectura sea estable sin flujo.
3. Precauciones clave
Evite perturbaciones aguas arriba
No instale el medidor de flujo directamente después de bombas, válvulas o codos de tubería sin suficiente tubería recta. Utilice acondicionadores de flujo si es necesario.Evite bolsas de aire
Para medidores de flujo de líquidos, instale el medidor en un lugar donde la tubería esté siempre llena. Móntelo horizontalmente o con una ligera pendiente hacia arriba para evitar la acumulación de aire.Proteja el sensor
En el caso de los medidores de turbina, el rotor es delicado; evite los desechos a alta velocidad. Instale un colador o filtro aguas arriba. Para medidores ultrasónicos, mantenga limpias las caras del transductor.Respete los valores nominales de presión y temperatura.
Asegúrese de que la presión y temperatura máximas de funcionamiento no excedan las especificaciones del medidor. Una presión excesiva puede dañar el sensor.Instalación profesional
La calibración y la configuración inicial deben ser realizadas por ingenieros calificados. Lea detenidamente el manual del producto antes de la instalación.
4. Problemas y soluciones comunes
Problema | Posible causa | Solución |
|---|---|---|
Lecturas fluctuantes | Vibración cerca del medidor o tubería recta insuficiente | Reubicar el medidor o instalar almohadillas antivibración; aumentar la longitud del tubo recto. |
Deriva cero | Llenado de tubería incompleto o orientación de instalación incorrecta | Asegúrese de que la tubería esté llena; ajuste el ángulo de instalación. Vuelva a poner a cero después del llenado. |
Flujo total inexacto | Factor K o calibración incorrectos | Verifique y vuelva a ingresar el factor K correcto del certificado de calibración. |
Sin señal de salida | Error de cableado o sensor dañado | Verificar las conexiones eléctricas; Pruebe el sensor con un multímetro. |
Caída de presión demasiado alta | Válvula parcialmente cerrada, medidor de tamaño insuficiente o bloqueo en la tubería | Verificar la posición de la válvula; utilice el tamaño de medidor adecuado; tubería limpia. |
5. Conclusión
La instalación adecuada de un medidor de flujo es fundamental para lograr mediciones precisas y confiables y extender la vida útil del equipo. Al seleccionar la ubicación correcta, seguir los procedimientos de montaje correctos, proteger el sensor y solucionar problemas comunes, puede evitar fallas frecuentes y garantizar un rendimiento óptimo. Consulte siempre el manual del fabricante y, en caso de duda, consulte a un ingeniero experimentado.
