Transmisores de presión Tri-Clamp de 1 pulgada frente a 1,5 pulgadas

Elegir entre un transmisor de presión Tri-Clamp de 1 pulgada o de 1,5 pulgadas no es simplemente una cuestión de elegir el número impreso en una tubería existente. El tamaño correcto depende del estándar de conexión sanitaria, las dimensiones reales del casquillo, el diámetro interior del tubo, la geometría del diafragma, el medio de proceso y las condiciones de limpieza. En los sistemas de tubos sanitarios comunes, los accesorios de 1 pulgada y 1,5 pulgadas pueden incluso compartir el mismo diámetro exterior de brida de abrazadera y tener diferentes aberturas internas. Por eso, medir sólo el exterior de la brida puede dar lugar a un orden incorrecto. El comprador debe confirmar tanto el tamaño nominal del tubo como las dimensiones de la conexión física, luego verificar si los materiales húmedos, el rango de presión, el acabado de la superficie, la junta y el fluido de llenado del transmisor se adaptan al proceso.

Conclusiones clave

• Un tamaño Tri-Clamp normalmente identifica el tamaño de tubo compatible, no el diámetro exterior de la abrazadera en sí.

• En los sistemas sanitarios comunes, los casquillos de 1 y 1,5 pulgadas pueden tener un diámetro exterior de brida de abrazadera de aproximadamente 50,5 mm, pero sus orificios y aberturas de junta difieren.

• Una conexión de 1 pulgada se adapta a equipos compactos y líneas de proceso más pequeñas; una conexión de 1,5 pulgadas generalmente proporciona una apertura de proceso más grande para las principales líneas de alimentos, bebidas y productos farmacéuticos.

• Una conexión más grande no produce automáticamente una mejor precisión de medición. La selección de rango, la tecnología de sensores, la compensación de temperatura, la construcción del diafragma y la calidad de la instalación son más importantes.

• Nunca realice pedidos únicamente del tamaño nominal. Confirme el estándar aplicable, el diámetro exterior del casquillo, el diámetro exterior del tubo, el diámetro interior de la junta, el rango de presión, el medio, la temperatura de limpieza y la señal de salida.

Transmisores de presión Tri-Clamp de 1 pulgada frente a 1,5 pulgadas de un vistazo

Las dimensiones siguientes representan una configuración de tubo sanitario común y son útiles para una comparación inicial. No sustituyen el dibujo dimensional del casquillo, la junta y el transmisor específicos que se compran. DIN, ISO y otras normas sanitarias pueden utilizar diferentes relaciones dimensionales, por lo que la norma aplicable debe aparecer en la especificación final.

El punto más importante de esta tabla es que el diámetro exterior de la brida de la abrazadera puede no revelar el tamaño nominal del tubo. Dos accesorios pueden aceptar una abrazadera de apariencia similar y al mismo tiempo presentar aperturas al proceso muy diferentes. La geometría del orificio de la junta y del casquillo determinan si la conexión realmente coincide.

¿A qué se refiere realmente el tamaño de Tri-Clamp?

Tri-Clamp se usa ampliamente como un nombre práctico para una conexión sanitaria hecha de dos casquillos, una junta y una abrazadera. La abrazadera junta las caras de la férula mientras la junta forma el sello. Para la medición de presión, el transmisor reemplaza un lado de esta conexión o se monta en una férula de proceso correspondiente en una tubería, tanque o puerto de equipo.

El número adjunto al conector normalmente se refiere al tamaño nominal del tubo. No describe necesariamente el diámetro exterior de la brida, el diámetro exterior de la junta, el diámetro del diafragma o la abertura de flujo transparente. Tratar todas estas dimensiones como un solo número es fuente de muchos errores de compra e instalación.

Tamaño nominal del tubo frente al diámetro de la brida de la abrazadera

Una línea sanitaria nominal de 1 pulgada normalmente utiliza tubos con un diámetro exterior cercano a los 25,4 mm. Una línea nominal de 1,5 pulgadas normalmente utiliza tubos de cerca de 38,1 mm de diámetro exterior. Sin embargo, las caras de la férula son más anchas que los tubos porque deben proporcionar suficiente área para que la junta y la abrazadera formen una unión segura.

En una serie de accesorios sanitarios comunes, tanto los casquillos de 1 pulgada como los de 1,5 pulgadas utilizan una brida de abrazadera con un diámetro exterior cercano a 50,5 mm. Sus orificios internos siguen siendo diferentes. Una junta representativa puede tener una abertura cercana a 22,9 mm para la línea de 1 pulgada y cercana a 35,3 mm para la línea de 1,5 pulgadas.

Esta distinción es importante al reemplazar un transmisor existente. Medir un diámetro exterior de brida de aproximadamente 50,5 mm no le indica al proveedor si la línea de proceso es de 1 pulgada o 1,5 pulgadas. Se necesita el diámetro exterior del tubo, el diámetro interior de la junta o el dibujo del casquillo para determinar el tamaño.

Por qué los accesorios de 1 y 1,5 pulgadas pueden usar la misma abrazadera

La abrazadera se acopla a las caras exteriores en ángulo de los casquillos en lugar de al paso de flujo interno. Por lo tanto, los fabricantes pueden utilizar una envoltura de abrazadera externa común para más de un tamaño de tubo mientras cambian el orificio interno y la apertura de la junta.

Esta geometría de abrazadera compartida puede ser conveniente para el mantenimiento porque una instalación puede tener en stock un estilo de abrazadera para ambos tamaños. También puede crear una falsa sensación de intercambiabilidad. Una junta de 1 pulgada instalada en una abertura de proceso de 1,5 pulgadas puede proyectarse hacia la trayectoria del flujo, crear un saliente, atrapar el producto e interferir con la limpieza. Una junta de 1,5 pulgadas utilizada contra una abertura más pequeña también puede crear un desajuste interno que es difícil de inspeccionar y limpiar. Incluso si la abrazadera se cierra, la conexión ensamblada puede no ser correcta desde el punto de vista higiénico o mecánico.

La misma precaución se aplica al diafragma del transmisor. Una conexión que se puede sujetar físicamente en su lugar no es automáticamente un conjunto sanitario correctamente adaptado.

Por qué se deben medir la férula y la junta reales

Antes de ordenar un reemplazo, registre al menos tres dimensiones físicas: diámetro exterior del tubo, diámetro exterior de la brida del casquillo y diámetro interior de la junta. Si es posible, fotografíe también el casquillo existente junto a una regla y proporcione el dibujo original o la etiqueta del equipo.

También se debe identificar el estándar de conexión. Un comprador puede utilizar "Tri-Clamp" como descripción general mientras el equipo instalado sigue una geometría sanitaria particular ISO, DIN o específica del fabricante. Los tamaños nominales no se traducen perfectamente en todos los estándares.

La medición también protege contra una instalación heredada incorrecta. Copiar la etiqueta anterior del transmisor sin verificar la tubería puede repetir una discrepancia que ya causó la extrusión de la junta, un escalón interno o una limpieza difícil. Una verificación dimensional rápida es menos costosa que modificar una línea de proceso higiénica después de la entrega.

Diferencias clave entre transmisores de 1 y 1,5 pulgadas

La conexión cambia la forma en que el transmisor se adapta al proceso, la cantidad de diafragma que queda expuesta y la facilidad con la que se puede limpiar la cara mojada. No cambia todos los aspectos del rendimiento del transmisor y el efecto práctico depende del diseño real del diafragma y del casquillo.

Apertura de Procesos y Restricción de Flujo

Una conexión de 1 pulgada presenta una abertura interna más pequeña que una conexión de 1,5 pulgadas. En una línea pequeña ya diseñada con tubos de 1 pulgada, eso no es un problema; el transmisor debe coincidir con el orificio existente en lugar de agrandarlo innecesariamente. La conexión compacta puede adaptarse a patines de dosificación, sistemas piloto y circuitos de servicios públicos sin un adaptador.

Los problemas surgen cuando se introduce una abertura reducida en una línea de proceso más grande. Un reductor o una junta de tamaño insuficiente pueden crear un escalón donde se acumula el producto. En un puerto de presión con poco flujo continuo, esta bolsa puede retener jarabe, proteínas, sólidos de fermentación o solución de limpieza. La acumulación resultante puede retardar la respuesta de la presión y hacer que sea más difícil verificar el saneamiento.

Una conexión de 1,5 pulgadas proporciona más área abierta y generalmente crea una transición más suave en las principales líneas de procesos sanitarios. La desventaja es que la boquilla, el tubo y el casquillo de acoplamiento del equipo deben tener el tamaño correspondiente. No es útil especificar una conexión de transmisor más grande si el puerto del barco permanece a 1 pulgada.

Área del diafragma al ras

Un diafragma rasante se encuentra en o cerca del extremo de la conexión que mira hacia el proceso. Elimina el estrecho canal de presión que se encuentra en muchos transmisores industriales roscados, lo que reduce los lugares donde se pueden acumular productos viscosos.

La abertura más grande de una conexión de 1,5 pulgadas puede permitir un diafragma expuesto más grande, pero el nombre de la conexión por sí solo no garantiza el diámetro de detección activa. Algunos diseños colocan un diafragma más pequeño dentro de un casquillo más grande. Otros usan una membrana que cubre todo el rostro. Los compradores deben solicitar el dibujo dimensional y confirmar el diámetro real del diafragma húmedo.

El espesor del diafragma, el material, la estructura de soporte y el elemento sensor detrás de él afectan la respuesta y la resistencia a la sobrecarga. Por lo tanto, una membrana físicamente más grande no es automáticamente más precisa ni más duradera. Simplemente proporciona una interfaz potencialmente más abierta para el medio.

Rendimiento con medios viscosos o que contienen partículas

Para líquidos similares al agua y gases limpios, ambos tamaños pueden funcionar cuando el rango, el material y la conexión al proceso son correctos. La diferencia se hace más notoria con yogur, salsa, almíbar, nata, pasta cosmética, caldo de fermentación o líquidos que contienen partículas blandas.

Una abertura más amplia y completamente al ras le da al material pegajoso menos oportunidades de atravesar un hueco. También facilita que el flujo de limpieza llegue a toda la superficie mojada. Por esa razón, una conexión de 1,5 pulgadas suele ser la opción más tolerante para medios viscosos, especialmente en una línea que ya utiliza tubos de 1,5 pulgadas.

Aún así, el tamaño no puede compensar la mala geometría del diafragma. Un sensor empotrado detrás del casquillo puede sujetar el producto incluso cuando la abrazadera es grande. Para medios difíciles, especifique una cara verdaderamente al ras y revise el tamaño máximo de partícula, la viscosidad, el método de limpieza y la orientación con el proveedor.

Limpieza y operación CIP/SIP

Una conexión higiénica debe evitar grietas, roscas expuestas, cavidades profundas y escalones internos. Las caras de la férula deben alinearse y la junta debe comprimirse uniformemente sin sobresalir del proceso. El acabado de la superficie y la compatibilidad de las juntas son tan importantes como el tamaño nominal.

Durante la operación de limpieza in situ, la solución limpiadora debe hacer contacto con la cara del diafragma y el área circundante del sello. Una abertura más grande puede mejorar el acceso, pero sólo cuando el transmisor queda al ras con el casquillo de acoplamiento. Durante la operación de esterilización in situ, el transmisor, la junta, el líquido de llenado y el conjunto eléctrico deben tolerar la temperatura y duración de esterilización indicadas.

No describa un proceso únicamente como "CIP/SIP". Proporcione los productos químicos de limpieza, la concentración, la temperatura máxima, la duración del ciclo y la presión. Esos detalles determinan la compatibilidad del material húmedo y de las juntas. También muestran si se necesita una extensión de enfriamiento para proteger la electrónica del calor sostenido del proceso.

Espacio de instalación y compatibilidad de tuberías existentes

Una línea de 1 pulgada es útil cuando el diseño del patín es denso o el flujo del proceso es bajo. Sin embargo, la propia abrazadera puede ocupar casi el mismo espacio radial que la abrazadera utilizada en un casquillo de 1,5 pulgadas. Por lo tanto, el verdadero ahorro de espacio puede provenir de tubos y boquillas de equipo más pequeños, no de una abrazadera dramáticamente más pequeña.

Compruebe también el espacio axial. Un transmisor con pantalla, prensaestopas, aletas de refrigeración o una carcasa alta puede necesitar más espacio del que sugiere el tamaño de la abrazadera. El personal de mantenimiento necesita espacio para soltar la abrazadera, retirar el transmisor sin golpear las tuberías adyacentes e inspeccionar o reemplazar la junta.

Los adaptadores deben usarse con precaución. Un reductor puede resolver un desajuste mecánico pero puede introducir una cavidad o un cambio abrupto en el orificio. En el servicio sanitario, una conexión directa y del tamaño correcto suele ser más fácil de limpiar y documentar.

¿Cuándo debería elegir un transmisor Tri-Clamp de 1 pulgada?

Un transmisor Tri-Clamp de 1 pulgada tiene sentido cuando coincide con el equipo existente y el proceso no necesita una abertura más grande. Los candidatos típicos incluyen plataformas piloto o de laboratorio, equipos de dosificación, módulos de bioprocesos compactos, sistemas de filtración pequeños y líneas de servicios o productos de bajo flujo.

Elija la opción de 1 pulgada cuando se apliquen la mayoría de las siguientes condiciones:

• Se confirma que el casquillo y el tubo de acoplamiento son de 1 pulgada nominal según el mismo estándar de conexión.

• El espacio para las tuberías o la boquilla del equipo es limitado.

• El medio es limpio o moderadamente viscoso.

• El proceso no contiene partículas que puedan tapar una abertura más pequeña.

• El rango de presión y el diseño del diafragma están disponibles en el tamaño requerido.

• La línea más pequeña es intencional y no se agrega un reductor solo para adaptarse al instrumento.

Para rangos de presión muy bajos, verifique que el modelo seleccionado de 1 pulgada pueda proporcionar el alcance requerido sin temperatura excesiva o influencia de montaje. Los rangos de presión pequeños pueden ser más sensibles a la tensión del diafragma, la compresión de la junta y el desplazamiento cero. El ajuste dimensional puede ser correcto mientras que la configuración de medición no lo es.

¿Cuándo debería elegir un transmisor Tri-Clamp de 1,5 pulgadas?

Una conexión de 1,5 pulgadas se usa ampliamente en equipos de procesos de alimentos, bebidas, lácteos, elaboración de cerveza, fermentación, productos farmacéuticos, biotecnología y cuidado personal. Proporciona un orificio mayor que una conexión de 1 pulgada y, a menudo, admite una disposición de diafragma al ras más abierta.

Suele ser la opción más sólida cuando:

• La línea de proceso o la boquilla del recipiente ya mide 1,5 pulgadas.

• El producto es viscoso, pegajoso, fácil de cristalizar o contiene pequeñas partículas blandas.

• La limpieza CIP frecuente requiere una cara humedecida accesible y con un mínimo de grietas.

• El instrumento mide la presión del tanque o el nivel hidrostático a través de un puerto higiénico del recipiente.

• La instalación quiere un tamaño de conexión comúnmente utilizado en múltiples líneas de producción.

• Los equipos de mantenimiento necesitan una inspección visual más sencilla del área del diafragma y la junta.

La conexión más grande no es una actualización universal. La instalación de una unidad de 1,5 pulgadas a través de un reductor en una línea genuina de 1 pulgada agrega componentes y superficies de sellado sin mejorar necesariamente la medición. Primero haga coincidir el proceso, luego elija el diafragma, el rango y la electrónica.

¿Una Tri-Clamp más grande mejora la precisión de la medición?

No. El tamaño de la conexión y la precisión de la medición son especificaciones independientes. Un conector de 1,5 pulgadas puede mejorar la exposición a medios difíciles y reducir la posibilidad de acumulación, lo que puede ayudar a preservar una respuesta confiable en servicio. Por sí solo, no reduce el error especificado del transmisor.

La precisión depende principalmente de los siguientes factores:

• Elemento sensor: las tecnologías piezorresistiva de silicio, capacitiva cerámica y otras tienen diferentes características de amplitud, temperatura y sobrecarga.

• Rango de presión: un rango de tamaño correcto mantiene la presión de funcionamiento normal dentro de una porción útil del intervalo calibrado. Una gama innecesariamente amplia reduce la resolución práctica.

• Compensación de temperatura: los cambios de temperatura ambiente y del proceso pueden afectar el cero y el intervalo. El rango compensado especificado debe cubrir el funcionamiento real.

• Construcción del diafragma: el material, el espesor, el sistema de llenado y el soporte mecánico influyen en la respuesta, la sensibilidad y el comportamiento de sobrecarga.

• Esfuerzo de instalación: Los casquillos desalineados, una junta desigual o una fuerza de sujeción excesiva pueden generar tensión en el conjunto del diafragma y cambiar a cero, especialmente en rangos bajos.

• Calibración a cero: El transmisor debe ponerse a cero según las condiciones recomendadas por el fabricante después de la instalación y antes de la puesta en servicio.

Una pregunta de compra útil no es "¿Qué tamaño es más preciso?" sino "¿Qué conexión evita la acumulación y al mismo tiempo permite que el sensor y el rango calibrado cumplan con el error de medición total requerido?" Esa pregunta reúne el ajuste del proceso y el rendimiento de la medición en la misma decisión.

Cómo especificar un transmisor de presión Tri-Clamp

Una solicitud de cotización efectiva debe describir el proceso en lugar de enviar solo una foto y un tamaño nominal. La siguiente lista de verificación le brinda al proveedor suficiente información para confirmar la compatibilidad y preparar un dibujo dimensional preciso.

Indique también si el instrumento es para presión de línea, presión de tanque o nivel hidrostático. Una aplicación a nivel de tanque necesita la densidad del líquido, el nivel máximo y mínimo, la condición del recipiente y si el tanque está abierto o presurizado. Una aplicación de presión de línea necesita presión normal, posible sobrepresión y condiciones de funcionamiento de la bomba o válvula.

Cuando Nanjing Hangjia Electronic Technology Co., Ltd. (HIGHJOIN) revisa una solicitud de transmisor sanitario, una descripción completa del proceso es más útil que solo el nombre de la conexión. Permite comprobar el transmisor de presión sanitario seleccionado tanto en relación con el ajuste físico como con las condiciones de medición.

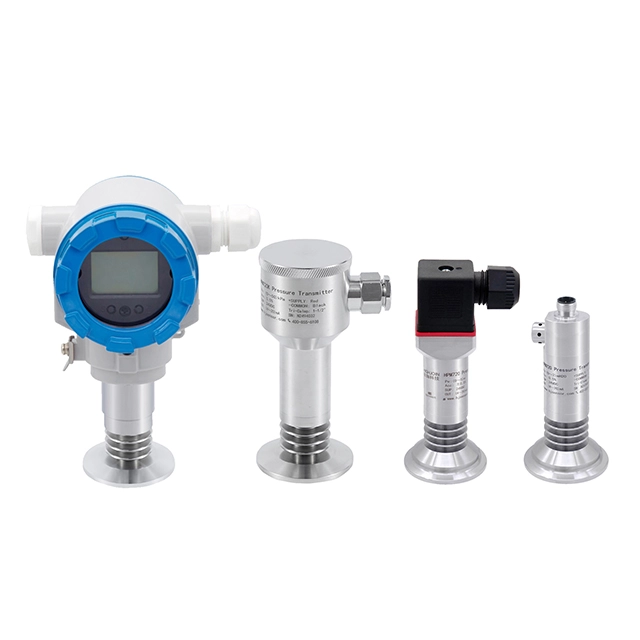

Transmisor de presión sanitario de triple abrazadera HPM720

El transmisor de presión sanitario HPM720 Tri-Clamp está diseñado alrededor de un diafragma al ras orientado hacia el proceso para una medición higiénica de presión y nivel. La información de producto estándar especifica conexiones Tri-Clamp de 1,5 y 2 pulgadas; otros requisitos de conexión deben confirmarse como un pedido personalizado en lugar de asumirse a partir del modelo estándar.

El conjunto húmedo utiliza acero inoxidable 316L y el transmisor emplea un núcleo de presión de silicio. Dependiendo de la configuración solicitada, se puede utilizar aceite de silicona o aceite de oliva como relleno para la transmisión de presión. El diafragma plano evita el estrecho paso de presión asociado con los puertos de presión roscados convencionales, lo que lo hace más adecuado para medios que pueden incrustarse, bloquearse o quedar atrapados en un hueco.

Las configuraciones eléctricas disponibles incluyen salidas de voltaje de dos cables de 4 a 20 mA, de 4 a 20 mA con HART y de tres cables, como 0 a 5 V o 0 a 10 V. Las aletas de enfriamiento opcionales pueden separar los componentes electrónicos de los medios de mayor temperatura. Su uso debe basarse en la temperatura de proceso, la temperatura ambiente y el ciclo de limpieza establecidos en lugar de agregarse automáticamente.

HIGHJOIN especifica configuraciones de presión absoluta y manométrica en múltiples rangos para el HPM720. Los compradores deben seleccionar el rango práctico más estrecho que aún cubra el funcionamiento normal, la presión de limpieza y las excursiones creíbles del proceso. El tamaño de la conexión, el rango, el fluido de llenado, la salida y la estructura de enfriamiento deben tratarse como una configuración en lugar de opciones de catálogo independientes.

Errores comunes de dimensionamiento e instalación

La mayoría de los problemas de Tri-Clamp se pueden prevenir cuando se mide el accesorio y se documentan las condiciones del proceso. Esté atento a estos errores recurrentes:

1. Realizar pedidos solo desde el diámetro exterior de la brida. Una brida de 50,5 mm puede corresponder a más de un tamaño nominal de tubo en un sistema sanitario común.

2. Suponiendo que cada 'Tri-Clamp' siga el mismo estándar. Los casquillos de apariencia similar pueden tener diferentes dimensiones o geometría de sellado.

3. Utilizar el orificio de junta incorrecto. Una junta que sobresale crea un saliente y puede atrapar el producto; Es posible que una abertura de gran tamaño no admita el sello deseado.

4. Seleccionar una conexión más grande solo por motivos de precisión. El tamaño de la conexión no reemplaza la selección correcta del rango o la compensación de temperatura.

5. Instalar un reductor directamente en el diafragma sin revisar la capacidad de limpieza. La transición puede crear un espacio muerto o restringir el flujo de limpieza.

6. Sujeción de casquillos desalineados. La desalineación puede dañar la junta, crear un escalón interno y transmitir tensión al conjunto del diafragma.

7. Aplicar fuerza de sujeción incontrolada. Apretar más allá de la recomendación de ajuste o junta puede distorsionar el sello y, en instrumentos sensibles de rango bajo, contribuir al desplazamiento cero.

8. Ignorar la orientación al proceso. Las bolsas que retienen aire, condensado o producto pueden retrasar la respuesta o crear un problema de limpieza.

9. No llegar a cero después de la instalación. Las condiciones de temperatura y montaje mecánico pueden cambiar el punto cero de su estado calibrado en banco.

10. Especificando sólo la temperatura normal del proceso. CIP o SIP pueden exponer el instrumento y la junta a una temperatura mucho más alta durante un período prolongado.

Antes de la puesta en servicio, inspeccione la conexión internamente siempre que el diseño del equipo lo permita. Las caras de la férula deben alinearse, la junta debe asentarse uniformemente sin invadir el orificio y el diafragma debe estar libre de abolladuras, marcas de herramientas o productos secos. Registre el rango del transmisor, la condición cero, el material de la junta y los límites de limpieza en la documentación de mantenimiento.

Conclusión

La elección correcta entre un transmisor de presión Tri-Clamp de 1 y 1,5 pulgadas comienza con la conexión de proceso instalada, no con una preferencia general por hardware más pequeño o más grande. Un conector de 1 pulgada se adapta a equipos compactos y líneas pequeñas cuando su diámetro interior es adecuado para el medio. Un conector de 1,5 pulgadas suele ser más tolerante en líneas higiénicas convencionales y con productos viscosos o propensos a acumulaciones.

Debido a que los dos tamaños pueden compartir un diámetro exterior de brida de abrazadera similar, los compradores deben verificar el diámetro exterior del tubo, el diámetro interior de la junta, la geometría del casquillo y el estándar de conexión. Una vez confirmado el ajuste físico, el rango de presión, el tipo de referencia, el diseño del diafragma, los materiales, el fluido de llenado, los límites de temperatura y la salida determinan si el transmisor medirá de manera confiable. Una abrazadera más grande puede mejorar el acceso al proceso; no puede corregir un sensor inadecuado o un rango especificado incorrectamente.

Preguntas frecuentes

¿Es lo mismo un Tri-Clamp de 1 pulgada que un Tri-Clamp de 1,5 pulgadas?

No. Se refieren a diferentes tamaños nominales de tubo y tienen diferentes aberturas internas. Bajo un sistema de tubos sanitarios común, ambos pueden usar una brida de abrazadera con un diámetro exterior cercano a 50,5 mm, lo que los hace lucir similares desde el exterior. Confirme el diámetro exterior del tubo y el diámetro interior de la junta antes de realizar el pedido.

¿Pueden los accesorios de 1 pulgada y 1,5 pulgadas usar la misma abrazadera?

Es posible que utilicen el mismo tamaño de abrazadera externa en algunos sistemas de accesorios sanitarios porque los diámetros exteriores de las bridas de los casquillos son similares. Eso no hace que los casquillos o las juntas sean intercambiables. El orificio interno y la abertura de la junta deben coincidir con el tamaño nominal de la línea y el estándar de conexión.

¿Un diafragma de 1,5 pulgadas proporciona mayor precisión?

No automáticamente. Una abertura de proceso más grande puede reducir la acumulación y permitir un diafragma expuesto más grande, pero la precisión especificada depende de la tecnología del sensor, el rango calibrado, la compensación de temperatura, la construcción del diafragma y la calibración. Revise la hoja de datos del transmisor en lugar de juzgar la precisión por el tamaño de la abrazadera.

¿Qué tamaño de Tri-Clamp es mejor para medios viscosos?

Una conexión de descarga de 1,5 pulgadas suele ser más tolerante porque proporciona una apertura más amplia y un acceso más fácil para la limpieza. La mejor opción aún depende del tamaño de la línea existente, la geometría real del diafragma, la viscosidad, el contenido de partículas y las condiciones CIP. Evite agregar un reductor innecesario únicamente para obtener una conexión de instrumento más grande.

¿Qué dimensiones se deben confirmar antes de realizar el pedido?

Confirme el tamaño nominal del tubo, el diámetro exterior del tubo, el diámetro exterior de la brida del casquillo, el diámetro interior de la junta, el estándar de conexión y la apertura real del diafragma. Un dibujo dimensional o una fotografía clara con medidas es útil al reemplazar un instrumento antiguo.

¿Se puede instalar un transmisor de 1,5 pulgadas en una línea de 1 pulgada con un adaptador?

A veces se puede instalar mecánicamente con un reductor sanitario, pero el adaptador puede crear una transición interna o un bolsillo. Revise la capacidad de limpieza, el espacio disponible, la respuesta y el drenaje antes de usar un adaptador. Una conexión directa adaptada a la línea suele ser más sencilla.

¿Se debe recalibrar el transmisor después de la instalación?

Como mínimo, verifique y ajuste el cero de acuerdo con las instrucciones del fabricante después de montar el transmisor. Los rangos de baja presión son particularmente sensibles a la posición de instalación, la compresión de la junta y la temperatura. La frecuencia de calibración completa debe seguir la criticidad del proceso, los procedimientos de calidad y la deriva observada.
