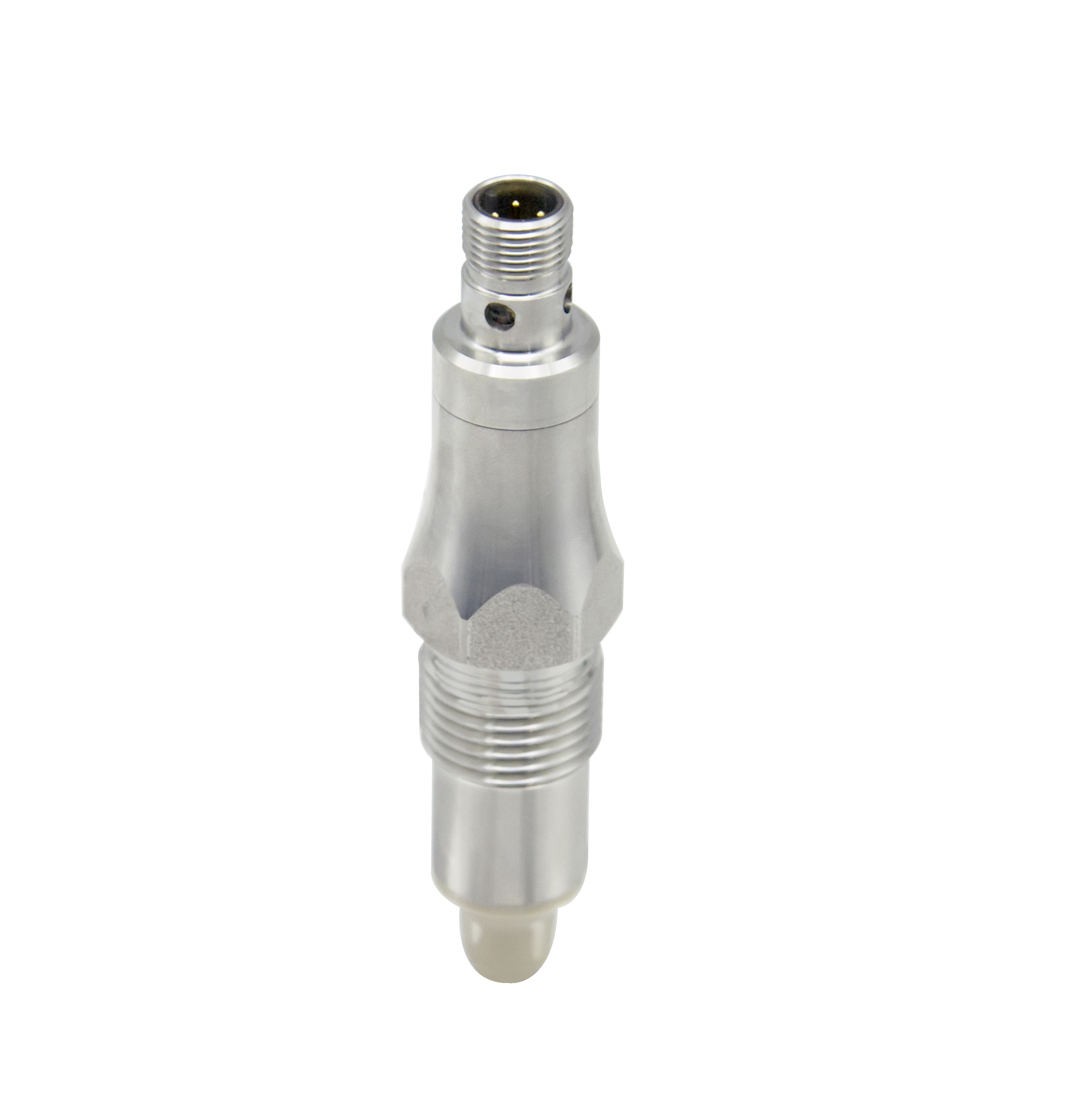

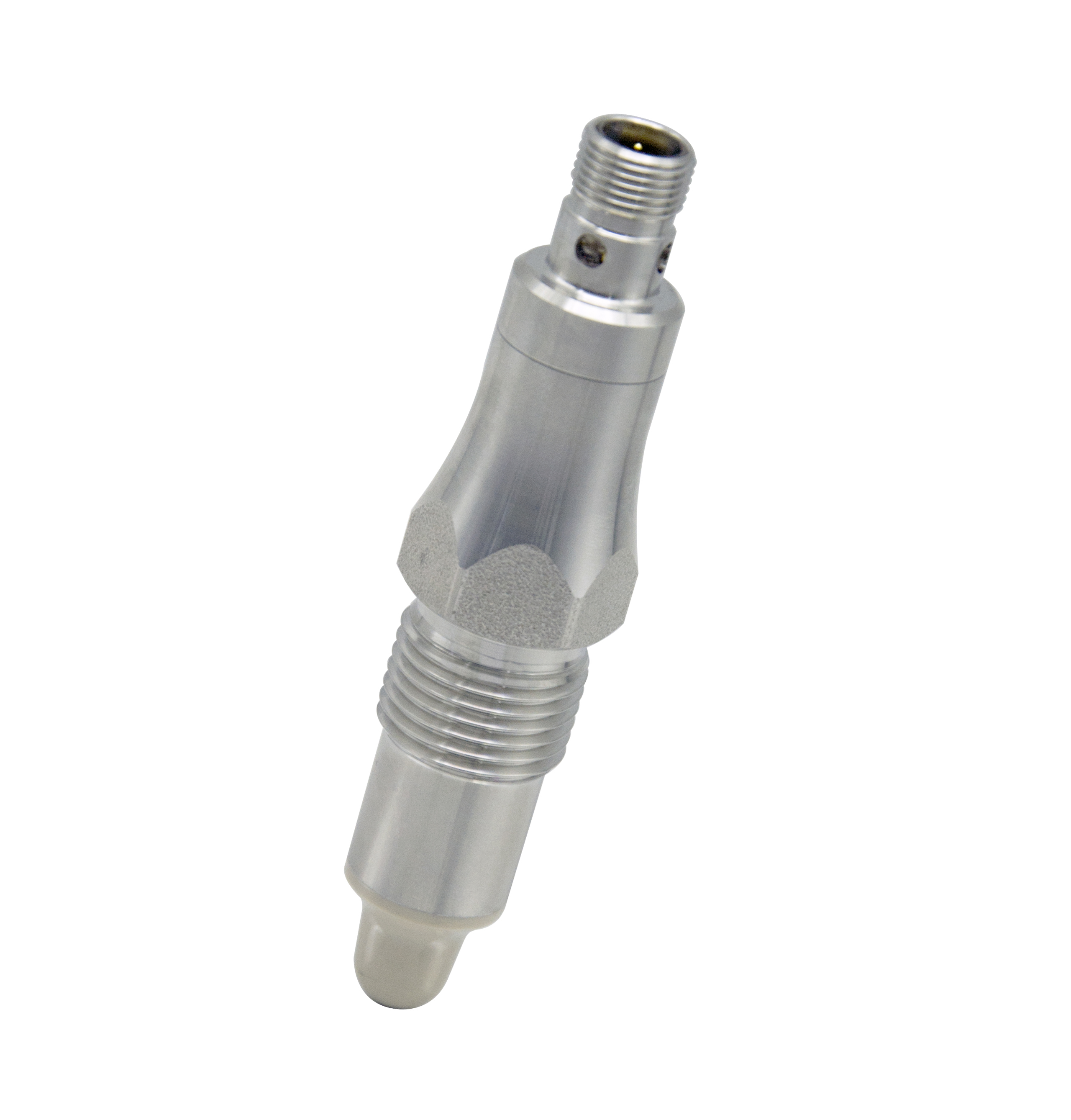

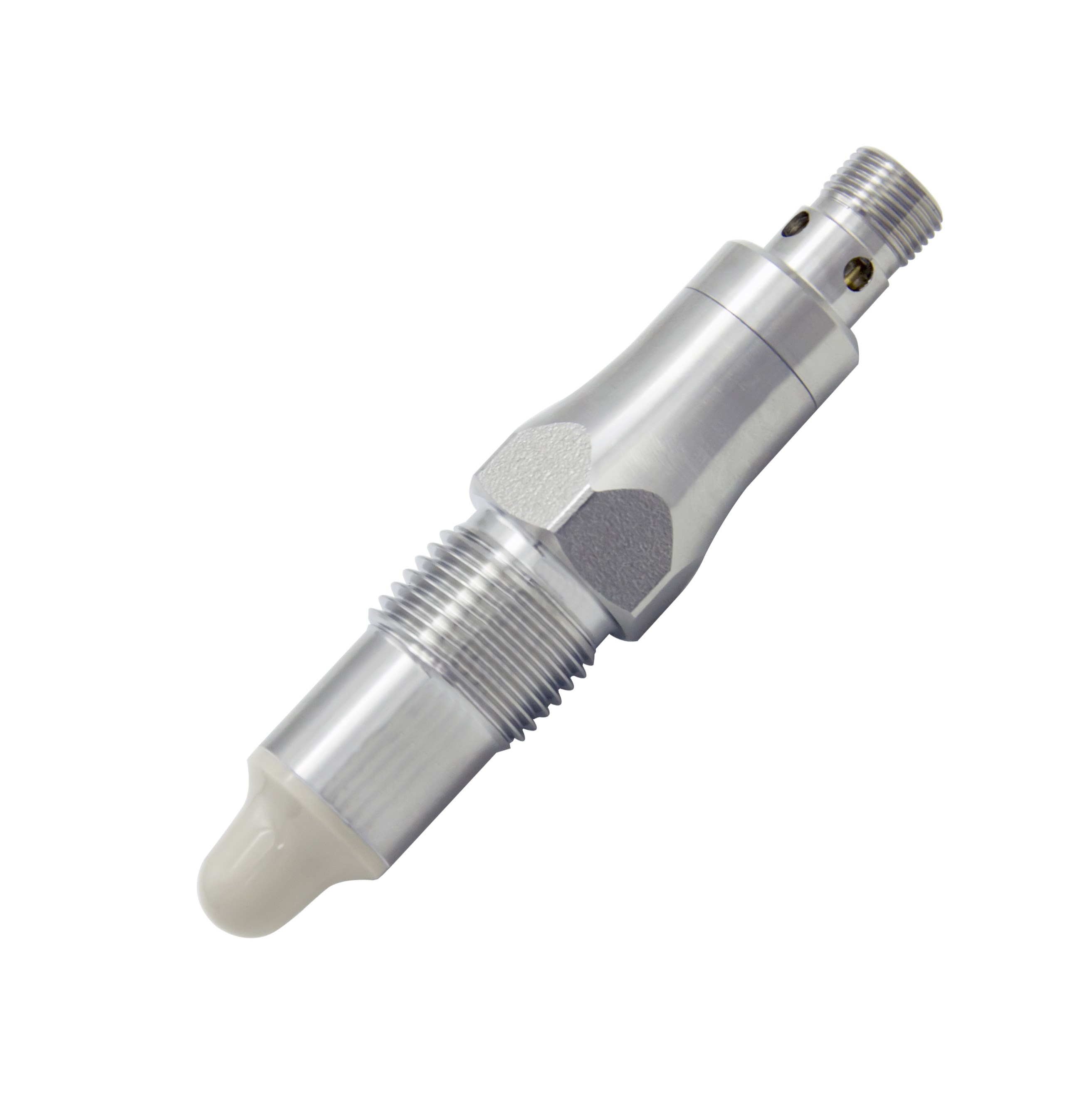

HWM11 Interruptor de Nivel para Microondas para Líquidos, para Sólidos

Descarga de hoja de datos:
HWM11 Microwave level switch-Datasheet-V26.1.pdf

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción general

El interruptor de nivel de microondas determina el valor de capacitancia al final del sensor y el valor de la constante dieléctrica del medio a través de un campo eléctrico de alta frecuencia. Dado que el valor de la constante dieléctrica del aire es diferente al del medio, se pueden identificar dos estados: cubierto y descubierto. En circunstancias normales, la luz indicadora está apagada para indicar que está descubierto, y la luz indicadora siempre está encendida para indicar que está cubierto y el interruptor está encendido.

Este producto tiene las características de estructura compacta, fuerte rendimiento anticolgante, buena estabilidad y amplia aplicación de medios.

Características

No se ve afectado por la espuma, puede detectar espuma y también puede penetrar la espuma para detectar líquido debajo de la espuma, detección estable.
Puede utilizar el operador portátil para configurar el umbral de alarma en el sitio y ver el valor medido
Puede detectar eficazmente lodos conductores adhesivos, agua pura, polvo metálico, polvo plástico, polvo ultrafino, etc.

Parámetros técnicos

Rendimiento general
Principio de medición	frecuencia de barrido
Histéresis de medición	±1mm
Características medias	CC≥1,5
Tiempo de respuesta	0,2 s
tiempo de amortiguación	0~5s(Configurable)
Repetibilidad	± 5 mm
Condiciones de trabajo
Temperatura de trabajo media	-20~80 ℃ (estándar) Tipo de alta temperatura hasta 235 ℃ (personalizado)
Presión de trabajo	-0,1~ +10MPa
Conexión de proceso
Tipo de instalación	Instalación estándar; Instalación inversa;
Rugosidad de la superficie en contacto con el líquido.	Ra< 0,8 µm
Material mojado	OJEADA +SS304 /316L
Hilo de instalación	G1/2'' (M) o personalizado
Longitud de la sonda (incluye hilo)	Solo para tipo estándar: 50 mm, 100 mm, 150 mm, 200 mm, 250 mm
Condición ambiental
Nivel de protección	IP67
Humedad	<98% HR, con condensación
Temperatura ambiente	Tipo de salida de cable: -25~70 ℃ Tipo de conector M12: -40~85 ℃
Temperatura de almacenamiento	Tipo de salida de cable: -25~70 ℃ Tipo de conector M12: -40~85 ℃
Señal de salida
Señal de salida	NPN, PNP, Relé SPST
Caída de voltaje de salida	PNP: 1,5 ± 0,5 V, Rcarga = 10 k NPN: 1,5 ± 0,5 V, Rcarga = 10 k
Corriente de salida	20 mA (típico); 150 mA (opcional)
Corriente de fuga	<100uA
Protección contra cortocircuitos de salida	con
Conexión eléctrica
Conexión eléctrica	M12-4P, con cable de conexión 4x0,5mm2
Fuente de alimentación
Fuente de alimentación	12 ~ 30VDC
hora de inicio	<1s
Corriente de suministro (sin carga)	8mA (típico）；40mA (máximo)
Rugosidad de la superficie mojada	Ra< 0,8 µm
Conexión eléctrica	M12-4P
Señal de salida	NPN/PNP 1,5 ±0,5 V, Rcarga = 10 k Relé SPST
Protección contra polaridad inversa	Sí
Resistencia dieléctrica	500 VCA
Configuración predeterminada de fábrica
tiempo de amortiguación	0s
Parámetro del punto de alarma AL1	250 (medio de baja constante dieléctrica) 550 (medio a base de agua) 720 (lodo conductor) Alarma de salida cuando ≥AL1
Valor de medición PV	0~1000, después de la calibración: 100: Sonda en el aire 800: Sonda en agua del grifo
Histéresis de alarma	25
Protección	Los parámetros no se pueden modificar antes de desbloquearse.
