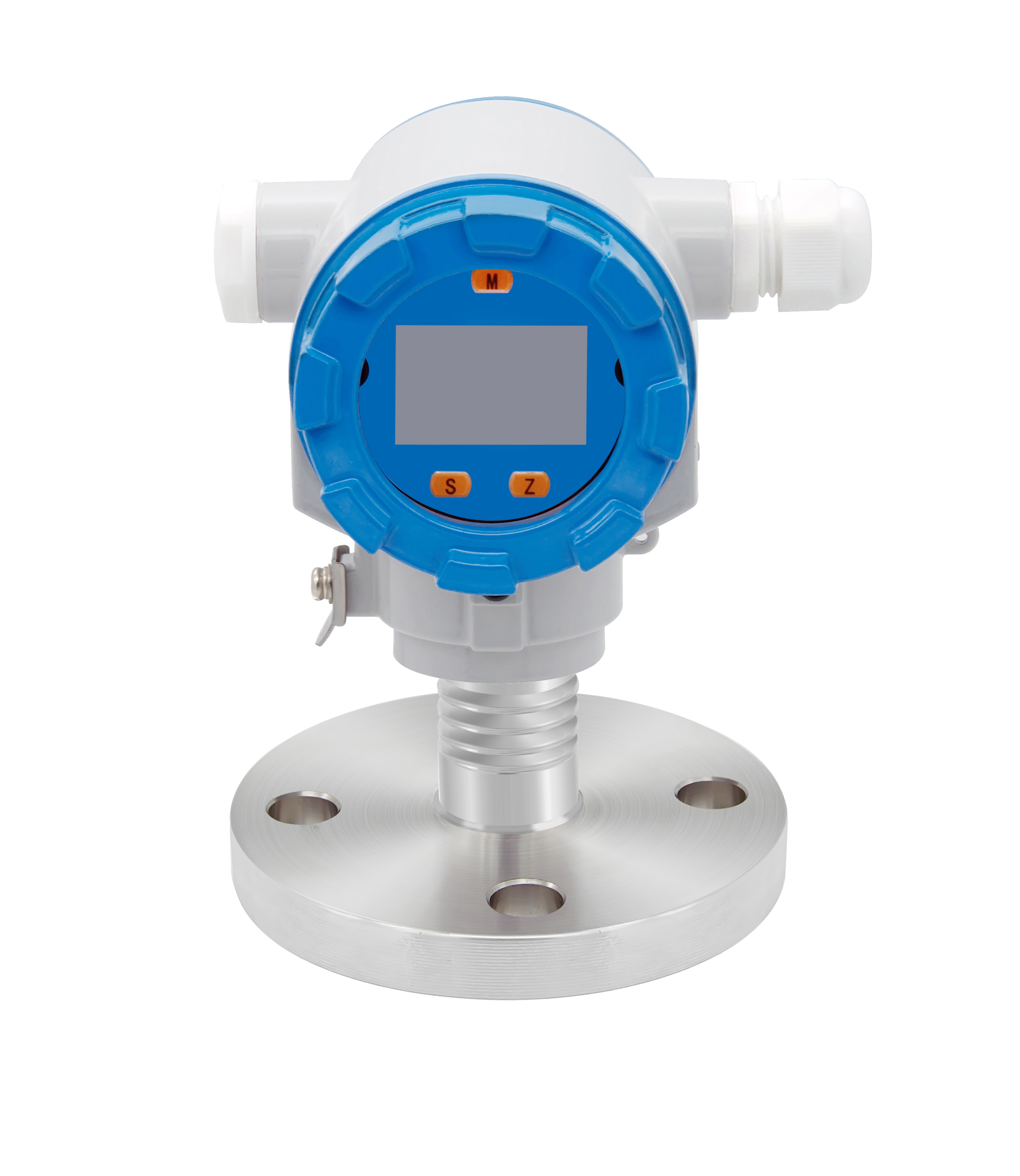

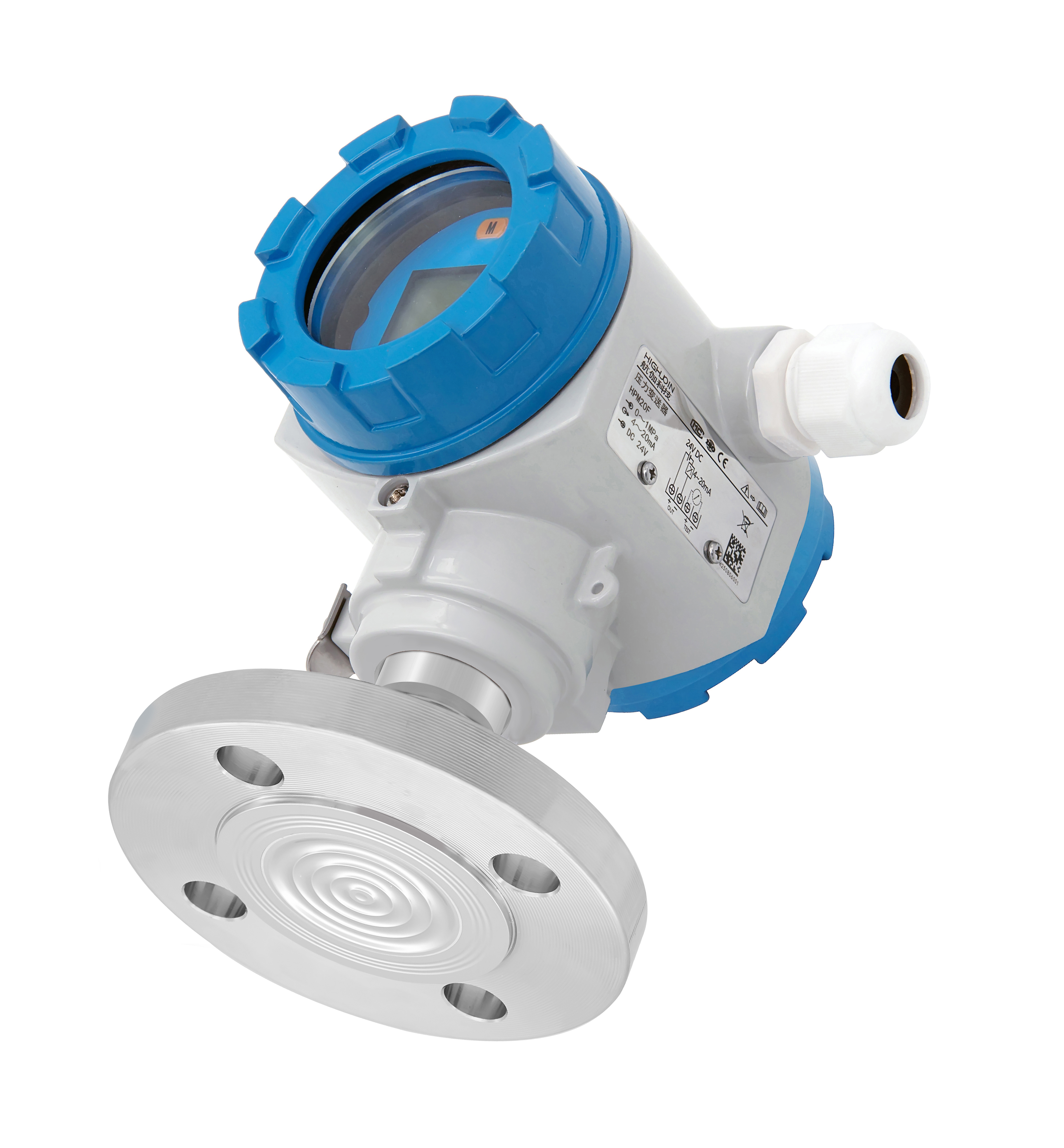

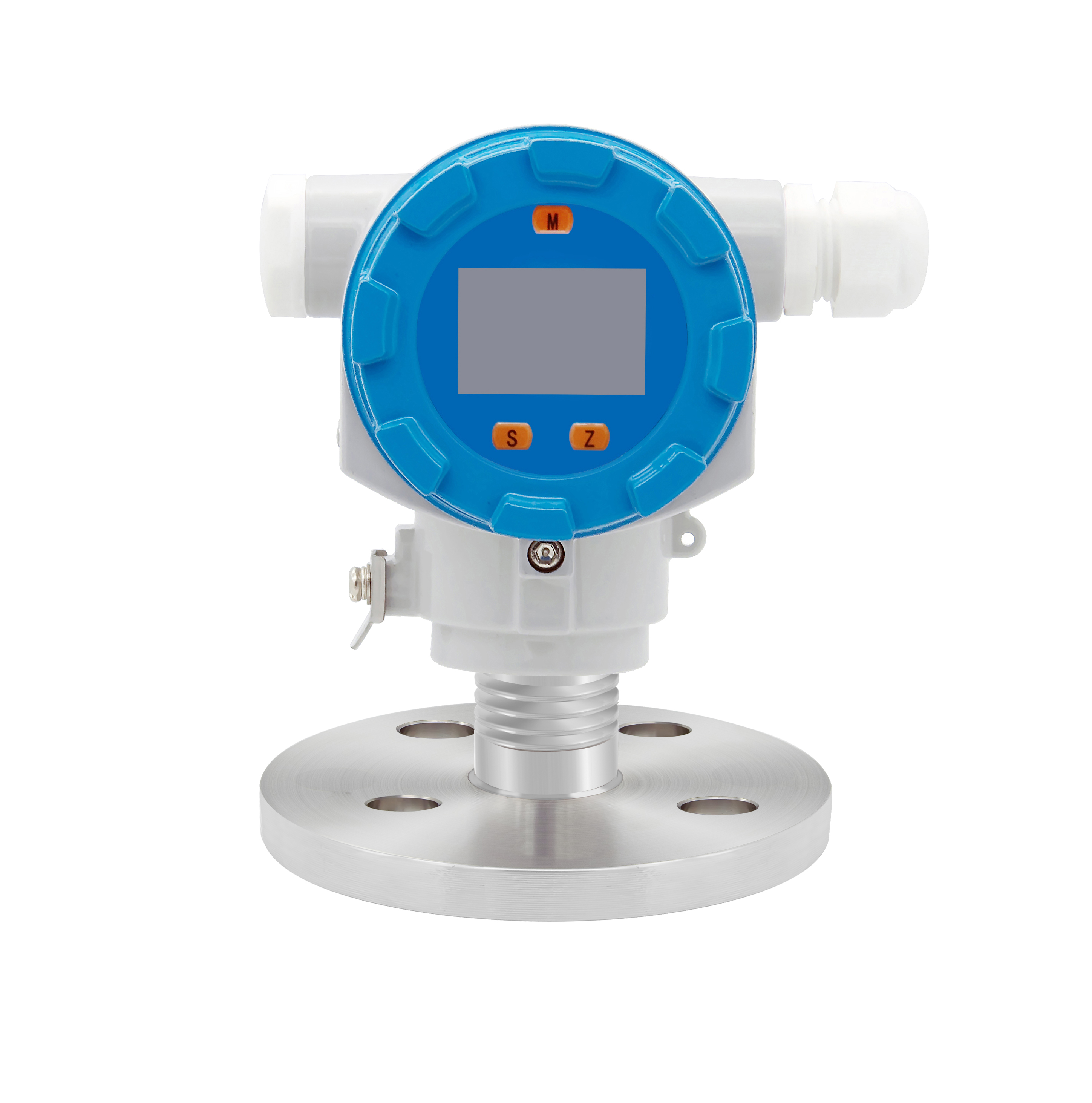

El transmisor de presión de diafragma con brida HPM20F utiliza una interfaz de brida estándar internacional para una fácil instalación en campo.Cuenta con tecnología avanzada e incorpora un sensor de presión piezorresistivo de silicio altamente estable y confiable como componente de medición de señal.El sensor se somete a pruebas automáticas y ajuste láser para garantizar una amplia compensación de temperatura.Este producto ofrece un rendimiento estable y confiable, habiendo superado con éxito pruebas rigurosas y pruebas de envejecimiento a largo plazo.El HPM20F está diseñado para cumplir con los requisitos de resistencia a la corrosión e higiene, lo que lo hace adecuado para la medición de presión en diversas industrias, incluidas maquinaria, metalurgia, petroquímica, generación de energía, procesamiento de alimentos y productos farmacéuticos.
El transmisor de presión de diafragma con brida HPM20F utiliza una interfaz de brida estándar internacional para una fácil instalación en campo.Cuenta con tecnología avanzada e incorpora un sensor de presión piezorresistivo de silicio altamente estable y confiable como componente de medición de señal.El sensor se somete a pruebas automáticas y ajuste láser para garantizar una amplia compensación de temperatura.Este producto ofrece un rendimiento estable y confiable, habiendo superado con éxito pruebas rigurosas y pruebas de envejecimiento a largo plazo.El HPM20F está diseñado para cumplir con los requisitos de resistencia a la corrosión e higiene, lo que lo hace adecuado para la medición de presión en diversas industrias, incluidas maquinaria, metalurgia, petroquímica, generación de energía, procesamiento de alimentos y productos farmacéuticos.
Solicitud
Diseñado para medir fluidos corrosivos.
Adecuado para medios propensos a obstruirse debido a suspensiones sólidas o alta viscosidad.
Ideal para medios que pueden cristalizar o solidificarse en el tubo de presión.
Permite lavar el puerto de presión para evitar la contaminación del medio.
Cumple altos estándares de higiene para evitar la contaminación.
Solicitud
Diseñado para medir fluidos corrosivos.
Adecuado para medios propensos a obstruirse debido a suspensiones sólidas o alta viscosidad.
Ideal para medios que pueden cristalizar o solidificarse en el tubo de presión.
Permite lavar el puerto de presión para evitar la contaminación del medio.
Cumple altos estándares de higiene para evitar la contaminación.
Características
Ofrece una variedad de materiales para el diafragma de aislamiento, con un alto nivel de resistencia a la corrosión.
Diseñado con un estilo higiénico para una fácil limpieza sin áreas inaccesibles.
Construido con una carcasa de aleación de aluminio, con protección IP65 contra ingreso.
Equipado con una pantalla de campo, salida de señal de 4-20 mADC y varias otras señales de comunicación.
Incluye protección contra inversión de polaridad, sobrecorriente y sobretensión.
Permite el ajuste a escala cero y a escala completa.
Proporciona una fuerte inmunidad a las interferencias y garantiza la estabilidad a largo plazo.
Características
Ofrece una variedad de materiales para el diafragma de aislamiento, con un alto nivel de resistencia a la corrosión.
Diseñado con un estilo higiénico para una fácil limpieza sin áreas inaccesibles.
Construido con una carcasa de aleación de aluminio, con protección IP65 contra ingreso.
Equipado con una pantalla de campo, salida de señal de 4-20 mADC y varias otras señales de comunicación.
Incluye protección contra inversión de polaridad, sobrecorriente y sobretensión.
Permite el ajuste a escala cero y a escala completa.
Proporciona una fuerte inmunidad a las interferencias y garantiza la estabilidad a largo plazo.
Parámetros técnicos
Medio de medición | Líquido, gas, vapor |
Rango de presión | 0~20kPa...10MPa |
Sobrecarga | 1,5 veces el rango de presión de escala completa |
Tipo de presión | Calibre, calibre absoluto o sellado |
Exactitud | ±0,5% FS |
Estabilidad a largo plazo | ±0,2 %FS/año |
Coeficiente de temperatura de cero | ±0.03%FS/℃(Referencia 25℃) |
Coeficiente de temperatura de escala completa | ±0.03%FS/℃(Referencia 25℃) |
Temperatura de trabajo | -30~85℃ |
Voltaje de suministro | 24 VCC (12~30 V) |
Señal de salida | 4~20mADC o personalizado |
Modo de salida | Dos hilos, tres hilos |
Resistencia de carga | ≤(U-12)/0,20Ω |
Resistencia de aislamiento | 100 MΩ, 500 VCC |
Protección de ingreso de Shell | IP65 |
Conexión eléctrica | Cable blindado dedicado |
Parámetros técnicos
Medio de medición | Líquido, gas, vapor |
Rango de presión | 0~20kPa...10MPa |
Sobrecarga | 1,5 veces el rango de presión de escala completa |
Tipo de presión | Calibre, calibre absoluto o sellado |
Exactitud | ±0,5% FS |
Estabilidad a largo plazo | ±0,2 %FS/año |
Coeficiente de temperatura de cero | ±0.03%FS/℃(Referencia 25℃) |
Coeficiente de temperatura de escala completa | ±0.03%FS/℃(Referencia 25℃) |
Temperatura de trabajo | -30~85℃ |
Voltaje de suministro | 24 VCC (12~30 V) |
Señal de salida | 4~20mADC o personalizado |
Modo de salida | Dos hilos, tres hilos |
Resistencia de carga | ≤(U-12)/0,20Ω |
Resistencia de aislamiento | 100 MΩ, 500 VCC |
Protección de ingreso de Shell | IP65 |
Conexión eléctrica | Cable blindado dedicado |
