Optimice la precisión de la medición del flujo con nuestros medidores de flujo. Diseñados para brindar precisión y confiabilidad, nuestros medidores brindan lecturas precisas de los caudales de fluidos en tuberías y canales. Ya sea que esté monitoreando el flujo de agua en sistemas de riego o midiendo el flujo de productos químicos en procesos de fabricación, nuestros medidores de flujo ofrecen un rendimiento constante y datos procesables para mejorar la eficiencia y la gestión de recursos. Confíe en nuestros medidores para satisfacer sus necesidades de medición de flujo con precisión y confiabilidad incomparables.

Medidor de flujo

La medición precisa del flujo es esencial para el control de procesos, procesamiento de lotes, contabilidad de energía y transferencia de custodia. Un medidor de flujo defectuoso puede causar desperdicio de producto, lotes fuera de especificaciones o fugas no detectadas.

Aquí descubrirá medidores de flujo industriales para líquidos, gases y vapor, desde diseños electromagnéticos y de vórtice hasta turbinas, engranajes y áreas variables. En esta página, lo ayudamos a elegir el principio de medición, el tamaño de línea y la señal de salida correctos para que sus datos de flujo sean confiables, repetibles y fáciles de mantener.

¿Qué es un medidor de flujo?

Un medidor de flujo es un instrumento que mide el caudal volumétrico o másico de un fluido que se mueve a través de una tubería o canal abierto. Convierte el flujo en una señal eléctrica (4‑20 mA, pulsada o digital) o una lectura local.

Diferentes aplicaciones requieren diferentes tecnologías de detección. Los caudalímetros industriales más comunes se dividen en varias categorías:

• Medidores de flujo electromagnéticos: miden el voltaje inducido cuando un líquido conductor se mueve a través de un campo magnético. Sin piezas móviles, sin caída de presión, ideal para agua, aguas residuales, lodos y ácidos corrosivos.

• Medidores de flujo de turbina: utilizan un rotor que gira libremente cuya velocidad es proporcional al flujo. Alta precisión, buena repetibilidad, ideal para líquidos limpios y de baja viscosidad (agua, combustibles, productos químicos).

• Medidores de flujo de vórtice: detectan la frecuencia de los vórtices generados por un cuerpo farol. Apto para líquidos, gases y vapor, sin partes móviles y con amplio rango de regulación.

• Medidores de flujo de engranajes (desplazamiento positivo): miden el volumen de fluido atrapado entre los engranajes engranados. Extremadamente preciso para líquidos lubricantes y de alta viscosidad (aceites, combustibles, jarabes).

• Medidores de flujo de área variable (rotámetro): un flotador se eleva en un tubo cónico en proporción al flujo. Sencillo, de bajo coste, ideal para líneas pequeñas y caudales bajos, utilizado frecuentemente con gases o líquidos limpios.

• Medidores de flujo másico (Coriolis): miden el flujo másico directamente detectando la fuerza de Coriolis. Máxima precisión, apto para todo, desde gases hasta líquidos muy viscosos, pero más caro.

Tipos de medidores de flujo que ofrecemos

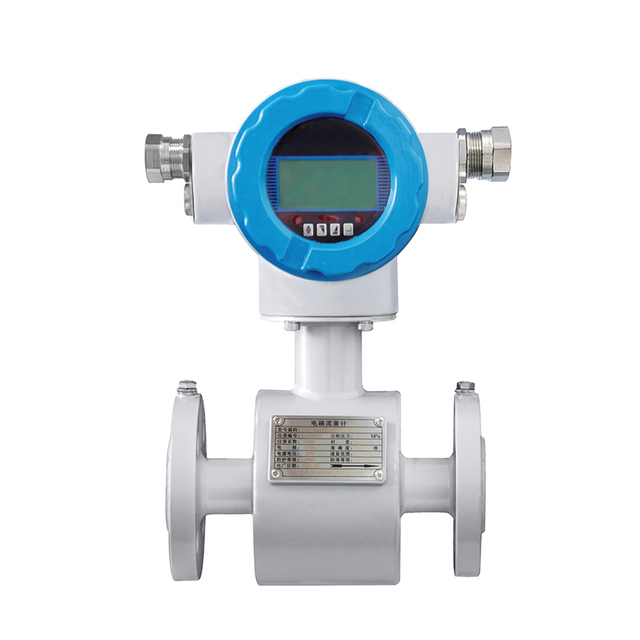

Medidor de flujo electromagnético (HFM100)

El HFM100 funciona según la ley de Faraday: un fluido conductor que se mueve a través de un campo magnético induce un voltaje proporcional a la velocidad. No tiene partes móviles, no tiene caída de presión y no se ve afectado por la densidad, la viscosidad, la temperatura o la presión. Los materiales del revestimiento y del electrodo (PTFE, PU, ​​316L, Hastelloy, titanio) se pueden adaptar a medios agresivos.

Mejor cuando necesitas:

• Medición de líquidos conductores (≥20 µS/cm): agua, aguas residuales, ácidos, álcalis, lodos, pulpa.

• Sin obstrucciones, cero pérdida de presión, requisito mínimo de tubería recta.

• Tamaños desde DN6 a DN3000, con convertidor integrado o remoto.

• Salidas: 4‑20 mA, pulso, RS485, HART. Versión a prueba de explosiones disponible.

Medidor de flujo de turbina (HFM90 / HFM900)

Un medidor de flujo de turbina utiliza un rotor de múltiples palas montado en la corriente de flujo. El fluido hace que el rotor gire a una velocidad proporcional a la velocidad del flujo. Un captador magnético detecta el paso de las palas y genera una señal de pulso. El factor del medidor (factor k) se utiliza para convertir pulsos en volumen. Ofrece excelente repetibilidad y precisión (±1% a ±0,5%).

Mejor cuando necesitas:

• Líquidos limpios y de baja viscosidad (agua, diésel, gasolina, aceites ligeros, productos químicos).

• Alta precisión y respuesta rápida para transferencia de custodia o procesamiento por lotes.

• Compacto, ligero, fácil de instalar y mantener.

• Tamaños desde DN4 hasta DN200 (roscado o bridado). Salida opcional de 4‑20 mA o RS485.

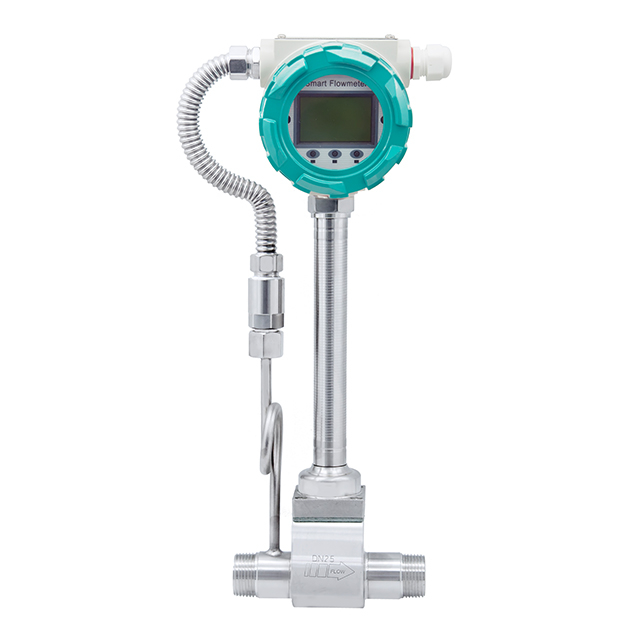

Medidor de flujo de vórtice (HFM200)

El HFM200 se basa en el principio de la calle de vórtices de Kármán. Un cuerpo de farol (prisma triangular) colocado en el flujo genera vórtices alternos aguas abajo. La frecuencia de la formación de vórtices es directamente proporcional a la velocidad del flujo y se detecta mediante un sensor piezoeléctrico o capacitivo. Mide líquidos, gases y vapor sin partes móviles.

Mejor cuando necesitas:

• Un contador tanto para líquido como para gas y vapor, especialmente para el control de energía (vapor, aire comprimido).

• Alta temperatura hasta 350 °C y presión hasta 4 MPa.

• Construcción robusta, totalmente de acero inoxidable, sin piezas móviles.

• Salidas: pulso (frecuencia), 4‑20 mA, RS485, HART.

Medidor de flujo de engranajes (desplazamiento positivo) – HFM650

El HFM650 utiliza un par de engranajes mecanizados con precisión. A medida que el fluido pasa a través de la cámara, hace girar los engranajes y cada rotación desplaza un volumen fijo. El número de rotaciones se cuenta (mediante efecto Hall o interruptor de láminas) y se convierte en flujo total. Proporciona una precisión excepcional (±0,5 % de la lectura) y repetibilidad (±0,1 %), incluso con flujos muy bajos.

Mejor cuando necesitas:

• Líquidos lubricantes de alta viscosidad (aceite hidráulico, diésel, lubricantes, jarabes, asfalto).

• Alta precisión y excelente repetibilidad para dosificación o mezcla.

• Amplio rango de viscosidad (5 mm²/s a 500 mm²/s): se puede personalizar para mayor.

• Tamaños desde DN2 a DN32, presiones hasta 400 bar (personalizado), materiales 304/316L.

Medidor de flujo de área variable (rotámetro de tubo metálico) – HFM400

El HFM400 es un rotámetro clásico: un flotador se eleva en un tubo cónico verticalmente hasta que la fuerza del fluido ascendente equilibra su peso. La posición flotante se transmite mediante acoplamiento magnético a un puntero o a un transmisor de 4‑20 mA. Es totalmente metálico, apto para altas temperaturas y presiones, y funciona con líquidos, gases y vapor.

Mejor cuando necesitas:

• Caudales bajos y tamaños de tubería pequeños (DN15 a DN150).

• Simple, confiable, no requiere alimentación externa para indicación local.

• Alta temperatura (hasta 350 °C) y presión (hasta 20 MPa).

• Solución económica para monitoreo de líneas secundarias o bypass.

Medidor de flujo másico (Coriolis): vea nuestra línea de productos dedicada

Aunque no se detalla en este documento, también ofrecemos medidores de flujo másico Coriolis para medición directa de flujo másico, densidad y concentración. Contáctenos para más información.

Comparación rápida

Aplicaciones de medidores de flujo por industria

Agua y aguas residuales

Agua tratada, agua cruda, lodos y productos químicos. Los medidores de flujo electromagnéticos (HFM100) son la primera opción porque no tienen partes móviles, no tienen caída de presión y funcionan bien con medios sucios o conductores. Para líneas de agua limpia, se pueden utilizar medidores de turbina (HFM90).

Petróleo y combustible / Hidráulica

Diesel, gasolina, aceite lubricante, aceite hidráulico. Los medidores de flujo de engranajes (HFM650) brindan la alta precisión necesaria para el llenado, la mezcla y los bancos de pruebas de motores. Los contadores de turbina también se utilizan para medir el consumo de combustible.

Gestión de vapor y energía

Vapor de caldera, condensados ​​y aceite térmico. Los medidores de flujo Vortex (HFM200) son ideales porque manejan altas temperaturas y presiones y miden vapor tanto saturado como sobrecalentado. Los medidores de área variable (HFM400) se pueden utilizar para líneas de vapor pequeñas.

Química y petroquímica

Ácidos, álcalis, solventes y lodos corrosivos. Los medidores electromagnéticos con revestimiento de PTFE y electrodos de tantalio (HFM100) resisten ataques. Para la inyección de aditivos de bajo flujo, son adecuados los medidores de engranajes (HFM650) o los rotámetros (HFM400).

Comida y bebida

Jarabes, aceites comestibles, lácteos y agua de elaboración. Los medidores de engranajes (HFM650) manejan productos viscosos con precisión. Para líquidos conductores como zumo de frutas o salmuera, los medidores electromagnéticos son higiénicos con abrazaderas sanitarias. Los medidores de turbina se utilizan para agua o bebidas ligeras.

Cómo elegir el medidor de flujo adecuado

Identificar las propiedades del fluido.

• Líquido conductor (≥20 µS/cm): el electromagnético suele ser la mejor opción (sin piezas móviles, sin caída de presión).

• Líquido limpio y de baja viscosidad (agua, combustible, aceite ligero): turbina o engranaje.

• Líquido lubricante o de alta viscosidad (aceite, jarabe, asfalto) – medidor de engranajes (PD).

• Gas o vapor: vórtice o área variable.

• Agresivo/corrosivo: electromagnético con revestimiento y electrodos adecuados, o vórtice totalmente metálico con partes húmedas de Hastelloy.

Considere el rango de flujo y el tamaño de la tubería

• Líneas pequeñas (≤DN50) y caudales bajos → engranaje, área variable o turbina pequeña.

• Líneas medianas a grandes (≥DN50) y líquidos limpios → electromagnéticas o de turbina.

• Líneas con caudales cambiantes → vórtice (reducción amplia) o electromagnéticas.

Precisión y repetibilidad

• Transferencia de custodia o procesamiento por lotes: engranaje (±0,5 % de la lectura) o turbina de alta precisión.

• Control general del proceso: electromagnético (±0,5 % de la velocidad) es suficiente.

• Monitoreo de energía (vapor, aire) – vórtice (±1% de la velocidad).

Restricciones de instalación

• Longitud mínima de tubería recta: lo electromagnético y los vórtices son tolerantes (5D aguas arriba, 3D aguas abajo).

• Energía disponible: el área variable no requiere energía para indicación local; otros necesitan 24 VCC o 220 VCA.

• Caída de presión: los electromagnéticos y los vórtices tienen una caída de presión muy baja; Los medidores de marcha tienen caída moderada, área variable más alta.

Salida y conectividad

• 4‑20 mA para transmisión analógica estándar.

• Pulso/frecuencia para totalizar o introducir en un contador.

• RS485/Modbus para redes digitales.

• HART para configuración y diagnóstico inteligentes.

Preguntas frecuentes sobre medidores de flujo

¿Cuál es la diferencia entre medición de flujo volumétrico y másico?

Los caudalímetros volumétricos (de turbina, de vórtice, electromagnéticos, de engranajes) miden el volumen por unidad de tiempo (m³/h, L/min). Los medidores de flujo másico (Coriolis) miden la masa por unidad de tiempo (kg/h), que es independiente de la temperatura y la presión. Si la temperatura o presión de su proceso cambia significativamente, el flujo másico es más preciso. Para la mayoría de aplicaciones de líquidos con densidad estable, el flujo volumétrico es adecuado.

¿Puedo utilizar un caudalímetro de turbina para vapor o gas?

No, los medidores de turbina están diseñados para líquidos limpios. El vapor y el gas tienen una densidad mucho menor y no harían girar el rotor de manera confiable. Utilice un medidor de flujo de vórtice para vapor, gas y líquidos.

¿Cómo funciona un caudalímetro magnético?

Aplica un campo magnético a través de una sección de tubería no conductora. Cuando fluye un líquido conductor, induce un voltaje proporcional a la velocidad del flujo. Los electrodos en la pared de la tubería captan el voltaje. El medidor no entra en contacto con el fluido (solo lo hacen el revestimiento y los electrodos), por lo que es ideal para lodos corrosivos o abrasivos.

¿Qué es el factor K en medidores de turbina?

El factor K es el número de pulsos generados por unidad de volumen (por ejemplo, pulsos por litro o por metro cúbico). Se determina durante la calibración de fábrica. Usted ingresa este valor en la pantalla o en el PLC para convertir los pulsos sin procesar en caudal y volumen total.

¿Qué caudalímetro funciona mejor para líquidos de alta viscosidad (p. ej., 500 cSt)?

Los medidores de flujo de desplazamiento positivo (engranajes) son la mejor opción. No dependen de la creación de una caída de presión a través de un pequeño orificio; en cambio, miden volúmenes discretos. Los medidores de engranajes mantienen una alta precisión incluso con caudales muy bajos y viscosidades altas. Los medidores electromagnéticos también funcionan para líquidos viscosos conductores, pero requieren un flujo turbulento para una medición precisa.

¿Necesito un filtro antes de un medidor de flujo?

Sí, para los medidores de turbina y engranajes, se recomienda encarecidamente un colador o filtro (tamaño de malla 20‑60) para evitar que los desechos dañen el rotor o los engranajes. Para medidores electromagnéticos y de vórtice, no es necesario un filtro para el medidor en sí, pero puede ser necesario para el proceso.

¿Por qué elegir nuestros medidores de flujo?

Fabricamos una gama completa de tecnologías de medición de flujo, desde simples rotámetros hasta medidores electromagnéticos y de vórtice avanzados. Cada medidor se calibra en nuestros equipos de flujo rastreable antes de la entrega.

Amplio portafolio tecnológico

• Electromagnético: tamaños DN6 a DN3000, muchos materiales de revestimiento/electrodo.

• Turbina: DN4 a DN200, opción de precisión de ±0,5%, pulso/4‑20 mA/RS485.

• Vortex – hasta 350 °C, 4 MPa, a prueba de explosiones opcional.

• Engranaje (PD): ±0,5 % de la lectura, alta viscosidad, hasta 400 bar.

• Área variable: tubo metálico, no necesita energía, alta temperatura/presión.

Construido para entornos industriales

• Todas las partes húmedas en acero inoxidable 304/316L, titanio, Hastelloy, PTFE.

• Protección IP65 a IP68, versiones antideflagrantes (Ex d, Ex ia).

• Opciones de alta temperatura (350 °C para vórtice y rotámetro).

• Convertidores remotos para instalaciones hostiles o de difícil acceso.

Fácil de especificar y poner en servicio

• Códigos de pedido claros para tamaño, revestimiento, electrodo, salida y potencia.

• Certificados de calibración con trazabilidad.

• Guías de instalación y recomendaciones para tuberías rectas.

Soporte rápido y personalización

Nuestros ingenieros lo ayudan a seleccionar la tecnología de flujo adecuada según su fluido, tamaño de tubería, rango de flujo y requisitos de precisión. Para proyectos grandes, podemos suministrar patines dosificadores completos con compensación de presión y temperatura. Bridas, materiales y protocolos de comunicación personalizados están disponibles para pedidos OEM.
