Manómetro de capacitancia Vacuómetro para uso en monitoreo de procesos de secado al vacío

Los procesos de secado al vacío, incluida la liofilización, la extracción botánica y el secado farmacéutico, viven o mueren mediante un control preciso de la presión. Confiar en un principio de medición de vacío incorrecto durante la liberación activa de vapor conduce directamente a productos degradados y tiempos de ciclo ineficientes. Los sensores de conductividad térmica heredados a menudo tienen dificultades en estas etapas críticas. Miden la pérdida de calor, que fluctúa enormemente cuando el disolvente o el vapor de agua reemplazan el aire atmosférico seco, lo que distorsiona gravemente los datos. Por el contrario, la medición de la presión absoluta proporciona un punto de referencia firme para los operadores.

La implementación de un manómetro de capacitancia ofrece una presión absoluta e independiente del gas. A lo largo de esta guía, aprenderá cómo esta tecnología específica permite controles de procesos avanzados y protege lotes de alto valor. Exploraremos cómo eliminar los residuos y acortar los ciclos de secado aporta beneficios operativos inmediatos sin depender de métodos de medición obsoletos.

Conclusiones clave

• Independencia del gas: los manómetros de capacitancia miden la deflexión física del diafragma, lo que los hace inmunes a las lecturas falsas causadas por la liberación de gases de vapor de agua, etanol o terpenos.

• Emparejamiento estratégico: el uso de un medidor de capacitancia junto con un medidor Pirani permite que la 'Prueba de Convergencia' determine perfectamente el final del secado primario.

• Mandatos de evaluación: Los modelos calentados (de 45 °C a 200 °C) son fundamentales en aplicaciones de secado para evitar la condensación de vapor y la contaminación del sensor.

• Defender el retorno de la inversión: el coste de actualización de un medidor absoluto normalmente se recupera en un plazo de 12 a 24 meses mediante rendimientos protegidos y procedimientos operativos estándar optimizados.

El costo de los datos falsos: por qué los medidores antiguos fallan en el secado al vacío

Los medidores de conductividad térmica, como los Pirani o los medidores de termopar, funcionan midiendo la pérdida de calor de un cable calentado. Cuando el aire atmosférico seco rodea el cable, el calor se disipa a un ritmo muy predecible. Sin embargo, el secado al vacío introduce vapores pesados ​​de disolventes o vapor de agua en la cámara de procesamiento. Estas moléculas complejas transfieren calor de forma completamente diferente al nitrógeno o al oxígeno estándar. En consecuencia, el medidor produce lecturas tremendamente inexactas cuando se expone a estos gases.

Este problema de carga de vapor crea un grave problema operativo. Durante las fases de secado activo, los medidores Pirani frecuentemente experimentan una desviación de medición superior al 20 por ciento. Estos errores masivos obligan a los operadores de instalaciones a tomar malas decisiones basándose en datos fantasmas. A esto lo llamamos el dolor de la inexactitud. Si el sistema lee una presión falsamente baja, es posible que finalice el ciclo prematuramente. Esta acción deja humedad residual dentro del producto, arruinando su estabilidad en almacenamiento. Por el contrario, si el indicador indica un valor falsamente alto, podría prolongar innecesariamente la exposición al vacío. El secado excesivo degrada físicamente los compuestos farmacéuticos sensibles y elimina los terpenos botánicos volátiles.

Los estándares de cumplimiento también exigen datos confiables e impecables. Las instalaciones que operan bajo estrictas regulaciones GMP o ISO 17025 requieren una trazabilidad estricta para cada lote. Depender de datos fluctuantes que dependen del gas provoca fallas frecuentes durante las pruebas de fugas del sistema estándar y las auditorías de control de calidad. Simplemente no puede garantizar la repetibilidad del lote si su medición de referencia cambia cada vez que un solvente diferente libera gases al sistema. Los auditores de calidad buscan una consistencia absoluta, que los medidores tradicionales no pueden proporcionar bajo cargas pesadas de vapor.

Cómo el manómetro de capacitancia garantiza la veracidad del proceso

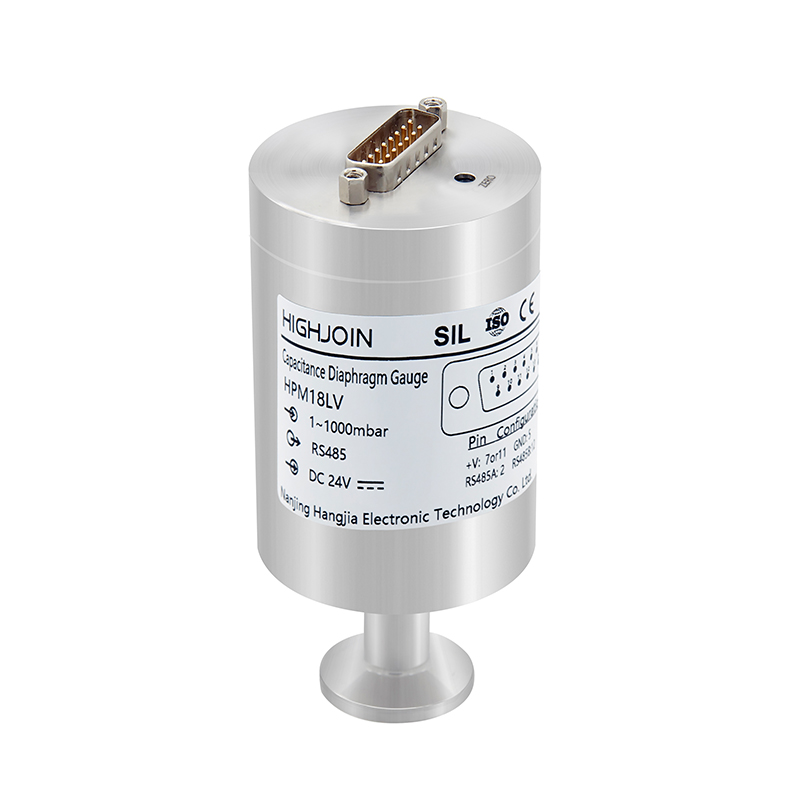

La comprensión de la medición absoluta comienza con la mecánica central del sensor. Un manómetro de capacitancia presenta dos cámaras distintas separadas por un diafragma flexible extremadamente delgado. Un lado alberga una cavidad de referencia de vacío ultra alto permanentemente sellada. El otro lado expone el diafragma directamente al gas de proceso activo. A medida que cambia la presión de la cámara, desvía físicamente el diafragma de alúmina (cerámica) o Inconel. Esta desviación microscópica altera la capacitancia electrostática entre el diafragma y un electrodo interno fijo. Luego, la electrónica del sensor convierte este cambio de capacitancia en una señal de voltaje lineal de alta precisión.

Debido a que mide la fuerza física en lugar de las propiedades térmicas, logra una independencia total del gas. Obtiene una precisión estricta, normalmente entre el 0,1% y el 0,5% de la lectura. No importa si tu cámara está llena de vapor de agua, etanol, butano o aire residual. La lectura de la presión física sigue siendo la verdad absoluta. Esta medición física precisa protege sus lotes de las peligrosas suposiciones realizadas por los medidores térmicos.

Muchos ingenieros confunden esta tecnología con otros sensores industriales. Debemos aclarar la distinción entre un manómetro de capacitancia absoluta y un Transmisor de Presión Diferencial . Un transmisor diferencial estándar mide el delta entre dos entornos variables. Las instalaciones a menudo los utilizan para equilibrar HVAC de salas blancas, monitorear filtros o medir el flujo de aire de los conductos. En marcado contraste, un manómetro de capacitancia absoluta hace referencia a una cavidad de alto vacío sellada e inmutable. Este diseño específico proporciona los datos definitivos de presión absoluta necesarios durante las fases de secado altamente sensibles.

Monitoreo avanzado de procesos: la prueba de convergencia CDG y Pirani

Actualizar su estrategia de medición no significa desechar equipos viejos. Las instalaciones líderes emplean una estrategia de alto nivel que utiliza ambas tecnologías de forma sinérgica. En lugar de descartar por completo el medidor Pirani, se puede aprovechar su debilidad inherente como una poderosa herramienta de diagnóstico. Ir más allá de las opciones de suma cero le permite extraer conocimientos más profundos del proceso.

A este enfoque lo llamamos prueba de convergencia. Requiere emparejar un medidor de capacitancia absoluta con un medidor de conductividad térmica para rastrear la sublimación con precisión. A continuación se muestra la metodología paso a paso utilizada en las instalaciones de secado avanzadas:

1. Configuración básica: comience con un sistema seco, frío y vacío antes de cargar el producto. Ambos medidores deben dar lecturas idénticas, estableciendo una línea de base verificada.

2. Fase de secado primario: cuando comienza la sublimación, el producto congelado libera vapor de agua pesado. El indicador Pirani da lecturas artificialmente altas debido a las propiedades térmicas únicas del vapor. Mientras tanto, el manómetro capacitivo sigue siendo absolutamente preciso. Rápidamente aparece una importante brecha de datos entre los dos sensores.

3. Detección del punto final: la sublimación finalmente finaliza. El vapor sale de la cámara. La lectura de Pirani cae rápidamente y vuelve a converger para igualar la lectura absoluta del medidor.

Este enfoque de doble calibre desbloquea un inmenso valor de proceso. Proporciona un indicador automatizado e indiscutible de que el secado primario ha finalizado por completo. Los operadores ya no necesitan adivinar ni ejecutar ciclos arbitrariamente largos sólo para estar seguros. Puede acelerar de forma segura los tiempos de los ciclos, aumentar el rendimiento diario y garantizar la coherencia de los lotes.

Comportamientos esperados de los datos de prueba de convergencia

Criterios de evaluación: selección del medidor de capacitancia adecuado para el secado

Elegir el sensor correcto requiere una evaluación cuidadosa de su entorno de secado específico. La primera decisión importante tiene que ver con la configuración de temperatura del medidor. Seleccionar el perfil de temperatura incorrecto arruinará su sensor rápidamente.

Los modelos ambientales ofrecen una solución rentable para entornos secos y altamente benignos. Sin embargo, siguen siendo excepcionalmente vulnerables a la condensación de vapor. Cuando los vapores de solvente calientes golpean un sensor ambiental frío, se condensan inmediatamente en el diafragma interno. Esta condensación provoca una deriva cero instantánea, errores de medición y contaminación química a largo plazo.

Las configuraciones con calefacción resuelven completamente este problema crítico. Los fabricantes ofrecen manómetros calentados internamente a 45°C, 80°C, 100°C e incluso hasta 200°C. Mantener el sensor de forma segura por encima del punto de rocío de los vapores del proceso evita por completo la condensación. Para la extracción botánica, la recuperación de disolventes o la liofilización farmacéutica, un modelo calentado es estrictamente esencial.

A continuación, debe evaluar el material del sensor interno. Las dos opciones principales dominan el mercado: Alúmina (cerámica) e Inconel (metal). La alúmina proporciona una resistencia superior a la corrosión y una excelente estabilidad de la señal a largo plazo. Maneja solventes agresivos desgasificados maravillosamente sin degradarse. Inconel ofrece una gran durabilidad física para aplicaciones industriales estándar, pero puede corroerse más rápido bajo cargas químicas ácidas y duras.

Finalmente, debe comprender las limitaciones físicas de los rangos de medición. Un solo medidor de capacitancia normalmente cubre sólo cuatro décadas de mediciones con precisión. Por ejemplo, un medidor de escala completa (FS) de 1000 Torr lee con precisión hasta aproximadamente 0,1 Torr. No puede medir niveles de vacío ultra altos. Debe definir las presiones críticas de la fase de secado y seleccionar un rango completo adaptado precisamente a esos límites específicos.

Matriz de selección de sensores

• Fase 1: Evaporación general: seleccione un medidor de 1000 Torr FS. Ideal para monitorear el bombeo inicial y la eliminación de solventes a granel.

• Fase 2: sublimación primaria: seleccione un calibre FS de 10 Torr. Proporciona extrema precisión para las horas de liofilización más críticas.

• Fase 3: Secado secundario: seleccione un calibre de 0,1 Torr FS. Captura las mediciones más finas de humedad residual antes de la finalización del ciclo.

Riesgos de implementación, calibración y mejores prácticas

Incluso los sensores más finos fallan si se instalan incorrectamente. Debe gestionar riesgos de implementación específicos para proteger datos confiables a lo largo del tiempo. Los errores más comunes ocurren durante la configuración mecánica inicial y el mantenimiento de rutina.

La gravedad afecta significativamente a los diafragmas de capacitancia de bajo rango y altamente sensibles. La membrana de medición interna tiene un espesor microscópico. Si se monta incorrectamente, la gravedad provoca un hundimiento microscópico de la membrana. Esta caída física desplaza permanentemente el punto cero del medidor. Debes instalar estos dispositivos de bajo rango en la orientación vertical u horizontal exacta especificada por el fabricante.

La mitigación de la contaminación constituye su próxima línea crítica de defensa. A menudo se producen violentas salpicaduras de gas o generación de partículas durante las fases iniciales de bombeo rápido. Recomendamos encarecidamente integrar deflectores protectores o válvulas de aislamiento neumáticas. Estas barreras físicas protegen el delicado sensor de los desechos voladores y al mismo tiempo permiten que las moléculas de gas pasen libremente hacia la cavidad de medición.

Modernizar su hardware requiere actualizar sus procedimientos operativos estándar (SOP). Debe establecer criterios de aceptación estrictos para las pruebas de fugas del sistema. Una de las mejores prácticas estándar de la industria apunta a una tasa de fuga de menos de 1×10⁻⁶ mbar·L/s. Realice siempre estas pruebas de fugas de referencia utilizando sus medidores absolutos antes de iniciar un nuevo lote. Este enfoque riguroso garantiza que pueda separar las fugas atmosféricas genuinas de la liberación normal de gases del producto durante el funcionamiento activo.

Errores de calibración comunes que se deben evitar

• Errores de calibración cruzada: Nunca calibre un medidor Pirani para que coincida con un manómetro de capacitancia mientras haya vapor presente. Esto anula todo el propósito de la prueba de convergencia.

• Puesta a cero inadecuada: realice ajustes del punto cero únicamente cuando la presión del sistema esté al menos una década por debajo de la resolución mínima del manómetro. Poner a cero bajo un vacío deficiente arruina la precisión en toda la escala.

• Ignorar los tiempos de calentamiento: Los medidores calentados requieren estabilización. Deje siempre que el sensor alcance su temperatura objetivo (p. ej., 45 °C) durante al menos dos horas antes de confiar en sus datos.

Conclusión

Un secado al vacío preciso sigue siendo imposible sin una medición independiente del gas. Los medidores térmicos heredados simplemente no pueden soportar las cargas dinámicas de vapor generadas durante la sublimación activa o la evaporación de solventes. Proporcionan datos sesgados que arruinan la calidad del producto. El manómetro de capacitancia actúa como el ancla definitiva para la verdad absoluta del proceso.

Actualizar su infraestructura de medición protege productos de alto valor y acorta drásticamente los tiempos de ciclo. Elimina las conjeturas en la detección de puntos finales. Recomendamos encarecidamente a los gerentes de ingeniería y laboratorio que auditen sus estrategias actuales de medición de vacío hoy. Evalúe su vulnerabilidad a la condensación de vapor y a la deriva de datos falsos. Realice la transición de sus puntos finales críticos de control de calidad a medidores absolutos calentados. Al hacerlo, asegura su rendimiento, garantiza el cumplimiento normativo y optimiza sus flujos de trabajo operativos para lograr el éxito a largo plazo.

Preguntas frecuentes

P: ¿Por qué los manómetros Pirani muestran una presión diferente a la de mi manómetro de capacitancia durante el secado activo?

R: Los medidores Pirani miden la transferencia de calor, que cambia fundamentalmente cuando hay agua o vapor de solvente presente en la cámara. Los vapores enfrían el cable del sensor de manera diferente que el aire seco, lo que provoca lecturas artificiales. Los medidores de capacitancia miden la fuerza física contra un diafragma y son absolutamente válidos independientemente de la composición del vapor.

P: ¿Necesito un manómetro de capacitancia ambiental o calentado para la liofilización?

R: Se recomienda encarecidamente un manómetro calentado, normalmente ajustado a 45 °C o más, para liofilización y extracción con disolventes. Mantener una temperatura alta del sensor evita que los vapores del proceso se condensen en el delicado diafragma interno, lo que de otro modo causaría contaminación y deriva cero severas.

P: ¿Puede un medidor de capacitancia medir desde la atmósfera hasta el vacío ultraalto?

R: No. Una sola unidad está físicamente limitada a aproximadamente cuatro décadas de medición de presión. Cubrir todo el espectro, desde la atmósfera hasta el alto vacío, requiere múltiples medidores discretos adaptados a diferentes rangos o una configuración moderna de medidores combinados.
