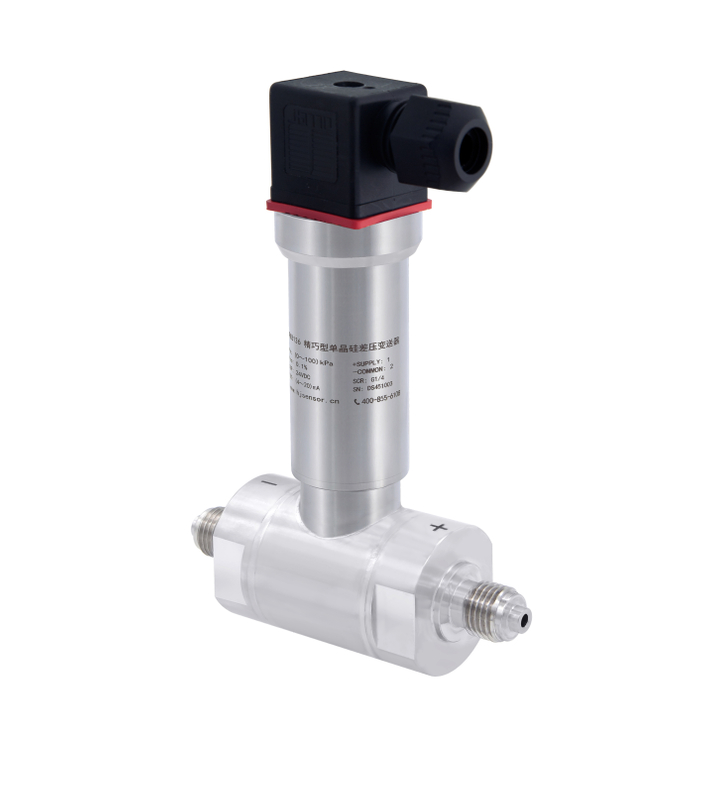

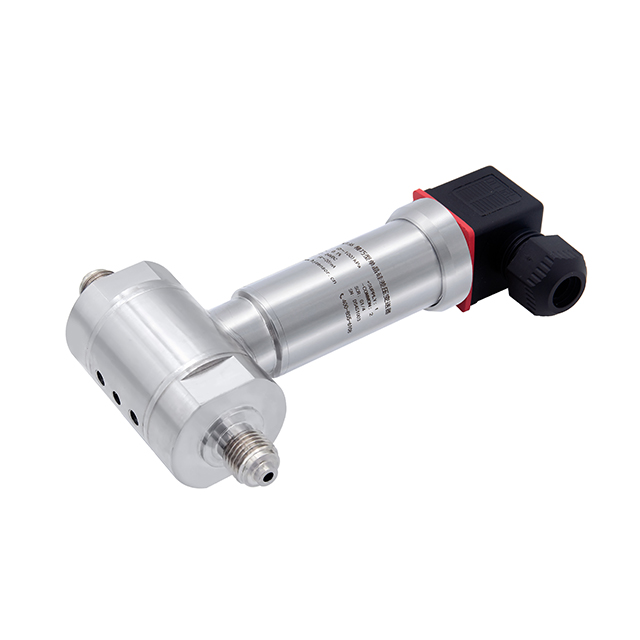

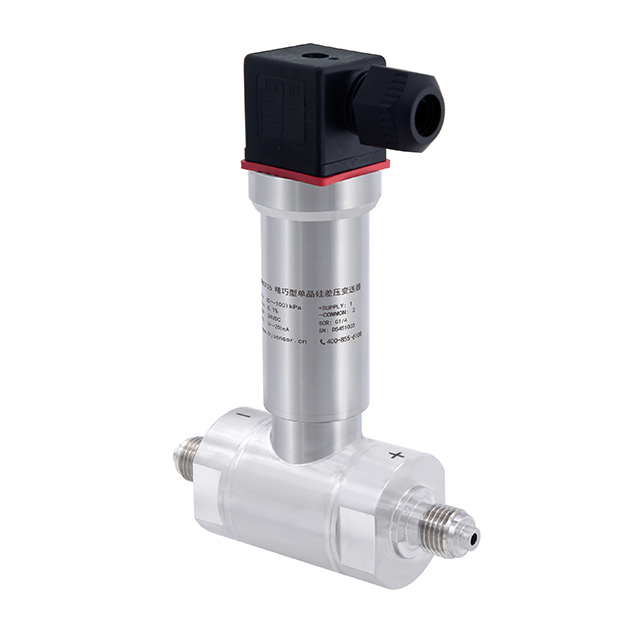

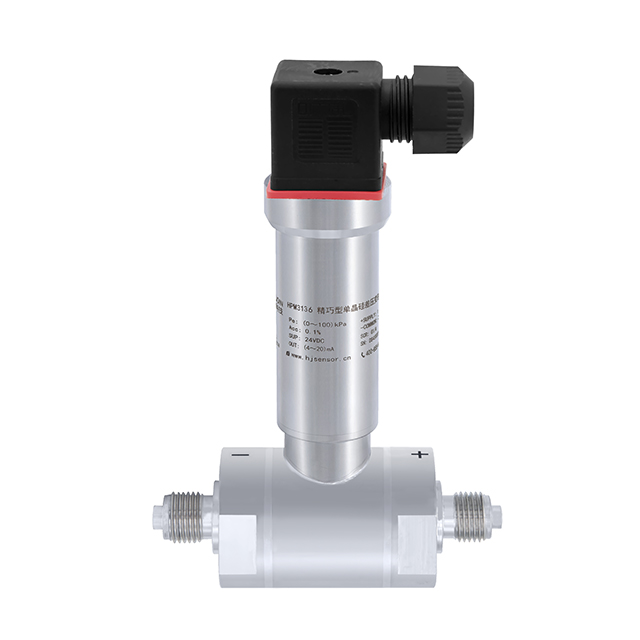

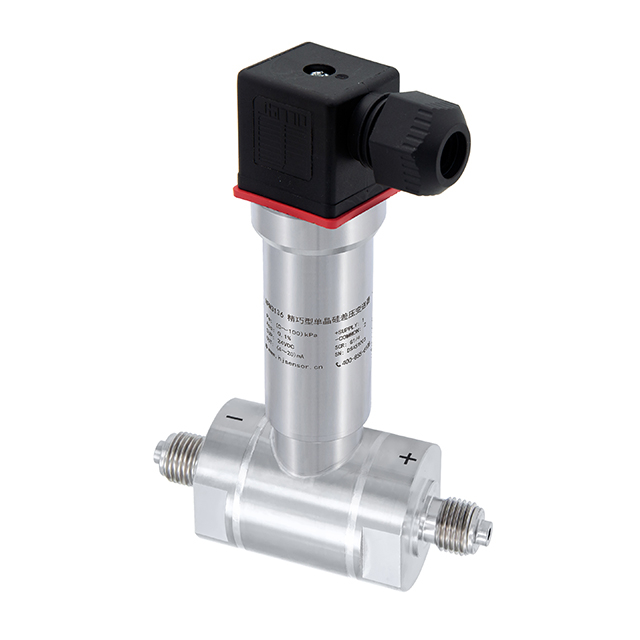

HPM3136 0-1KPA ~ 3MPA Transmisor de presión diferencial compacta monocristalina de silicio

HPM3136 0-1KPA ~ 3MPA Transmisor de presión diferencial compacta monocristalina de silicio

Rango de medición diferencial: 0 ～ 1KPA ... 3MPA

Señal de salida: 4-20MA+HART

Precisión: ± 0.2%， ± 0.1%

Descargar:
HPM3136 Differential Pressure Transmitter.pdf

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

HPM3136 El transmisor de presión diferencial compacta monocristalina de silicio adopta un chip de presión diferencial de alta estancabilidad de silicio monocristalino, que puede lograr una medición de alta precisión y una alta sobrecarga. El producto tiene un módulo de procesamiento de señal integrado, que se da cuenta de la combinación de presión estática y compensación de temperatura y puede lograr una medición de alta precisión y mantener una buena estabilidad a largo plazo en una amplia gama de cambios de presión y temperatura estática. Al mismo tiempo, el producto adopta una estructura completamente soldada, y la interfaz de presión es una conexión roscada, que se puede instalar directamente en la tubería de medición o conectarse a través de una tubería de presión. El producto es compacto y fácil de instalar, y se usa ampliamente en presión diferencial, nivel de líquido, medición de flujo y control en los campos de control de procesos y monitoreo de equipos.

Descripción

Características

Parámetros técnicos

HPM3136 El transmisor de presión diferencial compacta monocristalina de silicio adopta un chip de presión diferencial de alta estancabilidad de silicio monocristalino, que puede lograr una medición de alta precisión y una alta sobrecarga. El producto tiene un módulo de procesamiento de señal integrado, que se da cuenta de la combinación de presión estática y compensación de temperatura y puede lograr una medición de alta precisión y mantener una buena estabilidad a largo plazo en una amplia gama de cambios de presión y temperatura estática. Al mismo tiempo, el producto adopta una estructura completamente soldada, y la interfaz de presión es una conexión roscada, que se puede instalar directamente en la tubería de medición o conectarse a través de una tubería de presión. El producto es compacto y fácil de instalar, y se usa ampliamente en presión diferencial, nivel de líquido, medición de flujo y control en los campos de control de procesos y monitoreo de equipos.

Características

◆ Medición de presión diferencial compacta

◆ Chip de presión diferencial de alta estabilidad de silicio de un solo cristal

◆ Diseño de protección de diafragma de sobrecarga

◆ Alta precisión

◆ Tipo totalmente soldado

◆ Múltiples conexiones de proceso

Parámetros técnicos

Rango, sobrecarga y precisión
Rango nominal	1KPA	6kpa		40 kpa	100kpa	400kPa	1MPA	3MPA	10MPA
Terminal positivo de un solo lado	300kPa	16MPA		16MPA	16MPA	16MPA	16MPA	16MPA	16MPA
Terminal negativo de un solo lado	150kPa	16MPA		16MPA	16MPA	16MPA	16MPA	16MPA	16MPA
Presión estática de doble lado	5MPA	25MPA		25MPA	25MPA	25MPA	40MPA	40MPA	40MPA
Exactitud	0.1%	0.075%		0.075%	0.075%	0.075%	0.075%	0.075%	0.075%
Medio de medición			Varios líquidos y gases compatibles con materiales de contacto
Señal de salida			4 ~ 20MA _DC+Hart
Fuente de alimentación			12 ~ 30VDC
Rango de compensación de temperatura			-10 ~ 70 ℃
Coeficiente de temperatura de cero			± 0.2%FS (dentro del rango de compensación de temperatura, 1KPA) ± 0.1%FS (dentro del rango de compensación de temperatura, otros rangos)
Coeficiente de temperatura de escala completa			± 0.2%FS (dentro del rango de compensación de temperatura, 1KPA) ± 0.1%FS (dentro del rango de compensación de temperatura, otros rangos)
Medición de la emperatura de M Edium			-40 ~ 120 ℃
Temperatura ambiente			-40 ~ 80 ℃
Almacenamiento T emperatura			-40 ~ 80 ℃
Grado de protección			IP65
Protección contra cortocircuitos			Con
Protección de polaridad inversa			Sin daños, el circuito no funciona
Conexión de proceso			Hilo femenino npt1/4 (predeterminado), hilo masculino G1/4, hilo masculino M20 × 1.5, otro personalizado
Resistencia a aislamiento			> 200mΩ, 500VDC
Resistencia dieléctrica			<2MA 500VAC (aplique 500VAC de voltaje de prueba de 50Hz, sin descomposición o arco durante 1 minuto)
