¿Cómo instalar correctamente un transmisor de presión de brida única?

La precisión y confiabilidad de un transmisor de presión de brida única dependen en gran medida de su calidad de instalación. Debido al proceso y las consideraciones económicas, estos transmisores a menudo se instalan en entornos hostiles. Por lo tanto, los métodos de instalación y precauciones adecuados son cruciales. A continuación se presentan los pasos y consideraciones clave para garantizar la instalación correcta de un transmisor de presión de brida.

1. Elegir la ubicación de instalación

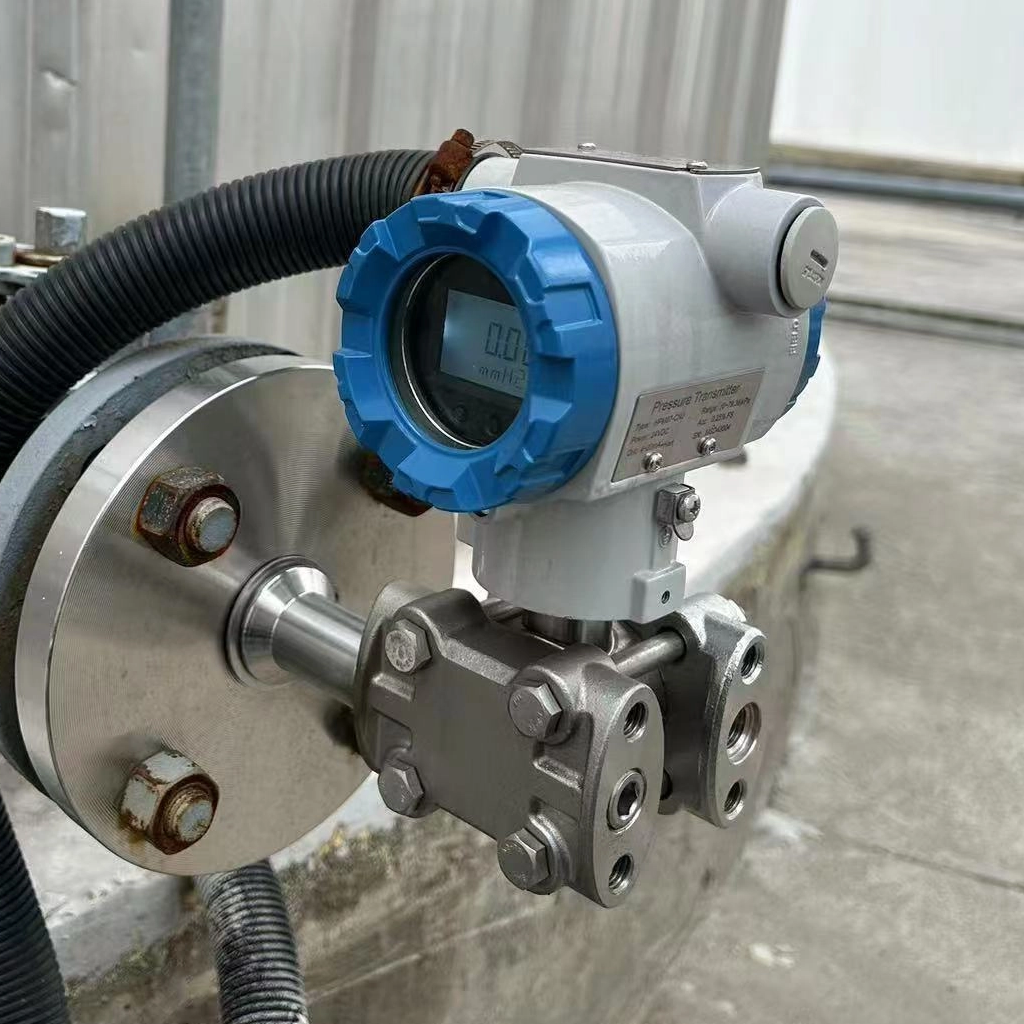

El transmisor de presión de brida única se puede montar directamente en tuberías o paredes del tanque utilizando una brida. Seleccionar la ubicación de instalación correcta es el primer paso para garantizar la precisión de la medición.

• Instalación vertical : el cuerpo del transmisor puede girar dentro de la brida, pero la cara de la brida debe permanecer vertical. Si la cara de la brida es vertical, girar el transmisor no afectará el punto cero. Si se requiere una instalación horizontal (por ejemplo, en una tubería vertical), el efecto del cabezal hidráulico causado por diferentes alturas de tubería de conexión debe eliminarse, y el punto cero debe reajustarse después de la instalación.

• Evite la vibración y el choque : instale el transmisor en una ubicación con vibración y choque mínimo para evitar que las fuerzas mecánicas externas afecten la precisión de la medición.

• Control de temperatura : instale el transmisor en un área con fluctuaciones de temperatura mínimas para evitar efectos de temperatura extremos en las mediciones.

2. Pasos de instalación

1. Inspeccione el transmisor y la tubería : antes de la instalación, verifique el transmisor para cualquier daño, especialmente el diafragma de medición. Asegúrese de que la superficie de conexión de tuberías o de pared del tanque esté limpia y plana.

2. Asegure la brida : monte el transmisor en la tubería o la pared del tanque con la brida. Asegúrese de que la cara de la brida esté vertical y apriétela con pernos y juntas apropiadas para evitar fugas.

3. Ajuste el punto cero : si la cara de la brida no es vertical (por ejemplo, en la instalación horizontal), reajuste el punto cero del transmisor después de la instalación para eliminar los efectos de la cabeza hidráulica.

4. Conecte el tubo de presión : si se usa un tubo de presión, asegúrese de que su longitud y diámetro cumplan con los requisitos para evitar la pérdida de presión. Mantenga el tubo lo más corto y recto posible.

3. Precauciones clave

• Evite la sobrecarga : el límite de sobrecarga de presión estática generalmente se indica en el producto o en el manual. Asegúrese de que la presión máxima no exceda el rango completo del transmisor para evitar daños.

• Proteja el diafragma : el diafragma de medición se encuentra en la parte delantera del transmisor y puede dañarse fácilmente por contacto con objetos duros. Evite tocar o presionar el diafragma durante la instalación y uso.

• Ideabilidad ambiental : evite instalar el transmisor en entornos de alta temperatura, alta humedad o corrosivos. Si es inevitable, use medidas de protección como cubiertas o materiales resistentes a la corrosión.

• Instalación profesional : la instalación, la calibración y el mantenimiento deben ser realizados por ingenieros o técnicos calificados. Lea el manual del producto cuidadosamente y siga todas las pautas para garantizar un funcionamiento adecuado.

• Extracción segura : el transmisor solo debe eliminarse bajo presión atmosférica. Asegúrese de que la presión del sistema se libere completamente antes de la eliminación para evitar los peligros.

4. Problemas y soluciones comunes

• Drift cero : si se produce una deriva cero después de la instalación, puede deberse a cambios incorrectos en la instalación o temperatura. Recalibre el punto cero o verifique la ubicación de instalación.

• Mediciones inexactas : si las mediciones son inexactas, verifique los problemas con el tubo de presión (por ejemplo, longitud excesiva, bloqueos). Asegúrese de que el tubo cumpla con las especificaciones y elimine los bloqueos.

• Daño del transmisor : si el transmisor no funciona mal después de la instalación, verifique la sobrecarga o el daño por diafragma. Asegúrese de que la presión del sistema esté dentro del rango nominal del transmisor e inspeccione el diafragma.

5. Conclusión

La instalación adecuada de un transmisor de presión de brida única es esencial para garantizar la precisión de la medición y la confiabilidad a largo plazo. Al seleccionar la ubicación correcta, después de los pasos de instalación correctos, proteger el diafragma y depender de la calibración y mantenimiento profesional, puede evitar problemas comunes y garantizar un rendimiento óptimo. Siempre consulte el manual del producto y cumpla con las pautas para un uso seguro y efectivo.

Siguiendo estos pasos y precauciones, puede garantizar la calidad de la instalación, mejorar la precisión de la medición y extender la vida útil del transmisor.
