¿Cómo funciona un transmisor de nivel de líquido ultrasónico?
Visitas:194 Autor:Editor del sitio Hora de publicación: 2025-05-29 Origen:Sitio
En la automatización industrial y el control de procesos, la medición precisa de los niveles de líquido es vital para la seguridad, la eficiencia y la confiabilidad. Una de las herramientas más efectivas para esta tarea es el transmisor de nivel de líquido ultrasónico . Con sus capacidades de medición sin contacto y su rendimiento robusto en entornos hostiles, se ha convertido en una solución preferida en múltiples sectores. Pero, ¿cómo funciona un transmisor de nivel de líquido ultrasónico ? En este artículo detallado, desglosaremos el principio de trabajo, exploraremos su mecánica interna y abordaremos preguntas comunes en una pregunta frecuente integral.
Comprender el principio ultrasónico detrás del transmisor
Un transmisor de nivel de líquido ultrasónico funciona utilizando el principio de reflejo de la onda de sonido . Transmite pulsos ultrasónicos de alta frecuencia desde un sensor (también conocido como transductor) hacia la superficie del líquido. Estas olas viajan por el aire y se recuperan una vez que golpean la superficie líquida. Al medir el tiempo que tarda el eco en regresar , el dispositivo calcula la distancia desde el sensor hasta la superficie del líquido, determinando así el nivel de líquido.
Esta medición de tiempo de vuelo se basa en la velocidad conocida del sonido en el aire , que es de aproximadamente 343 metros por segundo a temperatura ambiente. Aplicando la fórmula:
Distancia = (Velocidad del sonido × retraso de tiempo) / 2 ,
El transmisor puede calcular con precisión el nivel. La división por dos explica el viaje de ida y vuelta de la señal, hacia la superficie líquida y de regreso al sensor.
Es importante comprender que la temperatura, la presión y la humedad pueden influir en la velocidad del sonido. Es por eso que los transmisores de alta gama a menudo incluyen mecanismos de compensación de temperatura para mantener la precisión de la medición.

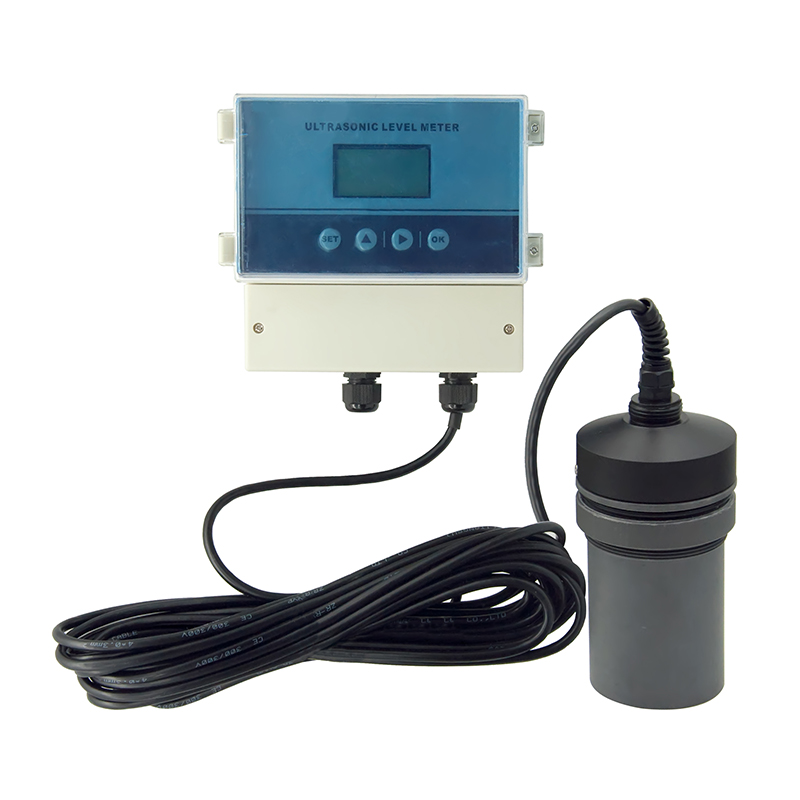

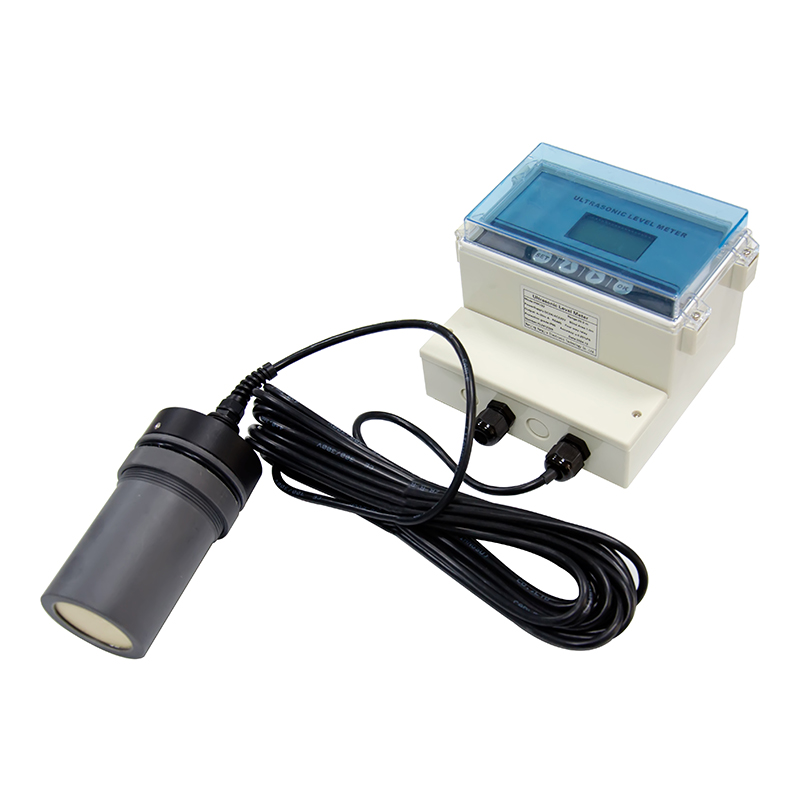

Componentes centrales dentro de un transmisor de nivel de líquido ultrasónico
Para comprender completamente cómo funcionan estos dispositivos, descompongamos los componentes principales de un transmisor de nivel de líquido ultrasónico típico :
| Problema | de la función |
|---|---|
| Transductor | Emite y recibe pulsos ultrasónicos |
| Circuito de tiempo | Mide el intervalo de tiempo entre enviar y recibir pulsos |
| Microprocesador | Convierte los datos de tiempo en distancia y luego en mediciones de nivel de líquido |
| Unidad de exhibición | Muestra las lecturas de nivel o transmite la señal a los sistemas de monitoreo externos |
| Unidad de alimentación | Proporciona la energía para operar todo el transmisor |
| Vivienda y protección | Encubres las partes internas y las protege de los factores ambientales |
Cada componente juega un papel para garantizar que el rendimiento del dispositivo permanezca estable y preciso. Los dispositivos modernos también pueden incluir el procesamiento de señal digital para eliminar el ruido y proporcionar resultados más precisos.
Mecanismo de trabajo paso a paso de un transmisor de nivel de líquido ultrasónico
Caminemos por la operación paso a paso para comprender todo el proceso más claramente:
Emisión de pulso :
el microcontrolador activa el transductor para emitir una explosión de ondas de sonido ultrasónicas dirigidas verticalmente a la superficie líquida.Reflexión de la señal :
una vez que el pulso golpea la superficie del líquido, se refleja hacia el sensor. El eco es detectado por el mismo transductor.Medición del tiempo :
un reloj interno de alta velocidad mide la duración entre el pulso inicial y el eco recibido. Incluso los cambios a escala de milisegundos se detectan con alta precisión.Cálculo de distancia :
utilizando la velocidad conocida del sonido en las condiciones atmosféricas actuales, el sistema calcula la distancia a la superficie.Conversión de nivel :
la distancia calculada se resta de la altura total del tanque (preestablecido durante la configuración), produciendo el nivel de líquido real.Transmisión de salida :
Finalmente, los datos de nivel procesados se convierten en señales de salida estándar (4-20 mA, RS485 o MODBUS) y se transmiten a controladores o interfaces de máquina humana (HMI).
Este método de medición no invasivo elimina la necesidad de contacto directo con líquidos corrosivos, de alta presión o peligrosos, asegurando la longevidad y la confiabilidad.
Ventajas y aplicaciones de transmisores de nivel de líquido ultrasónico
La tecnología no es solo efectiva, sino que también es versátil y rentable . Aquí hay algunos beneficios clave:
Medición sin contacto : reduce el desgaste y el riesgo de contaminación.
Sin mantenimiento : sin piezas móviles, el dispositivo requiere un mantenimiento mínimo.
Adaptable para entornos duros : funciona bien en entornos polvorientos, húmedos o corrosivos.
Compatibilidad de amplio rango : adecuado para agua, aceite, productos químicos, aguas residuales y más.
Instalación e integración fácil : los diseños de plug-and-play los hacen ideales para proyectos nuevos y de modificación.
Las áreas de aplicación típicas incluyen:
Instalaciones de tratamiento de agua
Tanques de almacenamiento químico
Refinerías de petróleo
Procesamiento de alimentos y bebidas
Fabricación farmacéutica
Gracias a su rendimiento confiable , el transmisor de nivel de líquido ultrasónico sigue siendo un elemento básico en los sectores industriales, comerciales y municipales.
Preguntas frecuentes (preguntas frecuentes)
P1: ¿Se ve un transmisor de nivel de líquido ultrasónico afectado por espuma o vapor?
Sí, en algunos casos. Las capas de espuma pesadas o el vapor grueso pueden dispersar o absorber la señal ultrasónica , reduciendo la precisión de la medición. Algunos modelos avanzados vienen con filtros o algoritmos de señal para minimizar este impacto.
P2: ¿Se pueden usar transmisores de nivel ultrasónico al aire libre?
Absolutamente. Muchos modelos cuentan con recintos resistentes a la intemperie y con clasificación de IP diseñados para condiciones al aire libre, que incluyen lluvia, calor y polvo. Sin embargo, son necesarios un blindaje e instalación adecuados para mantener un rendimiento óptimo.
P3: ¿Qué tan precisos son los transmisores de nivel ultrasónico?
La mayoría de los transmisores estándar ofrecen precisión dentro de ± 0.25% a ± 1% del rango a gran escala, dependiendo del modelo y las condiciones ambientales. Los transmisores de alta gama con compensación digital pueden proporcionar una precisión aún mayor.
P4: ¿Cuál es el rango típico de un transmisor de nivel ultrasónico?
El rango de detección varía de unos pocos centímetros a más de 20 metros , dependiendo del modelo. Siempre verifique la especificación para que coincida con los requisitos de su aplicación.
P5: ¿Qué mantenimiento requiere?
La inspección de rutina para limpiar la cara del sensor y verificar la alineación adecuada suele ser suficiente. El polvo, las redes de araña o la acumulación de sedimentos pueden afectar el rendimiento si no se abordan periódicamente.
Solución de problemas de problemas comunes
A pesar de su confiabilidad, los usuarios pueden ocasionalmente enfrentar problemas. Aquí hay una tabla rápida de problemas y soluciones comunes :
| del componente | Causa posible | Acción recomendada |
|---|---|---|
| Sin lectura ni salida | Sensor no alimentado, cableado defectuoso | Verifique la fuente de alimentación y las conexiones |
| Lecturas inconsistentes | Vapor, espuma u obstrucción en la ruta de señal | Eliminar obstrucciones, aplicar filtrado de señal |
| Medidas a la deriva | Variación de temperatura que afecta la velocidad del sonido | Habilitar o calibrar la compensación de temperatura |
| Pérdida de señal después de la lluvia o el polvo | Cara del sensor contaminada | Limpia la superficie del transductor con cuidado |
| Cálculo de nivel incorrecto | Entrada de altura de tanque incorrecta | Reconfigurar los parámetros del tanque en la configuración |
La instalación y la calibración adecuadas son cruciales para el funcionamiento sin errores. Siempre siga la guía de instalación del fabricante y pruebe el sistema después de la configuración.
Conclusión
El transmisor de nivel de líquido ultrasónico se erige como una solución probada e inteligente para el monitoreo continuo de nivel de líquido en tiempo real. Desde el tratamiento de agua municipal hasta la fabricación de alta gama, combina precisión con facilidad de uso, ofreciendo una herramienta no invasiva, de bajo mantenimiento y altamente adaptable para cualquier aplicación donde la medición del nivel de líquido es importante.
Ya sea que esté administrando tanques, depósitos o silos, entendiendo cómo funcionan los transmisores de nivel de líquido ultrasónico le facilitan decisiones de instalación, mantenimiento y inversión. Su combinación de ciencia avanzada y funcionalidad fácil de usar los convierte en una opción de nivel superior para las necesidades de automatización modernas.
