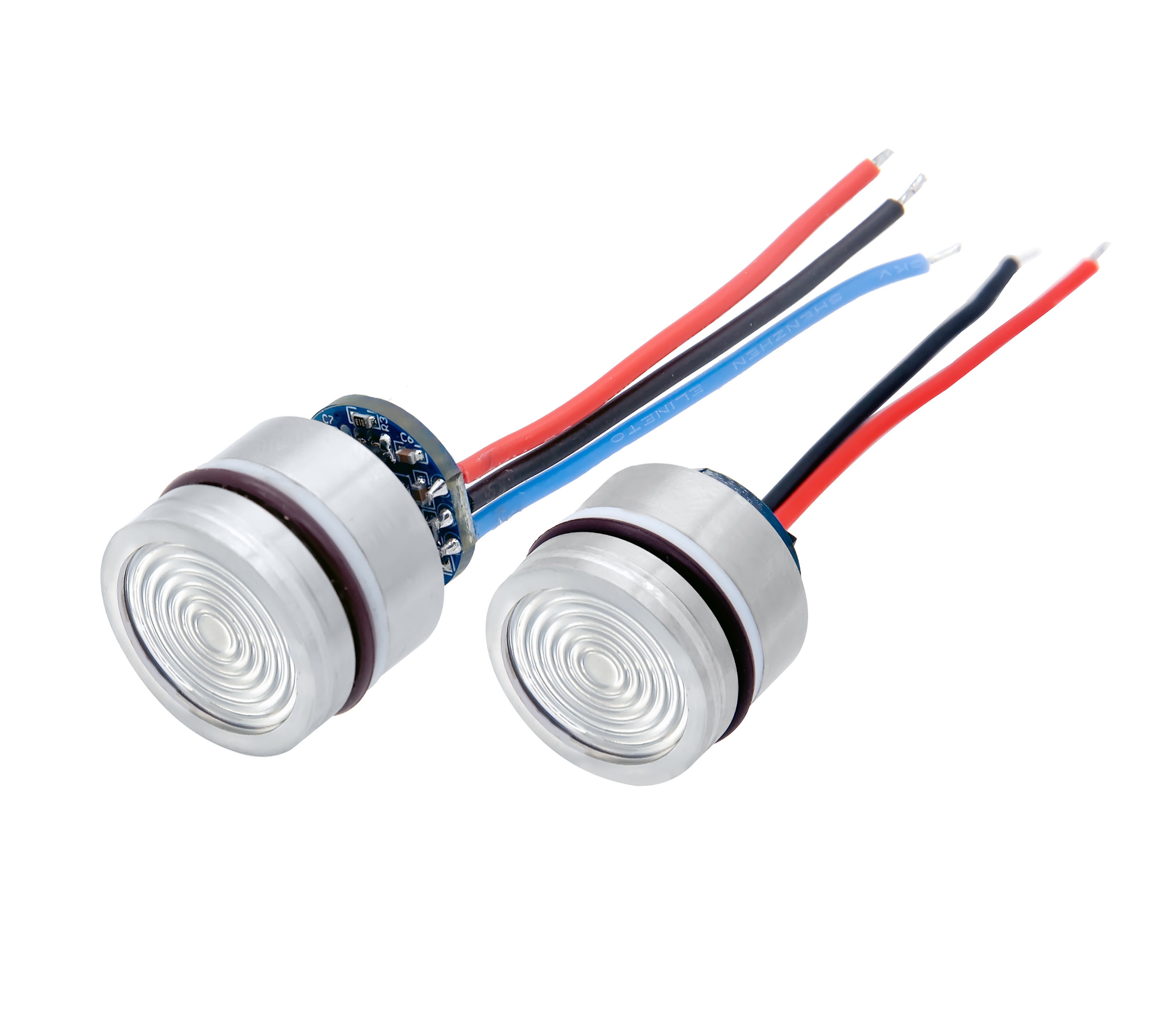

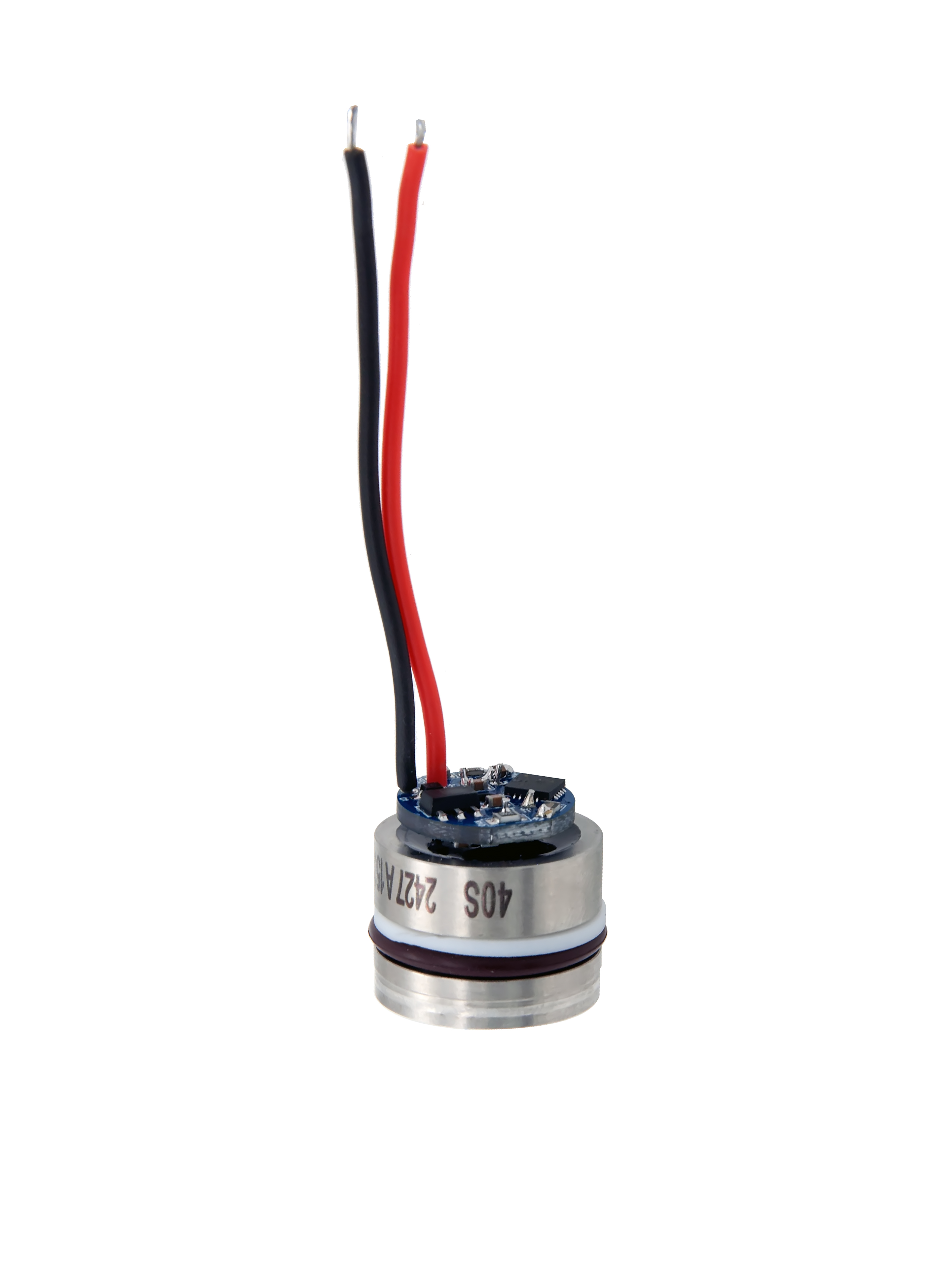

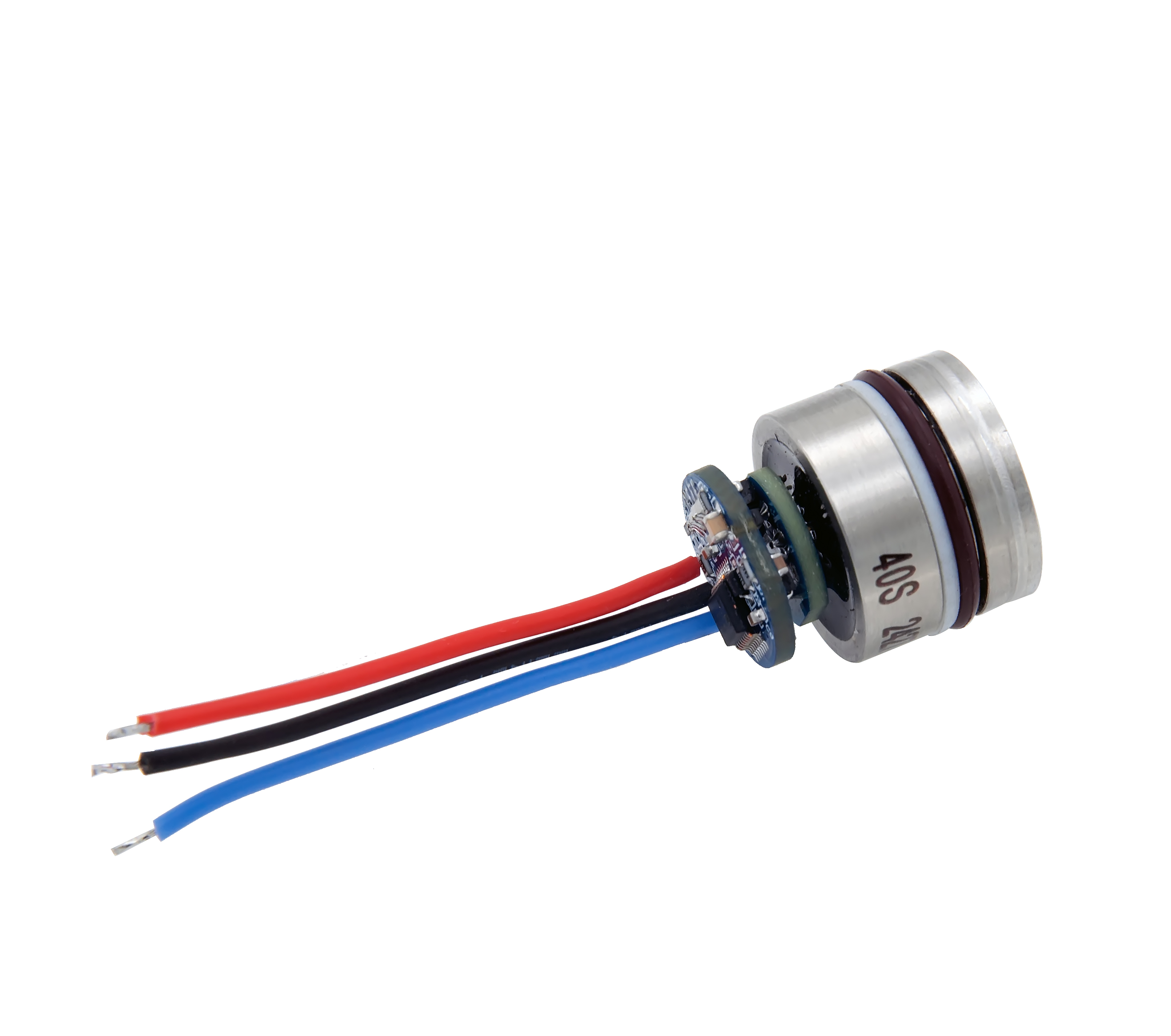

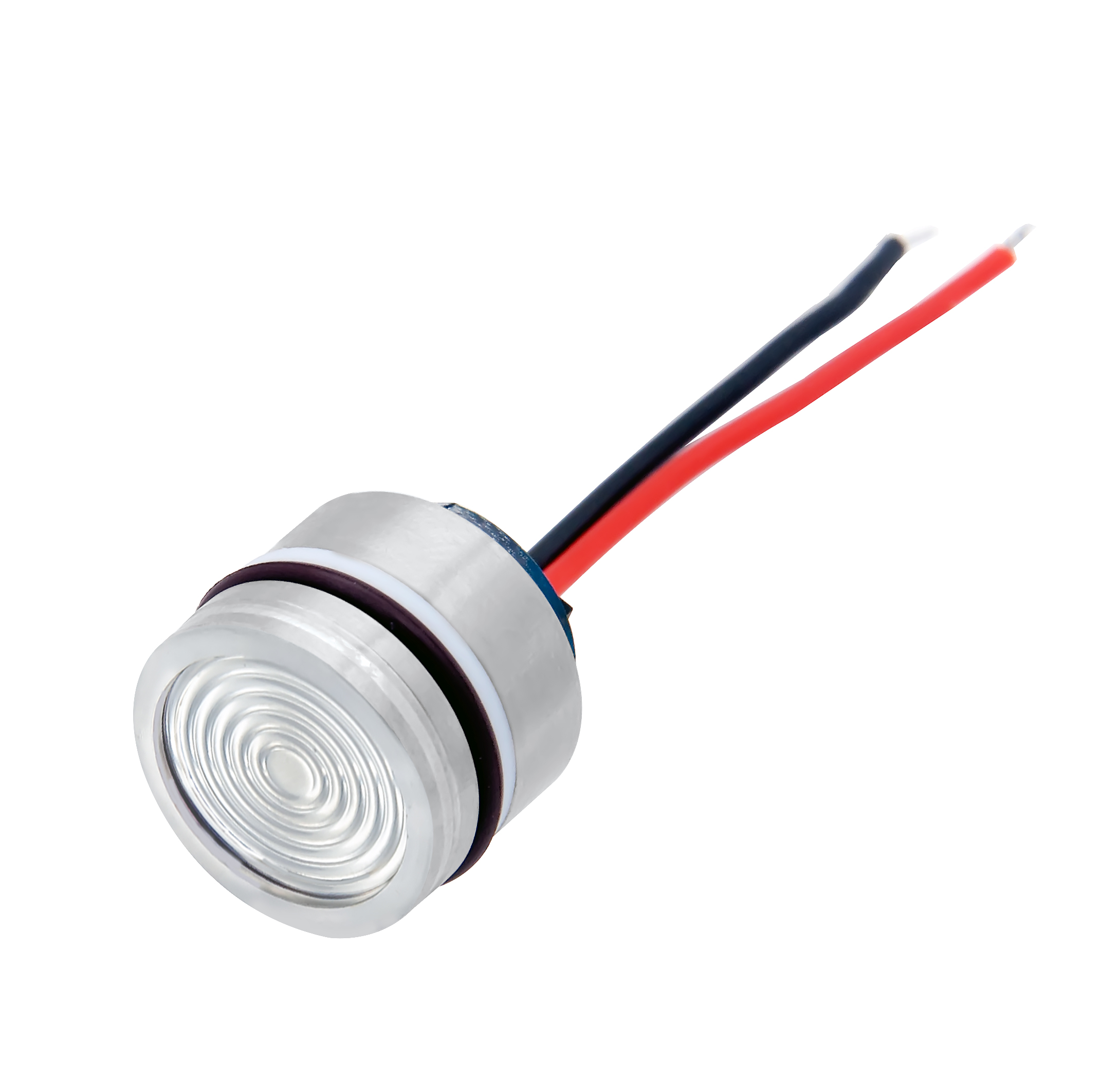

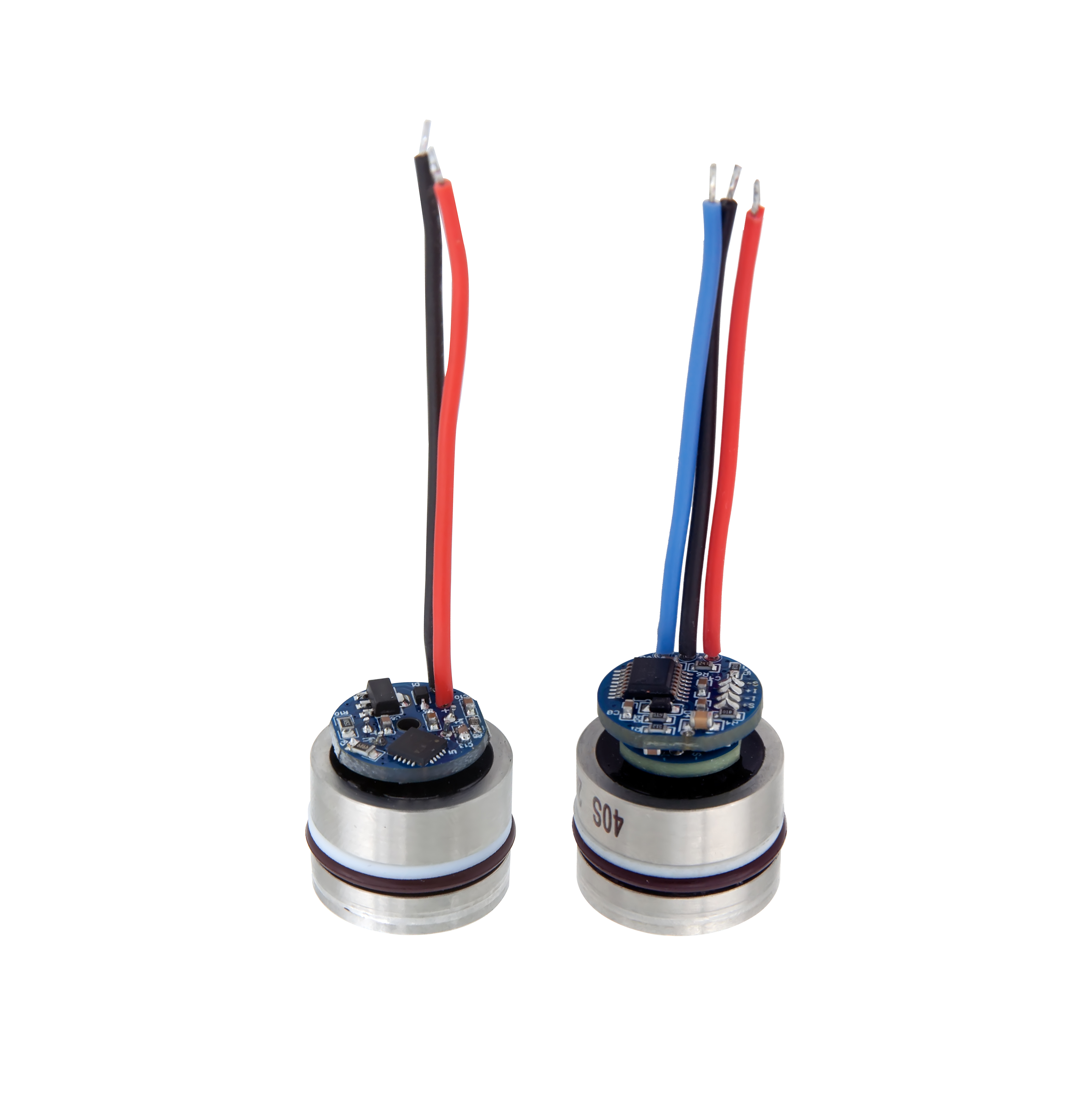

HP10MY 0-5V 0-10V 4-20MA Módulo de sensor de presión piezoresistiva de silicio

HP10MY 0-5V 0-10V 4-20MA Módulo de sensor de presión piezoresistiva de silicio

Rango de medición: -100KPA ... 0 ～ 10kPa ... 100MPA (calibre); 0 ～ 20KPA ... 10MPA (Aboslute)

Señal de salida: 4-20 mA. 0-5V, 0-10V

Precisión: ± 0.5%fs; ± 0.2%FS

Descargar:
HP10MY Silicon Piezoresistive Pressure Sensor Module-Datasheet.pdf

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

El módulo del sensor de presión piezoresistivo de silicio HP10my es un núcleo de presión OEM lleno de aceite aislado por un diafragma corrugado de acero inoxidable 316. Los componentes sensibles se seleccionan de chips de presión de silicio de alta estabilidad y alta precisión. Se aplican procesos de producción maduros y equipos de inspección de producción de alta precisión para garantizar que el producto tenga una excelente estabilidad. La compensación de temperatura de rango de temperatura amplia y la corrección de no linealidad se llevan a cabo a través de circuitos integrados dedicados, y las señales de corriente o voltaje estándar se emiten directamente. Estabilidad del producto después de envejecimiento y detección a largo plazo, un rendimiento confiable y estable. Este producto puede conectarse convenientemente a varios dispositivos, es fácil de ensamblar, tiene una fuerte aplicabilidad y puede usarse ampliamente en la detección de varias presiones de fluidos.

Solicitud

Prueba de presión de fluido, control de procesos industriales

Características

General Span una amplia dimensión de rango, fácil de instalar

Descripción

Parámetros técnicos

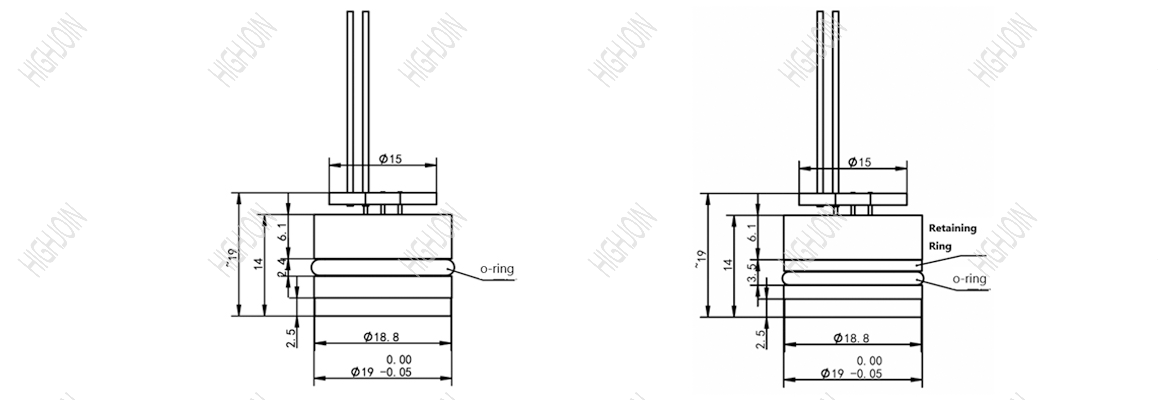

Dimensions

El módulo del sensor de presión piezoresistivo de silicio HP10my es un núcleo de presión OEM lleno de aceite aislado por un diafragma corrugado de acero inoxidable 316. Los componentes sensibles se seleccionan de chips de presión de silicio de alta estabilidad y alta precisión. Se aplican procesos de producción maduros y equipos de inspección de producción de alta precisión para garantizar que el producto tenga una excelente estabilidad. La compensación de temperatura de rango de temperatura amplia y la corrección de no linealidad se llevan a cabo a través de circuitos integrados dedicados, y las señales de corriente o voltaje estándar se emiten directamente. Estabilidad del producto después de envejecimiento y detección a largo plazo, un rendimiento confiable y estable. Este producto puede conectarse convenientemente a varios dispositivos, es fácil de ensamblar, tiene una fuerte aplicabilidad y puede usarse ampliamente en la detección de varias presiones de fluidos.

Solicitud

Prueba de presión de fluido, control de procesos industriales

Características

General Span una amplia dimensión de rango, fácil de instalar

Rango de medición (calibre)	-100kpa ... 0 ～ 10kpa ... 100MPA
Rango de medición (absoluto)	0 ～ 20kpa ... 10mpa
Sobrecarga	1.5x
Medio de medición	Una variedad de líquidos compatibles con los materiales de contacto
Señal de salida/fuente de alimentación
Dos alambre	4 ~ 20MA / VS = 10 ~ 30V
De tres alambres	0 ～ 10V / VS = 12 ~ 30V
De cuatro alambres	0 ～ 5V / VS = 12 ~ 30V
Actuación
Exactitud	± 0.5%FS (Std.) ± 0.25%FS (Opt.)
Estabilidad a largo plazo	± 0.25%FS/año
Condición ambiental
Rango de temperatura	Temperatura ambiental-40～85℃ Temperatura media-40～125℃ Temp. de almacenamiento-40～85℃
Deriva de temperatura
Alcance de temperatura de compensación	0 ～ 60 ℃ (≤70kPa);-10 ～ 70 ℃ (otro rango normal）
Efecto de temperatura en cero	± 1.5%FS (referencia 30 ℃); ± 2.0%FS (10kPa)
Efecto de temperatura en la escala completa	± 1.5%FS (referencia 30 ℃); ± 2.0%FS (10kPa)
Estabilidad mecánica
Vibración	20G (20 ~ 5000Hz)
Resistencia a la conmoción	100 g (10 ms)
Aislamiento
Resistencia a aislamiento	> 100MΩ, 100VDC
