Medidores de flujo de tratamiento de aguas residuales: opciones de salida de 4-20 mA para condiciones duras

El tratamiento de aguas residuales es un componente crítico de la gestión sostenible de recursos hídricos, asegurando que los efluentes industriales y municipales se traten adecuadamente antes de ser dado de alta o reutilización. La medición precisa del flujo es esencial en cada etapa de la gestión de aguas residuales, desde el monitoreo influyente hasta el cumplimiento del alta y la recuperación de recursos. Sin embargo, las plantas de tratamiento de aguas residuales presentan un entorno particularmente desafiante para la medición del flujo. Los fluidos involucrados a menudo contienen altos niveles de sólidos suspendidos, productos químicos corrosivos y partículas abrasivas, lo que hace que sea esencial seleccionar medidores de flujo que puedan resistir condiciones duras mientras mantienen la precisión a largo plazo.

Los medidores de flujo de grado industrial juegan un papel vital en el logro del tratamiento de aguas residuales eficientes y conformes. Proporcionan los datos necesarios para el control de procesos, los informes regulatorios y la optimización de recursos. Al integrar medidores de flujo con señales de salida de 4-20 mA en sistemas automatizados como PLC y redes SCADA, los operadores pueden monitorear el flujo en tiempo real, mejorar la eficiencia operativa y garantizar el cumplimiento regulatorio. Elegir el medidor de flujo correcto para tales aplicaciones requiere una consideración cuidadosa de las propiedades de fluido, las condiciones de instalación y los requisitos de comunicación de la instalación de tratamiento.

1. Tipos de medidores de flujo adecuados para el tratamiento de aguas residuales

Seleccionar el medidor de flujo correcto es crucial para un rendimiento confiable en aplicaciones de aguas residuales. Dos tecnologías de uso común en este campo son los medidores de flujo electromagnético y los medidores de flujo de vórtice, cada una ofrece beneficios únicos dependiendo de la aplicación específica.

1.1 Medidores de flujo electromagnético: ideal para aguas residuales conductoras

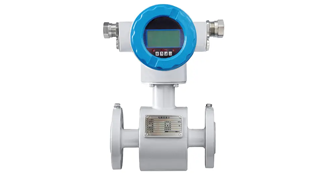

Los medidores de flujo electromagnético , también conocidos como medidores magnéticos, se usan ampliamente en el tratamiento de aguas residuales debido a su capacidad para medir con precisión el flujo de líquidos conductores. Operan en base a la ley de inducción electromagnética de Faraday, donde se genera un voltaje a medida que el líquido conductor pasa a través de un campo magnético. Dado que estos medidores no tienen piezas móviles, son resistentes al desgaste y a la obstrucción causada por sólidos, lo que los hace especialmente efectivos para fluidos que contienen lodos, grano u otros materiales suspendidos.

Otra ventaja de los medidores de flujo electromagnético es su alta precisión de medición, que no se ve afectada por los cambios en la temperatura, la presión o la viscosidad. También se pueden alinear con materiales como PTFE o caucho para proporcionar una excelente resistencia a la corrosión y la abrasión, lo que los hace adecuados para las corrientes de aguas residuales agresivas que contienen productos químicos o partículas abrasivas.

1.2 Medidores de flujo de vórtice: adecuado para aplicaciones de vapor y gas

Si bien los medidores de flujo electromagnético son ideales para la medición de aguas residuales líquidas, los medidores de flujo de vórtice son más adecuados para aplicaciones que involucran flujos de vapor o gas dentro de las instalaciones de tratamiento de aguas residuales. Por ejemplo, los medidores de vórtice a menudo se usan en sistemas de distribución de vapor que proporcionan calor a los procesos de digestión o evaporación. Funcionan detectando vórtices creados por un cuerpo de acantilado colocado en la corriente de fluido, y la frecuencia de estos vórtices es directamente proporcional al caudal.

Los medidores de vórtice son altamente duraderos y capaces de manejar condiciones de alta presión y alta temperatura, lo que los hace valiosos para los sistemas auxiliares en las plantas de tratamiento de aguas residuales. Cuando se combinan con salidas de 4-20 mA, también se pueden integrar fácilmente en sistemas de control de procesos automatizados para el monitoreo en tiempo real.

1.3 Importancia de la salida de 4-20 mA para automatización y control

La salida analógica de 4-20 mA es uno de los tipos de señales más utilizados en la automatización industrial. Permite la transmisión confiable de datos de flujo a largas distancias sin pérdida significativa de señal, incluso en entornos eléctricamente ruidosos. Debido a que el bucle actual proporciona una función de detección a prueba de fallas (cualquier corriente inferior a 4 mA indica una falla del sistema), mejora la confiabilidad del monitoreo del proceso.

Al integrar medidores de flujo con salidas de 4-20 mA en los sistemas PLC y SCADA, los operadores pueden lograr:

• Monitoreo de flujo en tiempo real para un mejor control de procesos.

• Control automatizado de bombas, válvulas y sistemas de dosificación basados en datos de flujo.

• Registro e informes de datos históricos, lo cual es crítico para cumplir con los requisitos reglamentarios.

Para las instalaciones de tratamiento de aguas residuales que requieren un control preciso de la entrada, los procesos de tratamiento y la descarga, los medidores de flujo con salidas de 4-20 mA son un componente esencial de una estrategia de control efectiva.

2. Escenarios clave de aplicación en el tratamiento de aguas residuales

Las aplicaciones de tratamiento de aguas residuales varían ampliamente dependiendo de la fuente de las aguas residuales, los métodos de tratamiento utilizados y los requisitos reglamentarios de la instalación. A continuación se presentan algunos de los escenarios de aplicación más comunes en los que los medidores de flujo electromagnético y de vórtice con salidas de 4-20 mA son altamente beneficiosos.

2.1 Plantas de tratamiento de aguas residuales municipales

Las plantas de tratamiento de aguas residuales municipales manejan grandes volúmenes de aguas residuales que contienen sólidos suspendidos, materia orgánica y varios contaminantes. La medición precisa del flujo es esencial para:

• Monitoreo de tasas de flujo influyentes y de efluentes para garantizar que la planta esté operando dentro de su capacidad de diseño.

• Informes de cumplimiento regulatorio , donde los datos de flujo deben registrarse e informarse a las autoridades locales.

• Optimización de los procesos de tratamiento , como la aireación y la dosificación química, para mejorar la eficiencia y reducir los costos operativos.

Los medidores de flujo electromagnético se usan ampliamente en estas plantas debido a su capacidad para proporcionar mediciones precisas de aguas residuales y lodo sin verse afectados por sólidos suspendidos.

2.2 Descarga y recuperación de aguas residuales industriales

Las instalaciones industriales como las centrales eléctricas, las fábricas de procesamiento de alimentos, las plantas químicas y las fábricas de papel generan aguas residuales que a menudo contienen productos químicos agresivos, aceites o altos niveles de sólidos. Los medidores de flujo utilizados en estos entornos deben ser altamente duraderos y resistentes a la corrosión.

Los medidores de flujo electromagnético con revestimientos químicamente resistentes son ideales para estas aplicaciones, ya que pueden manejar fluidos corrosivos como ácidos y álcalis. Al integrarse con sistemas automatizados, estos medidores ayudan a las industrias:

• Rastrear volúmenes de descarga de aguas residuales para cumplir con las regulaciones ambientales.

• Monitoree los sistemas de reutilización o reciclaje de agua para reducir el consumo general de agua.

• Apoye el ahorro de energía y costos mediante la optimización de los procesos de tratamiento y descarga.

2.3 Monitoreo de aguas residuales en industrias químicas y metalúrgicas

Las plantas químicas y las operaciones metalúrgicas producen corrientes de aguas residuales que pueden ser particularmente difíciles de medir debido a sus altas temperaturas, productos químicos corrosivos y presencia de partículas sólidas. En estas industrias, los medidores de flujo electromagnéticos y de vórtice se pueden usar para diferentes fines.

• Los medidores electromagnéticos se utilizan para corrientes de líquido conductor que contienen productos químicos o suspendidos.

• Los medidores de vórtice se utilizan para monitorear el vapor o los sistemas de aire comprimido que admiten procesos de tratamiento de aguas residuales.

Los medidores de flujo con salidas de 4-20 mA son especialmente valiosos en estas industrias porque pueden transmitir datos de flujo precisos a sistemas de monitoreo remoto, asegurando que los operadores puedan responder rápidamente a los cambios en las condiciones del proceso y prevenir violaciones regulatorias.

3. Ventajas del uso de medidores de flujo de salida de 4-20 mA en condiciones duras

En las aplicaciones de tratamiento de aguas residuales, los medidores de flujo a menudo se instalan en entornos con redes de tuberías largas, alto ruido eléctrico y condiciones duras. La señal de salida de 4-20 mA se ha convertido en el estándar de la industria para transmitir datos de medición debido a su estabilidad y confiabilidad.

Una de las principales ventajas de la salida de 4-20 mA es su capacidad para transmitir señales a largas distancias sin pérdida o interferencia significativa. Esto es particularmente importante para las plantas de tratamiento de aguas residuales, donde los medidores de flujo pueden ubicarse lejos de las salas de control o las estaciones de monitoreo. A diferencia de las señales de voltaje, las señales de corriente permanecen estables incluso durante longitudes de cableado extendidos.

Otro beneficio es la capacidad de detección de fallas incorporada. Debido a que el rango operativo estándar es de 4 a 20 mA, cualquier señal inferior a 4 mA indica inmediatamente una falla, como un mal funcionamiento de alambre o sensor. Esta característica mejora la confiabilidad y permite a los operadores responder rápidamente a los problemas del equipo.

Los medidores de flujo con salidas de 4-20 mA también se pueden integrar fácilmente con otros instrumentos inteligentes y sistemas de control industrial, como PLC y redes SCADA. Esta compatibilidad admite monitoreo en tiempo real, control automatizado de bombas y válvulas, y registro integral de datos, que permite estrategias de gestión del agua más inteligentes.

Al proporcionar datos de flujo precisos para el control de procesos, estos medidores de flujo ayudan a optimizar el uso de energía y reducir los costos operativos. La medición precisa del flujo permite a los operadores ajustar la dosificación de productos químicos, la operación de la bomba y la eficiencia general del proceso, lo que resulta en una mejor gestión de recursos y ahorros de costos para las instalaciones de tratamiento de aguas residuales.

4. Elegir el medidor de flujo correcto para aplicaciones de aguas residuales

Seleccionar el medidor de flujo correcto es fundamental para garantizar una operación confiable en los entornos de tratamiento de aguas residuales. Se deben considerar varios factores que coincidan con el medidor con los requisitos de aplicación específicos.

Una de las consideraciones clave es la conductividad del líquido. Los medidores de flujo electromagnético son adecuados para las aguas residuales conductoras, mientras que otros tipos de medidores de flujo pueden ser más apropiados para fluidos no conductores o flujos de gases. También es importante tener en cuenta las propiedades corrosivas, la temperatura y la cantidad de sólidos suspendidos o partículas abrasivas presentes en las aguas residuales.

La selección de materiales juega un papel importante para garantizar la durabilidad. Los medidores de flujo utilizados en entornos de aguas residuales duras a menudo cuentan con revestimientos PTFE o cuerpos de acero inoxidable SS316, que proporcionan una excelente resistencia a los productos químicos corrosivos y las partículas abrasivas.

Igualmente importante es garantizar que la señal de salida sea compatible con los sistemas de control y monitoreo de la planta. Los medidores de flujo con salidas de 4-20 mA son ideales porque se integran perfectamente con los sistemas PLC y SCADA existentes, proporcionando datos en tiempo real para el control de procesos y los informes de cumplimiento.

Al evaluar cuidadosamente estos factores, los operadores de tratamiento de aguas residuales pueden elegir un medidor de flujo que no solo soporte las condiciones desafiantes de su aplicación, sino que también ofrece un rendimiento confiable, preciso y a largo plazo al tiempo que respalda las operaciones de plantas eficientes y rentables.

5. Conclusión

El tratamiento efectivo de aguas residuales se basa en soluciones de medición de flujo robustas y precisas que pueden funcionar de manera confiable en condiciones duras. Los medidores de flujo electromagnético son ideales para medir las aguas residuales conductivas con sólidos y productos químicos corrosivos, mientras que los medidores de flujo de vórtice son excelentes para la monitorización de vapor y gas en las instalaciones de tratamiento. Con opciones de salida de 4-20 mA, estos dispositivos se integran perfectamente con los sistemas PLC y SCADA, lo que permite el monitoreo en tiempo real, el control automatizado y el registro de datos preciso. Dichas capacidades son esenciales para mejorar la eficiencia operativa, garantizar el cumplimiento de las regulaciones ambientales y optimizar el uso de recursos.

Para las plantas de tratamiento de aguas residuales que buscan soluciones confiables y de alto rendimiento, Nanjing Hangjia Electronic Technology Co., Ltd. proporciona medidores de flujo avanzados con construcción duradera SS316, opciones de comunicación versátiles y precisión de medición probada. Estos medidores de flujo están específicamente diseñados para enfrentar los desafíos de las aplicaciones de aguas residuales industriales.

Para explorar soluciones de medición de flujo a medida para su instalación, visite www.hjsensor.com o comuníquese directamente con Nanjing Hangjia Electronic Technology Co., Ltd. Su equipo de expertos puede proporcionar orientación profesional, recomendaciones de productos y soluciones personalizadas para ayudar a mejorar la eficiencia y el cumplimiento de su planta.
