Transductores de temperatura RTD: precisión, estabilidad y confiabilidad a largo plazo

En los procesos industriales modernos, la medición precisa de la temperatura no es simplemente una característica deseable, a menudo es esencial tanto para el control de calidad como para la seguridad operativa. Desde plantas químicas hasta generación de energía, desde el procesamiento de alimentos hasta la fabricación farmacéutica, la capacidad de monitorear de manera confiable la temperatura garantiza resultados consistentes, maximiza la eficiencia y reduce el riesgo de errores costosos. Entre los muchos tipos de tecnologías de detección de temperatura disponibles en la actualidad, los transductores de temperatura RTD (detector de temperatura de resistencia) destacan su notable combinación de precisión, estabilidad y confiabilidad a largo plazo.

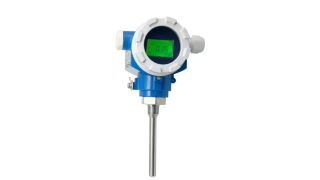

Un transductor de temperatura RTD no es solo un sensor; Es un dispositivo integrado que convierte el cambio de resistencia de un elemento RTD en una señal eléctrica utilizable, típicamente una salida estándar como 4-20 mA o un protocolo digital como HART. Estos dispositivos ponen la precisión de la detección de RTD en un formato práctico para la integración en los sistemas de control de procesos. Comprender por qué los transductores de temperatura RTD son tan valorados requiere explorar su construcción, cómo funcionan y por qué se confía en su rendimiento en las aplicaciones exigentes.

Comprender la detección de temperatura RTD

En el núcleo de un transductor de temperatura RTD está el elemento sensor RTD, generalmente hecho de platino puro debido a su relación de resistencia altamente predecible y repetible. A medida que cambia la temperatura, la resistencia del cable de platino cambia de manera lineal y consistente. El transductor RTD mide este cambio y lo convierte en una señal proporcional.

Los tipos de sensores RTD comunes incluyen PT100 (100 ohmios a 0 ° C) y PT1000 (1000 ohmios a 0 ° C). Estas designaciones se refieren a la resistencia base del sensor a una temperatura de referencia. Debido a que el platino ofrece una excelente estabilidad a largo plazo y resistencia a la corrosión, estos sensores pueden operar en una variedad de entornos sin una deriva significativa.

De sensor a transductor: cómo funciona la conversión

Si bien un sensor RTD desnudo puede medir la temperatura, es altamente sensible a la interferencia eléctrica, la resistencia al cable del plomo y la distancia desde el sistema de monitoreo. Aquí es donde el transductor juega su papel. Dentro del transductor de temperatura RTD, el sensor está conectado a un circuito electrónico pequeño pero sofisticado. Este circuito excita el sensor con una corriente baja, mide la caída de voltaje resultante, calcula la resistencia y luego convierte esa resistencia en una lectura de temperatura precisa. La temperatura se traduce luego en una señal de proceso estándar como:

• Salida analógica de 4-20 mA para compatibilidad con la mayoría de los sistemas de control industrial

• Protocolo digital Hart para configuración y diagnóstico adicionales

• Salida de voltaje para aplicaciones especializadas

Al convertir la señal cercana al punto de medición, el transductor minimiza el impacto del ruido eléctrico y la resistencia al cable, permitiendo lecturas precisas incluso en configuraciones industriales eléctricamente ruidosas.

Precisión: ¿Por qué los transductores RTD sobresalen?

La precisión es una de las principales razones por las que los ingenieros eligen transductores de temperatura RTD sobre alternativas como termopares. Los RTD de platino ya ofrecen una precisión muy alta, a menudo dentro de ± 0.1 ° C o mejor en condiciones de laboratorio, y la electrónica del transductor está diseñada para mantener esta precisión durante todo el proceso de conversión de la señal.

Los factores que contribuyen a la alta precisión incluyen:

• Elementos sensores de alta calidad con especificaciones de tolerancia estrictas

• Circuitos de excitación de precisión que aseguran lecturas estables

• Algoritmos de linealización de temperatura integrados en el transductor

• Compensación de cable de cables para eliminar los errores de las carreras de cable largas

En términos industriales, esta precisión se traduce en un mejor control de procesos. Por ejemplo, en una columna de destilación, un error de temperatura de 0.5 ° C podría cambiar la eficiencia de separación y afectar la pureza del producto. El uso de un transductor RTD asegura que las lecturas estén lo más cerca posible de la temperatura verdadera.

Estabilidad: la clave para las medidas consistentes

La precisión a corto plazo es importante, pero en las operaciones del mundo real, la estabilidad a lo largo del tiempo es igualmente crítica. Los transductores RTD se destacan en esta área porque las propiedades de resistencia del platino no se degradan rápidamente, y la electrónica está diseñada para un rendimiento a largo plazo. Esto significa menos recalibraciones, menos tiempo de inactividad y control de procesos más consistente.

En aplicaciones como el monitoreo de la temperatura del horno, donde el equipo funciona continuamente a temperaturas elevadas, la estabilidad asegura que el proceso permanezca dentro de los parámetros especificados día tras día, evitando los defectos del producto y el desperdicio de energía.

Confiabilidad a largo plazo en condiciones duras

Los entornos industriales rara vez son gentiles. El equipo debe resistir la vibración, la temperatura extremas, la humedad y, a veces, la exposición química. Los transductores de temperatura RTD están diseñados para esta realidad. Ubicados en recintos robustos, a menudo acero inoxidable o aluminio de grado industrial, pueden montarse directamente en líneas de proceso, tanques o maquinaria sin temor a una rápida degradación.

Por ejemplo:

• En la medición de la temperatura de vapor , el transductor debe soportar una alta humedad y una condensación potencial sin perder la calibración.

• En las instalaciones de petróleo y gas , el transductor debe sobrevivir a entornos corrosivos mientras mantiene la precisión.

• En el control de la temperatura del tanque de agua , el transductor debe manejar la inmersión constante sin deterioro del sensor.

La combinación de construcción resistente, electrónica sellada y materiales de sensores resistentes a la corrosión hace que los transductores RTD se adapten bien a estos desafíos.

Aplicaciones en todas las industrias

Debido a su precisión, estabilidad y durabilidad, los transductores de temperatura RTD se utilizan en una impresionante gama de industrias. Aquí hay algunos ejemplos notables:

Monitoreo de la temperatura del tanque de agua

En los sistemas de agua municipales, el almacenamiento de agua industrial o los bucles de agua refrigeradas de HVAC, el monitoreo de la temperatura garantiza la eficiencia y previene problemas como el crecimiento bacteriano. Los transductores RTD proporcionan lecturas precisas que ayudan a optimizar los sistemas de calefacción o enfriamiento.

Plantas de energía

Tanto en las plantas de combustible fósil como de energía renovable, la temperatura juega un papel fundamental en la eficiencia y la seguridad. Los transductores RTD monitorean las temperaturas de la turbina, el agua de alimentación, los condensadores y otros puntos críticos donde las lecturas precisas admiten el rendimiento operativo.

Instalaciones de petróleo y gas

Desde las operaciones de perforación aguas arriba hasta la refinación posterior, el monitoreo de la temperatura ayuda a mantener la calidad del producto, optimizar el uso de energía y prevenir los riesgos de seguridad. Los transductores RTD resisten las condiciones duras y a veces peligrosas de estas instalaciones.

Medición de temperatura del horno

En cerámica, vidrio y metalurgia, los hornos deben mantener temperaturas precisas durante períodos prolongados. Los transductores RTD proporcionan la estabilidad necesaria para garantizar una calidad de producto constante.

Control de la temperatura del vapor

En los sistemas de calefacción industrial y los procesos de esterilización, la temperatura de vapor es crítica. Los transductores RTD proporcionan retroalimentación precisa para controlar las válvulas y mantener la temperatura deseada.

Columnas de destilación

En las plantas químicas y petroquímicas, el control de la temperatura en las columnas de destilación determina la eficiencia de separación de diferentes componentes. Los transductores RTD aseguran que las temperaturas de la columna permanezcan dentro del rango exacto requerido para una salida óptima.

Características inteligentes para operaciones modernas

Los transductores de temperatura RTD de hoy son más que solo dispositivos de medición pasiva. Muchos incluyen características avanzadas como:

• Pantallas LCD para lecturas de temperatura local

• Protocolos de comunicación digital para monitoreo y configuración remota

• Autodiagnóstico a los operadores alertas de la deriva del sensor o las fallas de cableado

• Rangos programables para adaptarse a diferentes procesos

Estas capacidades ayudan a los equipos de mantenimiento a responder rápidamente a los problemas y brindan a los ingenieros de procesos más control sobre sus operaciones.

Consideraciones de instalación y mantenimiento

Para obtener el mejor rendimiento de un transductor de temperatura RTD, la instalación adecuada es esencial. El sensor debe colocarse en una ubicación que realmente represente la temperatura del proceso, con suficiente profundidad de inmersión e interferencia mínima de las perturbaciones de flujo. El cableado y la conexión a tierra adecuados ayudan a mantener la integridad de la señal, especialmente en entornos eléctricamente ruidosos.

Si bien los transductores RTD son conocidos por sus bajos requisitos de mantenimiento, la verificación periódica o la calibración se recomienda en procesos críticos. Esto asegura que el sensor y la electrónica permanezcan dentro de la especificación con el tiempo.

Conclusión

Los transductores de temperatura RTD ofrecen una combinación excepcional de precisión, estabilidad y durabilidad, lo que los convierte en una de las soluciones más confiables para la medición de la temperatura industrial. Al fusionar la precisión de detección probada de RTD de platino con tecnología de transductor de grado industrial robusta, proporcionan datos confiables en aplicaciones donde incluso las desviaciones de temperatura menores pueden tener consecuencias significativas. Ya sea que se use en tanques de agua, hornos, sistemas de vapor, centrales eléctricas, instalaciones de petróleo y gas, o columnas de destilación, estos dispositivos juegan un papel vital para garantizar la calidad constante del producto, la eficiencia del proceso y la seguridad operativa. Para los ingenieros y operadores de plantas, elegir transductores de temperatura RTD no solo selecciona una herramienta de medición, sino que está invirtiendo en confiabilidad y rendimiento del proceso a largo plazo.
