Medición e instalación de sensores de nivel ultrasónico

Medición e instalación de sensores de nivel ultrasónico

Los sensores de nivel ultrasónico son dispositivos sin contacto utilizados para medir los niveles de líquido emitiendo ondas ultrasónicas y recibiendo sus reflexiones. Se utilizan ampliamente en industrias como tratamiento de agua, productos químicos, petróleo y alimentos debido a su fácil instalación, bajos costos de mantenimiento y alta precisión de medición.

1. Principio de medición

Los sensores de nivel ultrasónico emiten ondas ultrasónicas desde una sonda hacia la superficie líquida. Las ondas reflejan la superficie y son recibidas por la sonda. El nivel de líquido se calcula en función de la velocidad del sonido y el tiempo que tarda las olas en viajar.

• Elegir la ubicación de instalación :

• Evite áreas con turbulencia líquida significativa para reducir los errores de medición.

• Asegúrese de que no haya obstáculos entre la sonda y la superficie del líquido para evitar el bloqueo de la señal.

• Mantenga el sensor alejado de las entradas, mezcladores u otros equipos que pueden causar burbujas o interferencias.

• Altura de instalación :

• La sonda debe instalarse por encima del nivel máximo del líquido para evitar salpicaduras.

• Asegúrese de que la sonda sea perpendicular a la superficie líquida para una reflexión de señal óptima.

• Consideraciones ambientales :

• Evite la instalación en entornos de alta temperatura, alta humedad o altamente corrosiva. Se pueden usar cubiertas protectoras si es necesario.

• Para uso al aire libre, instale sunshades o cubiertas de lluvia para proteger la sonda de los impactos ambientales.

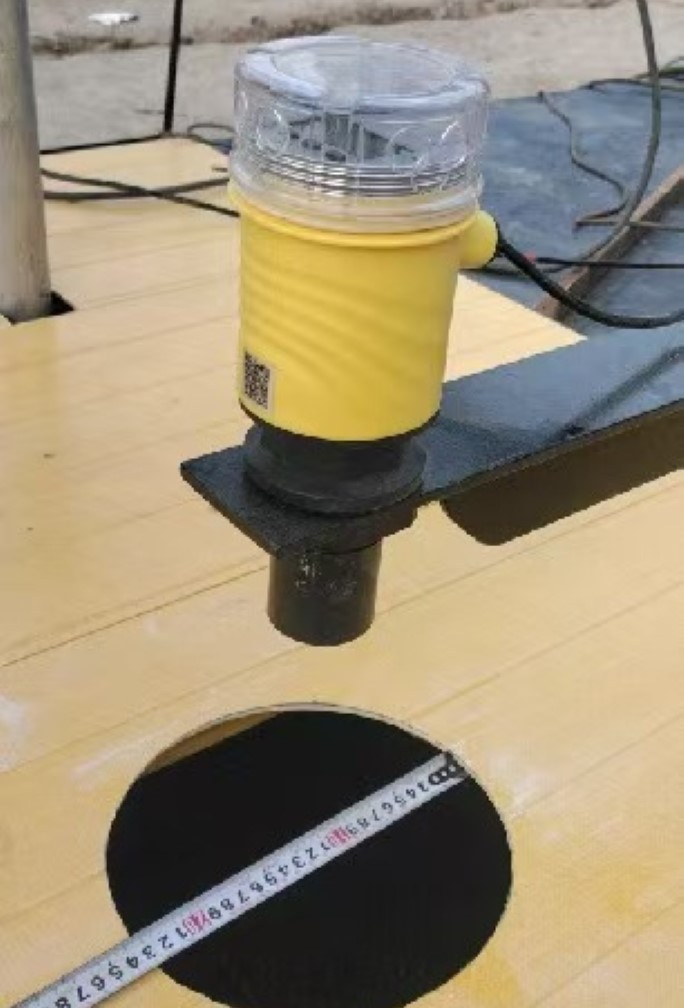

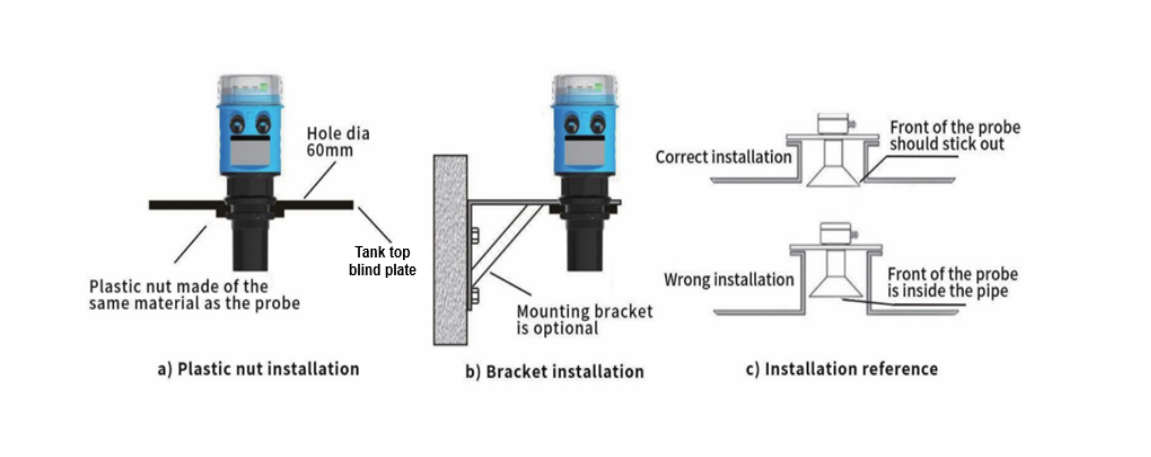

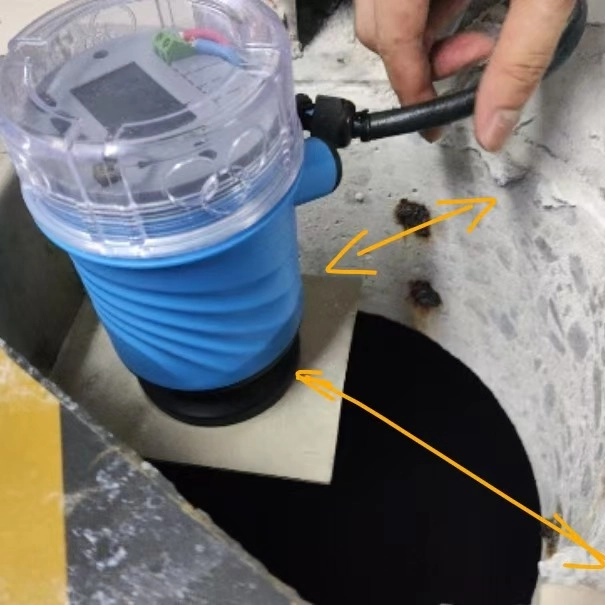

Un diagrama de instalación correcto como se muestra a continuación:

=

3. Consideraciones clave

• Limpieza de la sonda regular : la suciedad o los depósitos en la superficie de la sonda pueden afectar la transmisión y la recepción de las olas. Limpie la sonda regularmente.

• Evite vibraciones fuertes : los sensores de nivel ultrasónico son sensibles a las vibraciones. Instale en áreas con vibración mínima.

• Calibración y ajuste : después de la instalación, calibre el sensor de acuerdo con las condiciones de trabajo reales para garantizar la precisión de la medición.

4. Conclusión

Los sensores de nivel ultrasónico son una opción ideal para la medición de nivel de líquido debido a su operación sin contacto, instalación fácil y alta precisión. Al seleccionar la ubicación de instalación correcta, considerar los factores ambientales y realizar un mantenimiento regular, pueden garantizar un rendimiento estable a largo plazo y satisfacer las necesidades de medición industrial.
