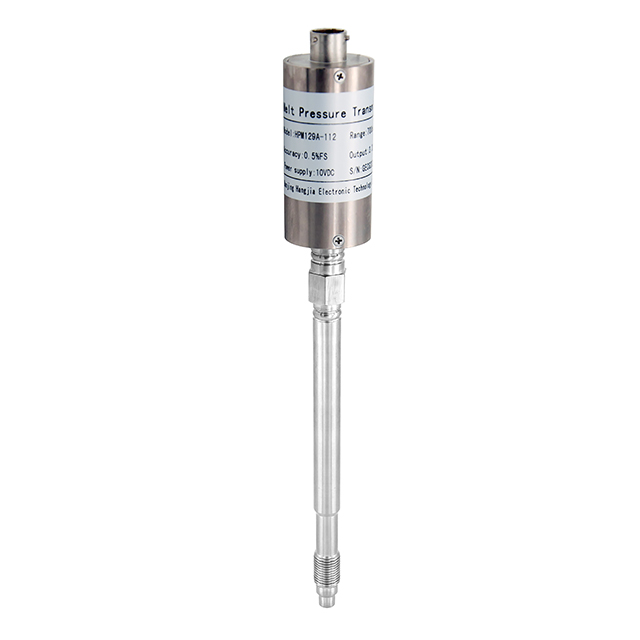

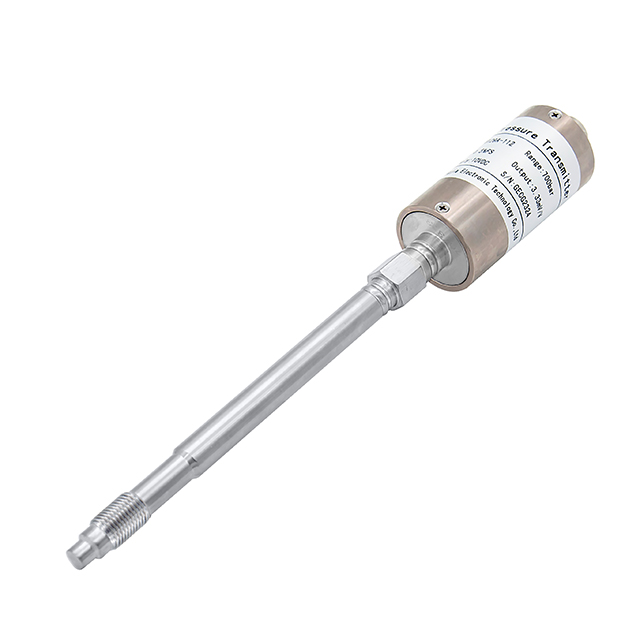

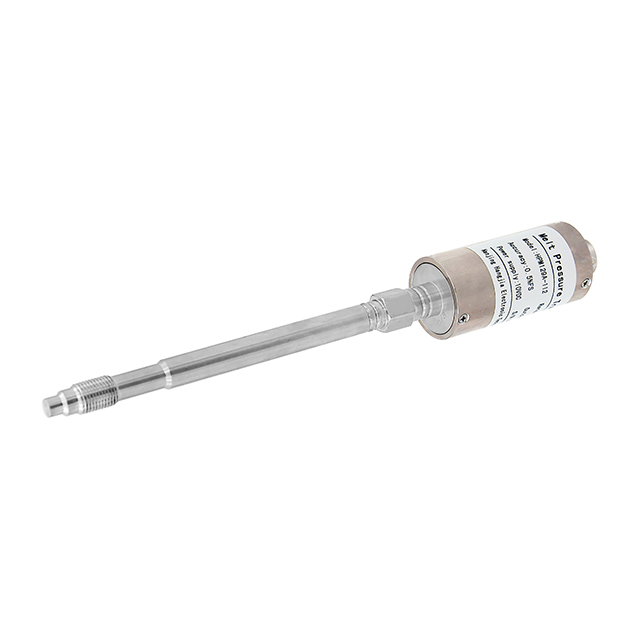

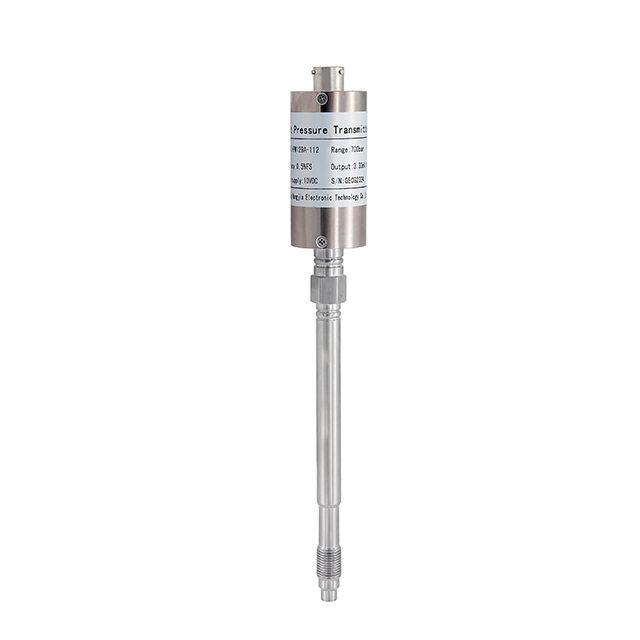

HPM129A-112 Tipo de varilla recta Transmisor de sensor de presión de fusión
El transmisor sensor de presión de fusión de varilla recta HPM129A es la piedra angular de la precisión para las industrias de extrusión de plástico y procesamiento de polímeros. Diseñado para resistir el calor abrasador y la naturaleza abrasiva de los polímeros fundidos, este transmisor proporciona los datos críticos necesarios para garantizar la uniformidad del producto y la seguridad del equipo. Al mantener una arquitectura rígida de varilla recta, ofrece una solución rentable pero de alto rendimiento para máquinas donde hay espacio disponible para un sensor de montaje directo vertical u horizontal.
-
Resistencia térmica extrema: Capaz de funcionar perfectamente en temperaturas de fusión que alcanzan los 400°C.
-
Capacidad de detección dual: Disponible con termopares integrados tipo J, K o E para monitoreo simultáneo de presión y temperatura.
-
Compatibilidad estándar de la industria: Totalmente intercambiable con Dynisco, Gefran y otras marcas líderes a nivel mundial.
-
Protección superior del diafragma: El recubrimiento antiabrasión especializado previene el desgaste causado por polímeros reforzados o rellenos de vidrio.
-
Estabilidad de señal mejorada: Cuenta con una calibración de derivación interna del 80 % para una verificación in situ rápida y precisa.
| Cantidad: | |
|---|---|
Precisión bajo presión y calor
En el corazón de una línea de extrusión de plástico, donde el aire es cálido con el aroma de la resina fundida y la maquinaria zumba con un par potente, el entorno es implacable. Un sensor debe hacer más que simplemente sobrevivir; debe seguir siendo una fuente absoluta de verdad. El transmisor de presión de fusión de varilla recta HPM129A está diseñado para este teatro de operaciones específico. Cuando sostiene el HPM129A, siente el peso de su construcción de acero inoxidable de alta calidad y las roscas mecanizadas con precisión (1/2-20UNF o M14), diseñadas para asentarse perfectamente en el cilindro del extrusor sin fugas ni fricción.
El HPM129A cuenta una historia de confiabilidad frente a situaciones extremas. Mientras que los sensores de presión estándar fallarían instantáneamente al exponerse al calor de más de 300 °C de una corriente fundida, el HPM129A utiliza su vástago rígido para alejar la delicada carcasa electrónica de la fuente de calor. El resultado es una señal limpia y nítida de 4-20 mA o 0-10 V que permite que su sistema de control ajuste las velocidades del motor y las bandas calefactoras con precisión quirúrgica. Al instalar el HPM129A, usted elige eliminar las conjeturas sobre los 'aumentos repentinos de fusión' y proteger sus costosos tornillos extrusores contra daños por sobrepresión. Es una transición del mantenimiento reactivo al dominio proactivo del proceso.
Aislamiento térmico y diseño de varilla recta
La arquitectura 'Straight Rod' del HPM129A es más que una simple elección estructural: es una sofisticada estrategia de gestión térmica. En una corriente de fusión, el calor es el enemigo de la electrónica.
Tecnología de vástago rígido: la varilla de acero inoxidable actúa como un amortiguador físico, disipando el calor a medida que se aleja del diafragma. Esto garantiza que el medidor de tensión interno y el circuito de acondicionamiento de señal permanezcan dentro de su rango de temperatura compensado, evitando la deriva térmica.
Llenado de bajo volumen: el sistema capilar interno se llena con un volumen preciso de fluido especializado (normalmente mercurio o aceite apto para uso alimentario) que transmite la fuerza de presión desde el diafragma caliente al elemento sensor frío. Este diseño minimiza el 'efecto de temperatura', donde la expansión del fluido de llenado inducida por el calor provoca lecturas de presión falsas.
Facilidad de instalación: La varilla recta es ideal para cilindros de extrusión con puertos de acceso directo y sin obstrucciones. Proporciona una conexión mecánica sólida que resiste el torque aplicado durante la instalación, asegurando un sello hermético al gas en el asiento de la rosca.
Durabilidad del diafragma y revestimiento antiabrasión
En el mundo de la extrusión de plástico, el diafragma del sensor es constantemente sometido a un flujo de alta presión, que a menudo contiene fibras de vidrio, carbonato de calcio o materiales reciclados que actúan como papel de lija.
Caras de diafragma endurecidas: utilizamos diafragmas de acero inoxidable 15-5PH o Hastelloy que son significativamente más resistentes que el 316L estándar. Esta rigidez garantiza que el diafragma no se 'estire' permanentemente bajo alta presión.
Opciones de recubrimiento avanzadas: para aplicaciones que involucran rellenos abrasivos, ofrecemos recubrimientos de nitruro de titanio (TiN) o nitruro de cromo (CrN). Estos acabados en tonos dorados o plateados proporcionan una dureza superficial que reduce drásticamente el desgaste erosivo, extendiendo la vida útil del sensor hasta en un 300 % en comparación con el metal sin tratar.
Resistencia a la corrosión: Los materiales se seleccionan para resistir los vapores químicos liberados por el PVC, los fluoropolímeros y otras resinas que pueden volverse ácidos cuando se calientan, evitando la corrosión por picaduras que conduce a la ruptura del diafragma.
Intercambiabilidad e integración de sistemas.
Uno de los principales desafíos para los ingenieros de mantenimiento es encontrar reemplazos de alta calidad para los costosos sensores de los fabricantes de equipos originales (OEM). El HPM129A está diseñado con 'ADN universal'.
Reemplazo directo: Ya sea que su máquina haya sido fabricada en Europa, EE. UU. o Asia, el HPM129A cumple con las dimensiones de montaje estándar. Sirve como una alternativa directa y de alto rendimiento a marcas como Dynisco, Gefran y Terwin.
Múltiples estándares de salida: Proporcionamos la salida estándar de galga extensométrica de 3,33 mV/V para sistemas heredados, así como señales modernas amplificadas de 4-20 mA y 0-10 V para conexión directa a PLC y sistemas DCS.
Precisión de calibración de derivación: Cada transmisor HPM129A incluye una señal de calibración de derivación FSO incorporada del 80%. Esto permite a los operadores verificar la precisión de la pantalla o del sistema de control con solo presionar un botón, lo que garantiza que los protocolos de seguridad siempre funcionen correctamente.
Preguntas frecuentes: Preguntas frecuentes
P: ¿Puedo utilizar el HPM129A en una aplicación de plástico médico o de calidad alimentaria?
R: Sí. Mientras que la versión estándar utiliza mercurio como fluido de llenado por su excelente estabilidad térmica, ofrecemos versiones 'verdes' llenas de aceite especializado de calidad alimentaria o NaK (sodio-potasio) para aplicaciones donde el mercurio está prohibido.
P: ¿Cuál es el beneficio del termopar integrado (HPM129A-T)?
R: El termopar integrado le permite medir tanto la presión como la temperatura exactamente en el mismo punto de la corriente de fusión. Esto es fundamental para calcular la densidad de la masa fundida y garantizar que el polímero haya alcanzado su temperatura de plastificación adecuada sin la necesidad de realizar un segundo orificio en el cilindro del extrusor.
P: ¿Cómo evito daños al diafragma durante la instalación?
R: La mayor parte del daño ocurre cuando el sensor se instala en un cilindro 'frío' donde todavía hay plástico solidificado en el puerto. Asegúrese siempre de que el extrusor se caliente a la temperatura de procesamiento adecuada y que el puerto se limpie con un kit de limpieza especializado antes de enroscar el sensor.
P: ¿Cuál es la diferencia entre los conectores de 6 y 8 pines?
R: El conector de 6 pines es el estándar de la industria para señales de 3,33 mV/V o 4-20 mA. El conector de 8 pines se utiliza normalmente para modelos que requieren una señal de presión amplificada y una señal de temperatura separada (termopar o RTD) a través del mismo cable.
¿Le gustaría que preparara una Guía de instalación y limpieza especializada para el HPM129A para ayudar a sus clientes a maximizar la vida útil de sus sensores?
