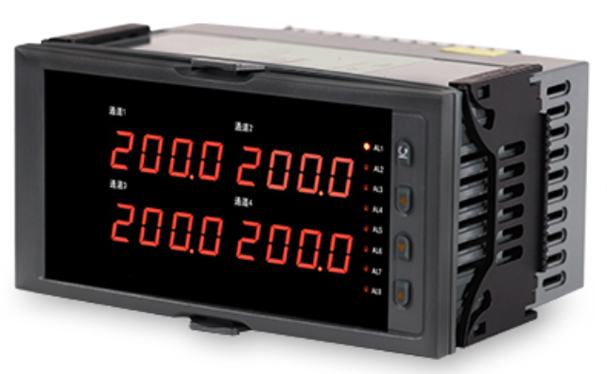

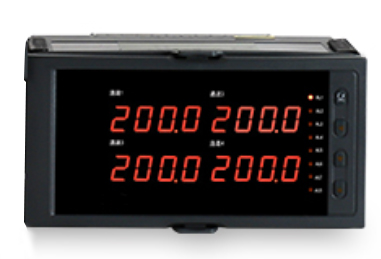

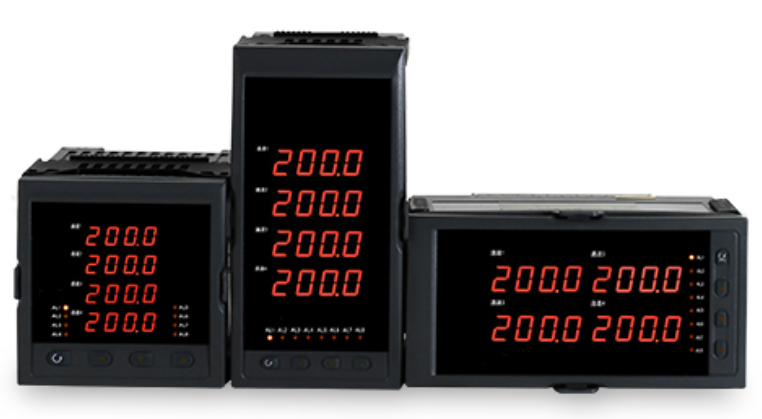

Controlador digital de cuatro canales HDM5740 con pantalla síncrona multipunto

Descarga de hoja de datos:
HDM5740 Series Four–circuit Digital Display Controller-Instruction Book.pdf

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción general

El controlador de pantalla digital de cuatro circuitos HDM5740 adopta tecnología de montaje en superficie y producción de máquinas de colocación automática con una fuerte capacidad de resistencia a perturbaciones. El controlador admite la entrada de varios tipos de señales y se puede utilizar con una variedad de sensores y transmisores para realizar mediciones de temperatura, presión, nivel de líquido, velocidad, fuerza y otras cantidades físicas. Puede mostrar señales de medición en cuatro canales simultáneamente y estar equipado con una salida de alarma separada de 8 canales o una salida de alarma separada de 4 canales, comunicación RS485/232 y otras funciones de salida, por lo que es adecuado para sistemas que realicen inspecciones de mediciones sincrónicas de puntos múltiples.

Descripción

Parámetros técnicos

Descripción general

El controlador de pantalla digital de cuatro circuitos HDM5740 adopta tecnología de montaje en superficie y producción de máquinas de colocación automática con una fuerte capacidad de resistencia a perturbaciones. El controlador admite la entrada de varios tipos de señales y se puede utilizar con una variedad de sensores y transmisores para realizar mediciones de temperatura, presión, nivel de líquido, velocidad, fuerza y otras cantidades físicas. Puede mostrar señales de medición en cuatro canales simultáneamente y estar equipado con una salida de alarma separada de 8 canales o una salida de alarma separada de 4 canales, comunicación RS485/232 y otras funciones de salida, por lo que es adecuado para sistemas que realicen inspecciones de mediciones sincrónicas de puntos múltiples.

Presupuesto

Aporte
Señales de entrada	Actual	Voltaje	Resistencia	Pareja
Impedancia de entrada	≤250Ω	≥500KΩ
Corriente de entrada máxima	30mA
Tensión máxima de entrada		≤6V
Producción
Señales de salida	Actual	Voltaje	Relé	Distribución o alimentador 24V
carga de salida permitida	≤500Ω	≥250KΩ (Nota: una mayor capacidad de carga requiere el cambio del módulo)	CA 220 V/2 A CC 24 V/2 A.	≤30mA
Parámetro integral
Exactitud	0,2% FS±1 palabra
Modelo de configuración	Teclas suaves del panel táctil para configuración de datos; establecer valores de parámetros bloqueados con contraseña; establecer valores guardados eternamente en caso de apagón
Modo de visualización	–1999~9999 para visualización de valores de medición, valores establecidos y estado de funcionamiento del diodo emisor de luz
Entorno operativo	Temperatura ambiente: 0~50 °C; humedad relativa: ≤85% RH; evitando gases corrosivos fuertes
Fuente de energía operativa	CA 100 ~ 240 V, (50/60 HZ); CC 20 ~ 29 V (fuente de alimentación del interruptor)
Consumo de energía	≤4W
Estructura	Tipo de complemento estándar
Comunicación	Al adoptar el protocolo de comunicación MODBUS estándar, la distancia de comunicación de RS–485 puede cubrir 1 km y la misma de RS–232 puede cubrir 15 m. Nota: Cuando el controlador está equipado con función de comunicación, es mejor utilizar un convertidor activo como convertidor de comunicación.
